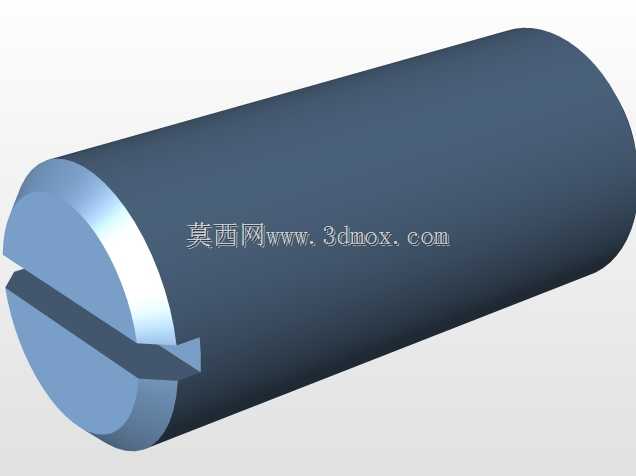

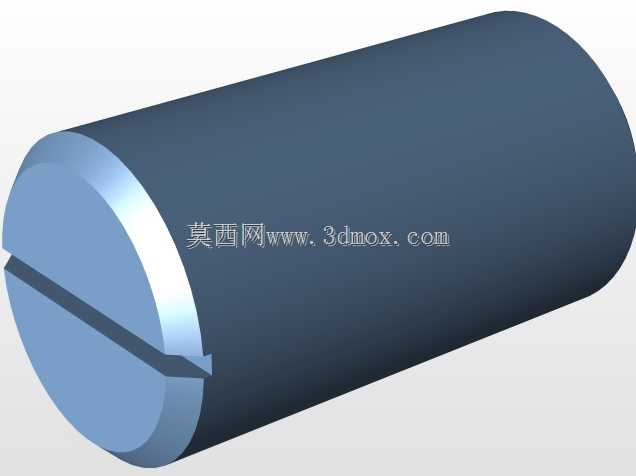

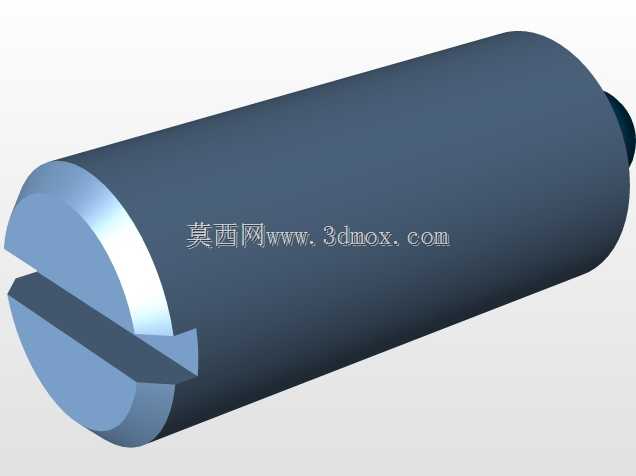

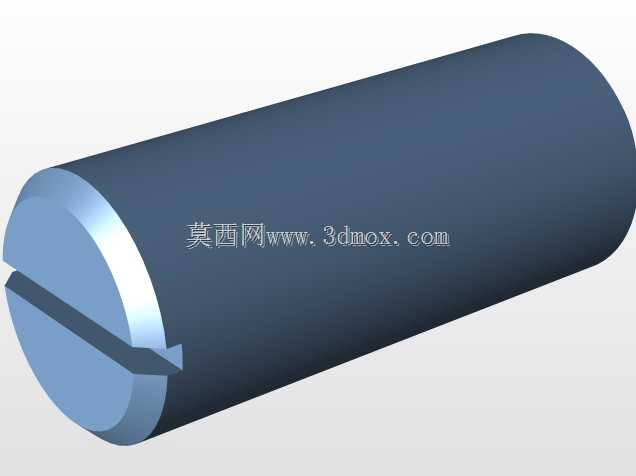

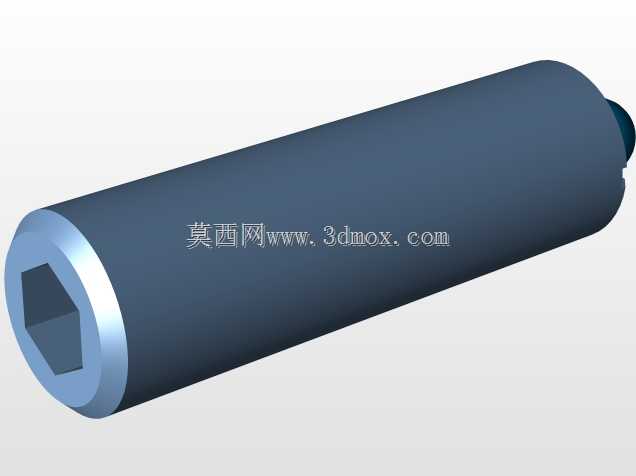

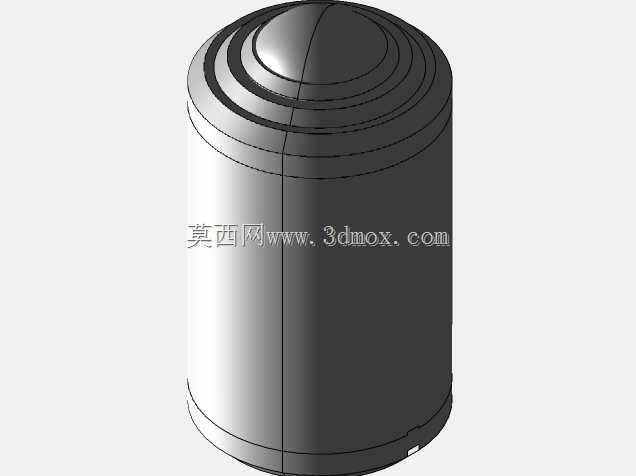

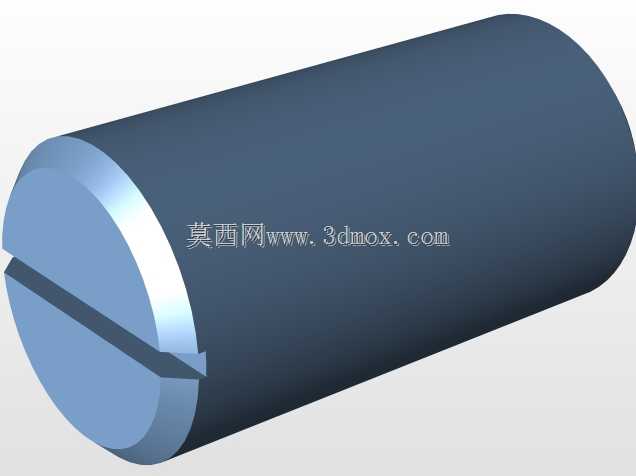

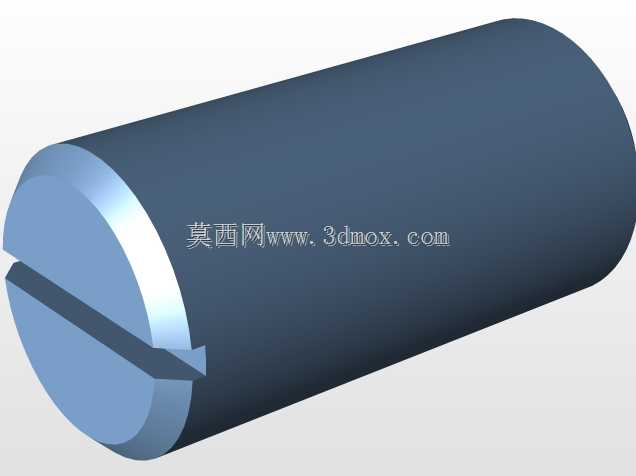

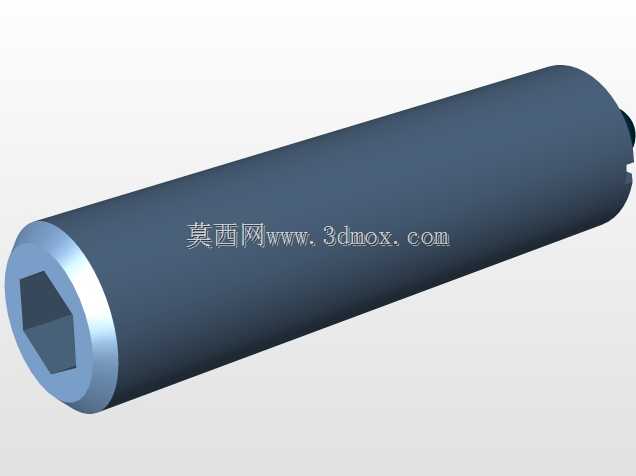

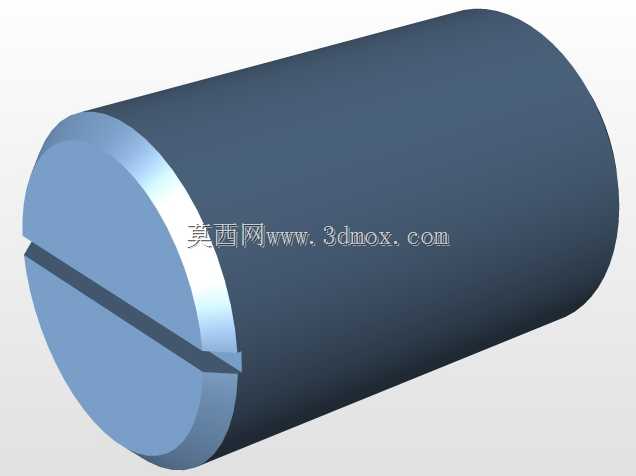

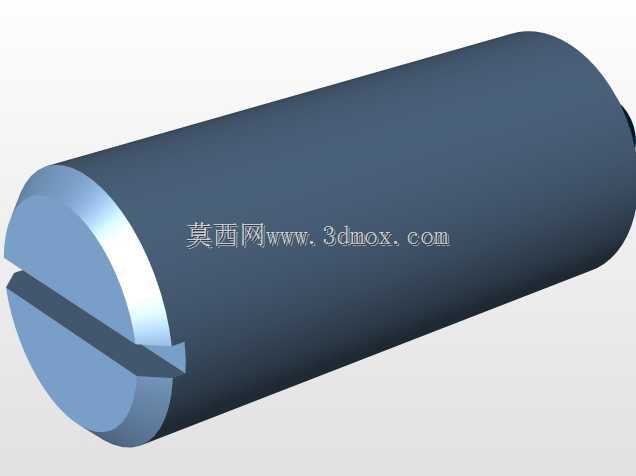

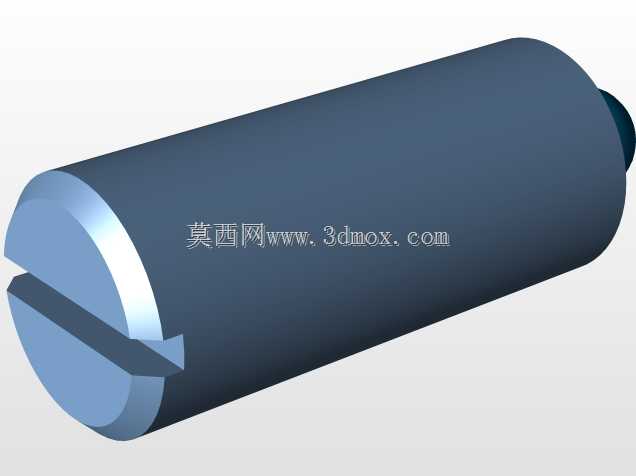

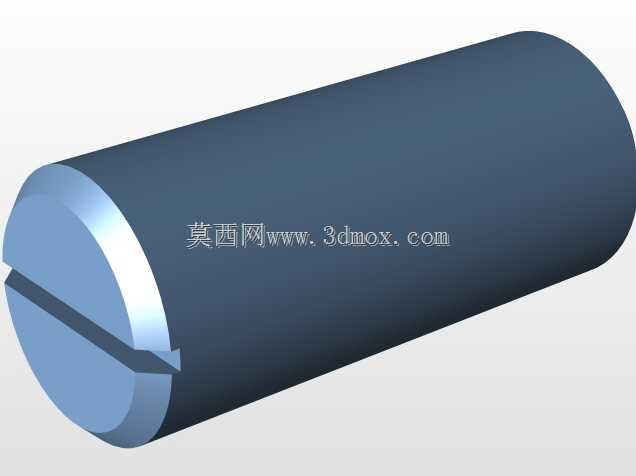

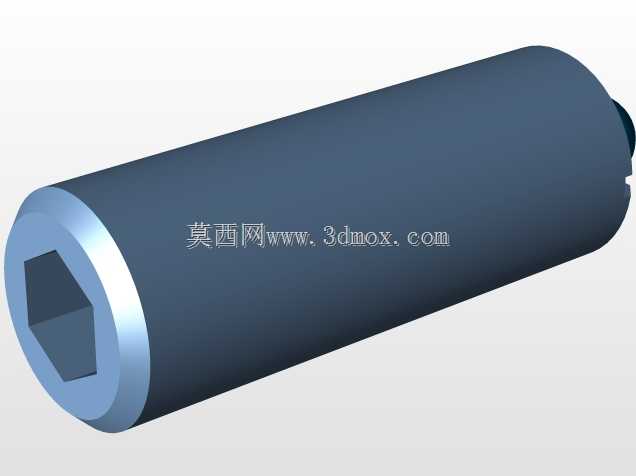

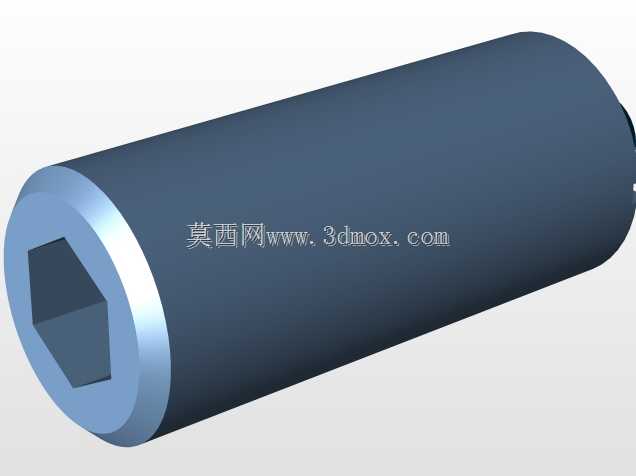

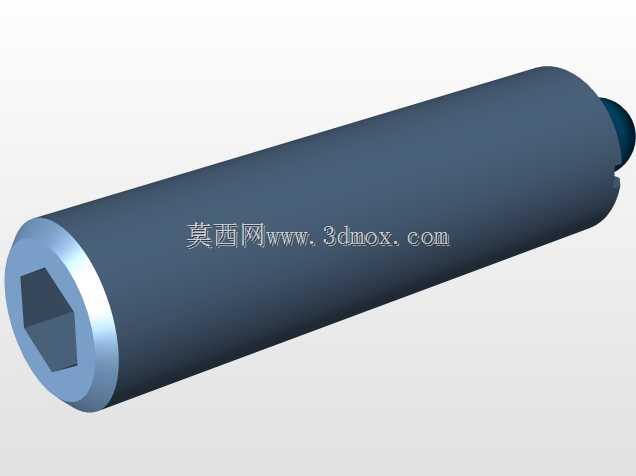

Elesa+Ganter GN615 GN616 柱形调节操作件

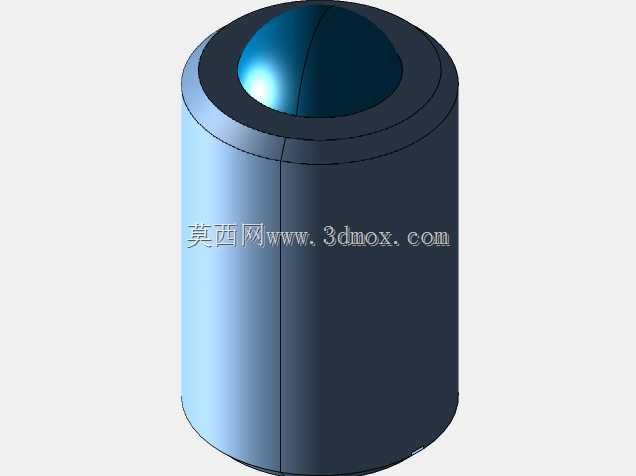

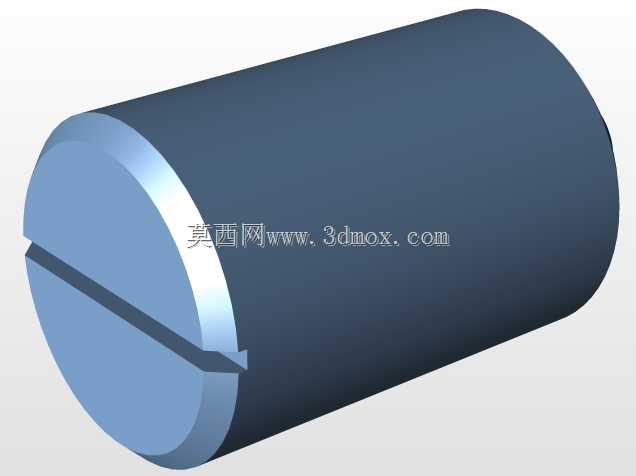

这类柱形操作件常被应用在各类工业设备的手动调节工位，比如工装夹具的行程微调、输送线侧边的挡料位置锁定、小型检测设备的参数手动调校环节，在不需要大扭矩锁紧的手动操作场景里，它的柱形外形能让操作人员获得更贴合手掌的握持触感，相比星形或者蝶形旋钮，在操作空间局促的设备侧边、机架内部位置，柱形结构不会因为突出的棱角剐蹭操作人员袖口，也能在有限的转动空间里完成顺畅的旋拧动作。从结构设计逻辑来看，这类操作件采用一体式柱形主体，外表面做了细微的防滑纹理处理，不需要额外包覆防滑层就能在干手、轻微沾附切削液的工况下保持足够的转动摩擦力，内部嵌装的金属嵌件是整个部件的受力核心，嵌件和外部工程塑料主体通过注塑包覆结合，能避免长期旋拧过程中塑料螺纹孔滑牙，也能让外部的绝缘塑料层隔绝设备机架的静电传导，在一些有弱静电防护要求的电子组装设备上使用时，不会让操作人员在调节时受到静电影响。在安装边界的考量上，这类柱形操作件的轴向尺寸控制得比较紧凑，安装时只需要在对应面板或者杆件端部加工匹配的内螺纹或者外螺纹连接端，不需要额外预留太大的周边操作空间，径向的圆柱轮廓在转动时不会和周边的管线、相邻的其他操作件产生运动干涉，哪怕是在排布密集的设备操作面板上，相邻两个同型号操作件的中心距只要控制在略大于柱体外径的尺寸，就能保证各自独立操作互不干扰。从实际使用的功能特性来说，它既可以作为连续转动的调节手柄，用来微调设备上的丝杆、顶杆位置，也可以作为锁紧旋钮使用，在调整到位后通过旋紧产生的轴向压力锁定部件位置，柱形的主体内部可以根据需求加装不同规格的螺纹嵌件，适配公制、英制不同标准的连接杆件，不需要针对不同连接螺纹单独开模制作外部主体，能大幅降低配件的备货品类。在设计建模过程中，需要重点关注柱体外圆的防滑纹理深度，纹理过深容易积攒加工过程中的切削碎屑、车间粉尘，长期使用后会影响握持手感，纹理过浅则会在手上沾有油污时出现打滑；同时金属嵌件和塑料主体的结合位置要做止退结构，避免长期反复旋拧后嵌件和塑料主体出现相对转动，导致整个操作件失效。另外柱体的端部做了小尺寸的倒角处理，既可以避免安装时锐利边缘划伤操作人员，也能在安装对准螺纹孔时起到导向作用，不需要刻意对准就能顺畅旋入连接螺纹。这类操作件在各类非标自动化设备、工装夹具、木工机械、食品包装机械上都有广泛应用，尤其是在需要频繁手动调节、锁紧的工位，它的结构可靠性和操作便利性都比传统的金属手柄更有优势，工程塑料的主体也能在一般的酸碱潮湿工况下保持不生锈、不腐蚀，不需要额外做表面防锈处理，长期使用的维护成本更低。在建模时还要注意柱体和内部嵌件的同轴度控制，同轴度偏差过大会导致旋拧时出现偏心晃动，不仅影响操作手感，还会让连接的丝杆、顶杆出现偏载，长期使用会加剧连接螺纹的磨损，降低整个调节机构的使用寿命。
