镂空立方体纪念奖杯造型结构设计

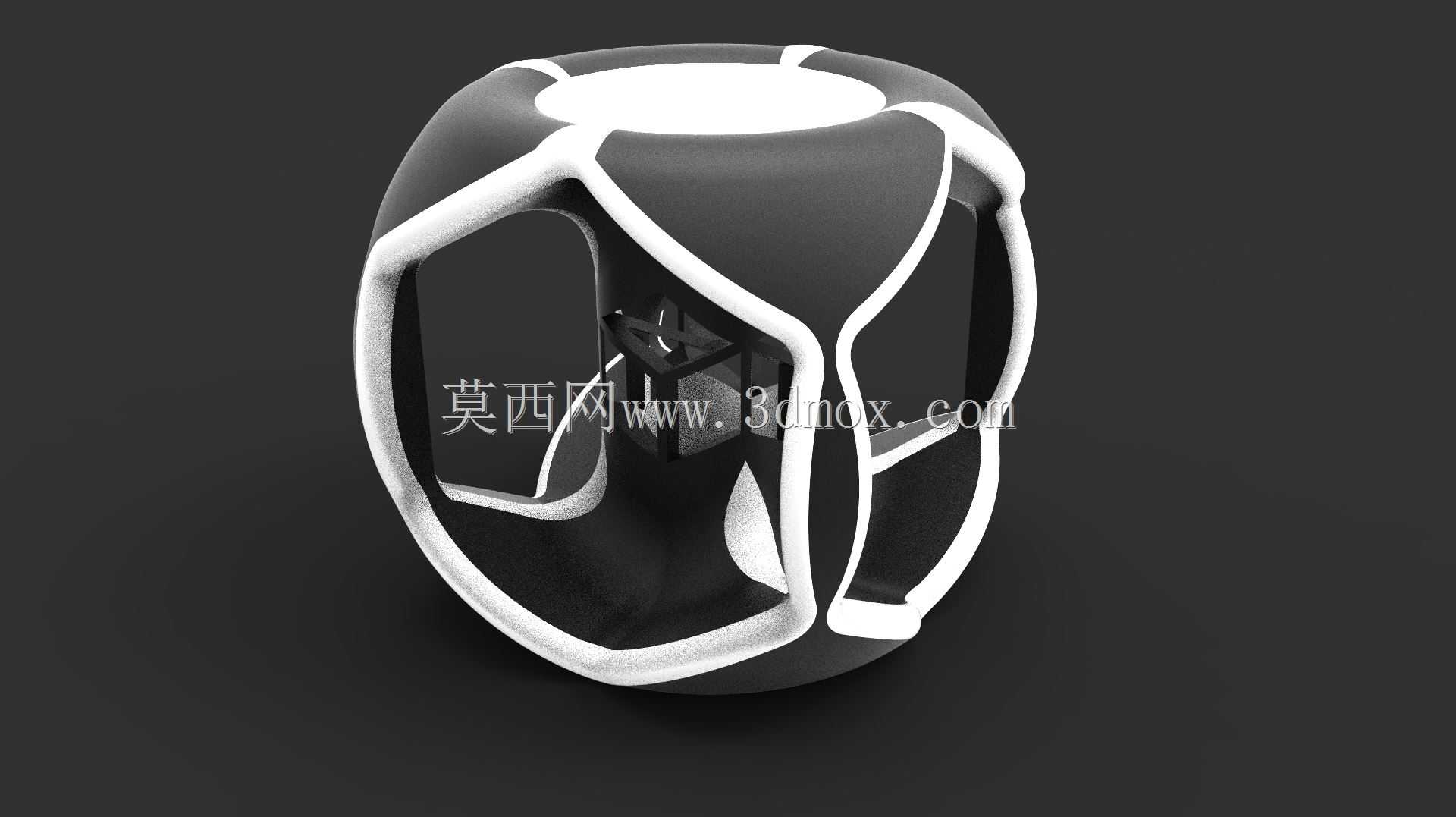

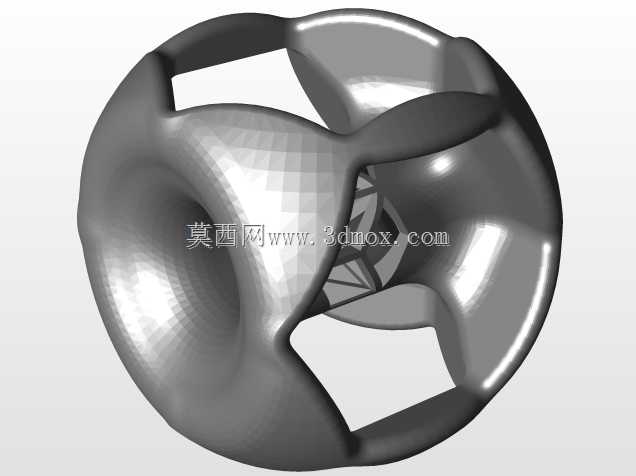

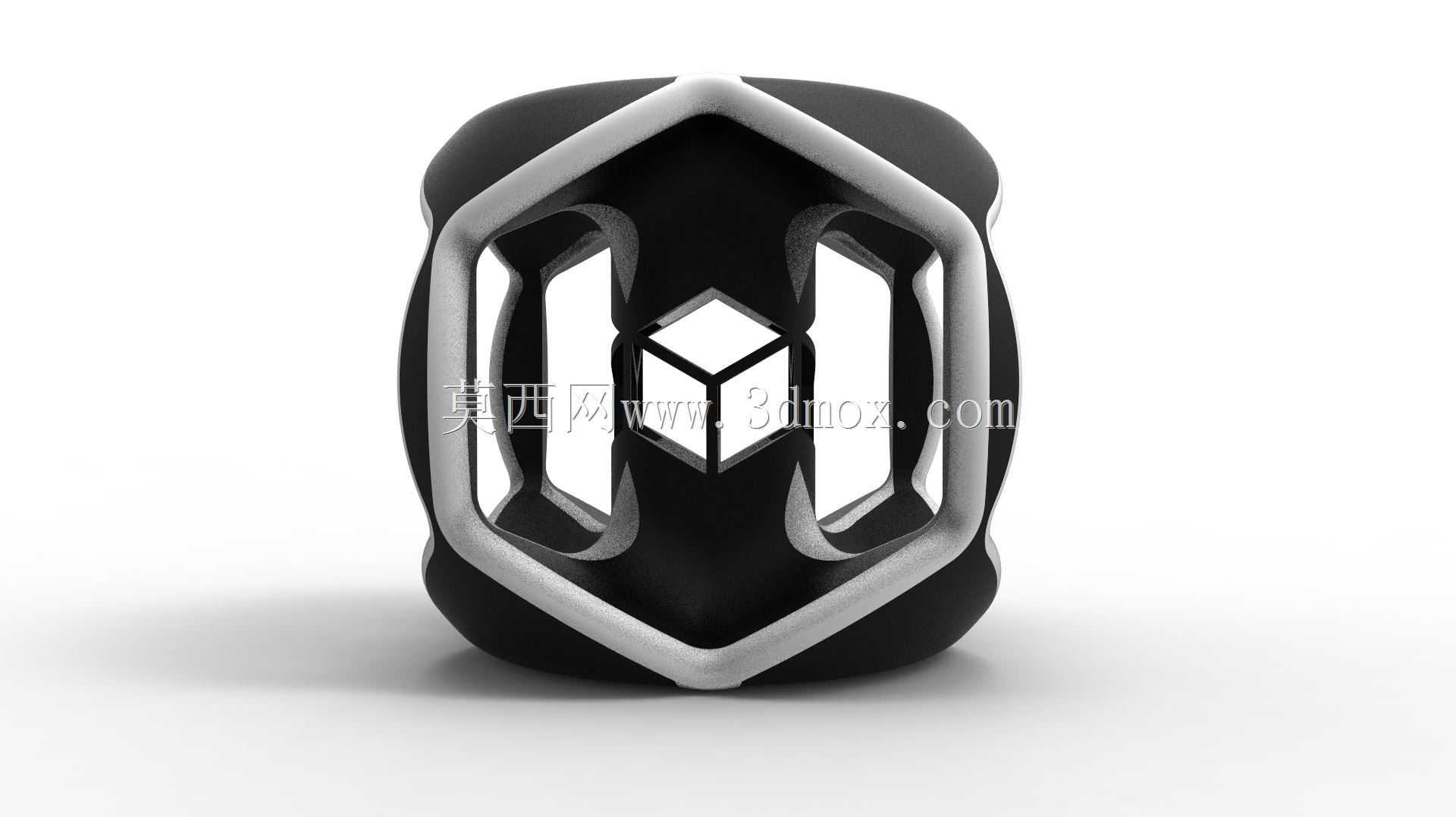

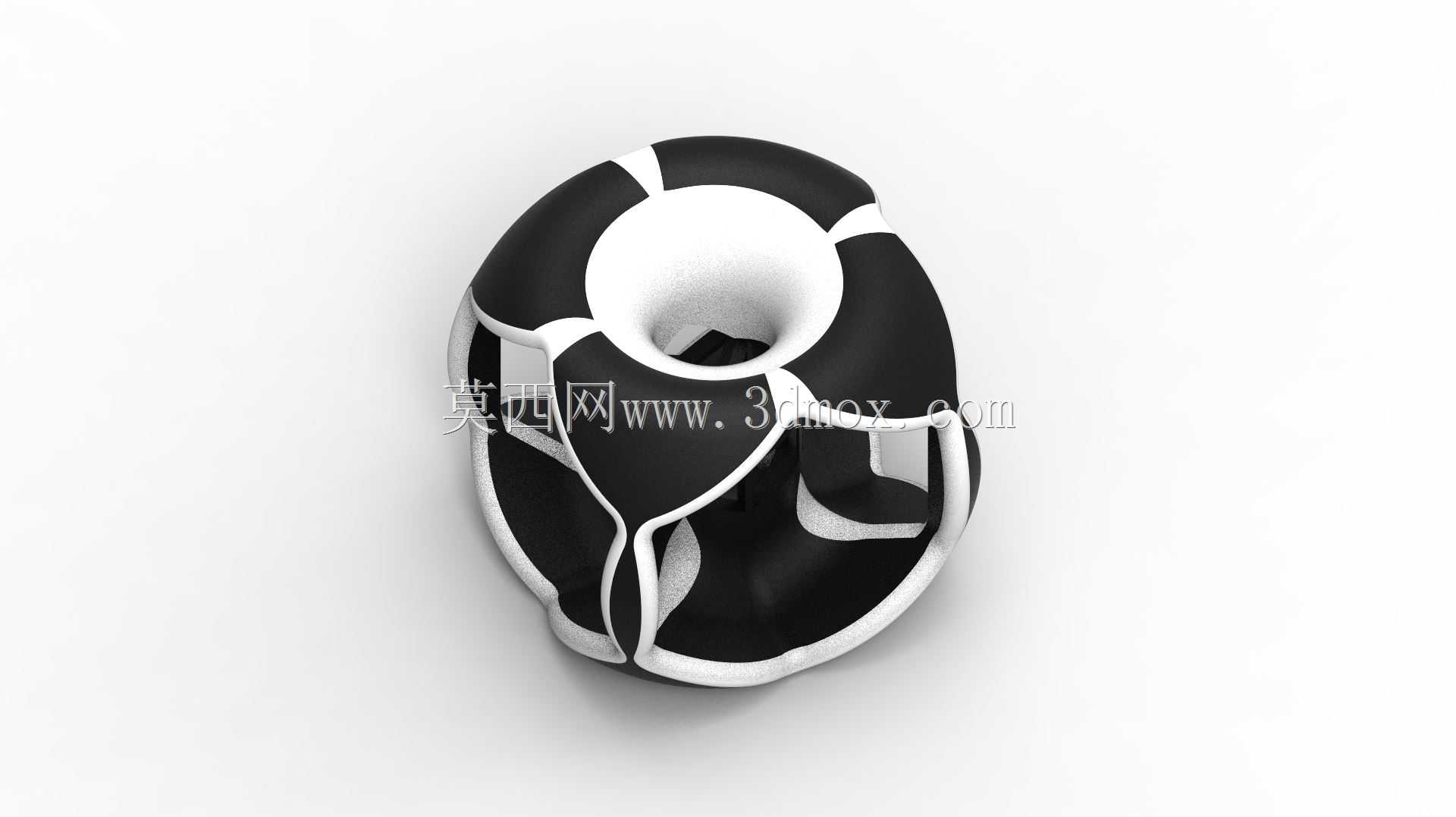

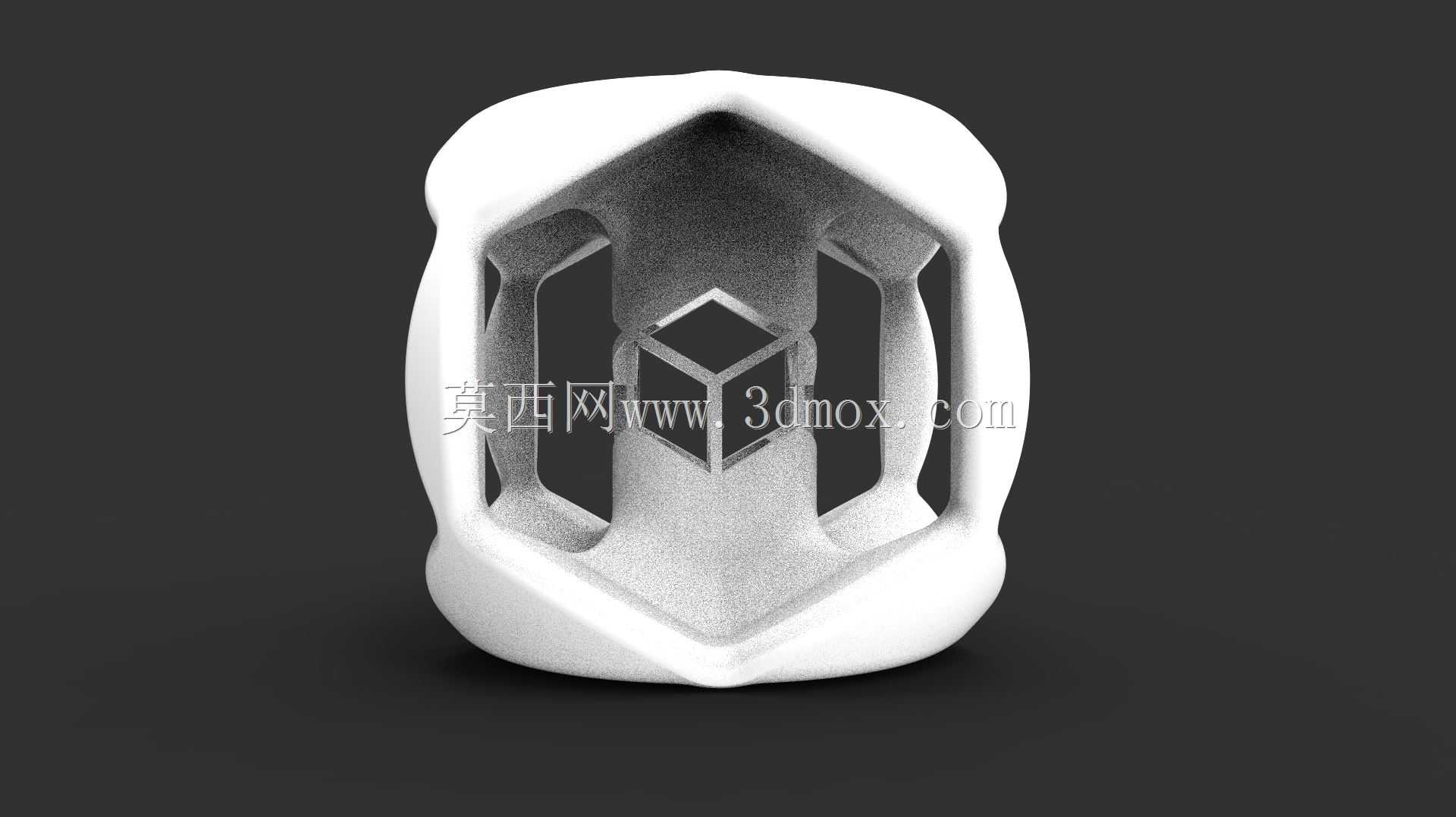

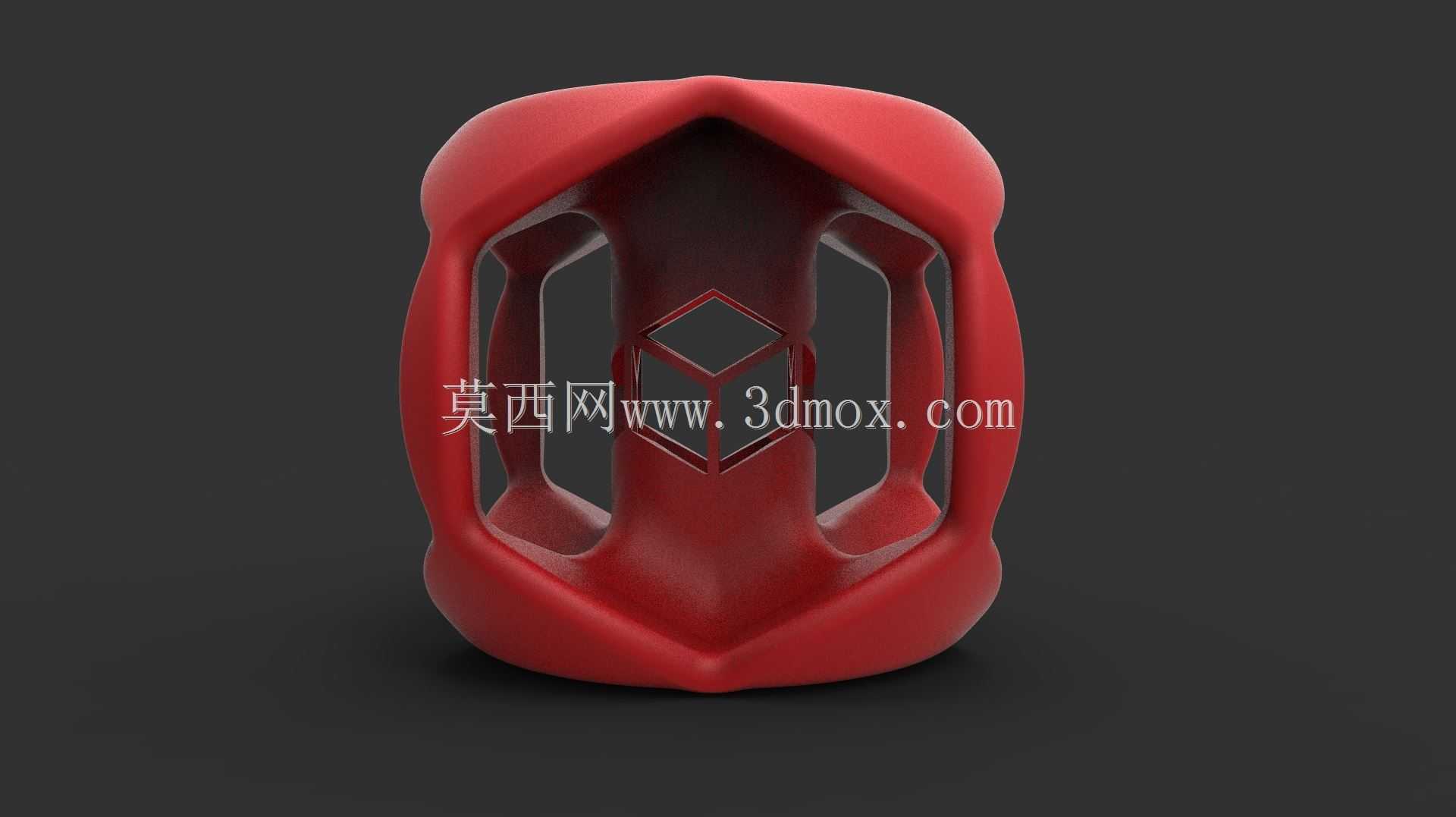

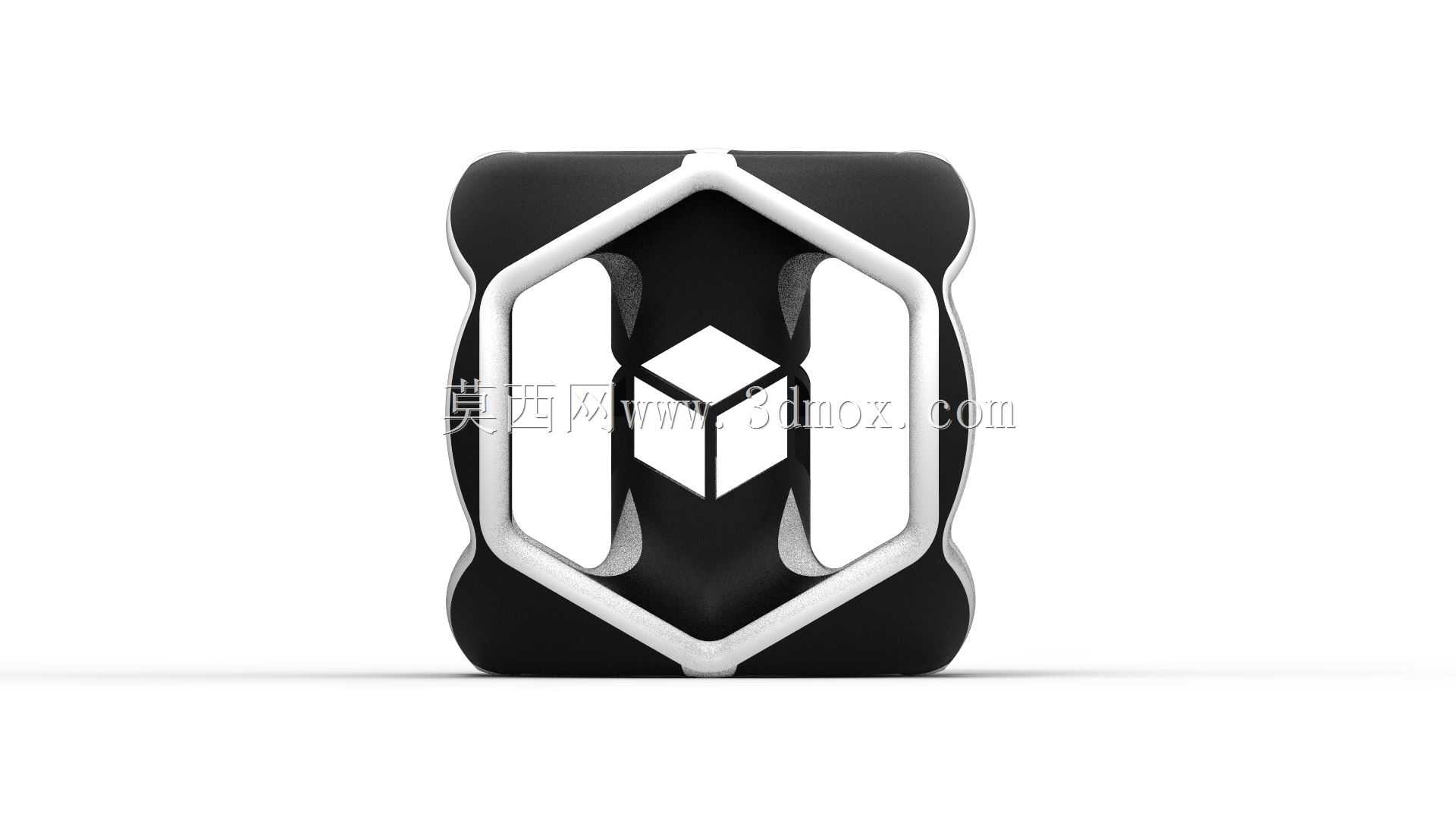

　　这款纪念类摆件的结构设计，核心围绕视觉通透感与握持稳定性做平衡，整体外轮廓采用带圆角的类六边形承托框架，框架边缘做了等半径的圆弧过渡处理，避免锐边造成的磕碰划伤，同时圆弧面在光线照射下能形成连续的高光带，提升金属质感呈现效果。框架内部嵌套悬浮式立方体结构，立方体与外框架之间通过四根对称分布的窄连接筋实现固定，连接筋的截面做了渐变收窄处理，靠近外框架的位置宽度为3mm，衔接立方体的位置收窄至1.2mm，从正面视角观察时连接筋的视觉存在感被大幅弱化，形成立方体悬浮于框架内部的透视错觉，这也是该造型核心的视觉设计点。

　　从实际应用场景来看，这类结构既可以作为用户里程碑纪念的实体奖杯，也可调整尺寸后作为桌面装饰摆件、文创周边产品，甚至等比例缩小后作为钥匙扣挂饰使用，不同应用场景下的尺寸边界可灵活调整：作为桌面奖杯使用时整体高度控制在120mm-150mm区间，外框架厚度设置为18mm，放置于桌面时重心落在底部平面的几何中心位置，15度倾斜角度下不会发生倾覆，满足日常摆放的稳定性要求；作为随身挂饰使用时整体高度压缩至35mm以内，外框架厚度缩减至6mm，连接筋宽度同步调整至0.8mm，保证整体重量控制在15g以内，不会对随身携行造成负担。

　　结构设计阶段针对不同加工工艺做了适配预留：如果采用金属3D打印工艺制作，整体结构无需额外添加支撑，连接筋的倾斜角度大于45度，完全符合SLM工艺的自支撑成型要求，打印完成后仅需做表面喷砂、抛光处理即可呈现最终效果；如果采用数控铣削工艺加工，可将整体结构拆分为外框架、内立方体、连接嵌件三个部分，外框架采用上下对刀铣削的方式加工出镂空型腔，立方体单独加工后通过过盈配合嵌入连接筋的定位槽内，最后做整体表面处理，拆分后的零件无加工死角，普通三轴CNC设备即可完成全部加工工序，有效降低加工成本。

　　外形细节上，外框架的四个侧边做了内凹的弧面处理，弧面的曲率与成年人手指指腹的曲率匹配，单手握持时手指刚好贴合在内凹弧面上，摩擦力相比平面结构提升40%左右，传递奖杯时不易滑落；内部立方体的六个面均做了0.5mm的倒角处理，避免光线直射时形成过于刺眼的硬反光，同时倒角面能反射出更多环境光，让内部立方体的层次感更强。整体结构的所有壁厚保持均匀，最小壁厚不小于1.2mm，无论是采用金属注塑、树脂打印还是亚克力切割工艺制作，都不会出现壁厚不均导致的缩痕、变形问题，成型良率可稳定控制在95%以上。

　　安装与摆放的边界条件也做了充分考虑，作为奖杯使用时底部可预留M4的螺纹孔，方便与不同材质的底座（木质、石材、金属）进行连接固定，螺纹孔的深度设置为6mm，足够提供稳定的连接强度，同时不会穿透外框架的正面结构影响外观；如果不需要额外底座，底部平面的平面度控制在0.1mm以内，放置在光滑的玻璃、大理石桌面上时不会出现晃动，无需额外粘贴防滑垫即可稳定放置。结构的对称度公差控制在0.05mm以内，绕中心轴旋转任意角度都能保持视觉上的平衡感，不会出现重心偏移、视觉歪斜的问题，满足纪念类产品对外观精度的较高要求。
