泰科6毫米直插式轻触按键结构设计

这款6毫米规格的轻触开关，是消费电子、工业控制板卡上极为常见的输入触发元件，日常接触的工控操作面板、小型手持检测设备、家电控制模组里，都能见到同规格产品的身影，核心作用是为电路提供瞬时通断的触发信号，区别于自锁按键，它仅在按压行程到位时保持电路导通，撤去按压力后会依靠内部弹片结构自动复位，断开触发回路，非常适合需要单次触发信号输入的场景，比如设备功能切换、参数确认、复位触发这类操作。

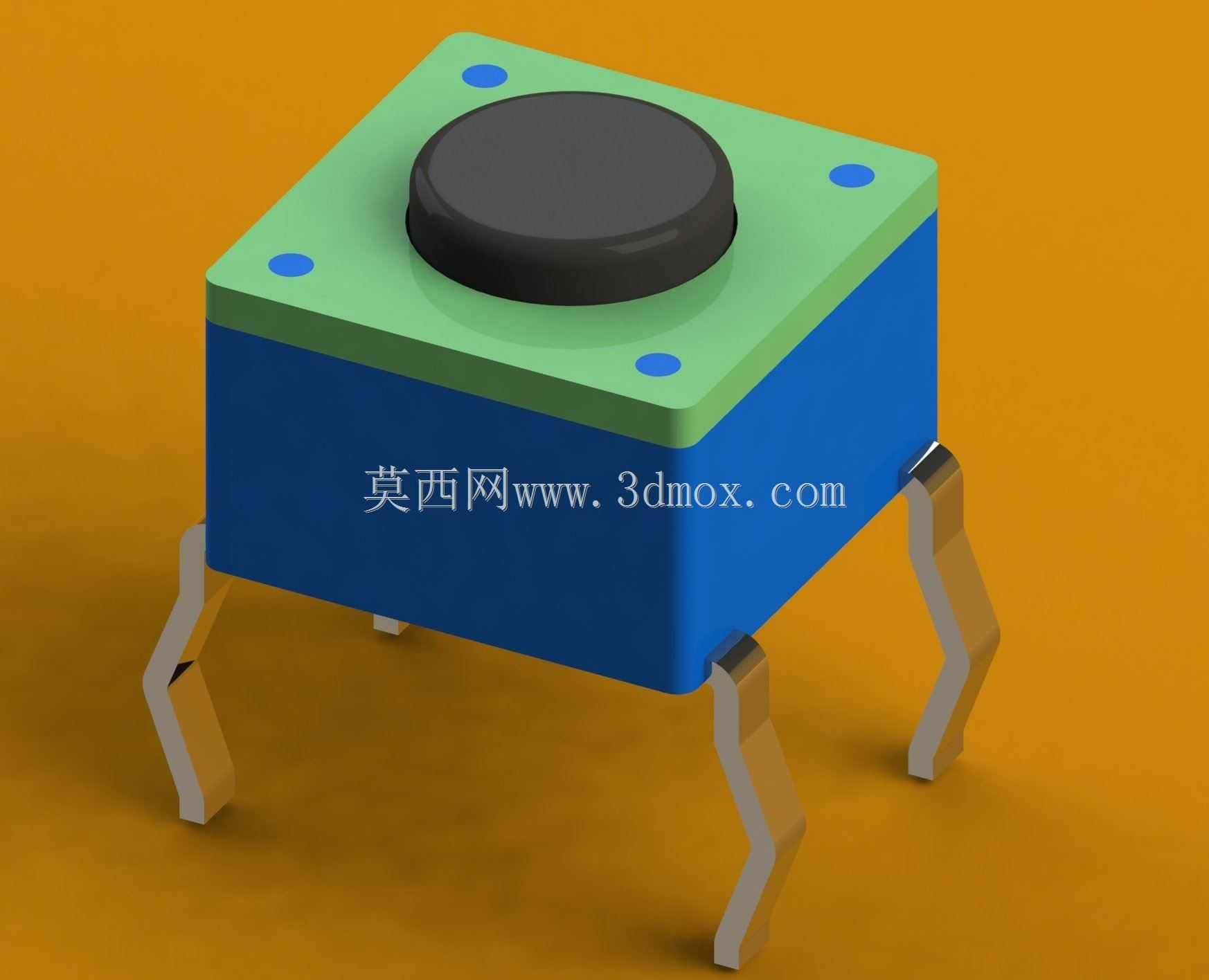

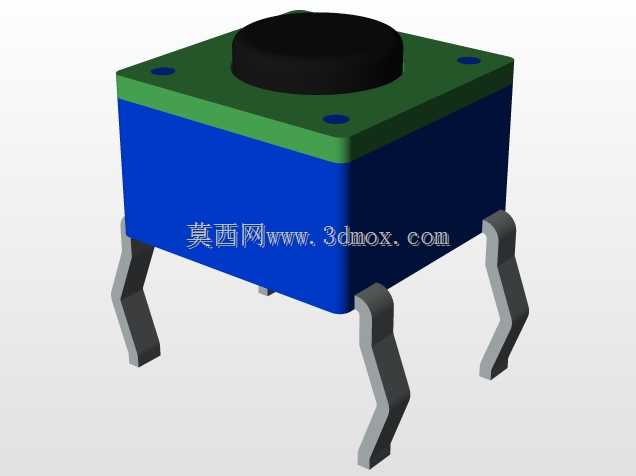

从结构设计逻辑来看，这款开关采用方形基座加顶部圆形按键帽的布局，四个边角预留的通孔是插件安装定位点，四只弯折成型的金属引脚既承担焊接固定在PCB板上的作用，也作为电路导通的连接端子，引脚的弯折角度做了适配常规波峰焊工艺的处理，插装后引脚伸出PCB背面的长度控制在标准焊接要求范围内，不会出现引脚过长导致的焊盘连锡、或是过短导致的焊接强度不足问题。基座部分采用耐温工程塑料材质，能够承受常规波峰焊的高温冲击，不会出现壳体变形、引脚移位的问题，顶部的绿色盖板和蓝色基座之间做了卡扣式的装配结构，不需要额外涂胶固定，既可以压紧内部的弹片与接触端子，也能在后期维修时方便拆解更换内部失效部件，不过实际量产应用中这类开关本身成本极低，失效后基本都是直接整体替换，很少做拆解维修。

安装边界上，这款开关的主体外形控制在6毫米见方，总高度包含引脚在内适配常规板卡的安装空间，顶部按键帽的突出高度预留了足够的按压行程，设计板卡布局时，只需要在对应位置预留四个匹配引脚间距的焊盘，同时在开关本体周边留出不小于1毫米的避让空间，避免周边过高元件干涉按键按压操作即可。按键的按压力度做了适中的调校，既不会因为力度过轻导致运输、装配过程中的误触发，也不会因为力度过重导致操作手感生涩，长期按压的寿命可以满足常规工业设备、消费电子产品的全生命周期使用需求，内部的接触点做了抗氧化处理，在常规温湿度环境下不会出现接触电阻过大、触发失灵的问题。

建模过程中需要重点关注几个配合尺寸的公差控制：首先是四个引脚的间距公差，必须和PCB封装尺寸严格匹配，否则会出现插装困难、甚至强行插装导致引脚变形断裂的问题；其次是顶部按键帽和盖板之间的配合间隙，间隙过大会导致按键晃动、行程偏移，间隙过小则会出现按键卡滞、无法正常复位的情况；另外内部弹片的行程设计要和外部按键的按压行程匹配，保证按压到行程终点时内部触点能够可靠接触，撤去压力后弹片的回弹力可以顺利将按键顶回初始位置。这类直插式轻触开关相比贴片式的同规格产品，焊接固定强度更高，抗振动性能更好，更适合用在有一定振动冲击的工业设备、车载附属电子装置上，不会因为长期振动出现引脚脱焊、接触不良的故障。在做整机结构设计时，如果操作面板需要和开关按键帽配合，还要注意面板开孔的尺寸要略大于按键帽直径，同时按键帽伸出面板的高度要控制在合理范围，既保证操作时能够顺利按压到位，也避免突出过多容易被外力磕碰损坏。
