HTD5M齿型同步带轮参数化传动件设计

项目分类:3D模型 发布时间:2021-10-16 ID:324770
  • HTD5M齿型同步带轮参数化传动件设计
  • HTD5M齿型同步带轮参数化传动件设计
  • HTD5M齿型同步带轮参数化传动件设计
  • HTD5M齿型同步带轮参数化传动件设计
  • HTD5M齿型同步带轮参数化传动件设计

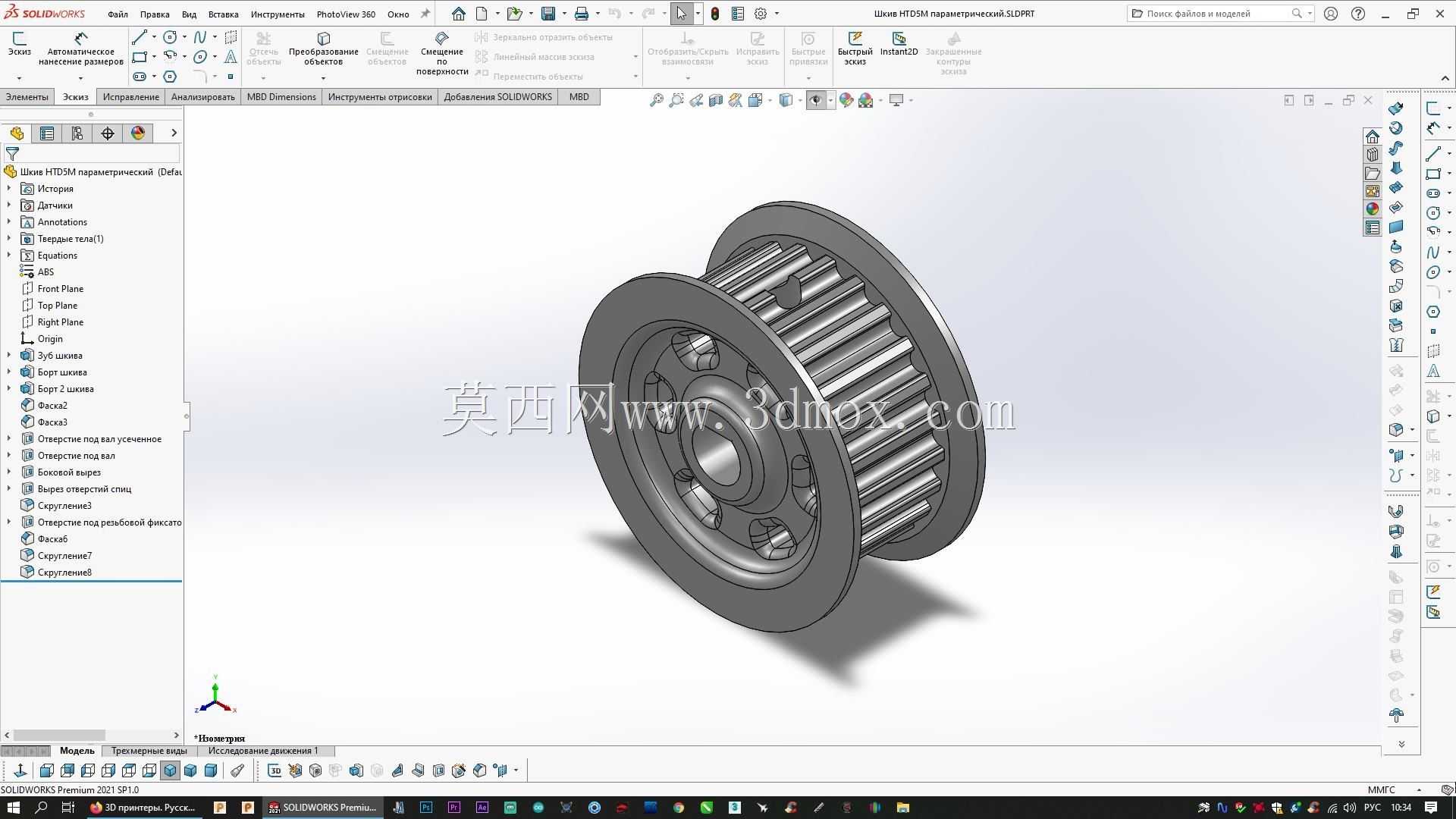

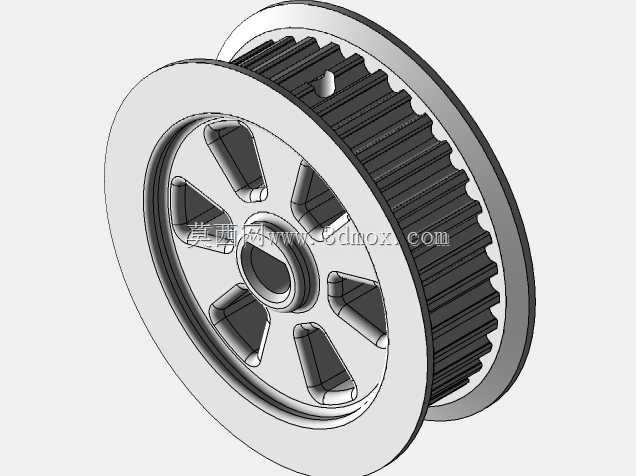

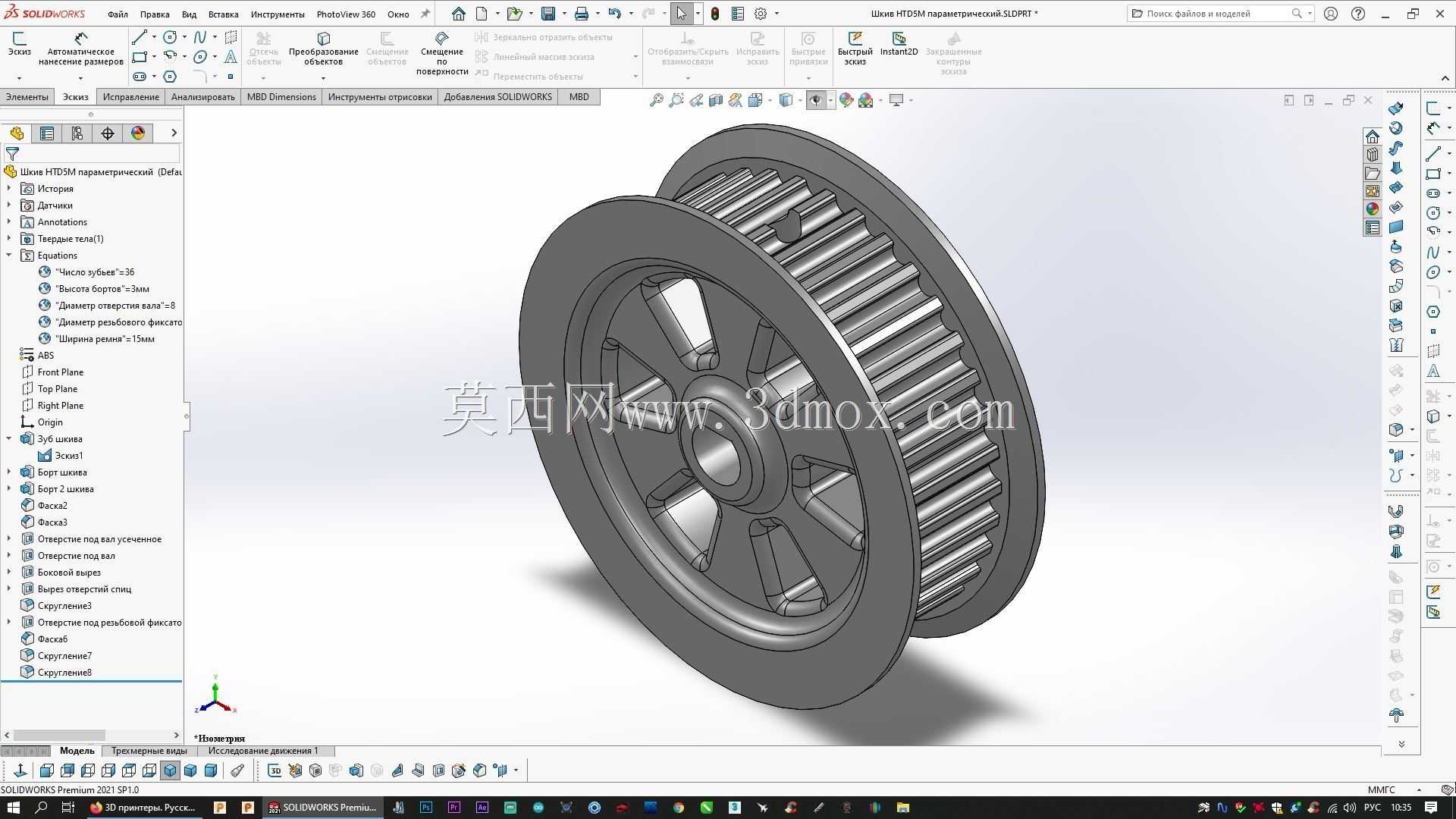

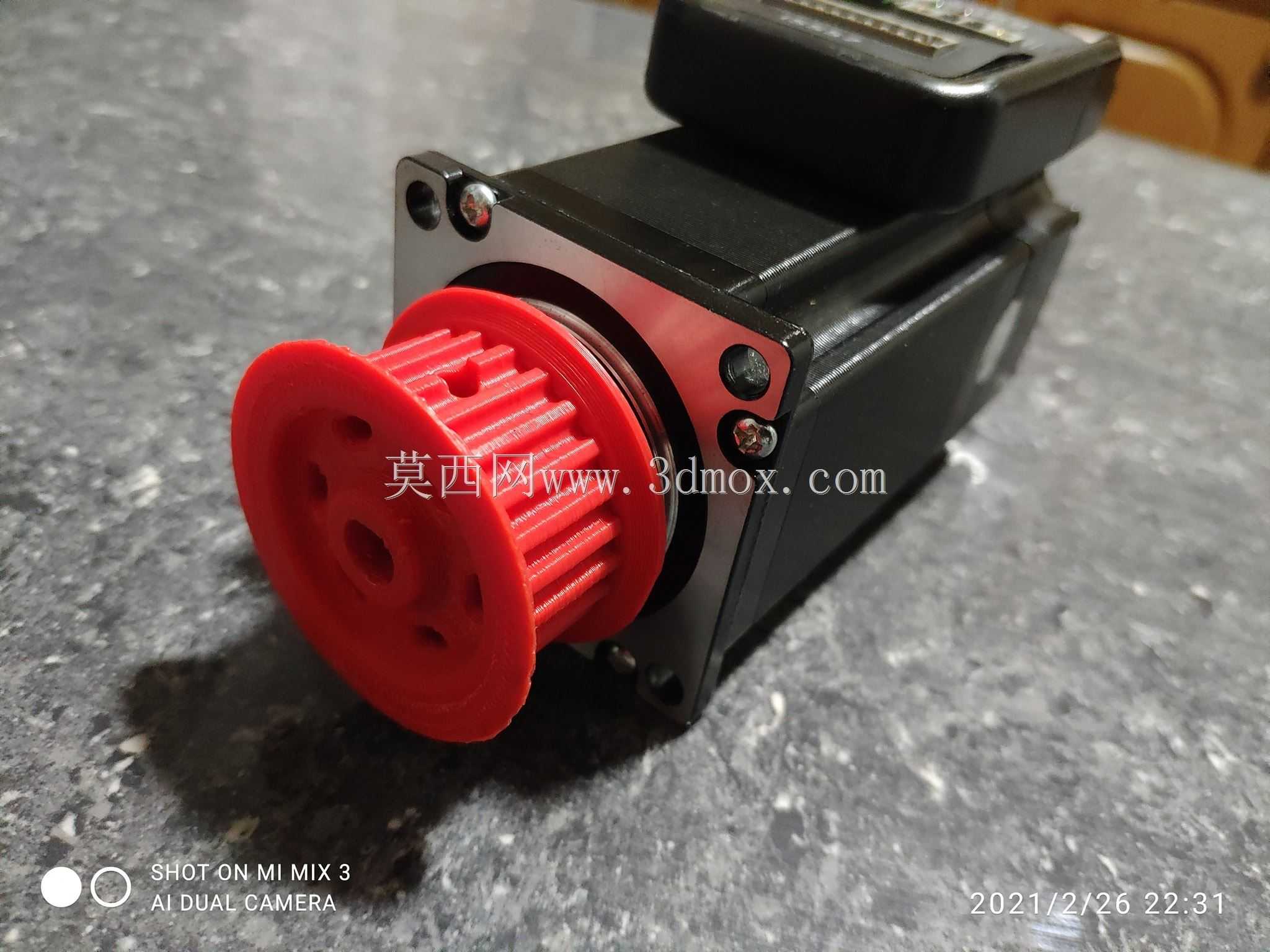

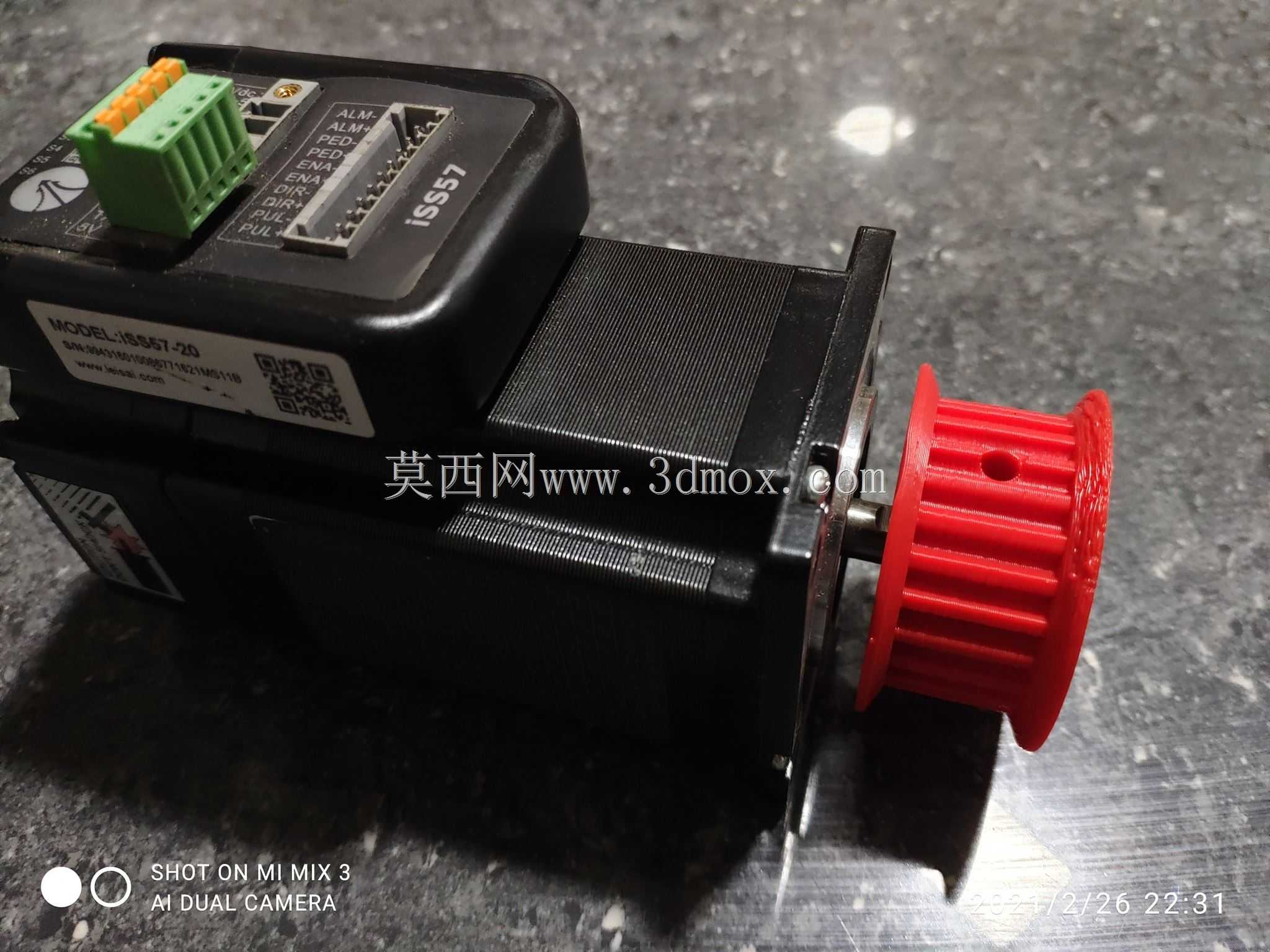

做传动结构选型的时候,HTD5M齿型的同步带轮是轻载精密传动场景里绕不开的零件,这类带轮靠齿面啮合传递扭矩,和普通平带轮比没有打滑问题,传动比精度能控制在允许的偏差范围内,在小型自动化输送、伺服轴传动、3D打印运动轴、桌面型加工设备的进给结构里应用非常普遍。这次做的参数化带轮结构,首先要匹配伺服电机输出轴的安装边界,从实际装配场景倒推设计逻辑:带轮的内孔直接和电机轴配合,要预留紧定螺钉的安装位置,保证传动过程中不会出现周向窜动,轮毂部分的长度不能超出电机轴的伸出长度,避免装配后带轮端面和电机端盖发生干涉。齿型部分严格遵循HTD5M的齿廓标准,齿距控制在5mm的圆弧齿规格,齿槽的圆弧半径要和配套同步带的齿顶圆弧完全匹配,啮合过程中不会出现卡滞、齿面过度磨损的问题,轮缘部分的挡边设计是容易被忽略的细节,两侧挡边的高度要高出带齿顶面1.5mm以上,防止设备高速运行时同步带出现跑偏掉带的故障。参数化设计的核心是把带轮的关键尺寸做变量关联,比如齿数、内孔直径、轮毂长度、齿宽这些参数调整的时候,整个带轮的模型能自动更新,不用每次重新绘制齿廓、切除特征,做系列化选型的时候能大幅缩短建模周期,比如不同传动比需要换15齿、20齿、25齿的带轮,只要修改齿数参数,软件就能自动生成对应的齿形阵列,同时自动校验齿顶圆、齿根圆的尺寸是否符合啮合要求。从安装适配性来看,这类带轮的安装面要和电机轴的轴线保持垂直,端面跳动量控制在0.05mm以内,不然同步带运行时会出现周期性的张紧力波动,加速带体的疲劳损坏。齿宽尺寸要比配套的同步带宽出2mm左右的余量,避免装配时的轴向偏差导致带齿和轮齿啮合宽度不足,降低传动承载能力。实际应用里,这类红色的非金属材质带轮一般用在低负载、低噪音要求的场景,比如桌面级自动化设备的传动端,和金属带轮比自重更轻,转动惯量更小,伺服电机启停的时候响应速度更快,不会因为带轮惯量过大导致电机过冲。设计的时候还要考虑动平衡的问题,小直径带轮因为转速普遍较高,轮体的壁厚要保持均匀,避免出现质量偏心,高速转动时产生振动影响设备的运行精度。另外紧定螺钉的位置要选在轮毂的实体区域,不能打在齿槽对应的薄壁位置,不然拧紧螺钉的时候会导致轮体变形,影响齿形的精度。参数化建模过程中,齿廓的绘制是核心环节,先通过渐开线或者标准圆弧齿的方程绘制单个齿的轮廓,再通过圆周阵列生成全部轮齿,阵列的时候要保证齿距的累积误差在标准允许范围内,不然和同步带啮合的时候会出现跳齿的问题。轮体的减重设计也要兼顾结构强度,轮毂和轮缘之间的连接部分厚度不能过薄,不然传递额定扭矩的时候会出现轮体开裂的问题,尤其是频繁正反转的传动场景,要校核连接部位的抗疲劳强度。从装配流程来看,这类带轮安装时要先清理电机轴表面的毛刺,把带轮推到轴上的指定安装位置后再拧紧紧定螺钉,紧定螺钉的尖端要对准电机轴上的定位平面,保证锁紧可靠,后续维护的时候也方便拆卸。日常设备运行中,要保证带轮的齿面没有异物嵌入,不然会加剧齿面磨损,缩短同步带和带轮的使用寿命。
