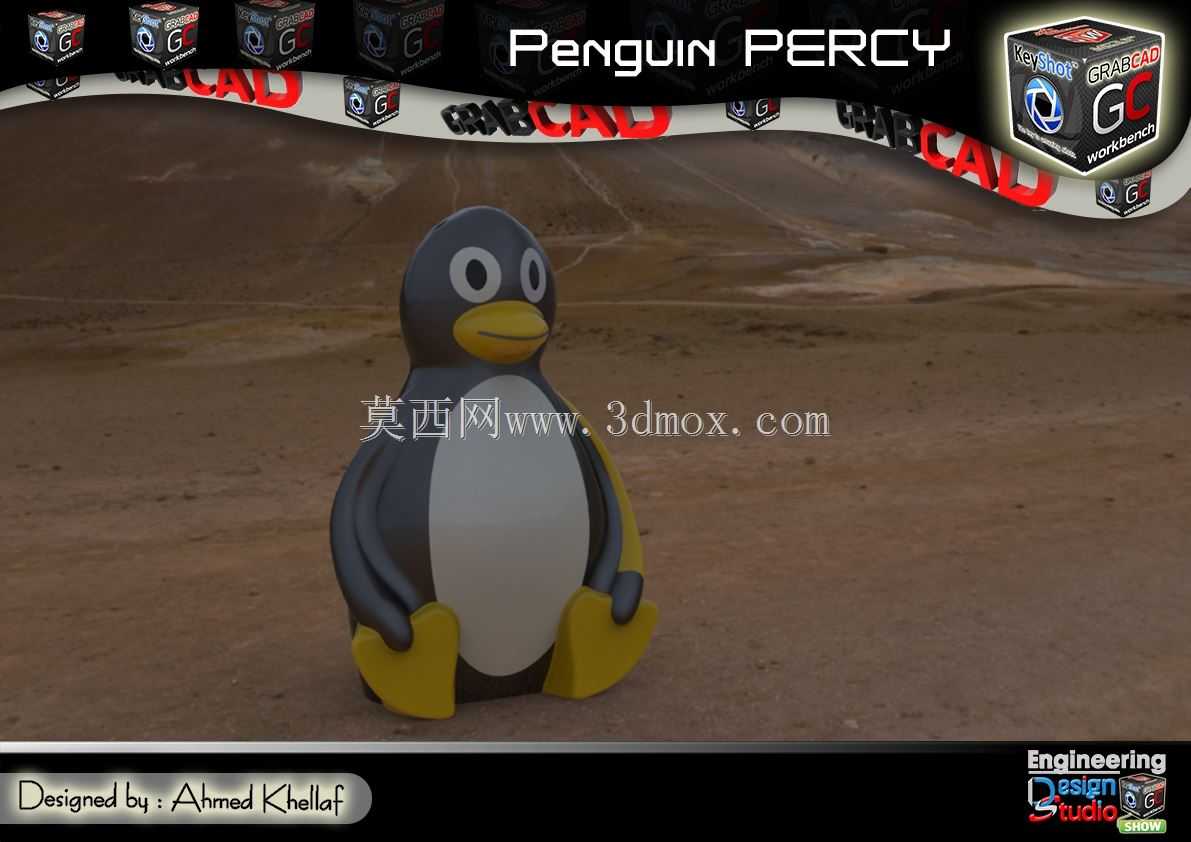

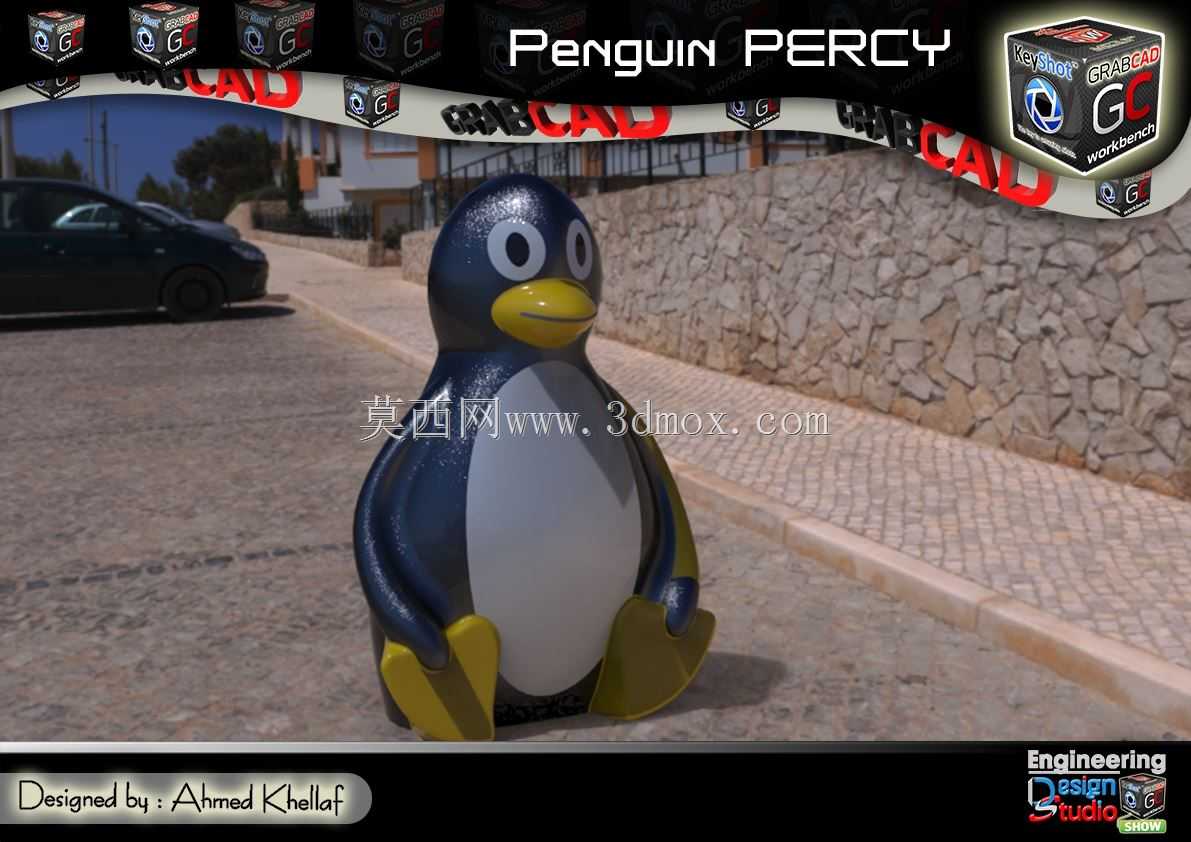

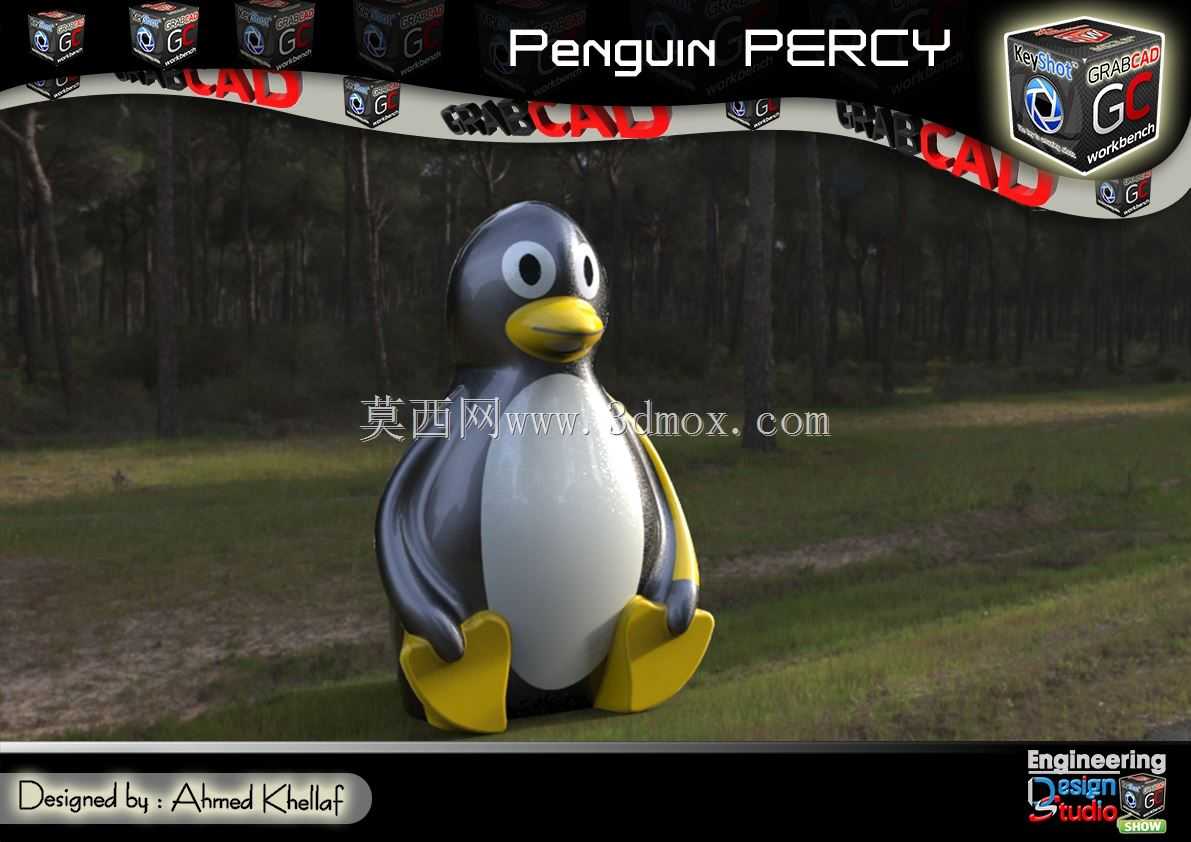

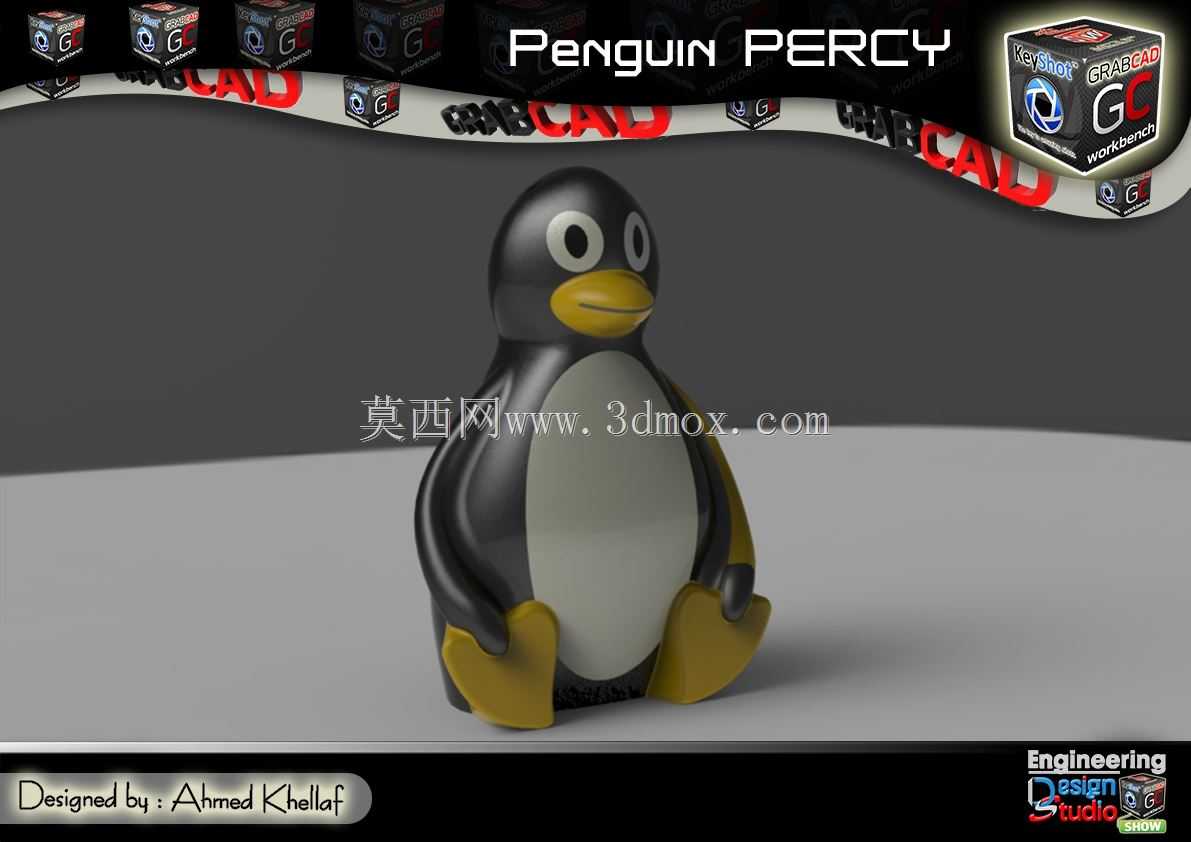

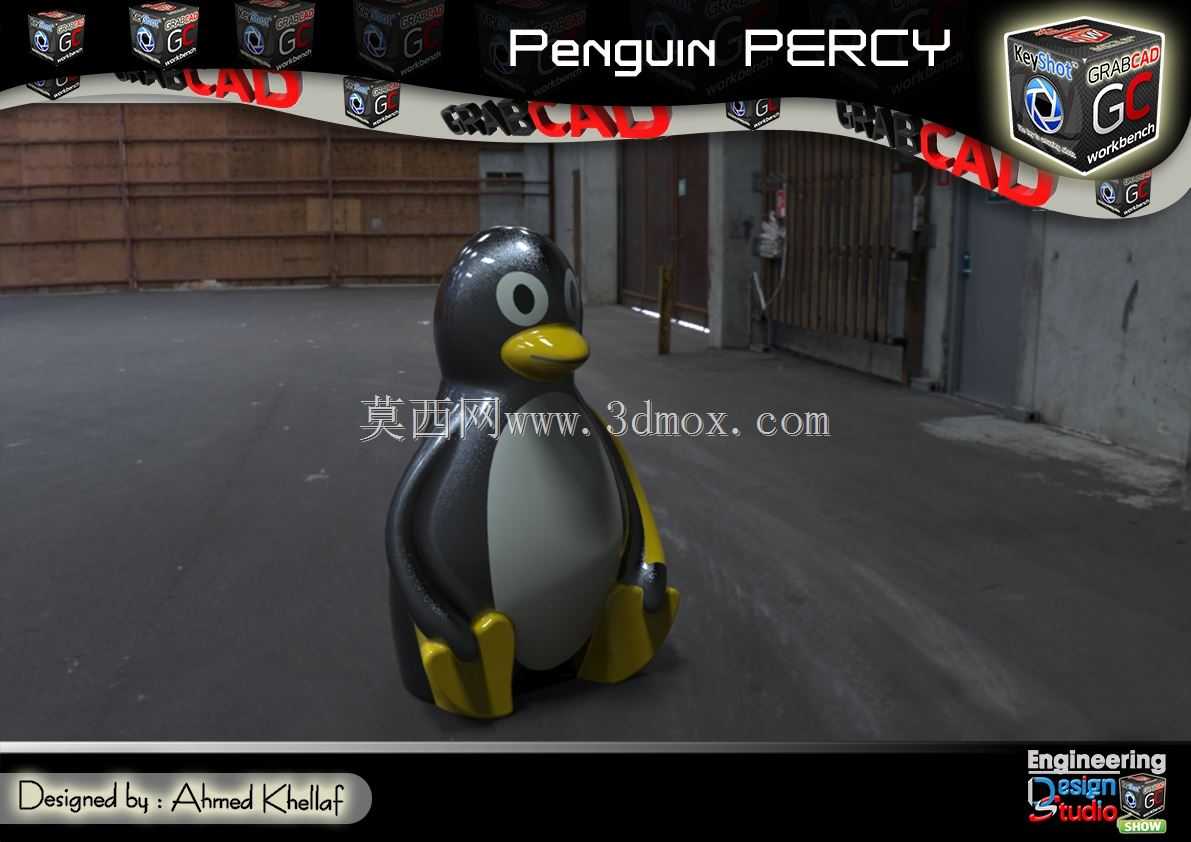

卡通企鹅珀西形象摆件三维结构设计

本次完成的企鹅形象实体摆件结构设计，核心面向文创周边落地、商业美陈布置、IP衍生实体开发等应用场景，可作为桌面装饰摆件、主题活动陈列道具、潮玩手办开发原型使用，适配小批量3D打印试制、注塑开模量产等不同生产路径的前置结构验证需求。从实际落地的安装与摆放边界来看，该摆件采用底部全平面支撑结构，无外凸的尖锐结构，放置于常规平面时的支撑面覆盖整个足部与下腹底部区域，静态摆放倾覆力矩远低于安全阈值，无需额外固定结构即可稳定放置在桌面、展架等水平承载面上，整体外轮廓无超出主体躯干的易断裂外伸结构，日常搬运、陈列过程中磕碰损坏的风险较低。设计过程中优先还原卡通企鹅的圆润憨态特征，整体曲面采用连续G2过渡处理，避免出现生硬的棱角转折，躯干部分的曲面从背部弧形过渡到腹部平面区域，既还原了企鹅的生物形态特征，也为后续表面喷涂、移印等后处理工序预留了平整的作业面，腹部的浅色区域与背部深色区域的分界处做了0.3mm的浅台阶设计，可在喷涂工序中实现自然的分色遮挡，无需额外制作遮蔽治具即可完成基础分色作业，有效降低后处理的工序成本。结构设计层面，整体采用等壁厚设计思路，针对不同生产工艺做了结构兼容：若采用FDM3D打印工艺，2.5mm的均匀壁厚可保证打印过程中无明显翘曲变形，内部无需添加过多支撑结构，仅在喙部与鳍肢的下方添加少量易拆除的树状支撑即可完成打印；若采用注塑工艺开模，整体结构沿躯干中线做了分型面优化，所有外表面的脱模斜度控制在1.5°以上，无倒扣结构，无需设计复杂的抽芯滑块结构即可完成开模生产，有效降低模具开发成本。鳍肢与主体躯干的连接位置做了圆弧过渡加强处理，过渡圆角半径不小于3mm，避免连接处出现应力集中导致的断裂问题，足部结构做了适当的加厚处理，内部可根据需求添加配重块安装槽，若作为高端摆件使用，可在足部空腔内加装金属配重块，进一步提升摆放稳定性与整体质感。眼部与喙部的细节结构做了凸起设计，凸起高度控制在1.2mm，既保证了形象的辨识度，也避免凸起过高导致的磕碰掉漆问题，眼部的圆形轮廓做了同心度校准，保证左右眼的位置对称度误差控制在0.1mm以内，避免出现视觉上的歪斜问题。从实际使用场景的适配性来看，该结构可根据需求等比例缩放，最小可缩放至50mm高度作为钥匙扣挂件使用，缩放过程中所有壁厚按比例同步调整，不会出现结构强度不足的问题；最大可放大至1200mm高度作为商场美陈的大型摆件使用，放大后可在内部增加加强筋结构，保证大型摆件的结构刚度，避免户外放置时出现变形问题。针对不同的表面处理需求，外表面的粗糙度可根据工艺调整，若做哑光质感的潮玩产品，外表面曲面的粗糙度可控制在Ra1.6，喷涂后可实现细腻的哑光触感；若做亮面质感的装饰摆件，可将外表面抛光至Ra0.8，后续做光油喷涂即可实现高亮的镜面效果。设计过程中也充分考虑了装配需求，若后续需要添加发光组件，可在躯干内部预留直径20mm的空腔，底部预留可拆卸的盖板安装位，盖板与主体采用卡扣连接，无需螺丝即可完成电池与LED灯组的更换，不会破坏摆件的整体外观完整性。
