60节距工业传动链轮结构设计

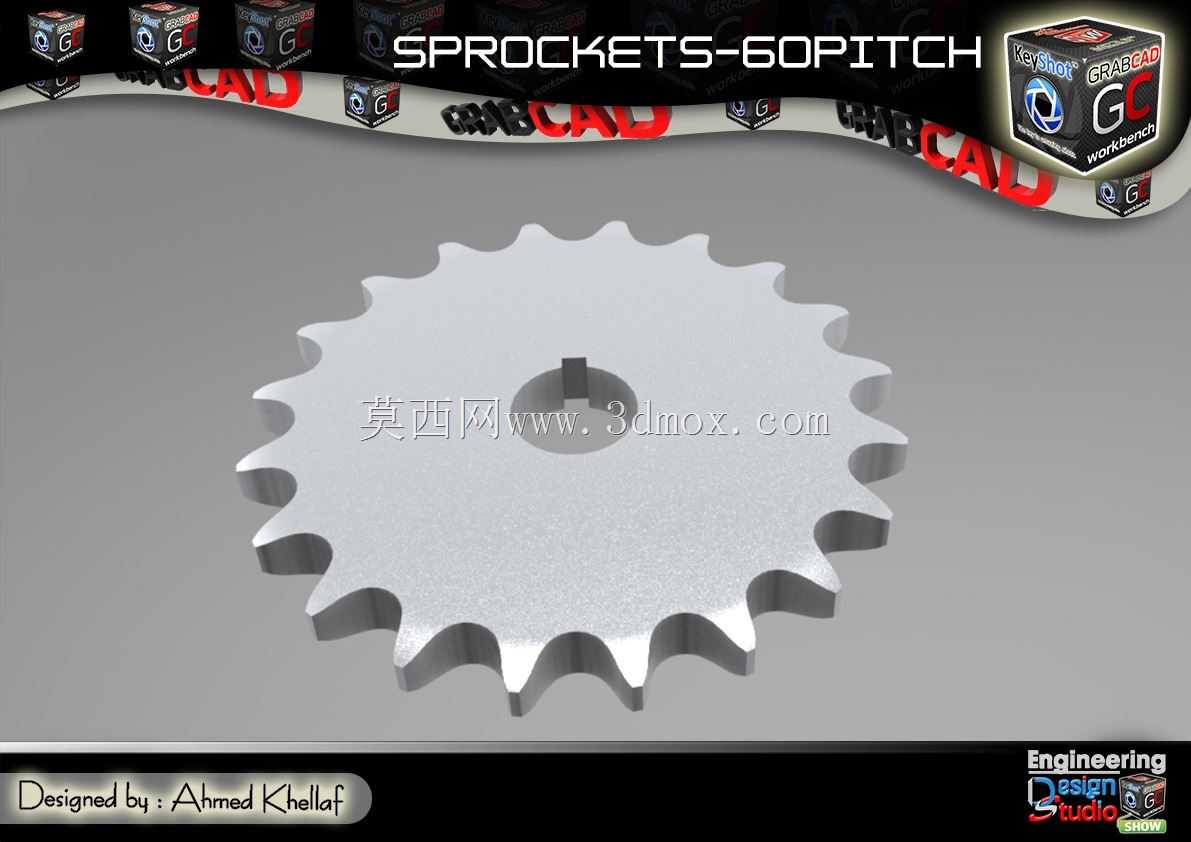

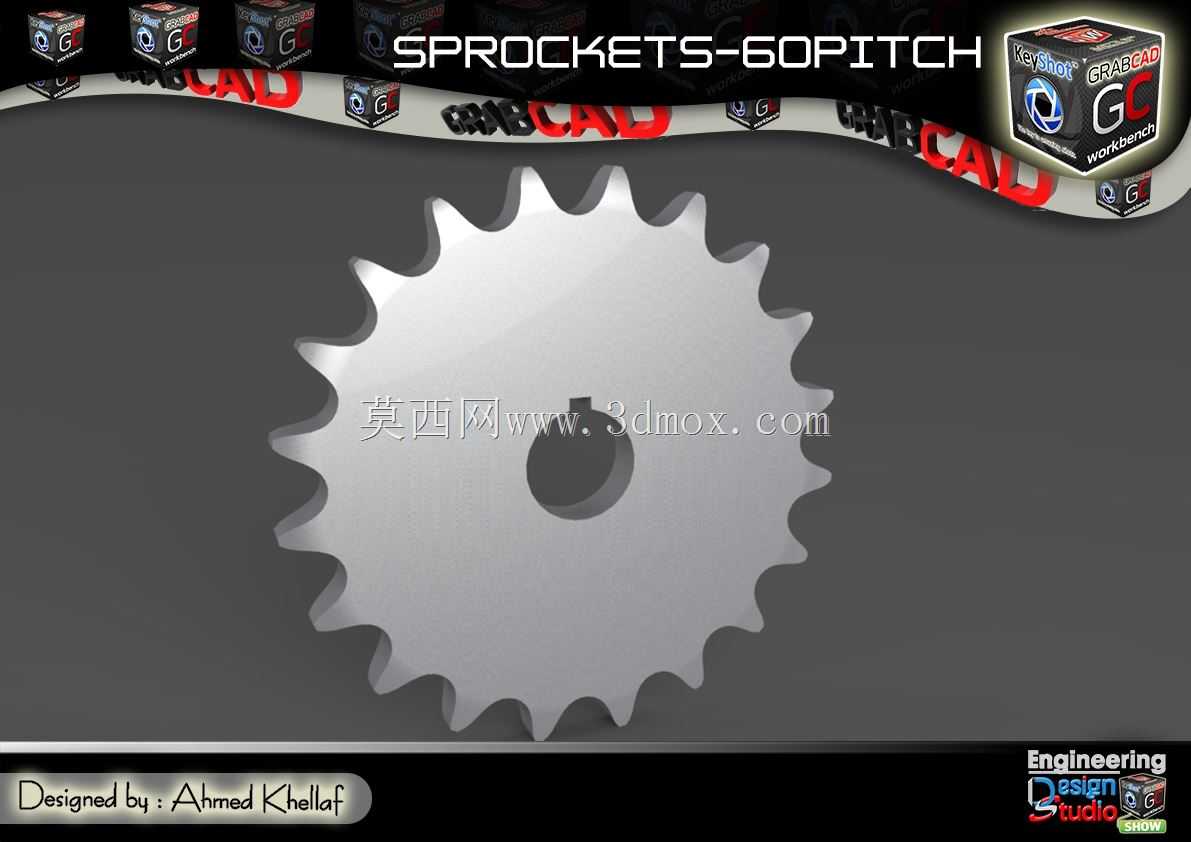

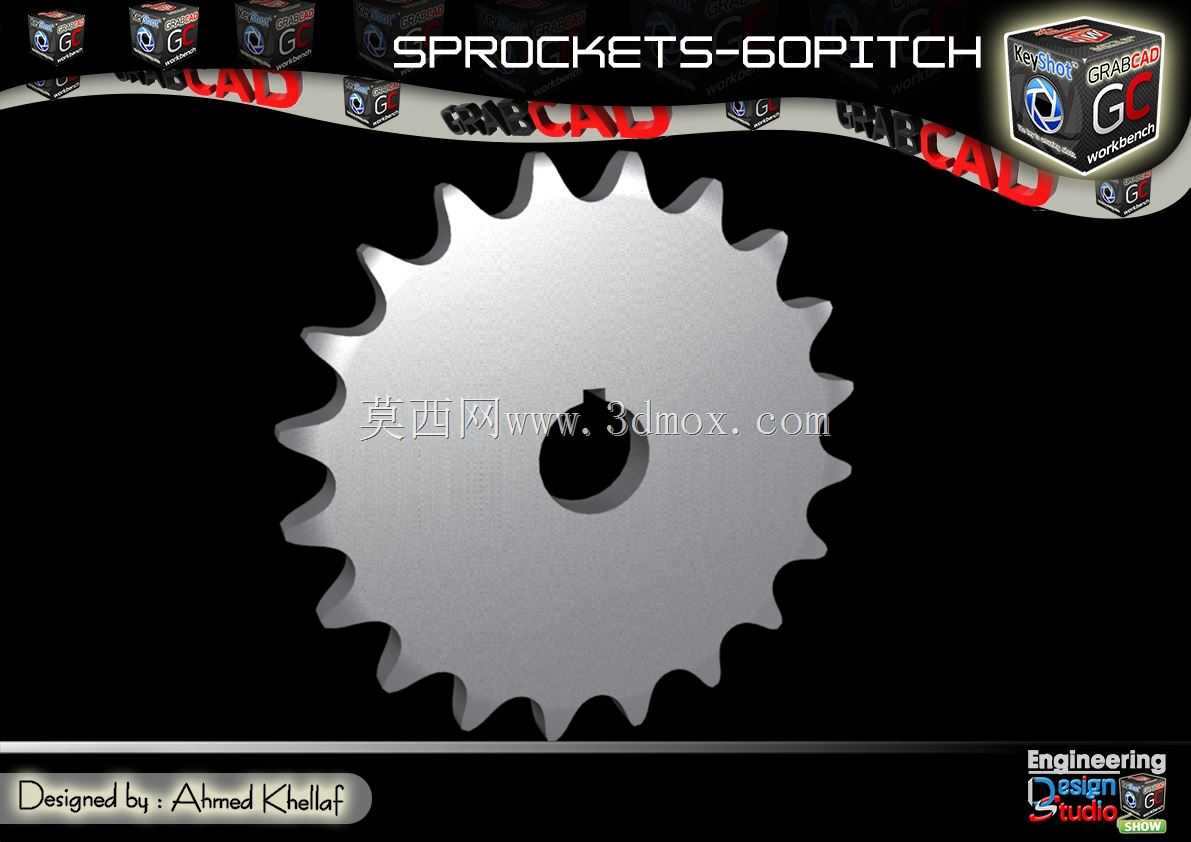

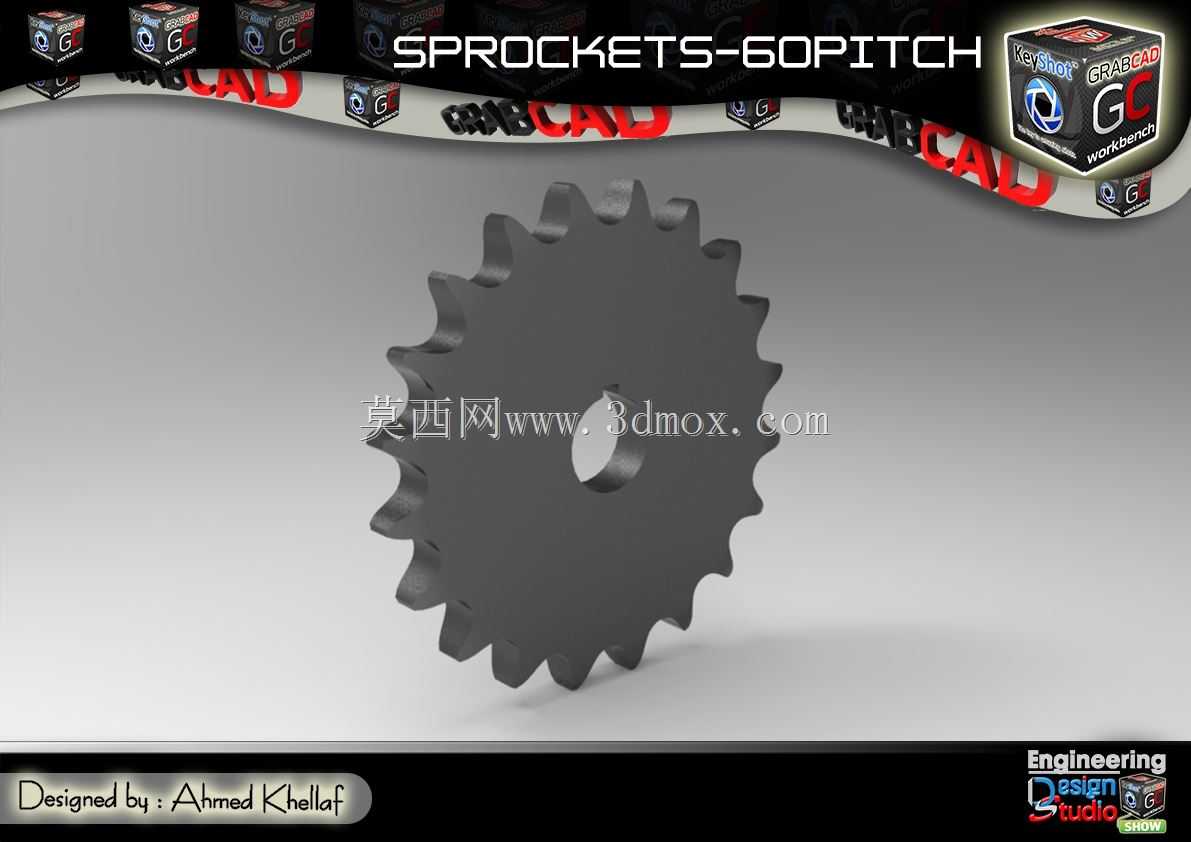

在各类工业链传动系统中，链轮是直接决定传动稳定性、负载承载能力与运行寿命的核心啮合零件，60节距规格的链轮主要适配对应节距的标准滚子链条，广泛应用在矿山输送设备、农业收获机械、生产线输送机构、重型物料搬运设备等需要中远距离传递扭矩的工况场景中，这类场景往往存在负载波动大、运行时长高、环境粉尘多的特点，对链轮的齿形啮合精度、结构强度、安装适配性都有明确的工程要求。从实际使用场景来看，这类链轮既可以作为主动轮安装在驱动电机输出端，通过键连接传递电机输出扭矩，带动整条链条完成循环运动，也可以作为从动轮安装在张紧机构或负载端，配合张紧结构调整链条垂度，避免链条跳齿、脱链问题，在长距离输送线中，还会搭配多个改向链轮调整链条走向，适配不同的设备布局需求。设计这类链轮时，首先要匹配对应链条的节距、滚子直径参数确定齿廓曲线，目前常用的三圆弧一直线齿形能够保证链条滚子顺利进入和退出啮合，减少啮合过程中的冲击与磨损，齿根位置的圆弧半径需要严格匹配滚子外径，保证啮合时接触应力分布均匀，避免局部应力集中导致齿面过早出现点蚀、崩齿问题。齿顶部分的轮廓设计需要兼顾啮合引导性与运行安全性，避免齿顶过尖划伤链板，同时也要保证足够的齿厚来传递额定扭矩。从结构上看，这个链轮采用整体式辐板结构，中心设置带键槽的安装孔，能够直接与对应直径的传动轴配合，通过平键传递扭矩，键槽的位置与尺寸需要匹配轴上键的规格，保证装配后无径向窜动，安装孔的公差一般选用过渡配合，既方便装配时的轴向推入，也能保证运行过程中轮体与轴的同轴度，减少高速运转时的径向跳动。轮缘部分的齿宽需要适配对应链条的内节内宽尺寸，保证链条在运行过程中即使存在少量轴向偏移，也能顺利与轮齿啮合，不会出现卡链、偏磨问题。辐板部分的厚度需要根据额定传递扭矩通过强度校核确定，既要保证足够的抗扭、抗弯强度，避免负载冲击下出现辐板变形，也要尽可能减少不必要的材料冗余，降低轮体自身转动惯量，减少驱动端的启动负载。在安装边界方面，这类链轮的轴向定位通常依靠轴肩与轴端挡圈完成，设计时需要预留对应挡圈的安装位置，轮体端面与周边机架、护罩的安全间隙需要控制在合理范围，避免运行过程中轮体与周边结构发生刮蹭，同时要预留出链条安装、日常维护时的操作空间，方便后期更换链条、调整张紧度时不需要拆解过多周边部件。实际工程应用中，这类链轮的失效形式主要集中在齿面磨损、齿根断裂、键槽压溃几个方面，因此在建模过程中，齿根位置需要做合理的圆角过渡，避免尖锐棱角带来的应力集中，键槽的侧壁与底部同样需要设置工艺圆角，减少交变扭矩作用下的裂纹萌生风险。对于有高速运行需求的工况，还需要在建模完成后做动平衡校验的结构预留，在辐板位置设置平衡配重的调整结构，保证轮体运转时的动平衡精度，减少振动与噪音。在输送类设备中使用时，链轮的齿数选择会直接影响传动的平稳性，齿数过少会导致链条运行时的动载荷增大，多边形效应明显，运行冲击与噪音升高，齿数过多则会导致相同链条磨损伸长量下更容易发生跳齿问题，缩短链条的实际使用寿命，60节距的链轮通常根据实际运行转速与负载情况选择适配的齿数，这个模型的齿形参数完全匹配对应节距链条的啮合要求，能够直接用于常规工况下的链传动系统选型参考，也可以作为基础模型根据实际安装需求调整中心孔尺寸、键槽规格、辐板结构，适配不同的设备安装场景。建模过程中齿形部分的参数化构建能够保证每个轮齿的齿廓精度一致，避免手动修形带来的齿形误差，保证装配后链条与轮齿的啮合接触长度符合设计要求，让载荷均匀分布在同时啮合的多个轮齿上，避免单个轮齿负载过大出现过早失效。
