手动按压式纸张冲孔作业装置结构设计

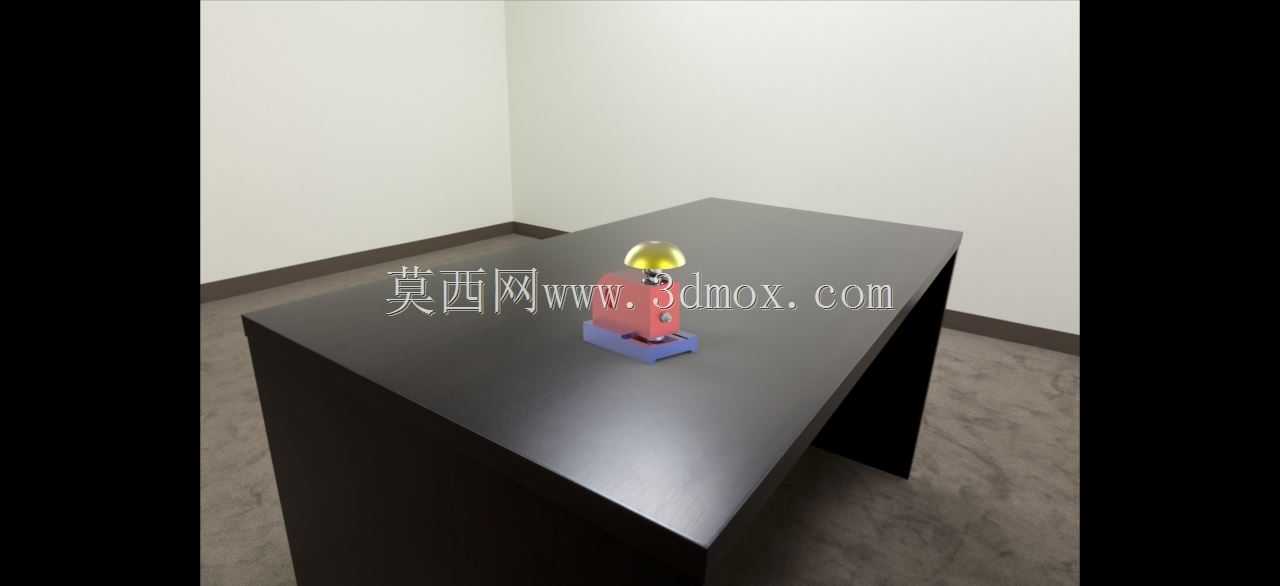

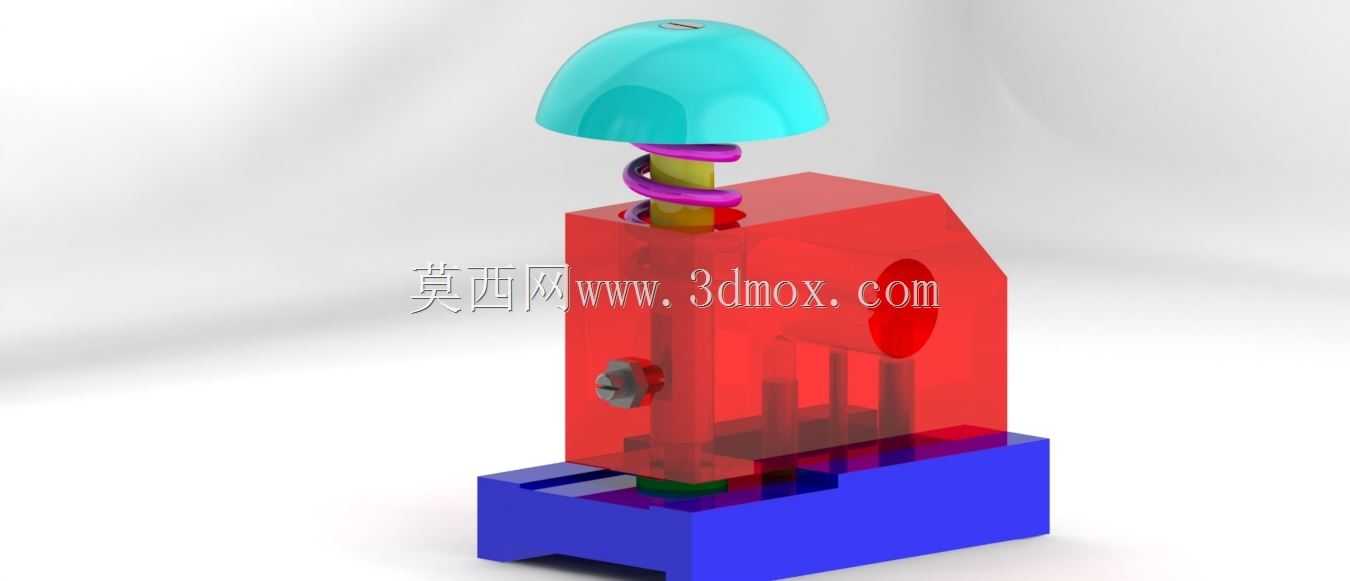

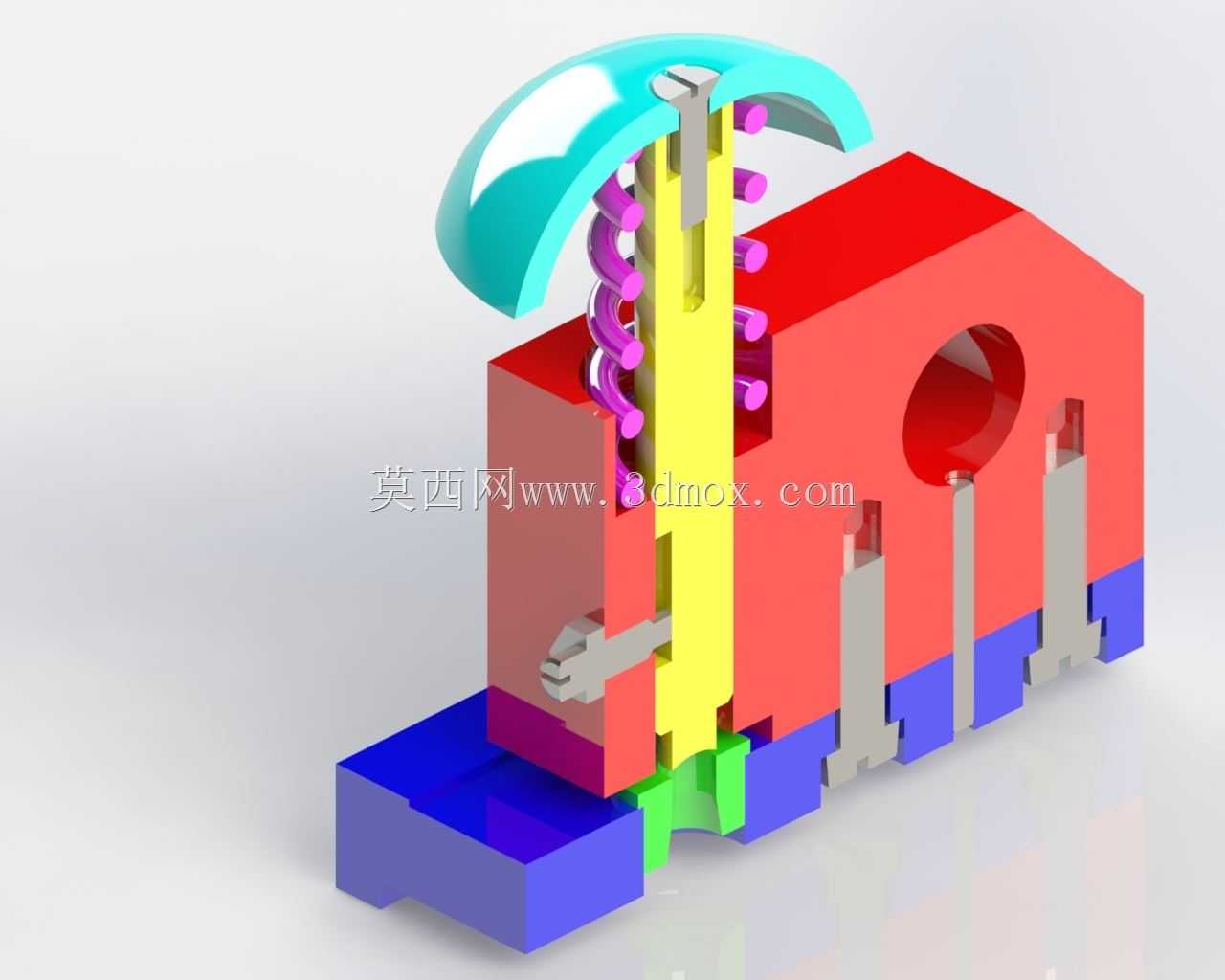

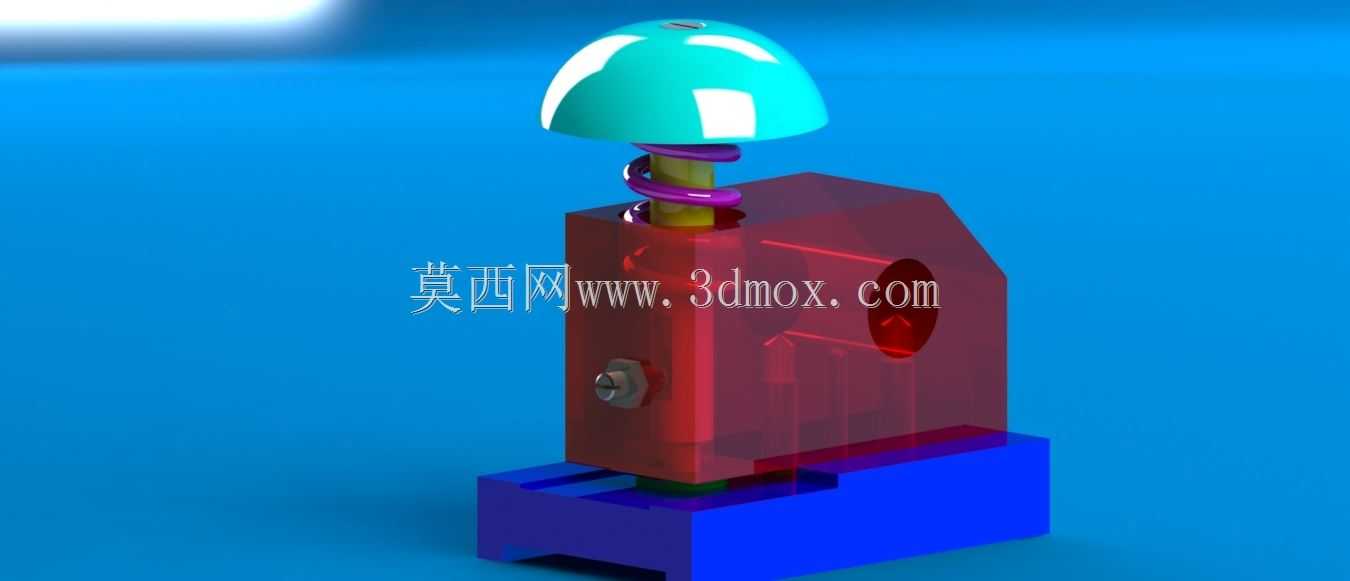

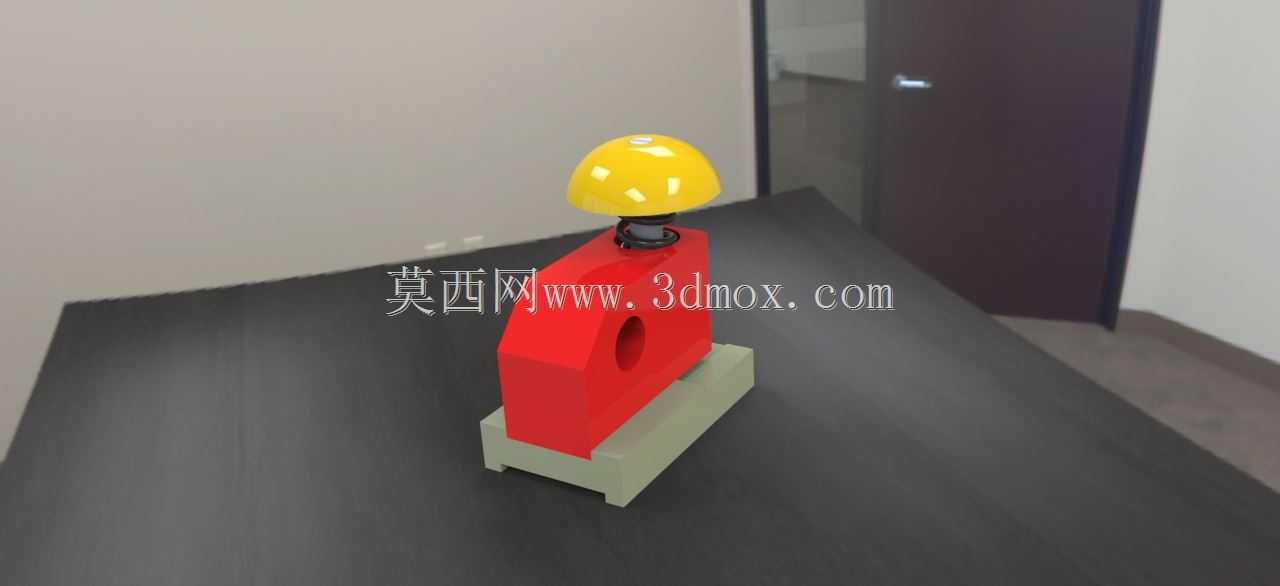

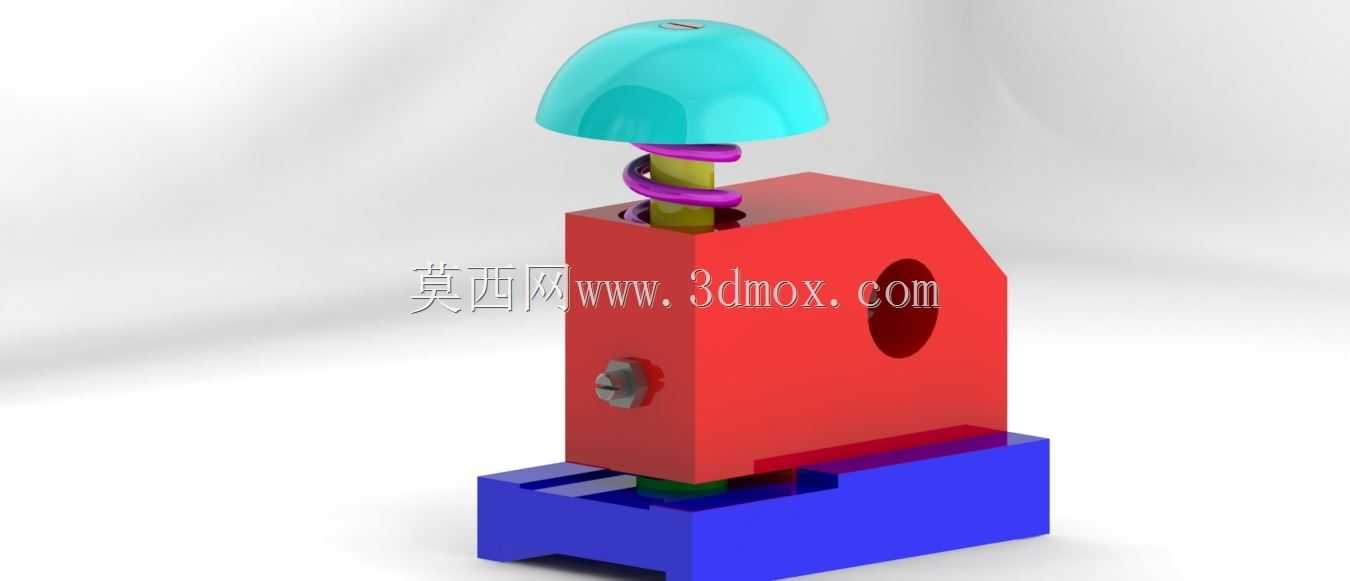

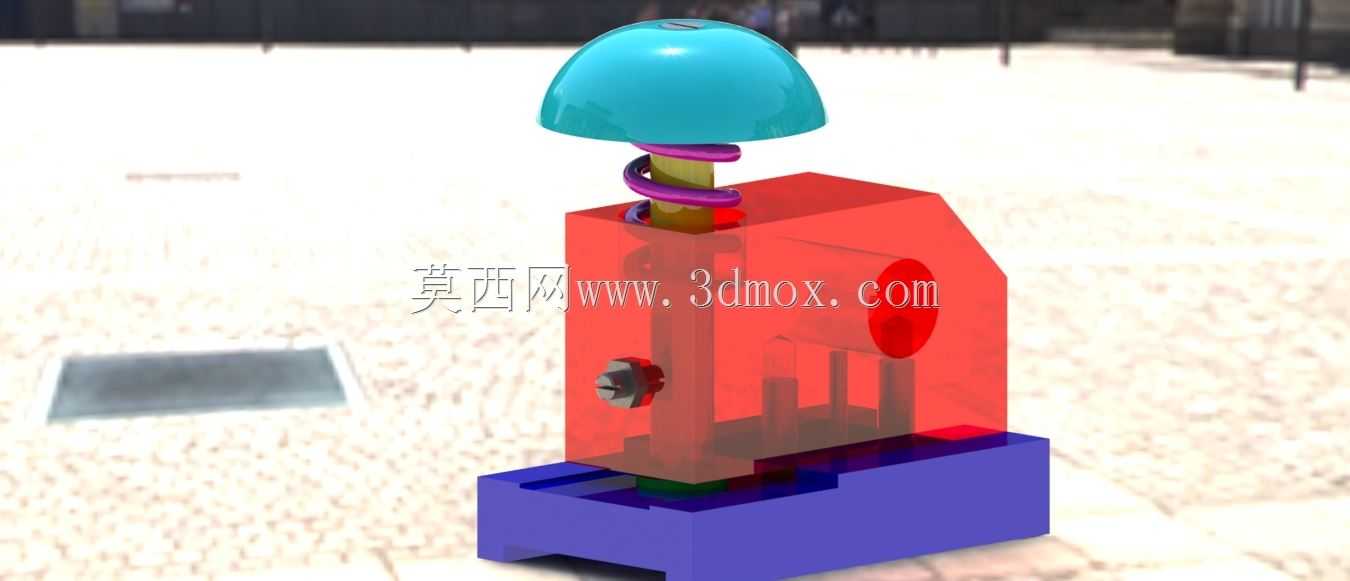

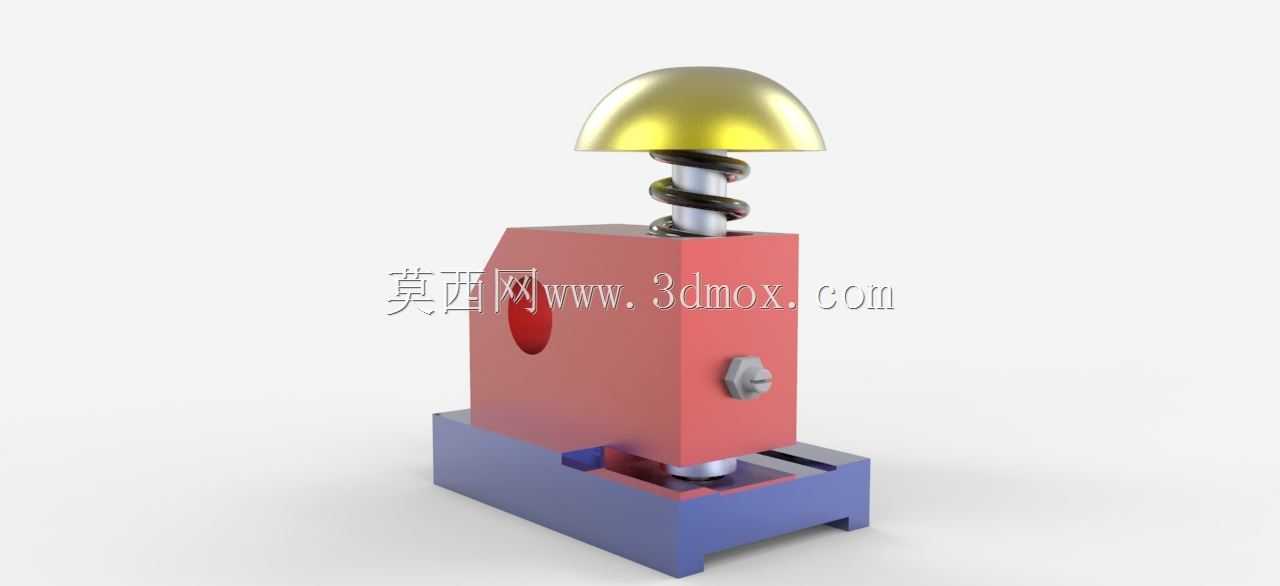

在文印加工、纸品包装、手工制作、教学实训等场景中，经常需要对薄型板材、纸张、塑料薄片、皮革边角料等物料进行精准冲孔作业，这类作业单次加工量不大，但对冲孔位置精度、操作便捷性、作业安全性有明确要求，大型自动化冲孔设备投入成本高、占地空间大，并不适配小批量、零散化的冲孔需求，这款手动按压式冲孔装置正是针对这类细分作业场景开发的小型作业工装。从实际作业逻辑来看，该装置的触发逻辑完全匹配人工操作的动作习惯，当待加工物料被送入冲头下方的定位区域后，操作人员只需向下按压顶部的按压帽，即可带动内部的冲杆垂直下行，冲头端部的刃口会对下方物料施加垂直剪切力，一次动作即可完成规整的冲孔作业，不会出现毛边、孔位偏移、物料拉扯破损的问题。松开按压帽后，套设在冲杆外侧的复位弹簧会自动带动冲杆回升至初始位置，整个作业循环无需额外的动力接入，也不需要复杂的操作培训，新入职的操作人员只需简单演示即可上手作业。从结构设计的思路来看，整个装置采用分层堆叠的装配逻辑，底部为实心基座，主要承担整机的配重与安装固定功能，基座上预留有与冲头同轴的落料孔，冲孔产生的废料会直接通过落料孔排出，不会堆积在作业区域影响后续加工；中部的红色主体框架为整个装置的核心承载结构，内部开设有垂直方向的导向孔，对冲杆的上下运动进行径向约束，避免冲杆下行过程中出现偏摆，保证冲孔的垂直度与孔型规整度，框架侧面设置有锁紧调节件，可以根据待加工物料的厚度调整冲头的下行行程，避免冲头过度下行磕碰基座造成刃口损坏，也能防止行程不足导致物料未被完全冲穿的问题；冲杆上部套设的复位弹簧经过刚度匹配，既不会因为弹簧弹力过大导致按压操作费力，也不会因为弹力过小出现冲头复位卡滞、无法回到初始位置的问题；顶部的蓝色半球形按压帽采用圆弧过渡设计，贴合操作人员手掌的按压弧度，长时间作业也不会出现手部硌伤的问题。在安装边界与外形尺寸方面，该装置整体采用立式紧凑布局，整机占地面积不足A4纸张的四分之一，可以直接放置在普通工作台面上使用，不需要额外的安装固定，也可以根据作业需求通过基座上的预留安装孔，将装置锁紧在专用工作台或者流水线旁的固定工位上，适配不同的作业场景。装置的冲头部分采用快换式结构设计，只需要松开侧面的锁紧螺丝，即可更换不同直径、不同孔型的冲头，满足圆孔、方孔、异形孔等不同的冲孔需求，不需要更换整机，大幅降低了多规格冲孔作业的工装投入成本。在实际使用过程中，该装置除了可以加工普通A4纸、卡纸、铜版纸等纸品物料外，更换适配的冲头后，还可以对厚度1mm以内的PVC薄片、皮革料、软橡胶片、薄铝箔等物料进行冲孔作业，适配文印店的票据装订冲孔、包装车间的吊牌冲孔、手工皮具的缝线孔加工、教学实训中的机构演示等多种作业场景。相较于传统的手持式打孔钳，该装置的冲孔作用力垂直向下，操作人员只需要施加向下的按压力即可，不需要手部施加夹持力，长时间作业的劳动强度更低，同时孔位精度更高，不会因为手部晃动导致孔位偏移；相较于电动冲孔设备，该装置不需要接入电源，没有电气故障风险，维护成本极低，日常使用只需要定期在导向孔内添加少量润滑脂，对冲头刃口进行防锈保养即可，不需要复杂的维护操作，非常适合零散小批量的冲孔作业场景。在结构建模过程中，所有配合面均按照实际加工的公差要求进行了间隙匹配，导向孔与冲杆的配合采用小间隙滑动配合，既保证运动顺畅，又不会出现过大的间隙导致冲头偏摆，弹簧的安装位置设置有定位台阶，避免弹簧在压缩回弹过程中出现移位卡滞，基座的落料孔直径大于冲头直径，保证废料可以顺畅落下，不会出现废料卡堵在冲头与基座之间的问题。整个装置的所有零部件均采用常见的机加工与注塑工艺即可生产，没有复杂的异形曲面结构，加工难度低，生产成本可控，非常适合作为小型工装进行批量生产推广，也可以作为机械基础教学中的机构案例，帮助学习者理解凸轮冲压、弹簧复位、滑动导向等基础机械结构的实际应用逻辑。
