工业产线接触式位置检测装置结构设计

在离散制造产线的工位定位、工件到位校验环节，接触式位置检测装置的可靠性直接决定整线节拍稳定性与防错能力，这款检测结构的设计完全围绕车间现场的实际工况展开，没有冗余的装饰性结构，每一处几何特征都服务于检测动作的稳定实现。从实际应用场景来看，这类检测结构常部署在装配工位的工件到位判断、工装夹具的夹紧确认、输送线末端的工件挡停校验位置，相比非接触式的光电检测，接触式结构对车间内的切削液飞溅、金属粉尘、焊接弧光干扰有更强的耐受能力，不会因为现场光线变化、工件表面反光出现误触发，在机加工上下料、小型部件压装、五金件分拣工位的适配性极强。

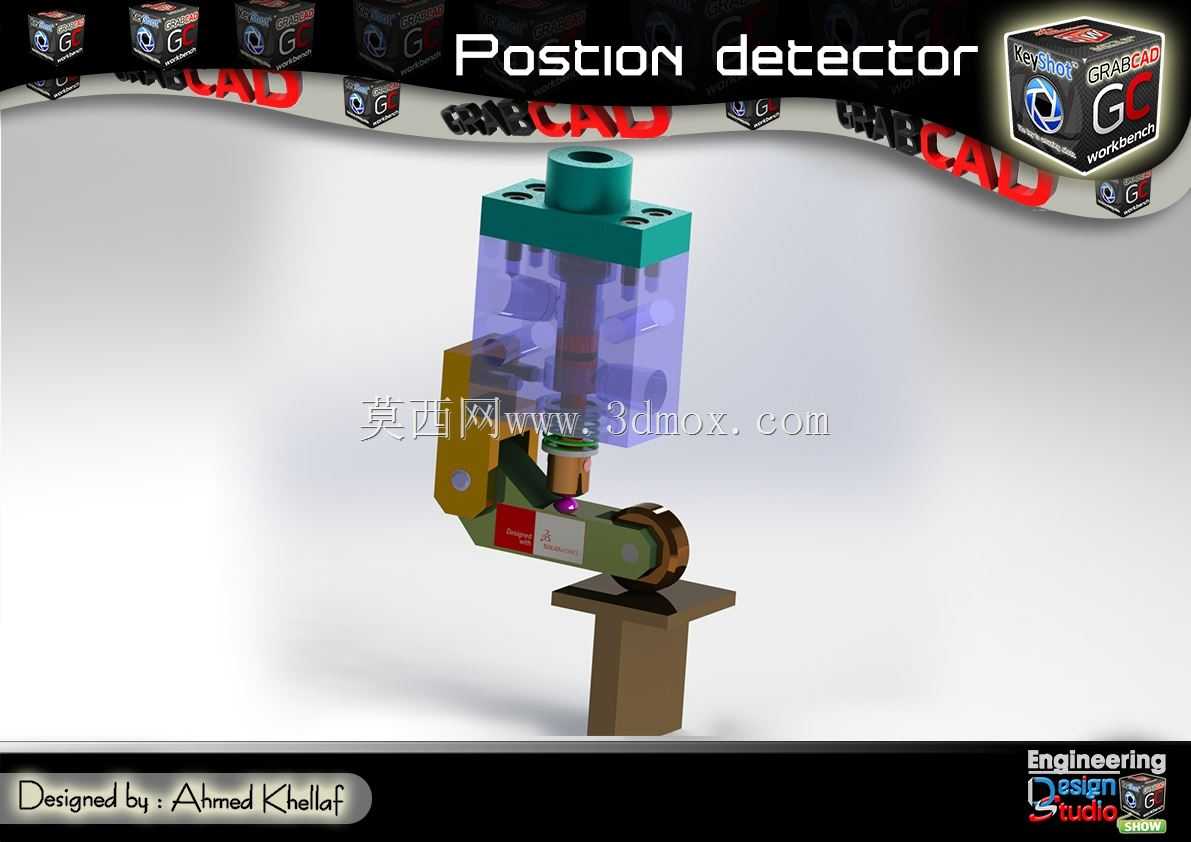

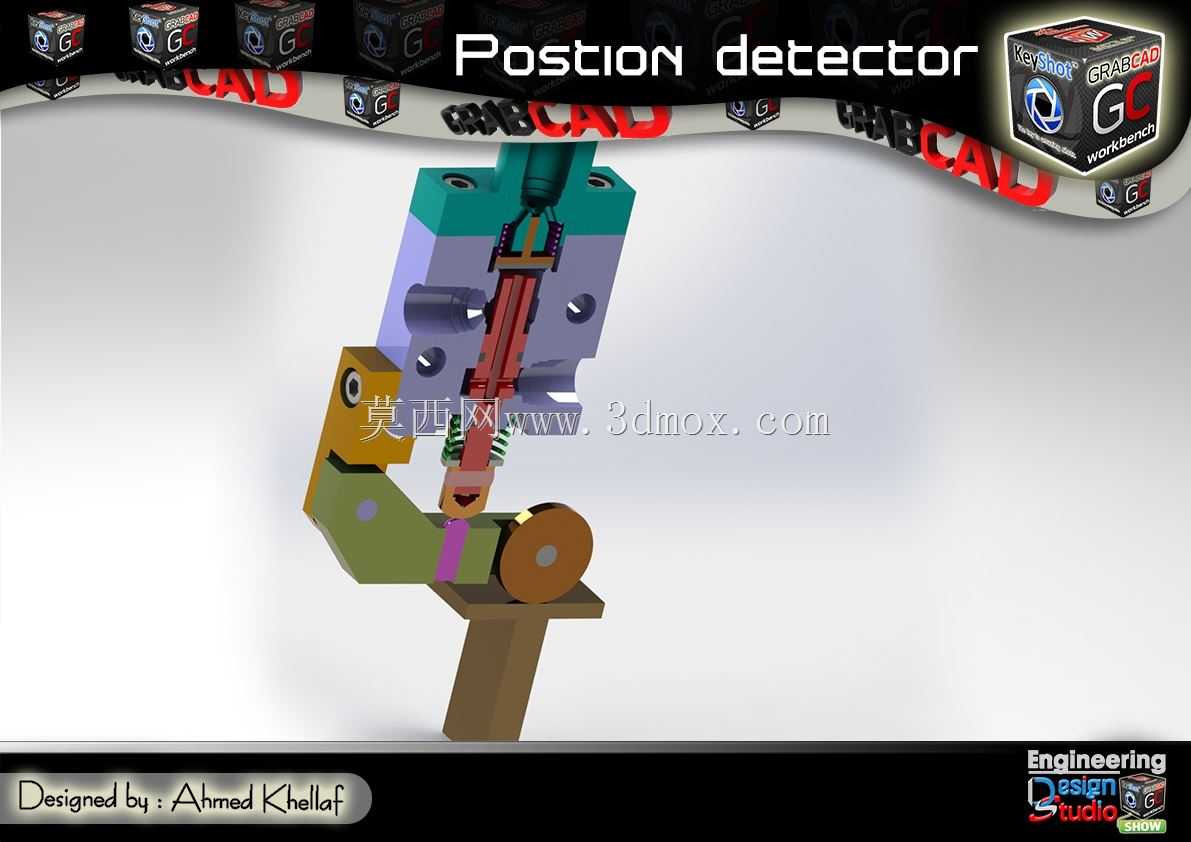

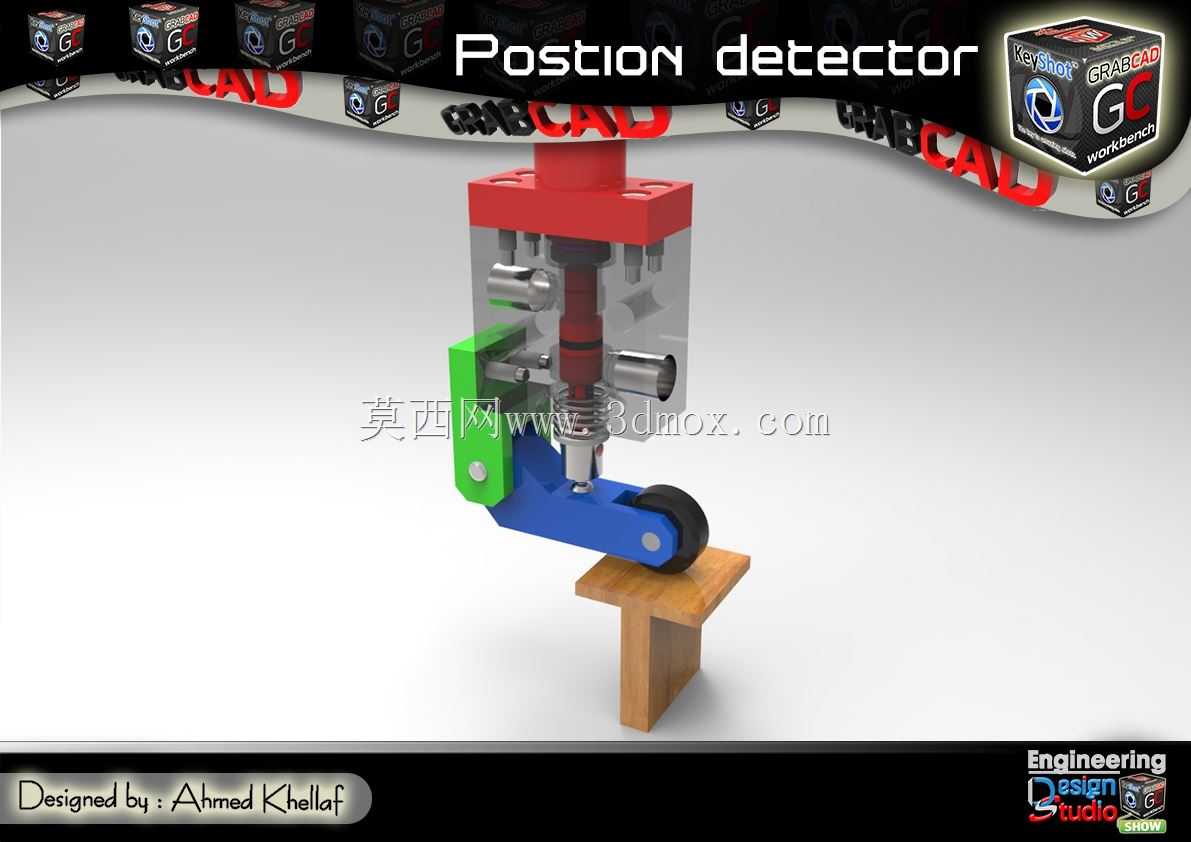

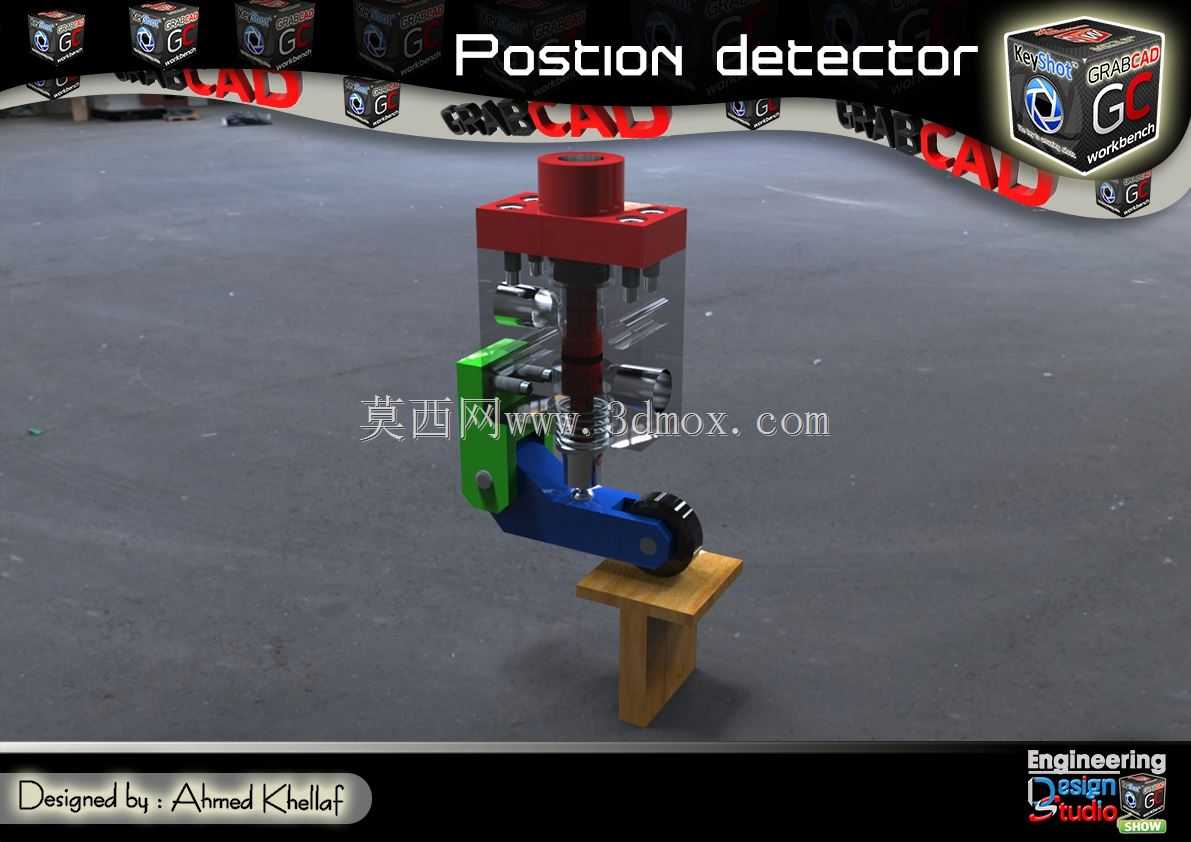

从功能特性上拆解，这套结构采用垂直导向的动作逻辑，顶部的安装法兰预留了四个对称的安装孔，可直接固定在工位的铝型材支架或者工装立板上，安装法兰下方的导向腔体内部集成了复位弹性元件，当下方检测轮接触到被检测工件时，检测摆臂会绕铰接轴产生小幅角位移，同时带动内部的触发件产生轴向位移，触发内置的检测元件输出到位信号，当工件离开检测范围后，复位元件会带动整个动作机构回到初始位置，等待下一次检测循环。摆臂末端采用包胶检测轮设计，接触工件时为滚动摩擦，不会刮伤工件表面，也不会因为硬接触产生撞击异响，长期运行的磨损量远低于固定式检测头。

设计思路上完全遵循模块化的装配逻辑，整个结构拆分为安装固定段、导向复位段、摆臂触发段、接触检测段四个独立模块，各模块之间通过标准紧固件连接，后期维护时不需要整体拆卸，仅需更换磨损的检测轮或者失效的弹性元件即可，大幅降低现场运维的时间成本。导向腔体采用半透明的防护外壳，既可以阻挡车间内的粉尘、切削液进入内部运动副，也可以让运维人员直接观察内部的复位状态，不用拆解外壳就能判断机构是否卡滞。摆臂与导向杆的铰接位置采用自润滑衬套，不需要定期加注润滑脂，在长期往复摆动的工况下也不会出现卡滞问题，适配产线24小时连续运行的需求。

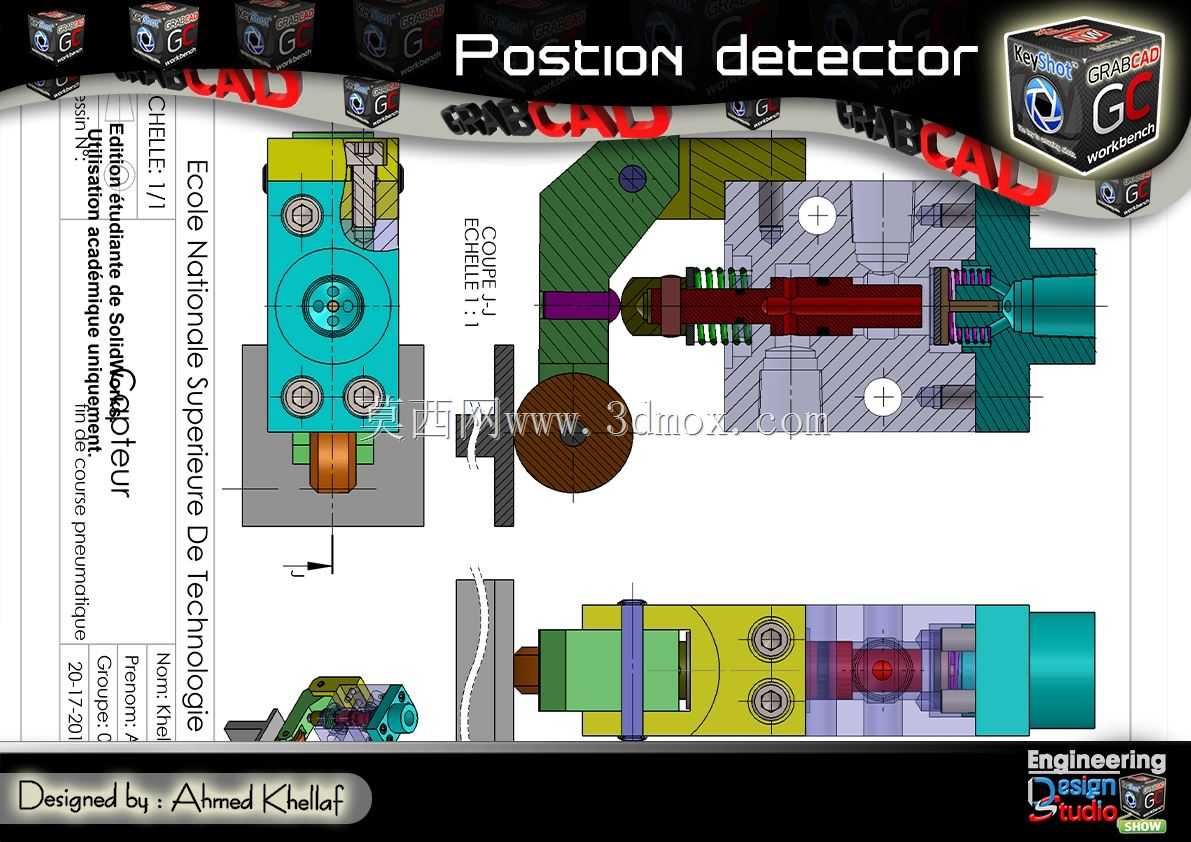

关于安装边界与尺寸适配，这套结构的整体安装高度控制在120mm以内，安装法兰的横向尺寸为48mm*40mm，四个安装孔的孔距为38mm*30mm，适配市面上绝大多数标准工业铝型材的安装槽距，不需要额外制作过渡连接板。摆臂的初始下探位置距离安装法兰基准面的垂直距离为95mm，有效检测行程为15mm，当工件高度偏差在±5mm范围内时，都可以稳定触发检测信号，不会因为工件的尺寸公差出现漏检。检测轮的直径为12mm，接触工件时的接触压力控制在5N以内，不会对薄壁类、易变形的小型工件产生压痕，也不会因为接触压力过大导致工件移位。结构的侧向安装预留了两个M4的螺纹孔，既可以垂直向下安装检测输送线上方的工件，也可以侧向安装检测工装夹具的侧向夹紧位置，安装姿态的适配性较强。

从运动可靠性角度考虑，设计时特意将复位元件的预压力设置为触发所需压力的1.5倍，避免因为设备运行的振动导致机构误触发，同时导向杆的行程做了2mm的冗余设计，即使摆臂受到轻微的侧向冲击力，也不会导致内部结构硬碰撞损坏。所有外露的金属结构件都做了发黑防锈处理，适配车间内潮湿、有切削液腐蚀的工况，不会因为长期运行出现锈蚀卡滞。检测轮的包胶材质采用耐油聚氨酯，接触切削液、润滑油后不会出现溶胀变硬的问题，长期接触金属工件也不会出现过度磨损，正常工况下的使用寿命可以达到百万次检测循环以上。
