立式镜面不锈钢承压罐体三维结构设计

该立式承压罐体主要应用于民用净水处理、小型化工流体输送、食品级物料稳压存储等工业场景，可作为供水系统稳压罐、泳池水处理砂缸、小型化工制程缓冲罐使用，能够在系统压力波动时吸纳水锤冲击、稳定管路压力，也可承载过滤介质完成流体的杂质截留、气液分离等工艺环节，适配民用商用供水、暖通循环、精细化工流体输送等多类工况的安装需求。

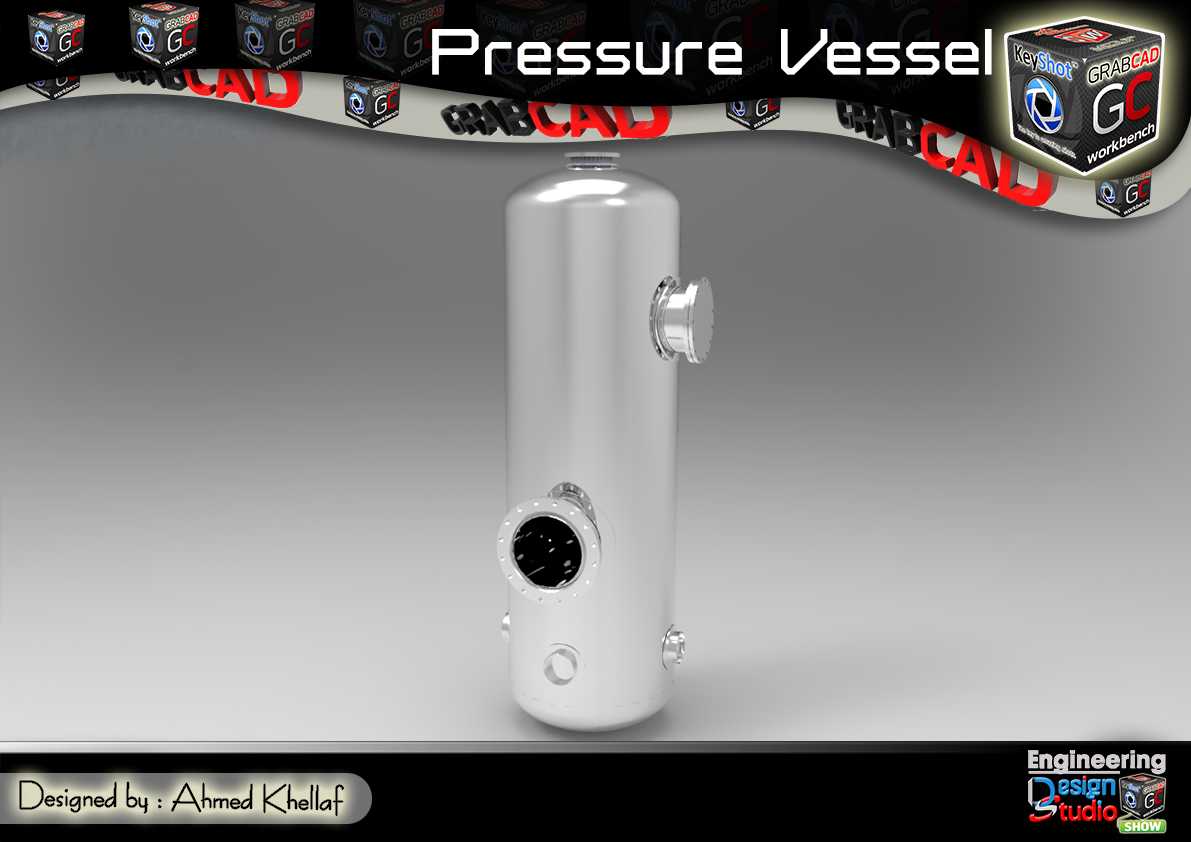

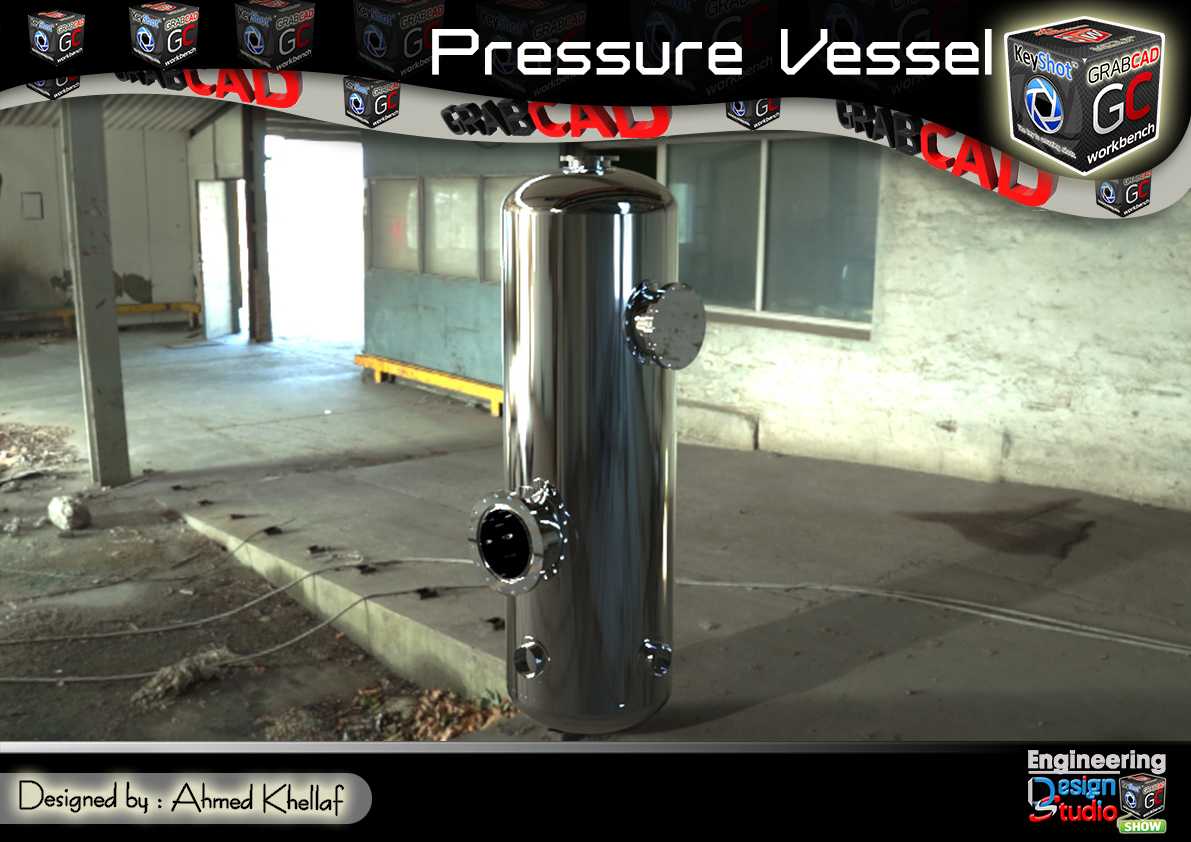

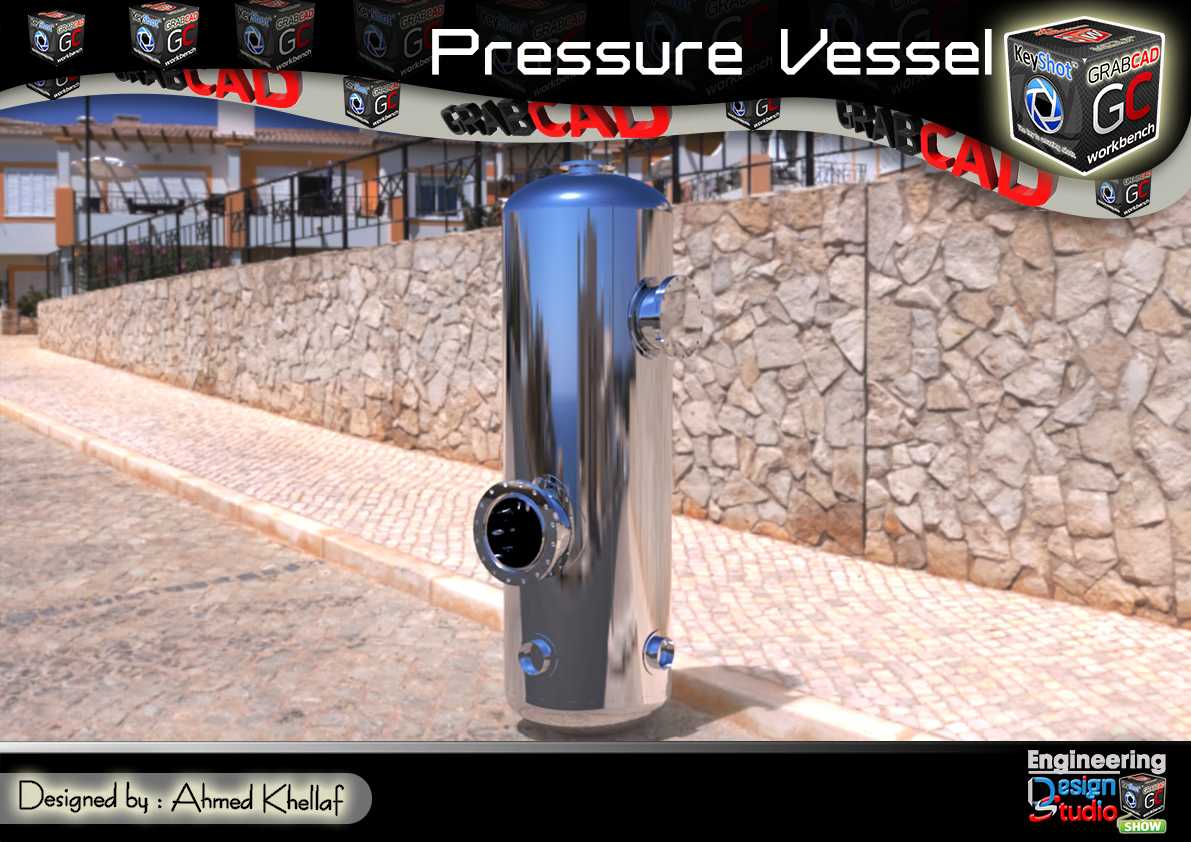

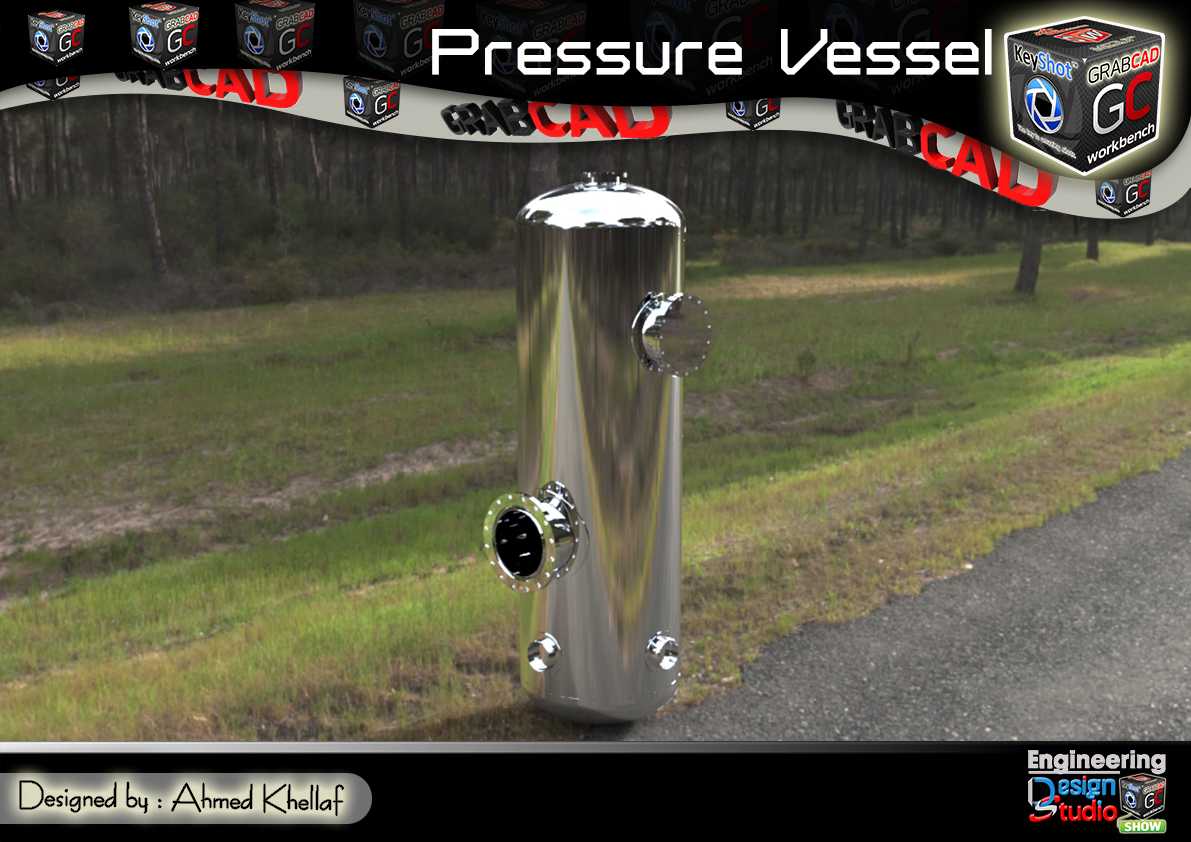

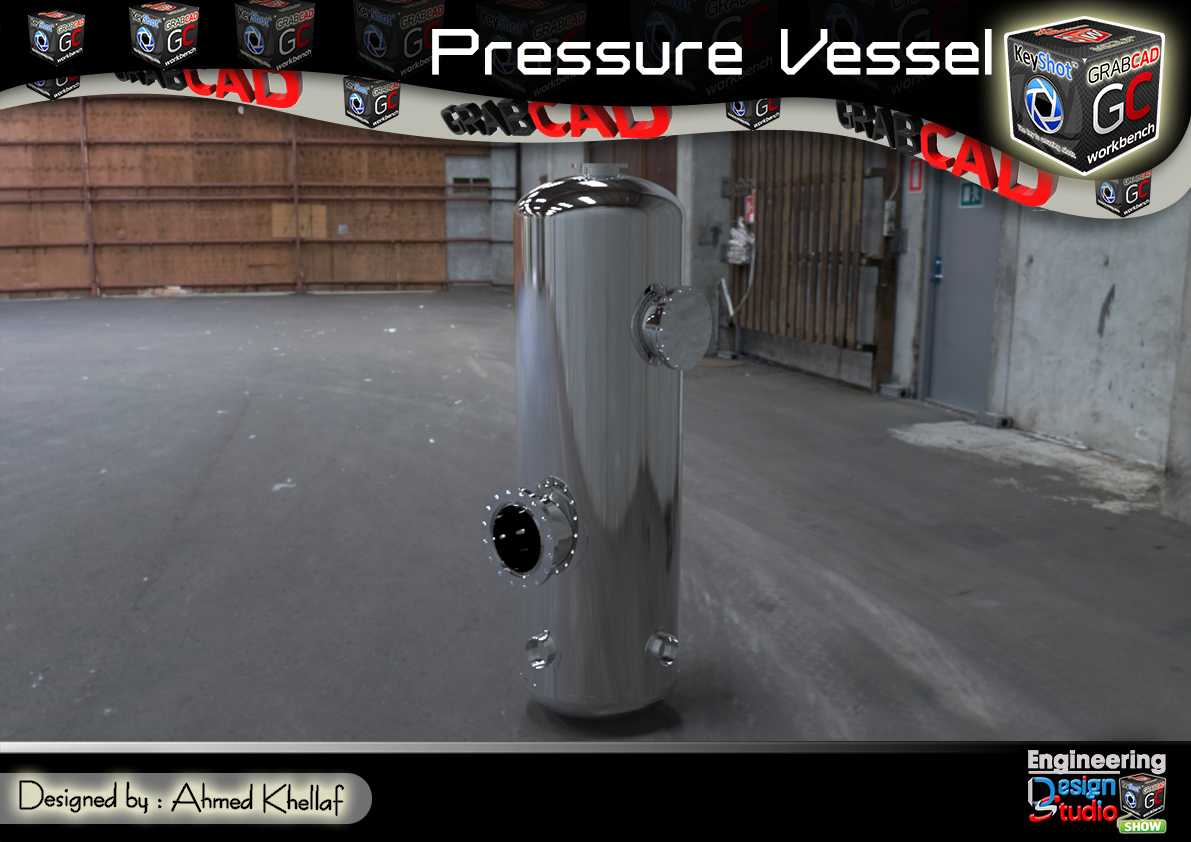

罐体整体采用立式圆柱结构设计，主体选用镜面抛光不锈钢材质，既满足食品级、卫生级工况的介质接触要求，也具备优异的抗锈蚀、抗承压变形能力。罐体上下端采用标准椭圆封头结构，相较于平端盖结构可大幅分散内部压力带来的应力集中，提升整体承压安全系数；筒体侧面设置多组标准快装卡箍接口，分别对应介质进、出口，排污口，压力表/安全阀安装口以及排气口，接口位置沿筒体周向分层排布，既符合管路安装的操作习惯，也避免接口过近导致的管路干涉问题。

设计过程中优先考虑承压安全与安装适配性，筒体壁厚根据常规1.0MPa工作压力等级计算选取，搭配圆角过渡的接口焊接结构，降低焊缝位置的应力集中风险；罐体底部设置三个均匀分布的支脚安装位，可直接搭配配套支脚落地安装，也可通过支脚预留的安装孔配合膨胀螺栓固定于混凝土基础或设备机架上，安装边界预留充足的管路操作空间，侧面主操作接口距离安装基准面的高度符合人体工程学操作范围，无需额外登高即可完成阀门拆装、仪表调试等日常操作。顶部封头预留的备用接口可根据实际工况加装安全阀、排气阀或者压力传感器，无需额外对筒体进行二次开孔加工，适配不同场景的定制化改装需求。

整体结构无多余外凸构件，外表面镜面抛光处理既便于日常清洁维护，也能减少外部杂质在罐体表面的附着残留，适配卫生要求较高的食品、饮用水处理场景；内部腔体做圆弧过渡处理，无清洁死角，可满足定期冲洗、消杀的维护要求，避免介质残留导致的二次污染问题。
