TE品牌12V75A单刀单掷汽车电源继电器

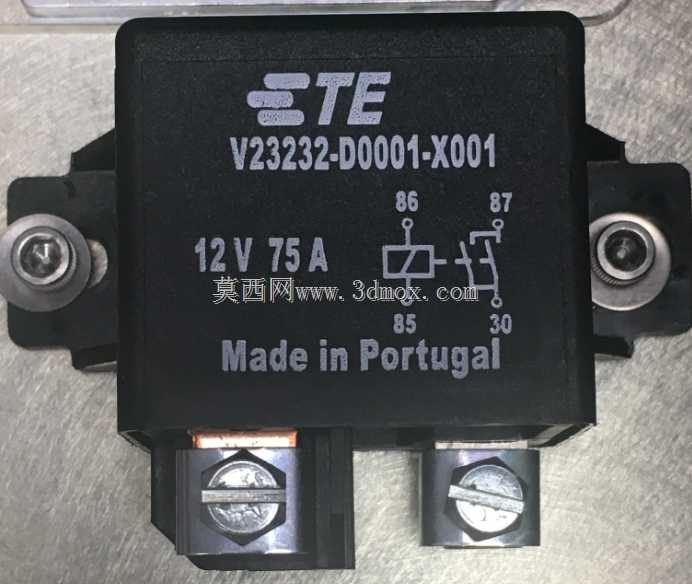

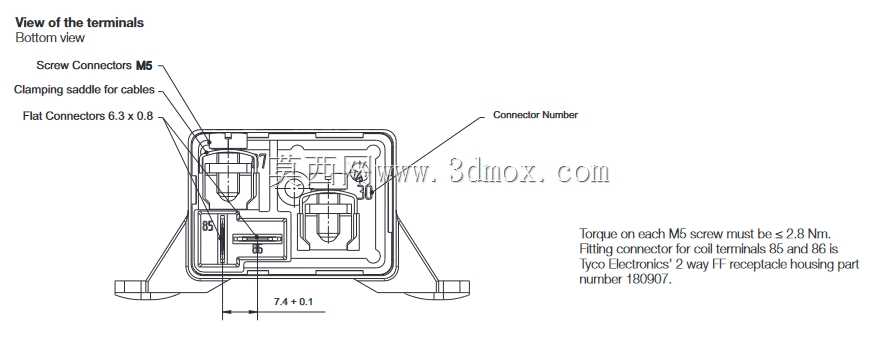

　　这款大电流单刀单掷继电器主要面向车载低压配电场景设计，常见于重型商用车、改装越野车、工程作业机械的主电源通断回路，也可适配工业控制柜内的直流负载切换需求，负责在控制信号触发下完成75A额定电流的负载通断，避免小电流开关直接承载大电流造成的触点烧蚀、线路过热问题。从结构设计来看，本体采用阻燃增强尼龙外壳包裹内部电磁线圈与触点组件，顶部采用激光蚀刻标识清晰标注引脚定义与参数，85、86为线圈控制引脚，30接常电输入，87为负载输出端，接线端采用大厚度铜质镀锡接线片，其中主回路接线片额外做了加宽处理，降低大电流工况下的接触电阻与发热量，双触点结构设计可有效分散分断时的电弧能量，相比单触点结构大幅提升带载分断寿命，减少触点熔焊风险。

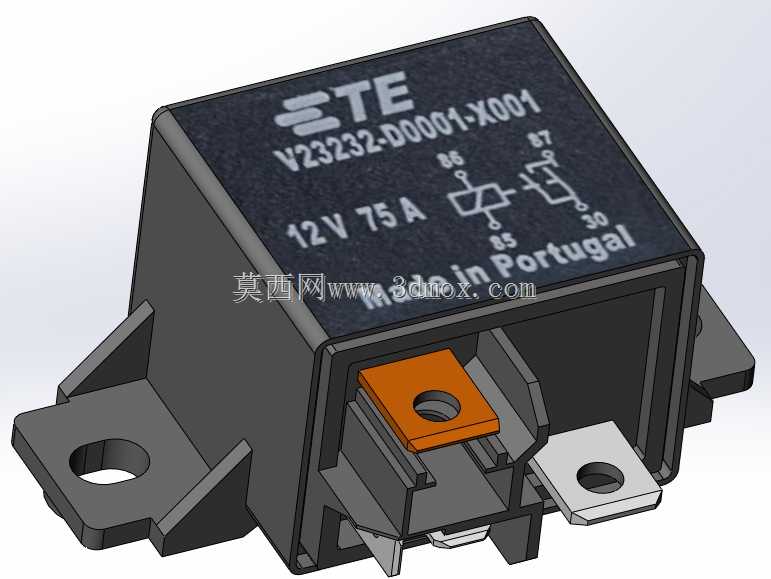

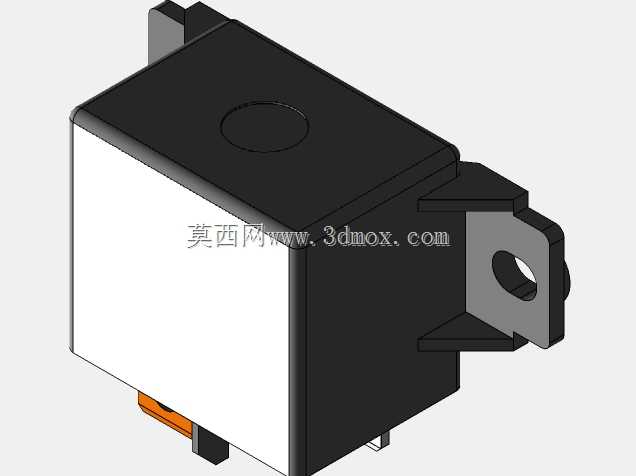

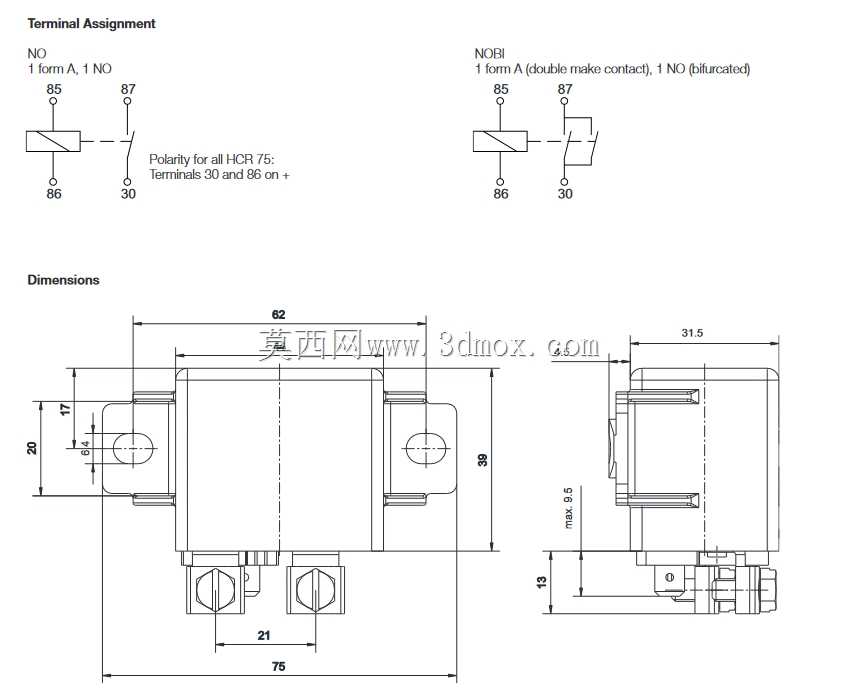

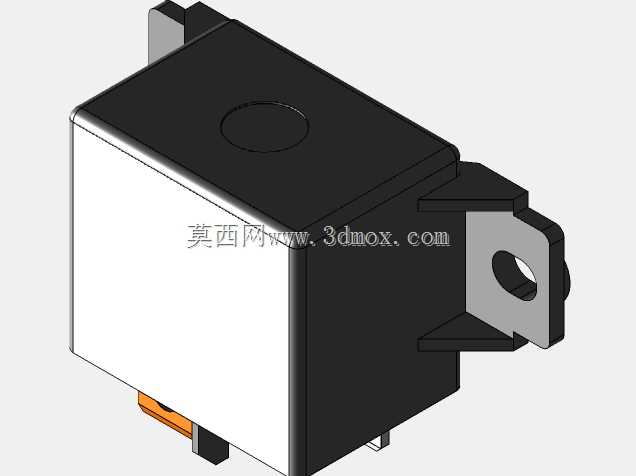

　　安装结构上本体两侧延伸出带安装孔的固定支脚，支脚与本体一体注塑成型并内嵌金属衬套，避免安装锁紧时塑料支脚开裂，安装孔位适配M6规格螺栓，可直接固定在车身钣金、设备安装梁的预留孔位上，安装时需注意主回路接线片的朝向，预留足够的接线空间与线束弯曲半径，避免线束与周边金属部件干涉磨损。建模过程中严格还原实物的装配公差，外壳的卡扣结构、内部线圈的绕制空间、触点的行程间隙都按照实物测绘尺寸还原，固定支脚的安装孔中心距、接线片的孔径与伸出长度都做了精准匹配，可直接用于整车电器布置的干涉检查、配电盒的结构设计校核，也可作为维修替换时的安装尺寸参考。实际选型使用时需注意，线圈额定电压为12V直流，控制回路需匹配对应的电压等级，

　　主回路虽然额定载流为75A，但持续带载建议预留20%左右的电流余量，感性负载场景下需额外搭配续流二极管吸收线圈断开时的反向电动势，延长继电器使用寿命，安装位置需避开高温热源与直接淋水区域，虽然本体做了基本的防尘处理，但长期在高湿度、高腐蚀环境下使用建议额外增加防护套。建模时对外壳表面的磨砂质感、接线片的金属镀层质感、标识的蚀刻深度都做了细节还原，引脚的倒角、支脚的加强筋结构都没有省略，导入装配环境后可直接完成虚拟装配，验证安装空间是否充足，线束走向是否合理，避免实际装车或装机时出现装配干涉问题。
