带安装底座防护上盖的5V继电器组件

项目分类:3D模型 发布时间:2021-10-16 ID:325834
  • 带安装底座防护上盖的5V继电器组件
  • 带安装底座防护上盖的5V继电器组件

在低压控制回路的板载集成场景里,这类带配套外壳的5V继电器组件,是解决板载继电器防护、安装定位、绝缘隔离需求的常用结构件,常见于小型工控板、智能家居控制模块、小型自动化设备的信号转接板上,用来承载4x5规格的5V继电器,实现弱电信号对小功率负载的通断控制。

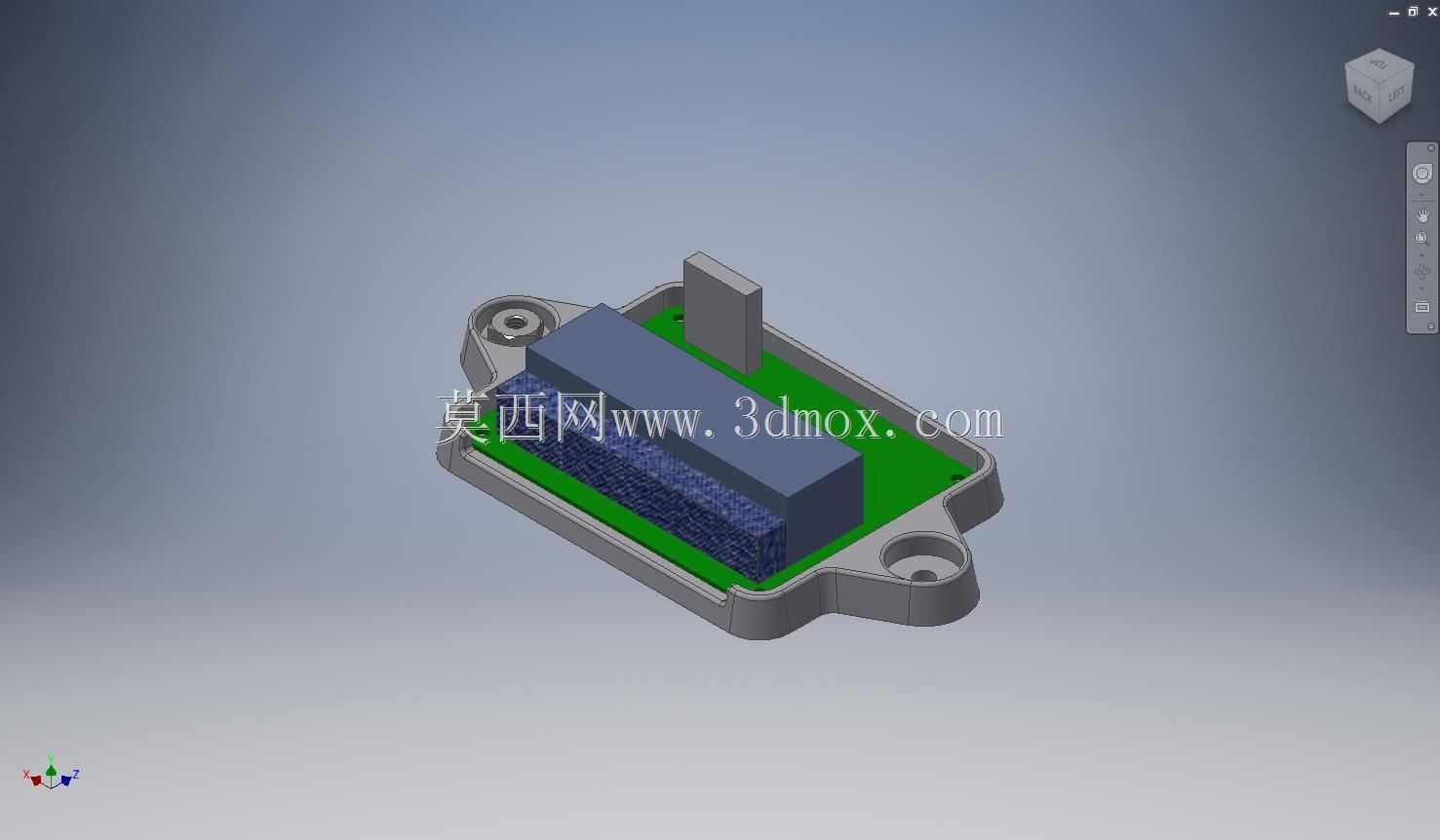

从实际使用场景来看,裸装的板载继电器直接焊接在PCB上时,引脚容易受外力拉扯脱焊,继电器本体也容易被周边结构件磕碰,同时相邻继电器之间如果没有绝缘隔离,在潮湿、多尘的使用环境里容易出现爬电、短路隐患,这套带底座和上盖的结构,就是针对这些现场问题设计的。底座部分直接贴合PCB板面,预留了继电器引脚的穿接空位,焊接时可以给继电器提供预定位,避免波峰焊或者手工焊时继电器出现偏移、引脚歪扭的问题,同时底座的两个带安装孔的凸耳,是用来给整个PCB组件提供额外固定点位的——很多小型控制板除了靠板边的安装柱固定,在继电器这类重量稍大的元件附近增加固定点,能避免设备运输、运行振动过程中PCB出现弯折,导致焊点开裂。

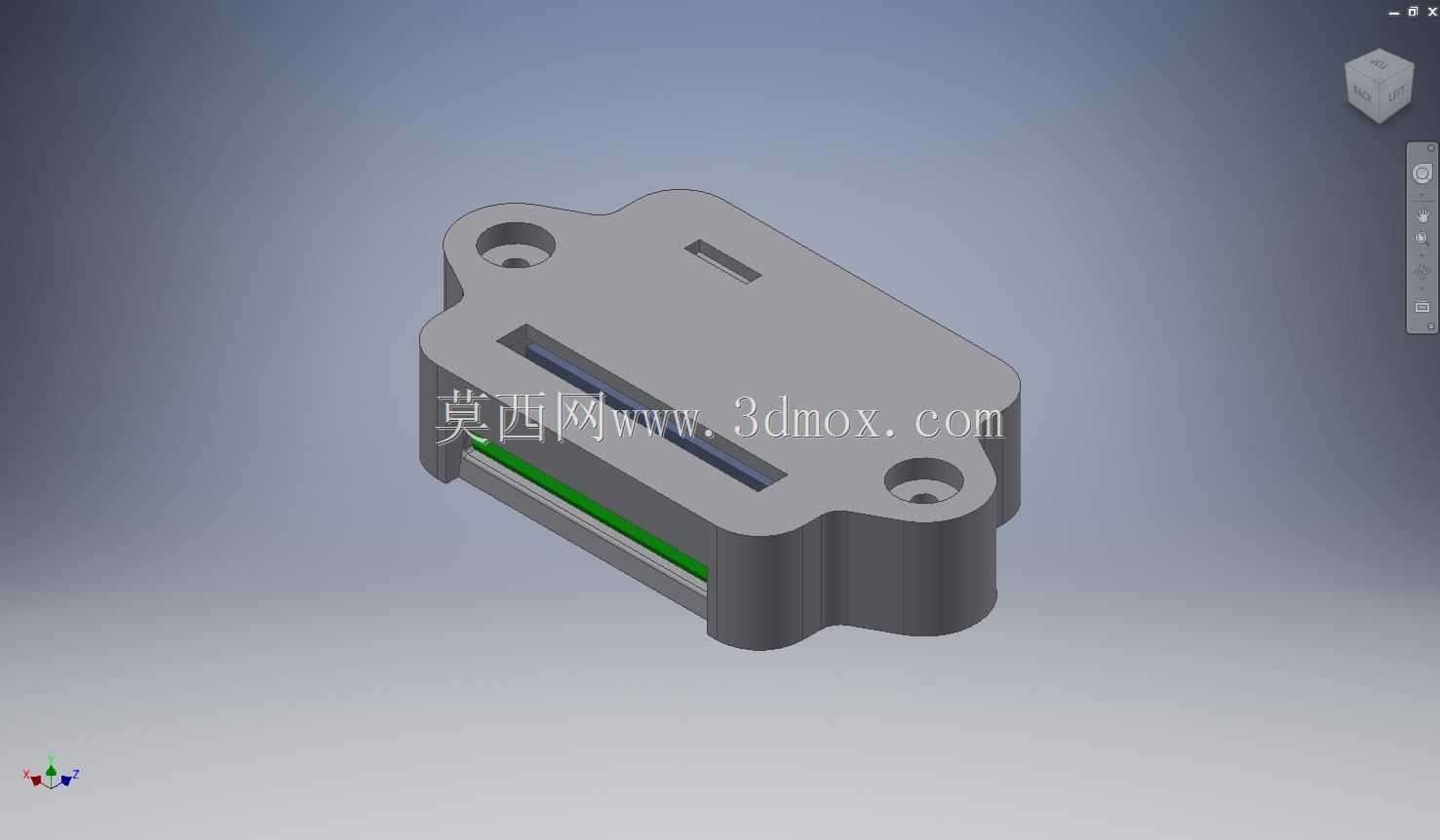

上盖部分的设计做了几处针对性的结构:首先侧面预留了继电器动作状态的观察缝隙,不用拆开外壳就能看到内部继电器的动作指示件位置,方便现场调试时判断继电器是否正常吸合;上盖和底座的扣合结构做了止口设计,扣合后缝隙均匀,既能阻挡日常环境里的灰尘、飞溅的细小杂物落到继电器触点附近,也不会完全密封,避免继电器频繁动作时内部积热无法散出。外壳的边角都做了圆角过渡,没有尖锐的棱角,在装配时不会划伤操作人员的手部,也不会刮损周边的导线绝缘层。

设计时的尺寸边界完全匹配4x5规格的5V继电器本体尺寸,内部腔体预留了0.2mm的装配间隙,既不会因为间隙过大导致继电器在壳体内晃动,也不会因为尺寸过紧造成装配困难、压损继电器外壳。两个安装孔的中心距按照常规小型控制板的安装孔位标准设置,孔位做了沉台设计,装配螺丝时螺丝头不会高出外壳表面,避免和上层的结构件产生干涉。外壳的整体高度控制在常规板载元件的高度范围内,不会因为加装外壳导致整个PCB组件的装配高度超标,适配大部分标准的电气安装盒、设备内部的安装腔空间。

从结构选型的角度来说,这类外壳结构适合批量注塑生产,壁厚均匀,没有明显的壁厚突变区域,注塑时不容易出现缩痕、缺料的问题,扣合结构的变形量在塑料件的弹性变形范围内,多次拆装也不会出现断裂。在实际建模过程中,需要重点关注引脚穿位的尺寸精度,孔位偏移会直接导致继电器无法顺利插装,安装孔的位置度公差需要控制在合理范围内,避免装配时螺丝无法顺利穿入。另外外壳内壁和继电器本体之间的间隙要均匀,避免继电器动作时的振动传递到外壳上产生共振异响,上盖的观察缝隙宽度控制在1mm左右,既能看清内部状态,也能防止较大的异物掉入壳体内。

在不同的应用场景里,这套结构可以根据实际使用需求调整材质,普通室内环境用常规ABS材质即可满足绝缘、强度要求,如果是在有一定温度要求的工业场景,可以换成阻燃PC材质,提升耐热和阻燃性能。底座和PCB贴合的面做了微凸的支撑筋,不会完全贴死PCB板面,给PCB表面的走线、焊盘留出足够的安全间隙,避免外壳压伤PCB表面的阻焊层,造成短路隐患。
