DIN472标准孔用弹性挡圈结构设计

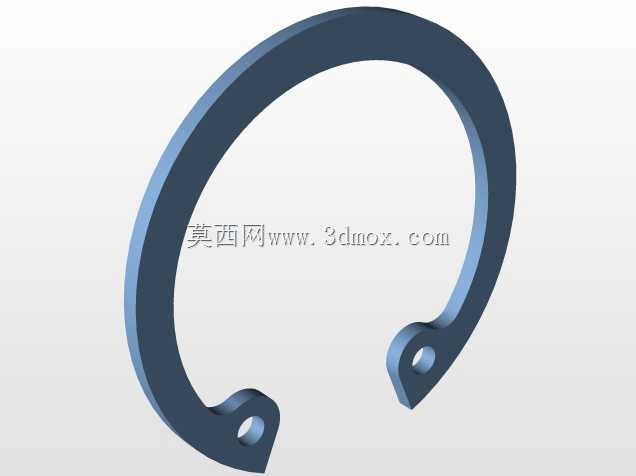

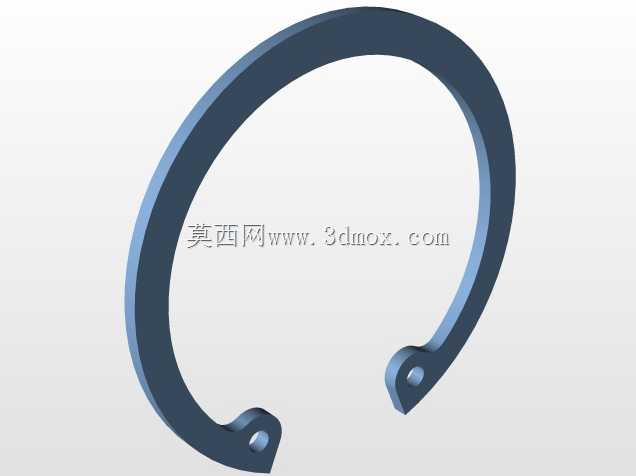

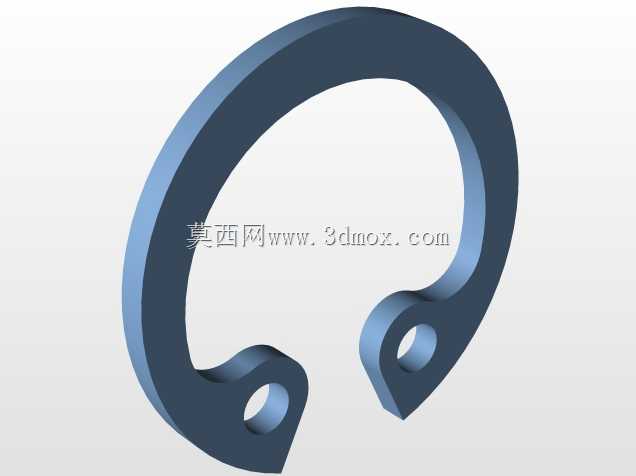

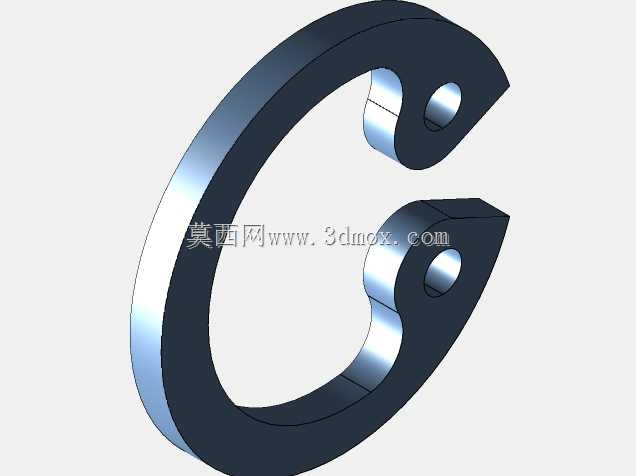

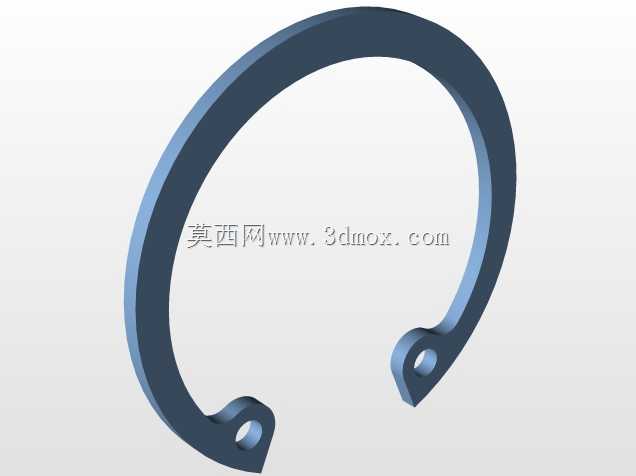

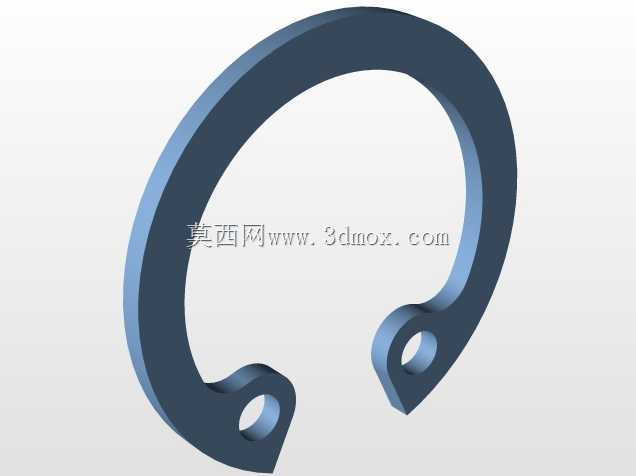

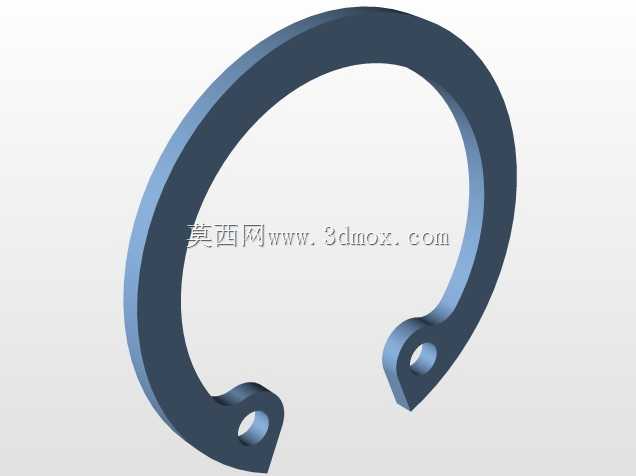

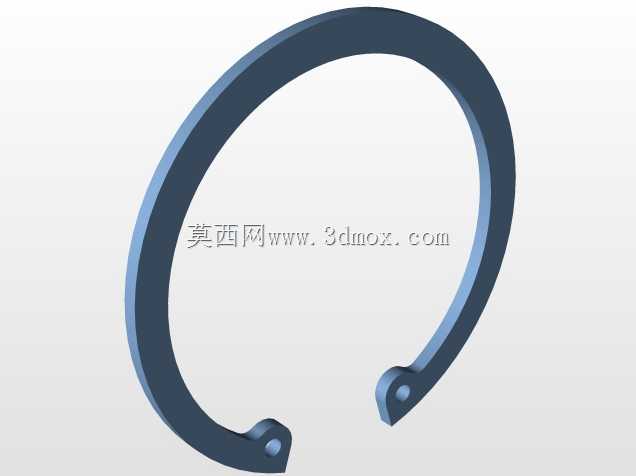

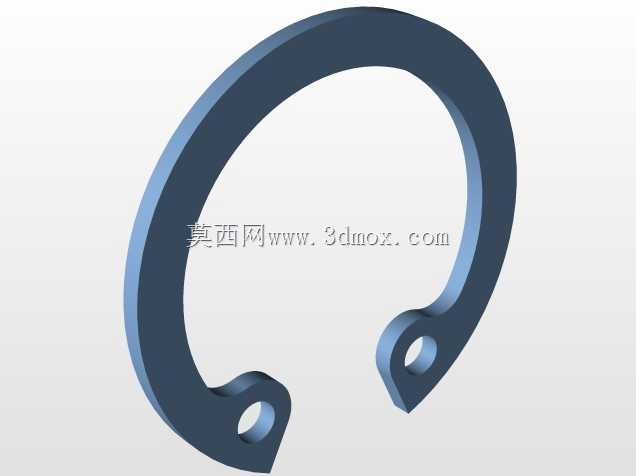

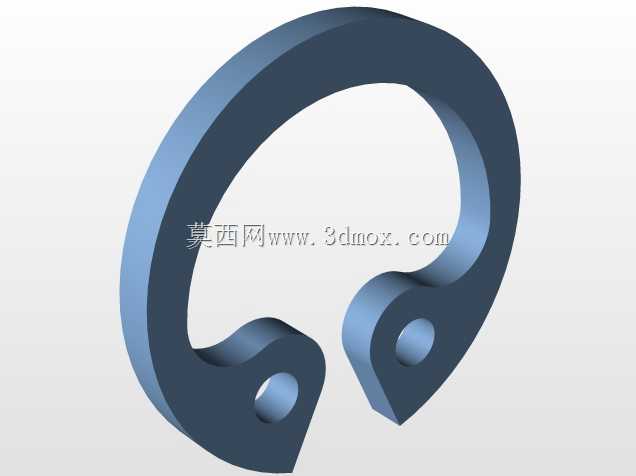

在机械传动与装配场景中，孔用弹性挡圈是极为常见的轴向限位零件，这类零件主要安装于预制的环形卡槽内，用来限制轴承、套筒、齿轮等套类零件的轴向窜动，避免装配部件在设备运行过程中出现轴向位移，保障传动系统的装配精度与运行稳定性。本次设计的DIN472标准孔用弹性挡圈，适配公称直径20mm的安装内孔，整体采用开口环形结构设计，挡圈自由状态下的外径略大于安装孔的卡槽内径，装配时通过专用卡钳捏住挡圈端部的两个工艺小孔，将挡圈收缩至小于卡槽内径的尺寸后放入孔内卡槽，松开后挡圈依靠自身弹性张力卡入卡槽，实现轴向定位。

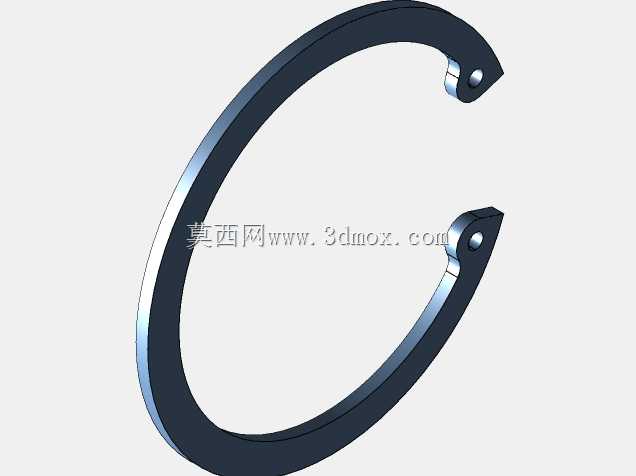

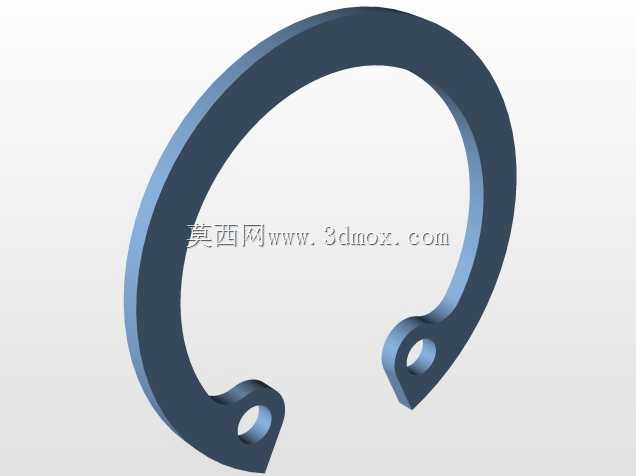

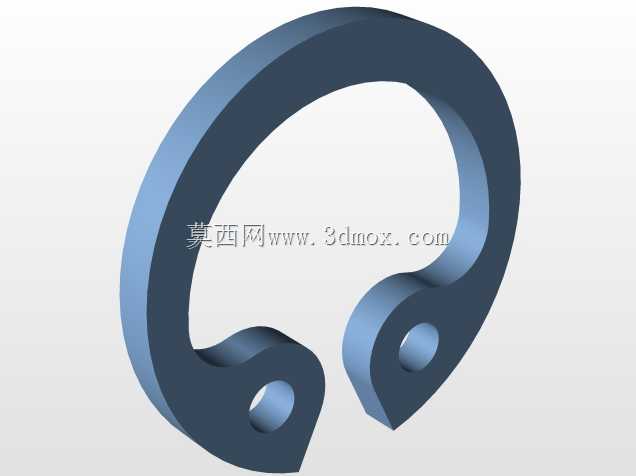

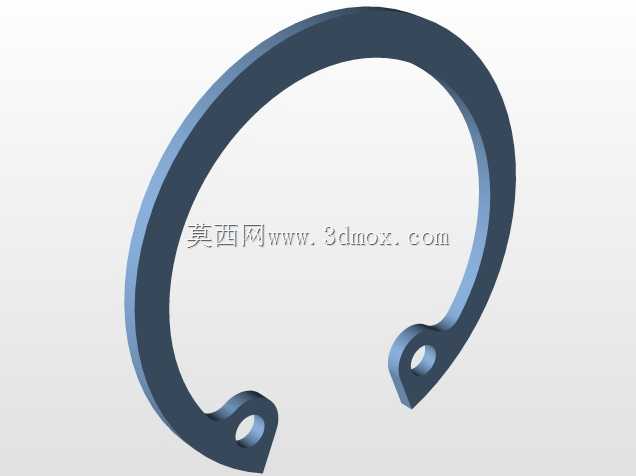

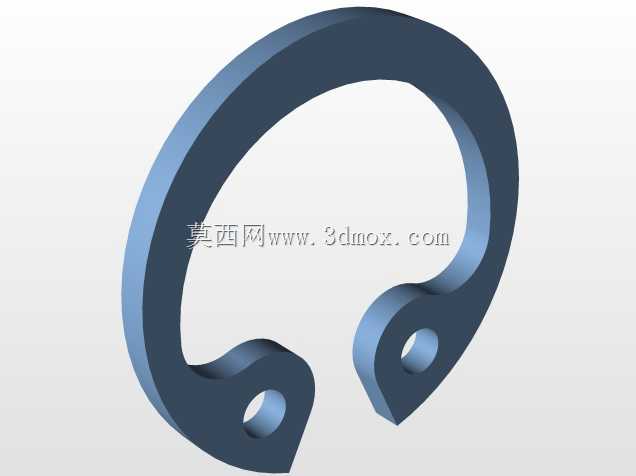

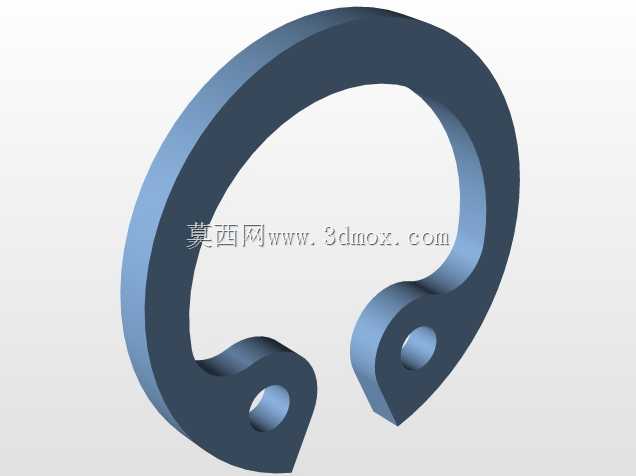

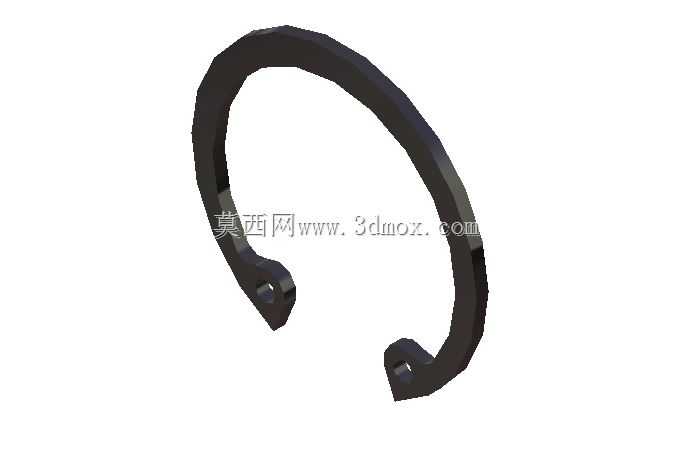

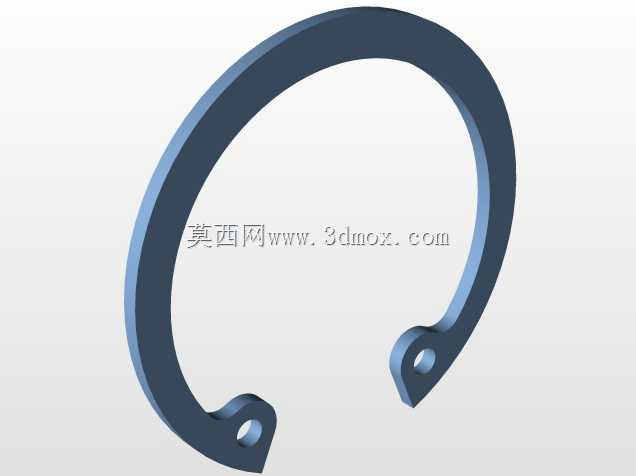

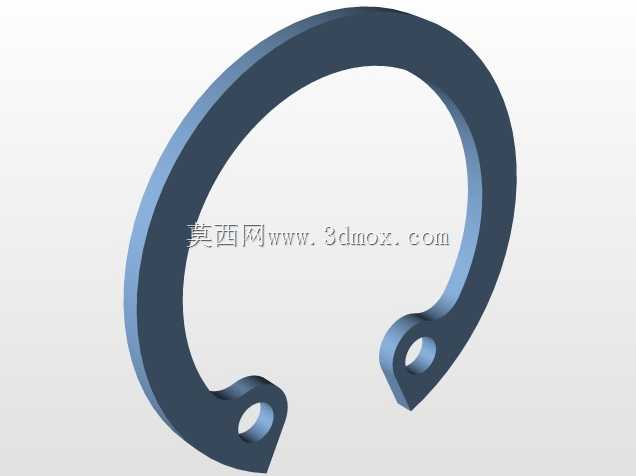

从结构细节来看，挡圈的截面为矩形，厚度尺寸经过标准校核，能够匹配对应规格卡槽的深度与宽度，挡圈开口处设置的两个小孔是装配工艺孔，专门用于卡钳钳头的插入，方便装配过程中对挡圈施加径向收缩力，避免装配时挡圈出现塑性变形。挡圈的内外径尺寸公差严格遵循DIN472标准要求，外径D27.5为自由状态下的最大外径，安装后卡入卡槽的部分能够完全贴合卡槽侧壁，承受轴向载荷时不会轻易从卡槽中脱出。挡圈端部的小圆弧过渡设计，能够减少装配过程中对孔壁和卡槽边缘的刮擦，降低装配时的零件损伤概率，同时也能减少应力集中，提升挡圈自身的抗疲劳性能。

在实际设备应用中，这类挡圈广泛出现在减速器、泵体、电机端盖、变速箱等需要轴向限位的装配位置，相比轴肩、圆螺母等轴向定位方式，孔用弹性挡圈占用的装配空间极小，不需要在孔内加工螺纹或者额外的定位台阶，能够有效简化壳体类零件的加工工艺，降低零件加工成本，同时装配与拆卸都极为便捷，不需要复杂的专用工装，仅用卡簧钳即可完成操作，非常适合批量装配的生产线场景。

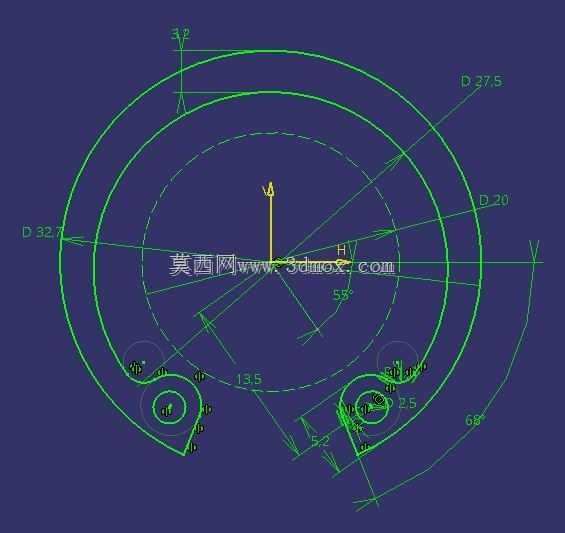

设计过程中首先明确了安装边界：适配的安装孔直径为20mm，对应卡槽的直径尺寸为21.5mm，卡槽宽度匹配挡圈厚度，挡圈安装后突出卡槽的高度为1.35mm，这个突出高度刚好能够抵住被限位零件的端面，既不会因为突出量过大干涉其他零件的装配，也不会因为突出量过小导致限位失效。挡圈的开口角度经过优化，55度的开口角度既保证了挡圈收缩时有足够的变形量，能够顺利装入孔内，又不会因为开口过大导致挡圈安装后张力不足，出现松脱的情况。挡圈上标注的3.2尺寸为端部工艺孔的中心距，这个尺寸匹配标准卡簧钳的钳头间距，保证通用工具能够顺利完成装配操作。

从材料选型的适配性来看，这类挡圈通常采用弹簧钢冲压成型，经过热处理后具备足够的弹性与硬度，能够承受一定的轴向冲击载荷，在长期交变载荷作用下也不会出现弹性衰减。设计时特意对挡圈的圆弧过渡处做了圆角处理，避免冲压过程中出现应力裂纹，同时也能减少工作过程中应力集中导致的断裂风险。在装配场景中，需要注意挡圈的安装方向，确保挡圈完全卡入卡槽后再装入被限位零件，避免挡圈偏斜导致的限位失效，对于有冲击载荷的应用场景，还可以搭配挡圈槽的倒角设计，进一步提升挡圈的固定可靠性。

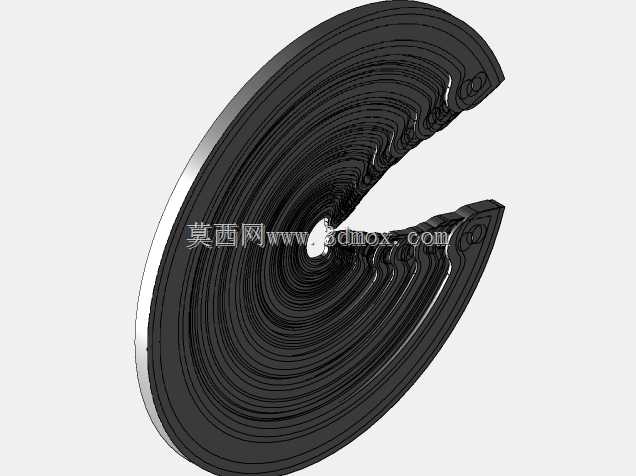

这类标准件的三维建模过程中，需要严格把控尺寸链的匹配关系，挡圈的自由状态尺寸、收缩变形量、安装后的张力范围都需要和标准参数对齐，避免建模时出现尺寸偏差导致后续装配干涉。建模时先绘制环形的基础轮廓，再绘制开口处的结构与工艺孔，通过拉伸得到基础实体后，对边缘做倒圆角处理，还原真实零件的工艺特征，保证模型能够直接用于装配仿真、干涉检查以及后续的工程图导出，为结构设计人员的整机装配设计提供准确的标准件模型支撑，减少设计人员重复绘制标准件的工作量，提升整体设计效率。
