多面拼接式球面弯曲测地线构件

在空间几何精度校验、曲面构件形位公差检测以及大曲率球面结构的装配验证场景中，这类多面拼接的球面测地线构件是常用的基准校验载体。不同于常规的整球面基准件，该构件采用多组平面多边形单元拼接成近似球面的形态，每一条相邻单元的拼接棱边都对应球面上的一段测地线路径，可直接用于校验曲面测量设备的路径规划精度，也能作为大尺寸球面构件装配时的定位参照，避免整球面基准加工难度大、局部磨损后整体报废的问题。

从实际使用场景来看，这类构件常应用在航空航天球面舱段的装配检测、大型雷达球面天线的形位校准、以及多面拼接式球形储罐的焊前定位工序中。在球面天线校准作业里，检测设备需要沿球面上的最短路径（即测地线）移动采集点位数据，该构件的拼接棱边刚好模拟了球面上不同走向的测地线段，可直接用来验证测量探头的路径补偿算法是否准确，避免实际天线检测时出现路径偏移导致的形位数据偏差。在球形储罐的预装环节，施工人员可借助该构件的拼接面角度基准，提前调整每一块球壳板的对接倾角，减少现场修配的工作量，尤其适合大直径分瓣式球罐的预制精度校验。

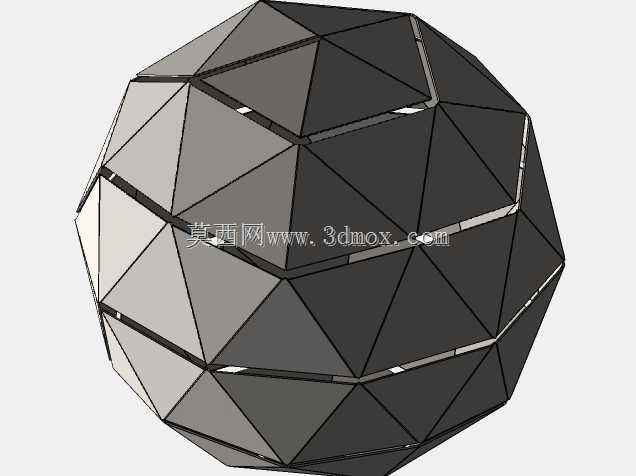

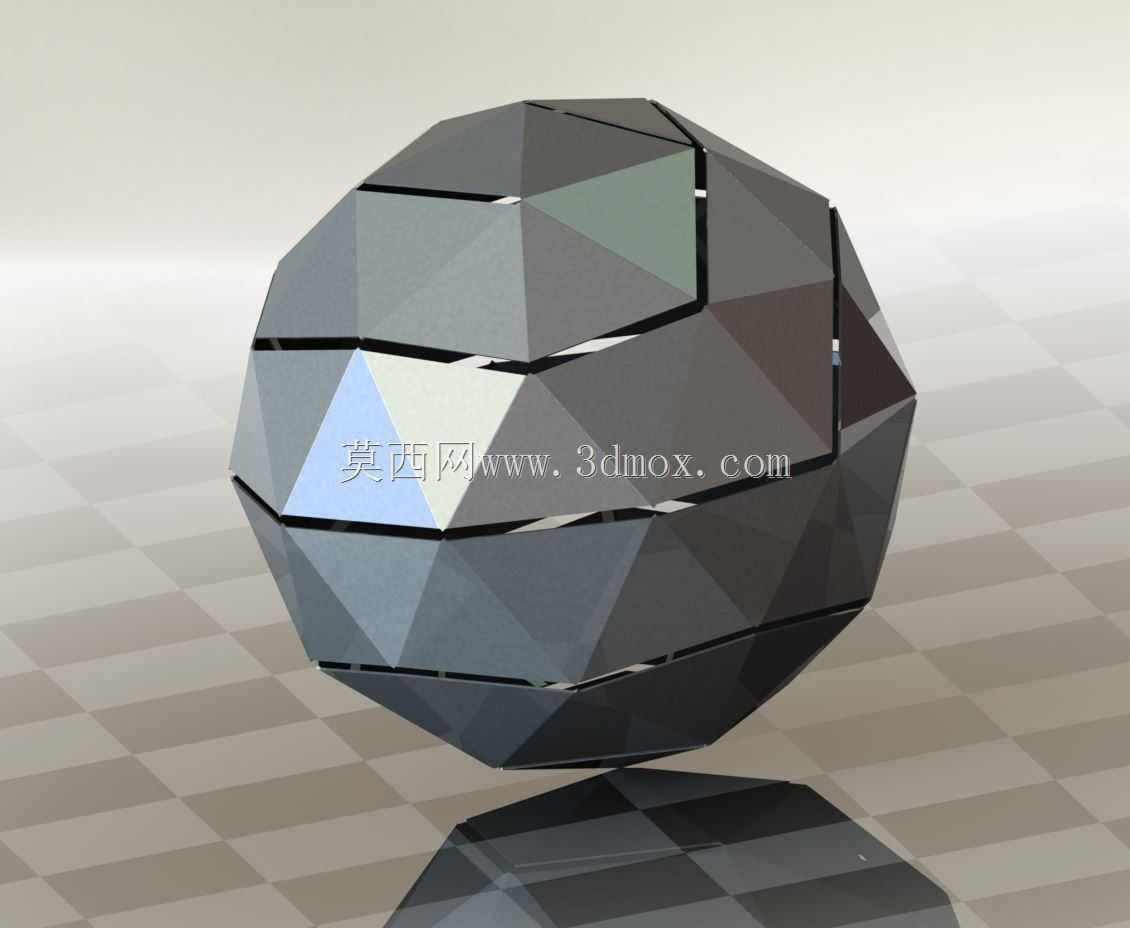

该构件的功能设计核心围绕测地线的可观测、可校验特性展开，整体为闭合类球结构，所有拼接平面单元的形心到构件几何中心的距离公差控制在极小范围内，保证每一条棱边都能精准对应球面上的测地线路径。相邻拼接单元之间预留有均匀的窄缝，一方面是为了模拟实际分瓣式球面构件的拼接间隙，方便校验装配时的间隙补偿量，另一方面窄缝本身可作为视觉测量的特征标识，配合光学测量设备时能快速提取棱边的空间坐标，无需额外粘贴标识点。构件表面做了哑光硬质处理，避免光学检测时出现高光反射影响数据采集精度，同时硬质表层能抵抗日常校验作业中的轻微磕碰，维持基准面的平面度要求。

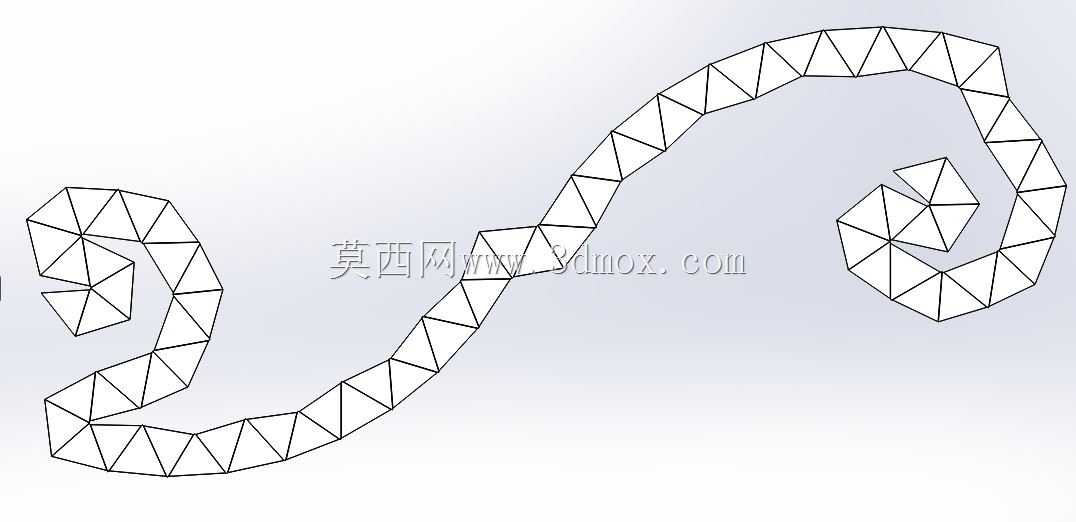

设计思路上，没有采用传统整球面的加工方案，而是基于测地线的几何定义，将完整球面按照等角度划分规则拆分为若干组平面多边形单元，每一个单元的平面度、相邻单元的夹角都经过精准计算，既降低了高精度基准件的加工难度，也让测地线路径从抽象的几何概念转化为可直接观测、可接触测量的实体棱边。拆分时特意设置了多组不同走向的测地线段，涵盖了球面不同纬度、不同方位角的路径走向，能覆盖实际检测作业中绝大多数的路径校验需求，避免单一走向测地线基准的校验局限性。同时每一个平面单元都具备独立的基准平面属性，除了测地线校验功能外，还可单独作为平面度、角度公差的校验基准，拓展了构件的使用场景。

从安装与尺寸边界来看，该构件为一体式闭合结构，底部设置有平整的安装基准面，可直接固定在检测工作台或者工装平台上，安装时只需保证底部基准面与工作台面的贴合度即可，无需复杂的找正工序，基准面的平面度与构件几何中心的位置公差经过严格管控，安装后即可快速建立测量坐标系。整体外轮廓为类球形，最大外接圆直径适配常规三坐标测量机、光学扫描仪的工作行程，不会出现超出设备测量范围的问题；相邻拼接单元之间的窄缝宽度控制在统一尺寸，既满足视觉识别的对比度要求，也不会积攒灰尘杂物影响棱边的识别精度。构件整体重量经过优化，在保证结构刚性的前提下尽可能降低自重，方便在不同检测工位之间转运，同时底部基准面预留有标准安装孔位，可配合快速夹具实现快速装夹，适配不同检测场景的装夹需求。

在实际结构验证环节，这类拼接式测地线构件相比整球基准还有一个明显优势，就是当某一处棱边或者平面单元出现磨损、磕碰损伤时，可单独更换对应的单元模块，无需整体报废，大幅降低了基准件的维护成本。而且每一个单元模块的加工精度可单独管控，加工过程中可针对单个单元做精度修正，比整球面加工时的局部精度修正难度低很多，更容易实现整体的高精度要求。针对不同直径规格的球面构件检测需求，还可基于相同的拆分逻辑缩放单元尺寸，形成系列化的测地线校验构件，覆盖从小型精密球面零件到大型球面工程结构的检测校验需求。
