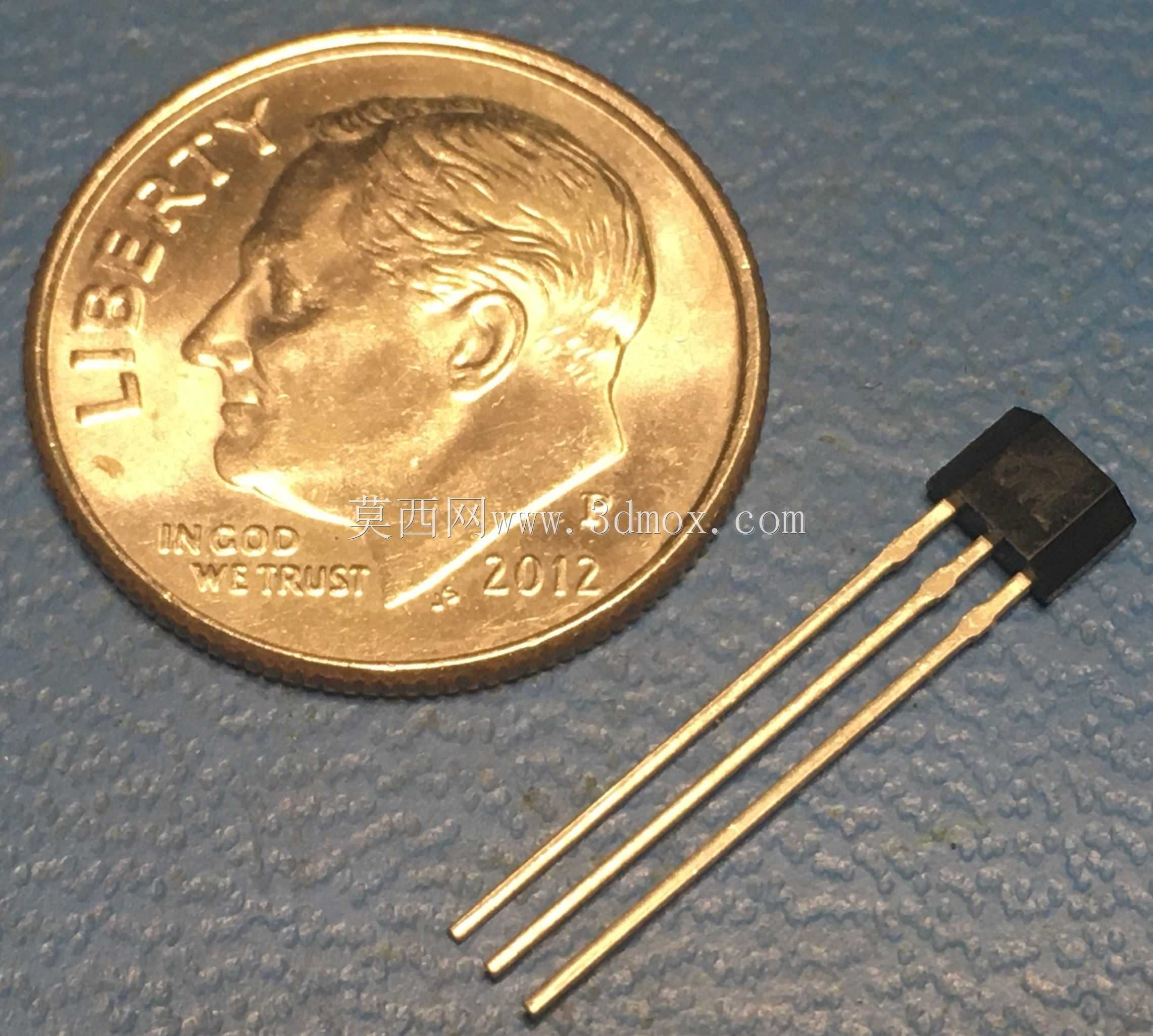

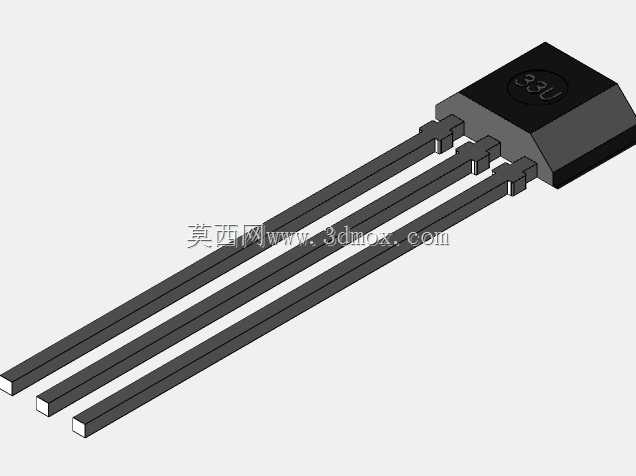

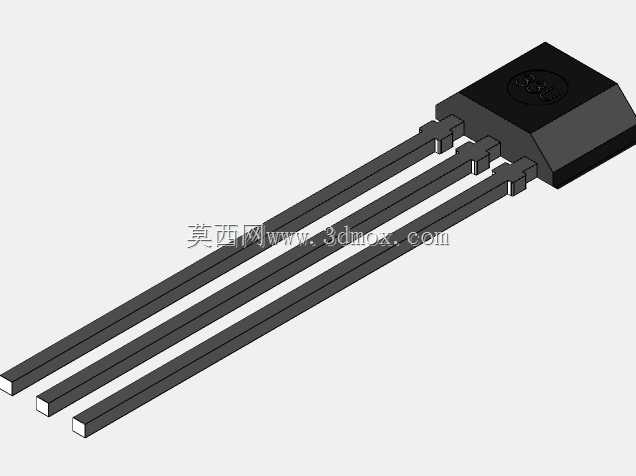

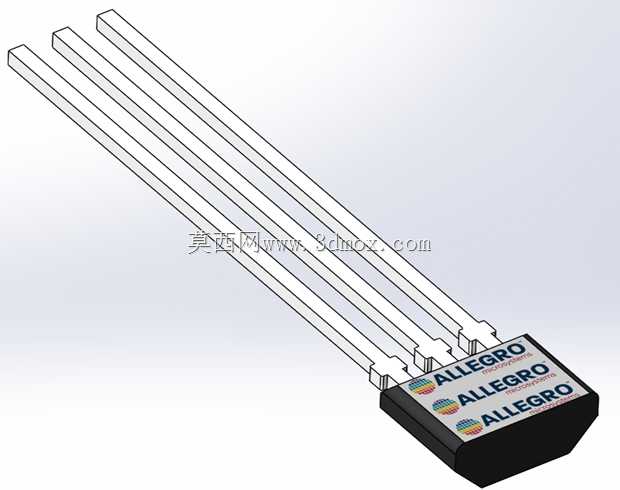

在工业控制板卡、小功率电源模块、消费类电子控制回路的电流检测环节,这类直插封装的霍尔磁性开关是很常见的选型,区别于传统分流电阻的接触式检测方案,它依靠霍尔磁电效应实现非接触式的电流阈值触发,不需要串入主功率回路,能有效降低回路损耗,同时实现强弱电侧的电气隔离,在低压直流控制场景里适配性很强。做PCB布局的时候首先要关注它的安装边界,这款器件采用3SIP直插封装,三根平行引出的直插引脚间距符合标准2.54mm排距规范,引脚长度预留了波峰焊的标准吃锡余量,器件本体是黑色环氧塑封结构,本体顶面印有品牌标识,安装时本体距离PCB板面的高度要预留足够空间,避免和周边贴片电容、电阻的高度产生干涉,同时引脚弯折位置不能距离本体根部太近,防止塑封本体出现开裂损伤内部晶圆。从功能特性来看,这款器件属于单极性磁性开关,内部集成了霍尔感应晶圆、信号放大电路、阈值比较模块和输出驱动电路,不需要额外搭建外围信号调理电路,输出可以直接连接MCU的IO引脚或者光耦输入侧,感应阈值设置为17.5mT的磁场触发点,1mT的磁场释放点,回差区间的设置可以避免临界磁场状态下的输出抖动,在直流电流检测场景里,穿过器件感应区域的导体电流产生的磁场达到触发阈值时,输出电平就会翻转,实现过流检测、位置感应、无触点开关的功能,供电电压覆盖3.8V到24V的宽范围,不管是5V的单片机系统还是24V的工业PLC控制回路都能直接适配,工作时最大供电电流仅7.5mA,自身功耗很低,适合电池供电的低功耗设备使用。建模的时候要注意还原引脚的细节,三根引脚是扁平矩形截面的铜质引脚,表面做镀锡处理,建模时要还原引脚的平直度,不能出现歪斜变形,本体的塑封外壳要注意边角的微小倒角,还原实际量产器件的注塑工艺特征,顶面的丝印标识要和实物位置对齐,不能出现偏移。实际选型应用的时候,要注意它的感应方向是垂直于本体顶面的,安装时要让被测电流产生的磁场方向垂直穿过器件的感应面,才能保证触发阈值的准确性,如果安装角度偏移,会导致实际触发电流和设计值出现偏差,严重时会出现误触发或者不触发的问题。在小功率直流电机驱动板上,这类器件常用来做电机堵转检测,当电机堵转时电流急剧上升,导体周围磁场达到阈值,器件输出信号给MCU,立刻切断电机驱动输出,保护功率管和电机绕组不被烧毁;在门禁、位置检测场景里,配合小磁钢使用,可以实现无触点的位置到位检测,相比机械触点开关,没有机械磨损,使用寿命更长,也不会出现触点氧化接触不良的问题;在电源模块里,它可以实现输出过流保护,不需要在主回路串联采样电阻,减少了采样电阻带来的功率损耗,提升电源整体效率。做结构设计的时候,要注意如果器件周边有强磁元件比如变压器、功率电感,要保持足够的安全距离,避免杂散磁场干扰器件的正常触发,必要时可以在器件周边增加磁屏蔽罩,降低外界磁场的影响。焊接的时候要注意波峰焊的温度曲线不能超过器件的耐温上限,避免高温损伤内部的霍尔晶圆,手工焊接时烙铁头不能长时间接触引脚根部,防止热量传导到本体内部造成器件损坏。这款器件的三维模型还原了实物的所有安装尺寸细节,结构工程师在做PCB布局、整机结构干涉检查的时候,可以直接调用这个模型,不需要自己反复测绘实物尺寸,能有效减少设计阶段的尺寸核对工作量,避免因为器件模型尺寸不准导致的开模、组装干涉问题。
