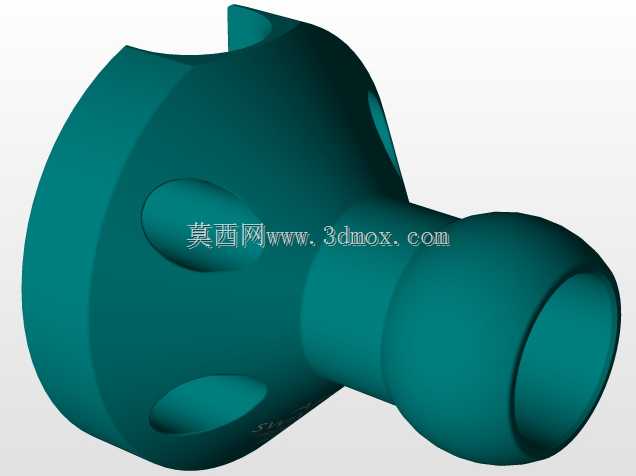

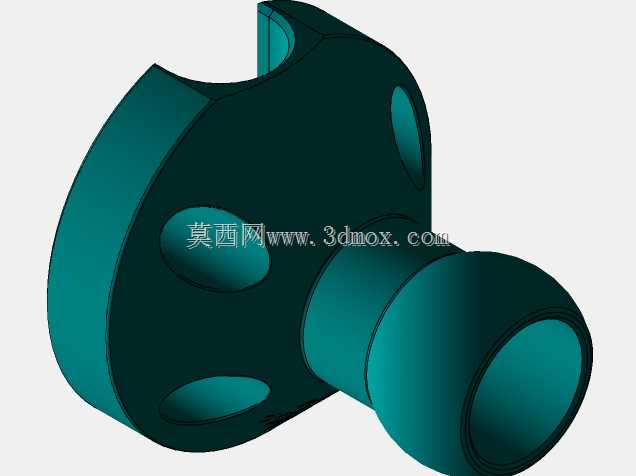

Swivellink AFSB-1 万向连接基座结构

　　在工业自动化产线的视觉检测、工位传感布局场景中，这类万向连接基座是传感器、小型工业相机安装固定的核心适配部件，主要承担安装位姿可调、走线规整、连接稳固的作用，适配多数标准T型槽铝挤压型材的安装界面，无需额外定制转接件即可完成快速装配。

　　从实际使用场景来看，该基座常应用于3C电子装配线的工件到位检测工位、包装线的视觉扫码工位、小型自动化设备的传感安装位，可配合不同长度的连接连杆实现多维度的角度调整，满足不同检测距离、拍摄角度的安装需求。其球头连接结构可实现±45°范围内的角度偏转，调整到位后通过侧面锁紧结构即可完成固定，不会在设备运行振动中出现位姿偏移，保障检测、传感信号的稳定输出。

　　设计层面，基座主体采用一体式结构加工，主体安装端适配标准T型槽铝型材的槽宽尺寸，可直接卡入型材槽内通过T型螺栓完成锁紧固定，安装时无需对型材进行二次打孔加工，大幅降低现场装配的工作量。基座内部设计有贯通式走线孔，孔径可满足常规传感器线缆、小型相机数据线、气动小软管的穿设需求，线缆从基座内部穿行后可从侧面的出口槽引出，避免设备运行过程中线缆外露被剐蹭、拉扯导致的线路损坏，同时让工位布线更加规整，减少积尘死角，便于日常设备维护清洁。

　　从结构细节来看，基座的球窝与配套球头的配合面做了适配的公差设计，既保证调整时的转动顺滑度，又能在锁紧后提供足够的夹持力，承受常规小型传感器、工业相机的重量负载，不会出现低头偏移的问题。侧面的线缆出口槽做了圆角过渡处理，避免穿线时尖锐边角划伤线缆外皮，降低线路短路的风险。基座的连接端采用标准接口尺寸，可同系列的旋转连杆、安装支架直接适配，无需额外加工转接结构，降低备件的储备种类。

　　安装边界方面，基座整体的外轮廓尺寸适配20/40系列标准工业铝型材的安装空间，卡入型材槽后突出型材表面的高度控制在合理范围，不会占用过多的工位操作空间，在紧凑布局的自动化设备中也能完成安装。其安装固定孔位的间距符合通用工业安装标准，可兼容市面多数同类型万向安装组件的替换需求，老旧设备改造时可直接替换原有损坏的基座，无需重新调整整体安装布局。

　　在实际选型应用中，这类基座需要配合对应的锁紧件、连接连杆共同使用，根据搭载的负载重量选择对应长度的连杆，避免过长连杆导致的负载力矩过大，出现锁紧后位姿偏移的问题。走线时需要注意线缆的弯曲半径，不要强行拉扯线缆穿过内部通孔，避免线缆内部线芯断裂。日常维护时仅需定期检查锁紧结构的紧固状态，确认基座与型材的连接无松动即可，无需额外的润滑维护，整体结构的可靠性较高，可适应工业车间多尘、轻度振动的长期运行环境。
