带棱纹翘曲造型休闲薯片结构设计

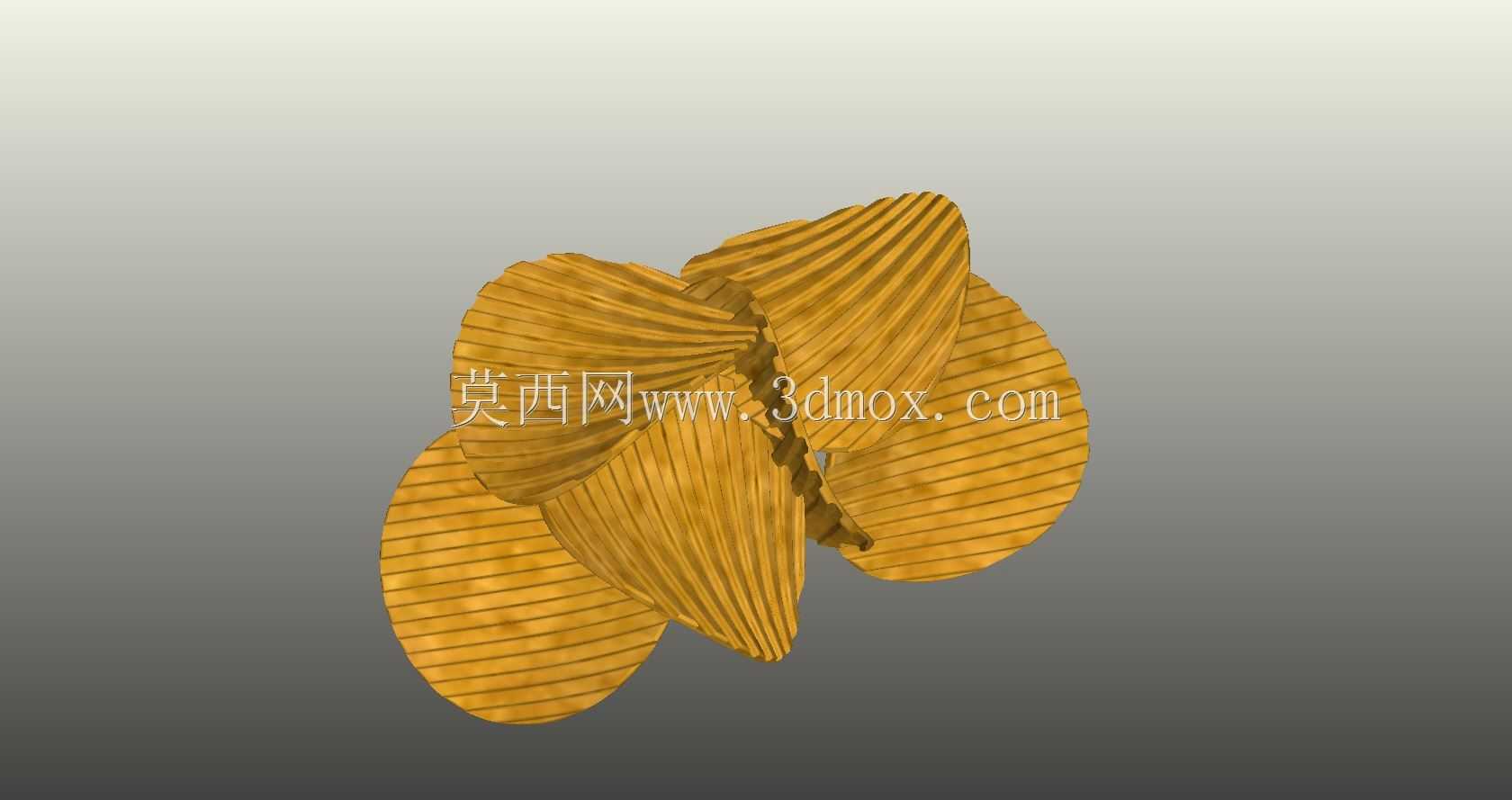

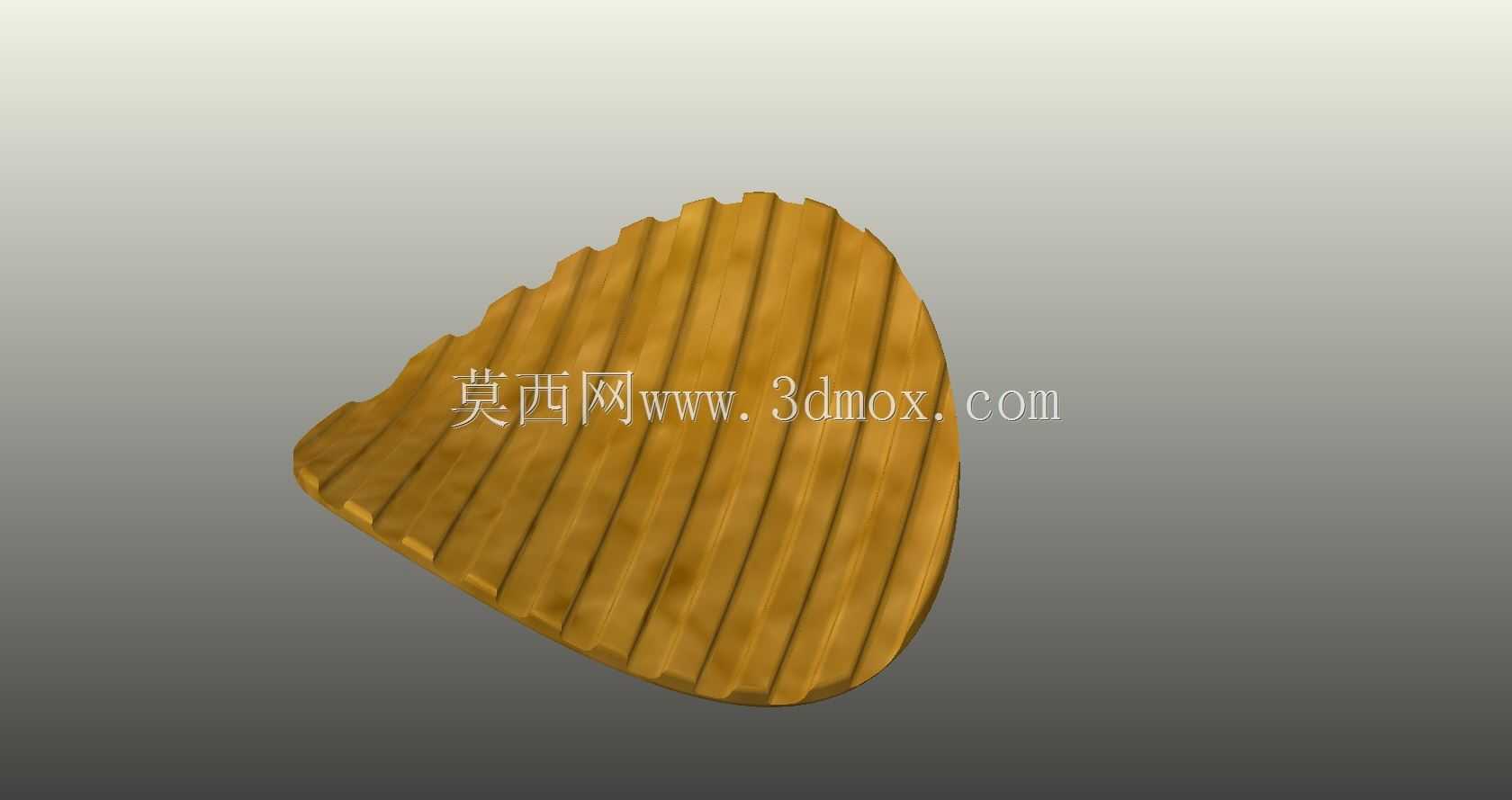

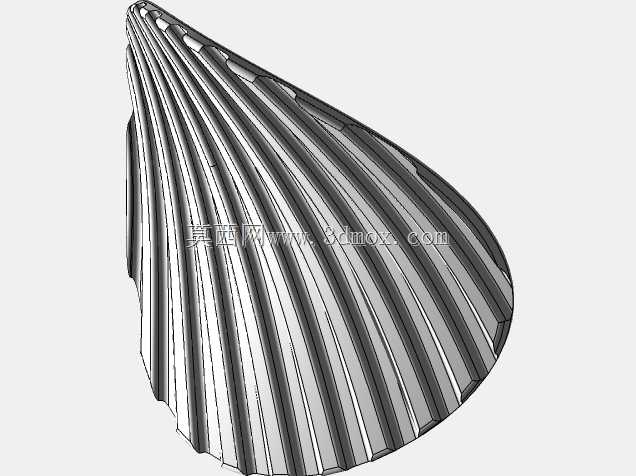

在休闲食品加工与包装配套的结构设计环节，这类带棱纹翘曲造型的薯片单体模型，主要服务于膨化食品生产线的物料形态仿真、包装腔体适配验证以及视觉检测工位的样本标定工作。日常做膨化食品产线的结构适配时，很多工程师容易忽略单体物料的外形偏差对包装、检测环节的影响，比如充氮包装的膜袋成型尺寸，如果完全按照理想平整片体去设计腔体，实际生产中翘曲的薯片很容易在落料时卡滞在封口位置，或是堆叠后超出包装袋的有效容纳高度，导致封口褶皱、充氮量不足的问题。这个模型在设计时，先还原了薯类切片后经油炸脱水产生的自然翘曲曲率，没有采用规则的圆弧翘曲，而是模拟了真实薯片边缘不规则的起伏弧度，边缘的齿状轮廓也对应了实际切割工序中滚刀的切削轨迹，表面的平行棱纹一方面还原了压纹辊压制出的防滑纹理，另一方面也在建模时通过等距偏移的曲面保证了棱纹的深度均匀，避免出现局部壁厚过薄导致渲染或仿真时出现破面。从外形尺寸的边界来看，模型整体的最大外接轮廓控制在常规休闲薯片的尺寸区间内，最长对角线尺寸适配现有主流薯片包装的单包排列间隙，翘曲的最大高度差也匹配充氮包装内单片物料的堆叠预留空间，不会出现单片占用过多垂直空间导致单包装填量不达标的情况。做视觉检测工位的标定样本时，这个模型的曲面曲率可以用来调试工业相机的打光角度，棱纹处的光影变化能帮助算法识别残片、碎边的不良品，避免把正常的棱纹起伏误判为表面破损。在包装机的落料导槽设计中，也可以导入这个模型做运动仿真，验证薯片在导槽内滑落的姿态，调整导槽的倾斜角度与侧壁间隙，防止翘曲的片体在滑落过程中翻转卡料。建模过程中没有采用简单的拉伸或放样命令，而是先通过草绘勾勒出不规则的外轮廓，再利用曲面变形工具模拟脱水收缩后的翘曲形态，表面棱纹采用阵列的曲面凸起特征，保证每一条棱纹的走向都顺着薯片的翘曲弧度自然延伸，没有生硬的转折，还原真实产品的表面质感。另外在配套包装功能的设计验证中，这个单体模型可以组合成不同的堆叠形态，测试不同排列方式下的整体占用体积，给包装膜袋的宽度、热封边位置设计提供数据参考，比如当多片薯片以交错方式堆叠时，整体的最大轮廓尺寸会比整齐叠放更小，就能在保证装填量的前提下缩小包装尺寸，减少包材的损耗。很多刚接触食品机械设计的工程师，在做膨化食品相关的产线设计时，往往直接调用规则的几何体代替真实物料，最后到现场调试时才发现物料的不规则形态会导致各种卡滞、检测误判的问题，这类还原真实形态的物料模型，能在设计阶段就把这些潜在的问题暴露出来，减少现场调试的整改周期。比如在做重量检测工位的仿真时，模型的体积按照真实薯片的密度换算后，能模拟出单片的重量偏差范围，帮助调试检重秤的剔除阈值，避免把正常重量偏差的产品误剔除。表面的纹理设计除了视觉还原的作用，在做夹持输送的仿真时，也能模拟棱纹与输送带、夹持拨叉之间的接触摩擦力，验证输送过程中物料不会出现打滑偏移的情况，保证每一片薯片都能准确进入包装工位的落料口。整体模型的曲面连续性达到G2级别，不管是做渲染展示还是动力学仿真都不会出现曲面断层的问题，边缘的圆角处理也还原了油炸后边缘的圆润质感，没有尖锐的棱角，和实际生产中的产品形态高度匹配。
