重力自滑式螺旋溜槽输送结构设计

在散料与袋装物料的垂直转运场景中，无动力重力输送结构一直是低成本运维方案的首选，这款螺旋溜槽正是针对楼层间、高台到地面的袋装物料下滑需求设计的导料结构。从实际工况适配来看，这类结构常部署在仓库出货口、生产线下料端、农资仓储转运点，用来承接从高台输出的袋装水泥、尿素袋以及其他规整包装的成件物品，不需要额外配置动力源，完全依托物料自身重力沿螺旋导槽完成下滑输送，全程无额外能耗，后期运维仅需定期检查导槽表面磨损情况即可，适配长时间连续作业的粗放使用场景。

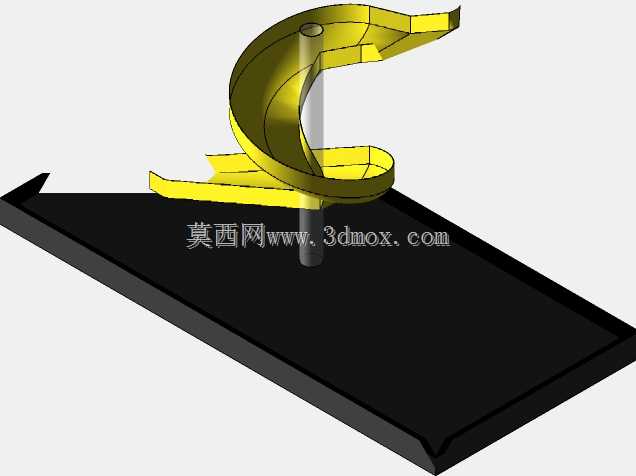

设计层面首先考量的是下滑速度的控制，螺旋导槽的螺旋升角经过反复校核，既不会因为角度过小导致物料卡滞在槽体中途，也不会因为角度过大让物料下滑速度过快出现包装袋破损、物料冲出槽体的问题。槽体的截面采用半包围式的U型导槽结构，两侧设置有向上翻起的挡边，能够在物料下滑过程中起到侧向限位作用，避免袋装物料在螺旋转向时因为离心力作用从槽侧滑落。中心设置的竖向立柱是整个溜槽的核心承载支撑件，所有螺旋段的槽体都通过连接筋板固定在中心立柱上，立柱底部与安装基础的平台面板通过螺栓刚性连接，保证整个结构在物料持续冲击下不会出现晃动偏移。

从安装边界来看，底部的安装平板需要匹配现场的高台出料口位置，平板的尺寸要覆盖溜槽底部的落料范围，避免物料掉落到平板外侧，中心立柱的高度需要根据实际的高差来调整对应螺旋段的圈数，常规部署场景下，单圈螺旋的垂直落差控制在1.2米到1.5米区间，对应水平投影的螺旋外径不超过1.8米，能够在狭小的垂直空间内完成物料的缓降输送，相比直倾斜溜槽能够大幅节省水平方向的安装空间，尤其适合仓储空间紧凑、无法布置长距离斜溜槽的作业场景。

槽体的表面做了平滑过渡处理，每一段螺旋槽的拼接位置都做了齐平修磨，不存在凸起的接缝或者尖锐棱角，避免刮破袋装物料的外包装。在螺旋槽的入料端设置了向外延伸的导料接口，能够直接对接高台的出料输送带或者出货口，让物料能够平稳进入螺旋导槽，不需要人工辅助拨料；出料端则顺着螺旋切线方向延伸出平直的导料段，让物料下滑到末端时能够顺着切线方向平稳滑出，直接落到地面的接料点位或者后续的输送设备上，减少物料落地的冲击力。

实际使用中，这类螺旋溜槽对物料的适配性有明确边界，更适合外包装规整、有一定刚性的袋装成件物品，对于散装无包装的颗粒物料也可适配，但需要根据物料的摩擦系数调整螺旋升角，避免物料下滑速度失控。结构的受力分布经过优化，物料下滑过程中对槽体的冲击力会通过螺旋筋板传递到中心立柱，再由立柱传导到底部安装平台，整个槽体的板材厚度根据输送物料的单重选型，常规50kg袋装物料的场景下，槽体采用3mm厚度的钢板弯折成型即可满足长期使用的强度要求，挡边高度设置为150mm，足够阻挡袋装物料在转向时的侧向偏移。

在结构建模过程中，螺旋线的生成是核心难点，需要同步匹配升角、槽宽、中心立柱直径三个参数，保证每一段槽体的曲率平滑过渡，不存在曲率突变的位置，避免物料在突变位置出现卡顿或者弹跳。中心立柱与槽体的连接位置采用断续焊接的方式，既保证连接强度，也能减少焊接变形对槽体平滑度的影响，安装时需要先将中心立柱垂直固定在基础平台上，再逐段拼接螺旋槽体，全程校验槽体内表面的平整度，保证整个下滑路径上没有凸起或者凹陷的点位。
