在轻载间歇进给、单向限位的机械传动场景中,传统带齿棘轮存在啮合冲击大、回程噪音明显、齿面易磨损的问题,尤其在纺织机械的送经机构、小型包装设备的进给工位、手动工装的快速锁紧环节,带齿棘轮的齿间间隙容易造成进给精度波动,长期使用后齿面磨损还会引发跳齿失效。这款无齿螺旋弹簧夹式棘轮结构,正是针对这类痛点设计的摩擦式单向锁紧构件,完全依靠弹簧抱紧力实现扭矩传递与反向锁止,没有啮合齿的冲击与磨损问题,适配对运行平稳性、噪音控制有要求的轻载传动场景。

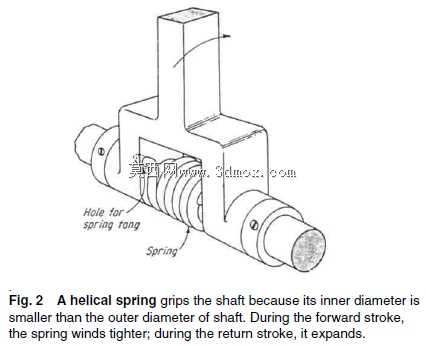

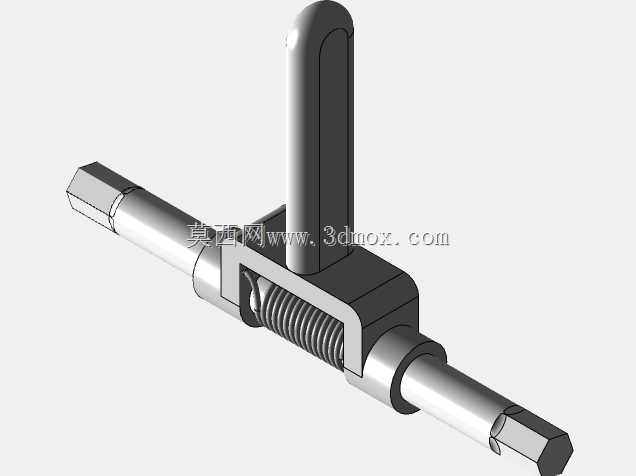

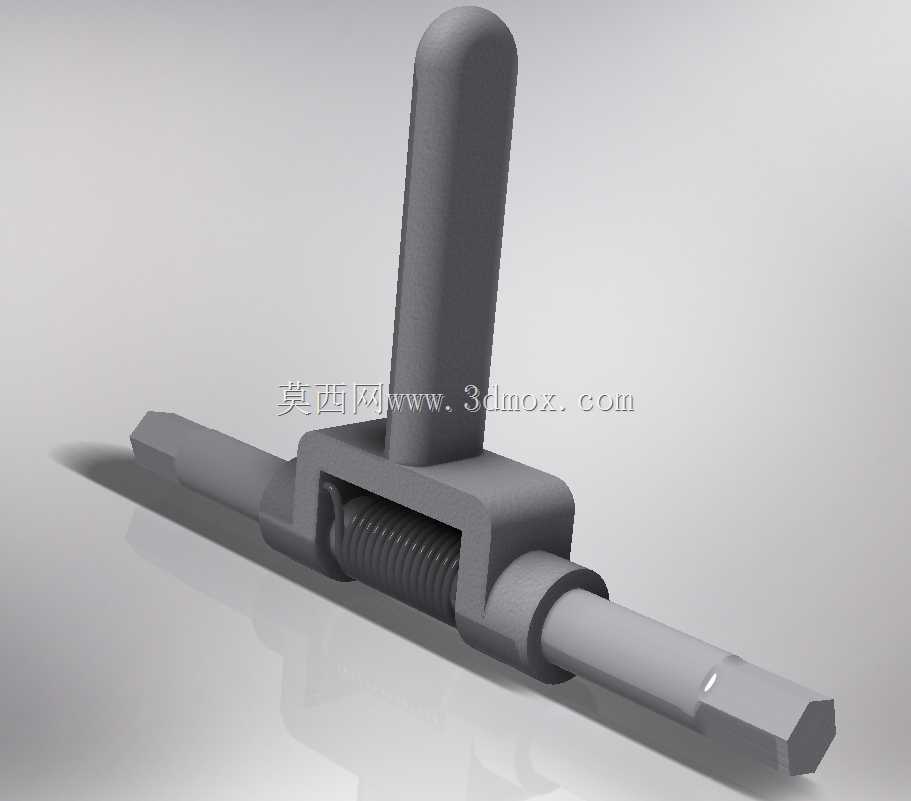

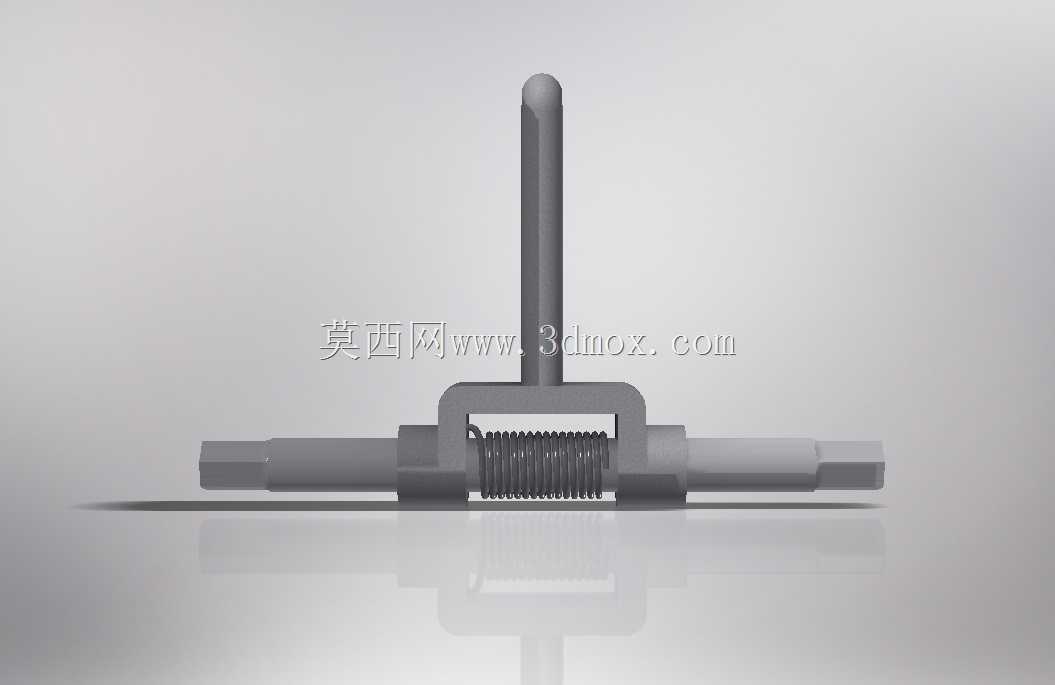

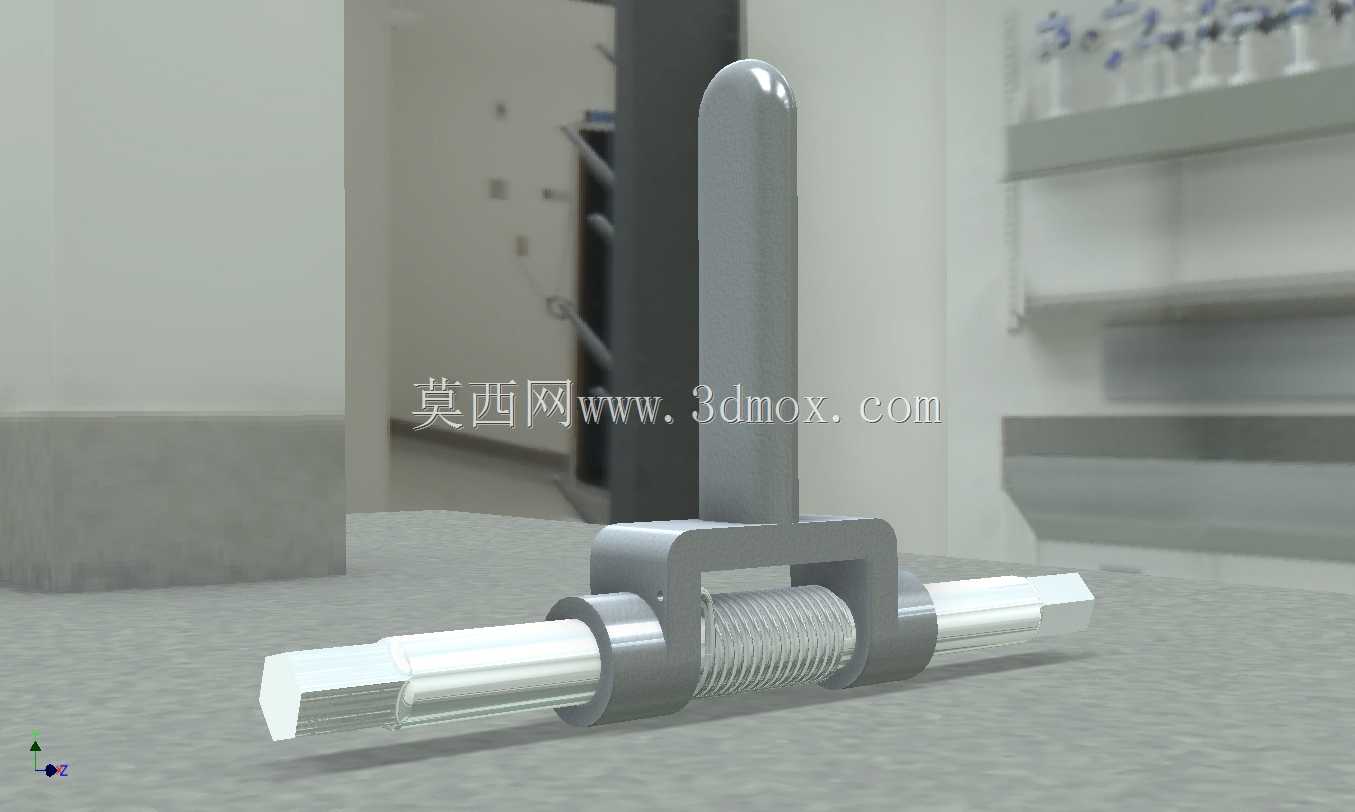

从实际功能逻辑来看,该结构的核心作用是实现轴类部件的单向传动与反向锁止:当轴沿前进方向转动时,螺旋弹簧的旋向与转动方向匹配,转动过程中弹簧会在摩擦力作用下进一步缠绕收紧,抱紧轴的外圆表面,将轴与外部的操作拨架连为一体,带动拨架同步完成进给动作;当轴反向回程时,弹簧受到反向摩擦力作用会出现微量舒张,内径小幅增大,与轴表面的抱紧力快速释放,此时轴可以顺畅回程,而拨架则保持在进给到位的位置不会回退,无需额外的棘爪、定位销等辅助锁止零件,整体零件数量比传统齿式棘轮减少近40%,装配环节的公差配合要求也更低。

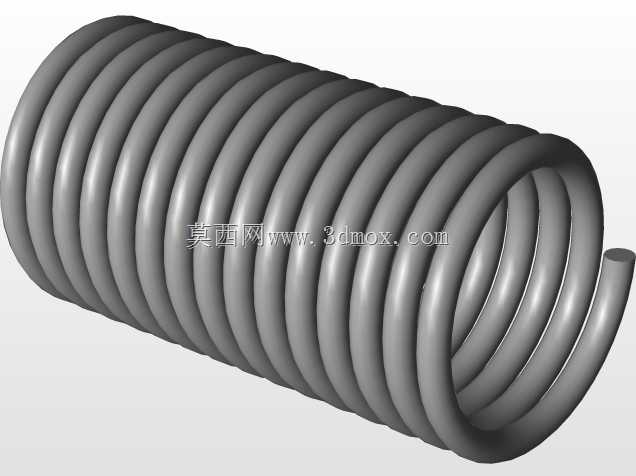

设计层面上,该结构的核心参数围绕弹簧的抱紧力展开,首先弹簧的自由内径需要比配套轴的外径小0.1-0.25mm,这个过盈量是初始抱紧力的来源,过盈量太小会导致传动时打滑、扭矩传递不足,过盈量太大则会造成回程阻力过大、磨损加剧。弹簧的有效圈数一般设置为4-6圈,圈数过少会导致抱紧接触面积不足,圈数过多则会增加弹簧的轴向尺寸,同时造成回程时舒张不同步、卡滞。弹簧两端的引出端需要卡入外部U型拨架的卡槽内,卡槽的宽度与弹簧丝径采用H7/h6的间隙配合,保证弹簧受力时端部不会出现窜动,同时避免配合过紧导致弹簧变形卡滞。外部的U型拨架采用对称式结构,两侧的导向孔与轴采用间隙配合,单边间隙控制在0.05-0.1mm,既保证拨架可以沿轴顺畅滑动,又避免间隙过大导致拨架倾斜、弹簧受力不均。拨架上方的操作柄采用圆弧过渡的柱形结构,表面做滚花处理方便手动操作,操作柄的高度根据安装空间设置,保证手动操作时的力臂长度合适,操作力控制在15-25N区间,符合人体工程学要求。
从安装边界来看,该结构的径向尺寸主要由弹簧的外径决定,弹簧外径一般比轴径大2-3倍弹簧丝径,整体径向占用空间比同扭矩的齿式棘轮小20%左右,适合安装空间紧凑的小型设备。轴向尺寸方面,弹簧的长度加上两侧拨架的壁厚,整体轴向长度控制在轴径的3-4倍,安装时不需要在轴上加工键槽、齿槽等结构,直接用光轴即可装配,大幅降低了轴的加工难度与成本。需要注意的是,该结构属于摩擦式传动,适配的传递扭矩一般不超过5N·m,不适合重载传动场景,使用环境需要避免油污、粉尘进入弹簧与轴的配合面,否则会造成摩擦系数下降,出现打滑失效的问题,在清洁度较好的轻工设备、手动工装、仪器调节机构中使用,寿命可以达到10万次以上的动作循环,远高于同规格的齿式棘轮结构。
实际选型应用时,需要根据所需传递的扭矩计算弹簧的丝径与过盈量,摩擦系数按钢-钢干摩擦0.15取值,预留1.5倍的安全系数,避免冲击载荷下出现打滑。装配时需要注意弹簧的旋向与传动方向匹配,左旋弹簧适配轴的顺时针正向转动,右旋弹簧适配轴的逆时针正向转动,装反会导致正向传动时弹簧舒张、无法抱紧,完全失去传动能力。该结构还可以根据使用场景调整材质,在防腐要求高的场景可以采用304不锈钢弹簧与尼龙拨架,在有轻量化要求的场景可以采用铝合金拨架搭配碳素弹簧钢丝,适配不同的设备工况需求。
