带可调置物托板的腋拐辅助结构设计

　　这款带可调置物托板的腋拐结构，主要面向下肢行动障碍人群的日常出行场景设计，解决传统腋拐使用过程中无法临时携带餐食、小件随身物品的痛点，在社区出行、康复训练、院内转运等场景下都能适配。从结构组成来看，主体沿用常规腋拐的三段式支撑架构，腋下支撑段采用符合人体工学的弧形托块，表面做防滑包覆处理，握把位置设置在支撑管中部，适配不同身高使用者的握持高度，底部防滑脚垫采用耐磨橡胶材质，接触地面的端面做网状防滑纹路处理，适配瓷砖、沥青、水泥等多种常见路面的防滑需求。

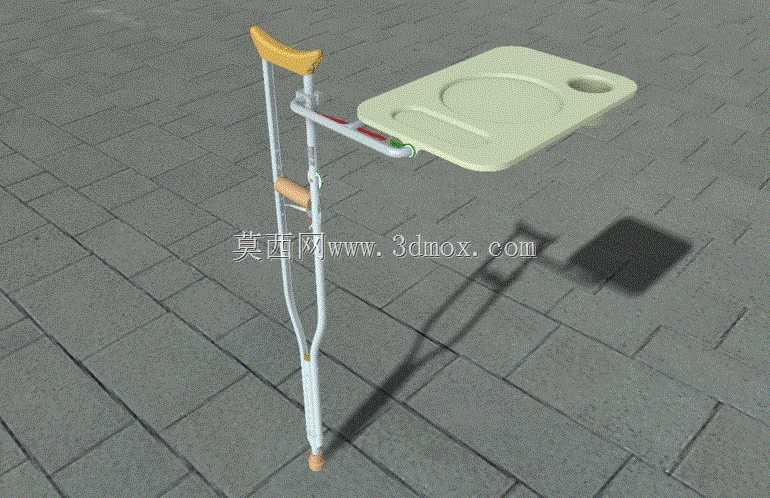

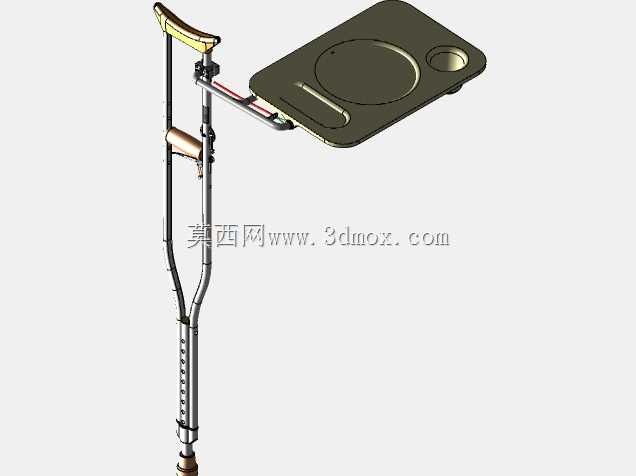

　　附加的置物托板通过快装抱箍结构固定在腋拐的主支撑管上，抱箍采用开口式设计，不需要拆解拐杖主体就能完成托板组件的安装与拆卸，抱箍与支撑管的接触位置垫有橡胶阻尼垫，锁紧后不会出现沿管身滑动、周向转动的问题。托板本身采用轻量化的工程塑料注塑成型，表面设置有圆形杯槽、长条形置物凹槽，能够放置带杯盖的水杯、餐盘、手机等小件物品，托板边缘做圆角过渡处理，避免使用过程中剐蹭衣物或者磕碰使用者肢体。

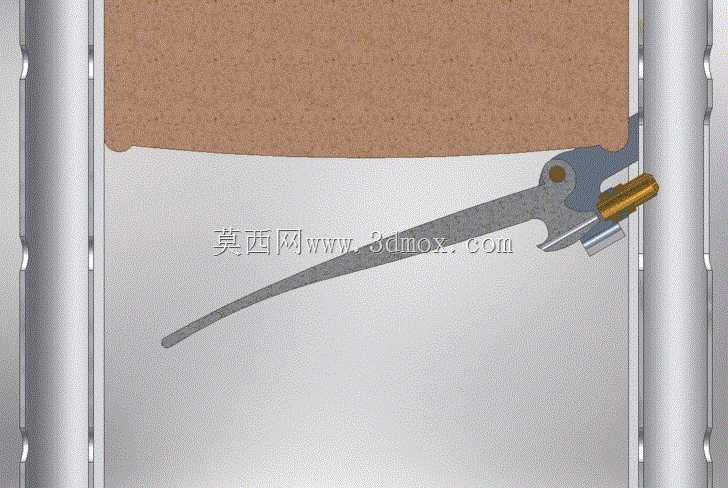

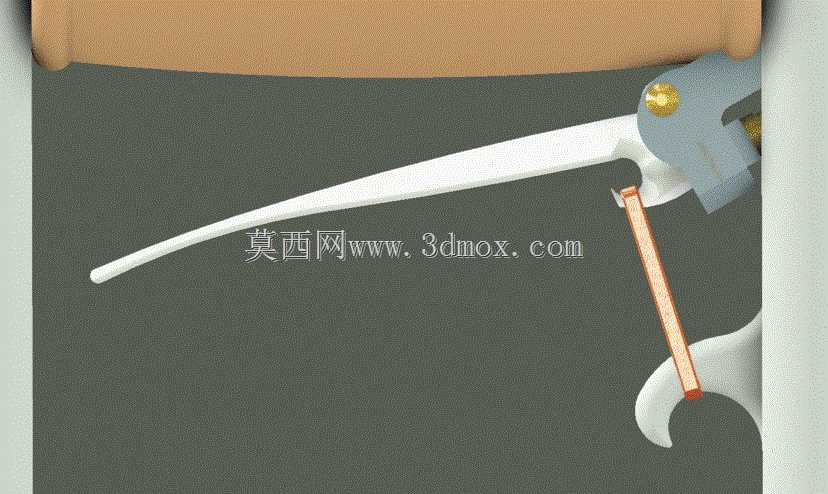

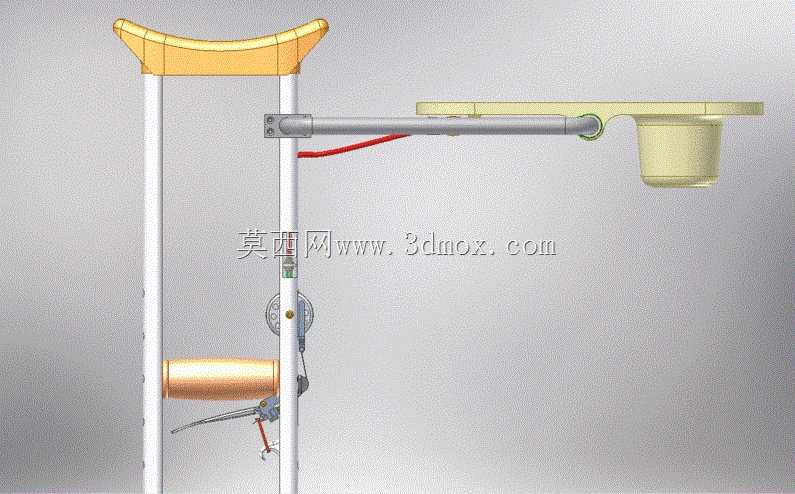

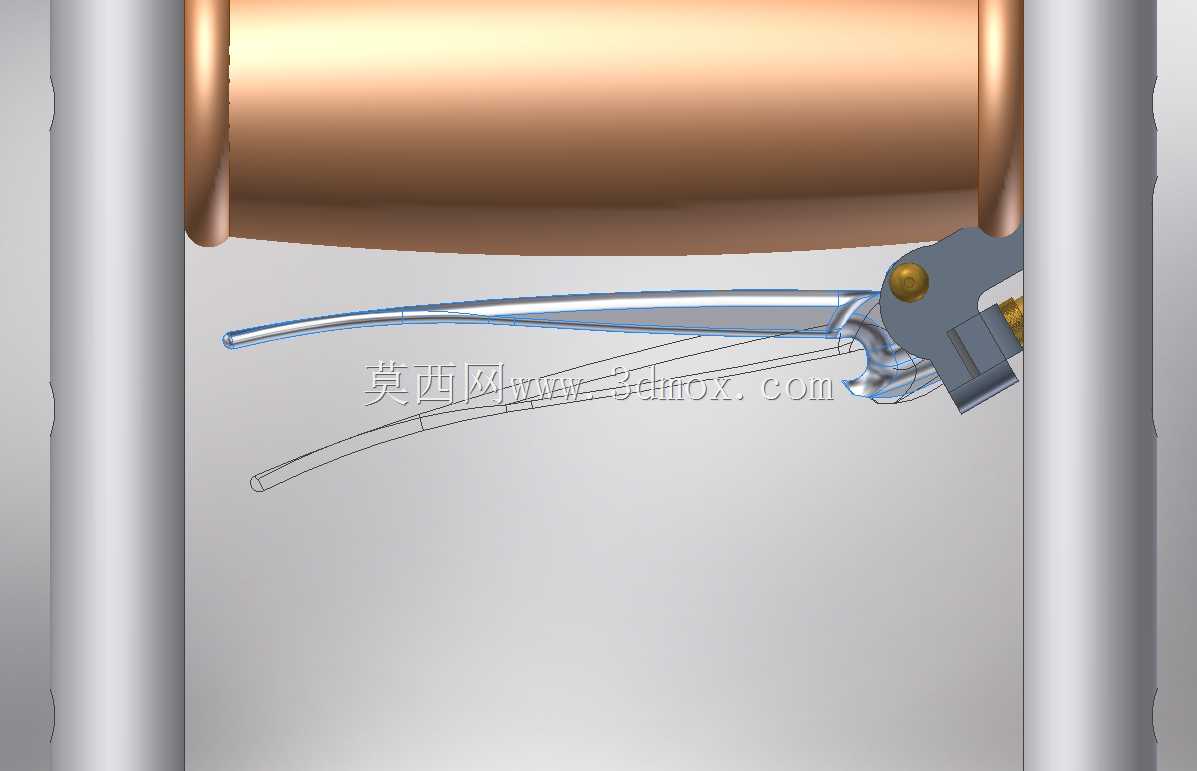

　　调平机构的传动逻辑采用拉线式结构，控制手柄集成在拐杖的握把位置，使用者握持拐杖时手指就能触碰到控制手柄，不需要额外调整手部姿态。拉线沿着支撑管的走线槽布置，穿过管身中部的过线滑轮组连接到托板的转轴端，转轴端设置有复位扭簧与阻尼结构，当使用者捏动控制手柄时，拉线拉动转轴克服扭簧阻力转动，即可手动调整托板的倾斜角度；松开手柄后，拉线的张力释放，阻尼结构会锁定当前托板角度，配合使用者行进过程中的姿态调整，就能让托板始终保持接近水平的状态，避免放置的物品滑落。

　　从安装边界尺寸来看，托板展开后距离主支撑管的水平伸出长度控制在220mm以内，不会超出使用者正常行走时的身位宽度，避免行进过程中托板剐蹭周边障碍物；托板自身的厚度控制在12mm，收起时可以向上翻转贴合到支撑管侧面，整体占用的径向尺寸不超过50mm，和普通腋拐的收纳尺寸基本一致，不会额外增加收纳时的空间占用。支撑管采用常规的铝合金圆管规格，外径25mm，壁厚1.2mm，抱箍的适配管径范围覆盖22-28mm，除了配套的这款腋拐之外，也能适配市面上多数同规格的常规腋拐产品，不需要额外定制转接配件。

　　在实际使用的受力层面，托板的额定承载重量设置为2kg，足够承载常规的餐盒、水杯、随身小包等物品，托板与抱箍的连接位置设置有加强筋结构，长期承重不会出现连接位置断裂、塑性变形的问题。拉线采用不锈钢钢丝绳材质，外部包覆尼龙护套，长期反复拉扯不会出现断线、卡滞的问题，滑轮组采用POM材质注塑成型，转动阻尼小，不需要定期加注润滑脂就能保持顺畅的传动手感。腋下托块与握把的位置都可以沿支撑管上下调整，调整范围覆盖150mm，适配身高150cm-185cm的使用者使用，调整位置采用弹性销钉定位，调整时只需要按下销钉就能滑动部件，调整到对应高度后销钉自动卡入定位孔，锁定可靠不会出现使用过程中滑移的问题。

　　设计过程中也充分考虑了使用的容错性，当拐杖处于前倾或者侧倾状态时，托板的调节角度范围覆盖正负30度，足够覆盖使用者正常行走时拐杖的摆动角度范围，即使出现角度调节不及时的情况，托板边缘的挡边也能阻挡物品滑落，只有当倾斜角度超过阈值时才会出现物品倾洒的情况，和传统需要单手拎物、无法保持拄拐平衡的使用方式相比，能够大幅提升行动障碍人群独自出行的便利性，减少需要他人协助携带物品的场景。
