带自调平置物台的腋拐辅助支撑装置

这款带水平调平置物台的拐杖，核心面向下肢行动障碍群体的日常出行、轻量作业场景设计，解决传统腋拐使用时无法稳定携带随身物品、临时放置小物件的痛点。从实际使用场景来看，普通拐杖仅具备单一支撑功能，使用者在需要端持水杯、操作小型电子设备、放置单据或简易工具时，往往需要腾出扶拐的手，极易造成身体失稳，而这款装置在拐杖主体上集成的弹性加载置物台，能够在拐杖随步态抬起、倾斜的过程中始终保持水平状态，无需额外手动调整即可提供稳定的置物平面。

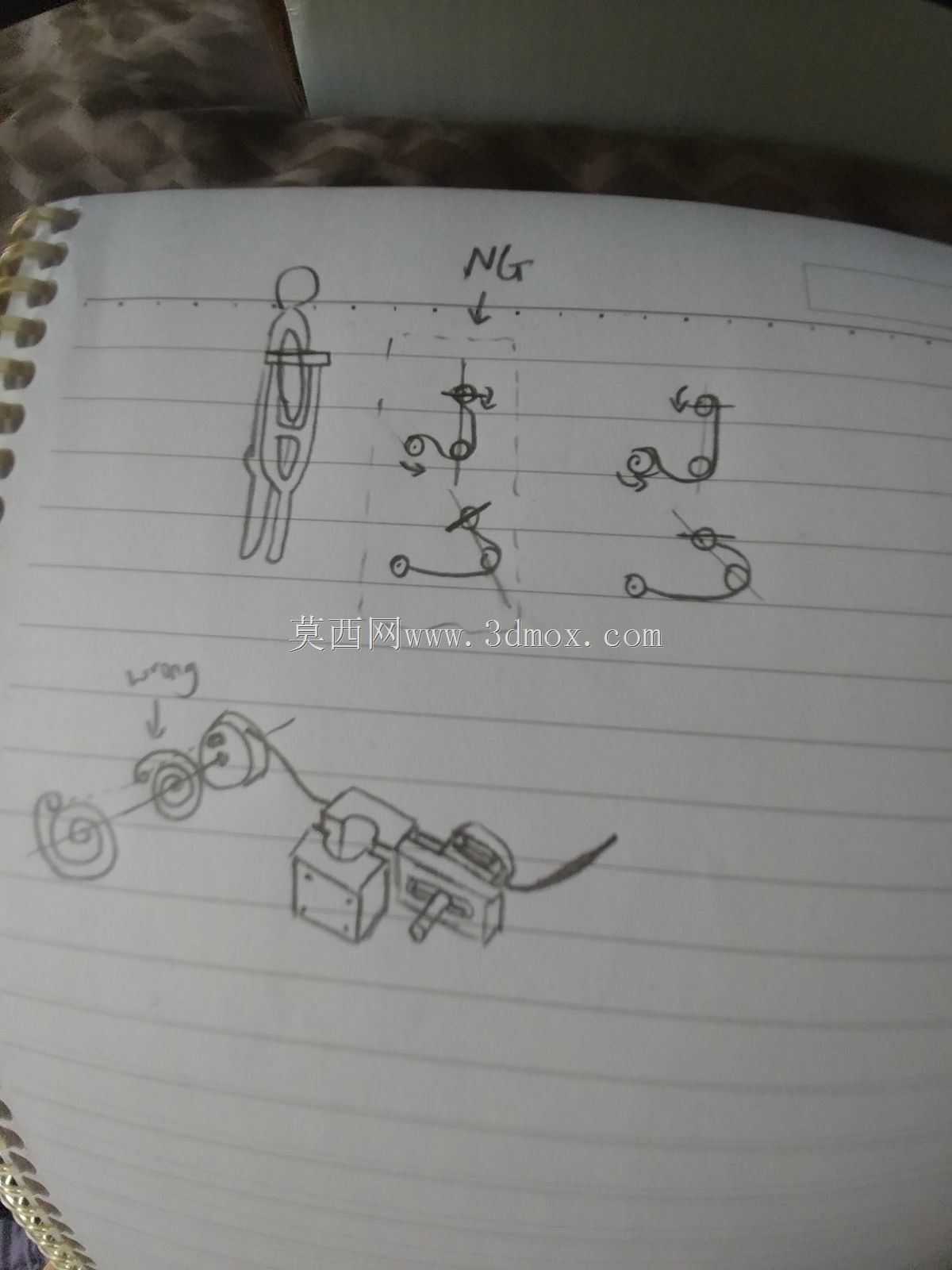

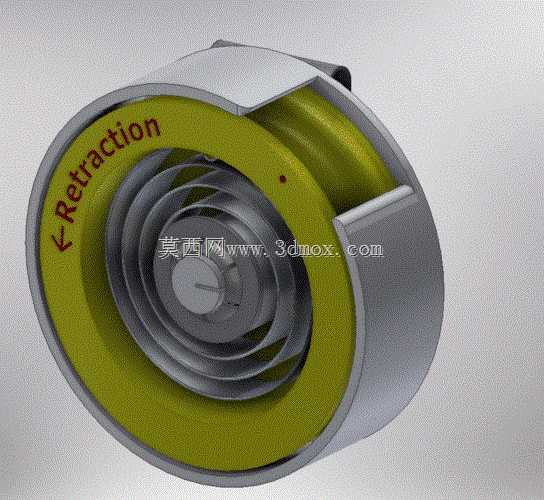

功能实现逻辑上，置物台的水平保持依靠弹簧预紧力提供初始复位力矩，当拐杖随使用者迈步向前抬起、杖身与地面形成倾斜夹角时，连接置物台与使用者腰部皮带的牵引线会随杖身角度变化产生对应长度的牵拉位移，抵消杖身倾斜带来的台面偏转，让置物台始终维持水平姿态。杖身靠近扶手位置设置的导向滑轮，主要作用是对牵引线的走向进行约束，避免牵引线与杖身、使用者衣物产生剐蹭卡滞，保证牵拉动作顺畅。设计过程中曾考虑在皮带上设置可滑动线轴来调整牵引线的张紧度，实际验证后发现，牵引线直接固定在皮带对应位置即可满足使用需求，线轴结构属于冗余设计，去除后既降低了结构复杂度，也减少了额外的故障点，仅需在装配时调整好牵引线的初始长度，即可适配不同身高、步态习惯的使用者，当台面调整至合适水平角度后，可通过线轴锁止结构固定牵引线长度，避免使用过程中出现牵引线滑移导致台面倾斜的问题。

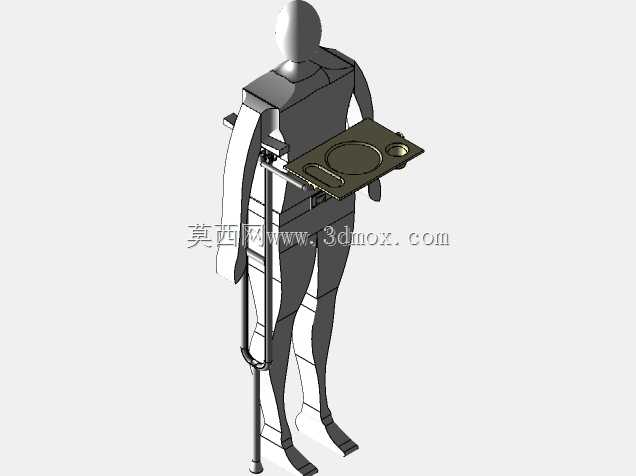

从结构尺寸与安装边界来看，置物台的台面尺寸控制在200mm×150mm范围内，既能够满足放置常规水杯、手机、小型记事本的需求，也不会因为台面过宽导致使用者行走时剐蹭周边障碍物；置物台的安装位置位于杖身扶手下方120mm处，该位置处于使用者手臂自然下垂时的小臂高度区间，取放物品时无需过度弯腰或抬臂，符合人体操作习惯。牵引线的连接点设置在使用者腰带侧前方位置，与杖身导向滑轮的水平距离控制在150mm以内，保证牵引线的牵拉角度始终处于合理区间，不会因为牵拉角度过大导致弹簧负载超出设计阈值。弹簧选型时根据置物台的额定负载（最大承载1.5kg）计算预紧力矩，保证在拐杖最大倾斜角度（与地面呈60°夹角）时，弹簧提供的复位力矩仍能抵消台面倾斜产生的偏转力矩，同时避免弹簧刚度过大导致使用者迈步时牵拉阻力过大，影响正常步态。

结构细节上，置物台与杖身的连接采用铰接结构，铰接轴的阻尼值经过反复调校，既保证台面能够灵活转动响应角度变化，也不会因为铰接间隙过大导致台面出现晃动；导向滑轮采用带轴承的小直径滑轮，转动阻力小，牵引线选用耐磨尼龙编织线，破断拉力不低于50N，长期使用不会出现拉断、起毛问题。杖身主体沿用常规腋拐的高强度铝合金管材结构，在安装置物台、导向滑轮的位置设置了抱箍式安装座，无需对原有杖身进行打孔改造，既可以适配全新生产的拐杖产品，也能够对现有普通腋拐进行加装改造，降低了产品的适配成本。实际使用测试中，使用者以正常步速行走时，置物台的水平偏差始终控制在3°以内，放置装满水的水杯不会出现洒漏，放置手机时屏幕不会因为倾斜滑落，完全满足日常出行时的轻量置物需求，同时整个附加结构的重量控制在200g以内，不会给使用者增加过多的负重负担，也不会影响拐杖原有的支撑稳定性。
