天文观测用制冷式CMOS相机结构设计

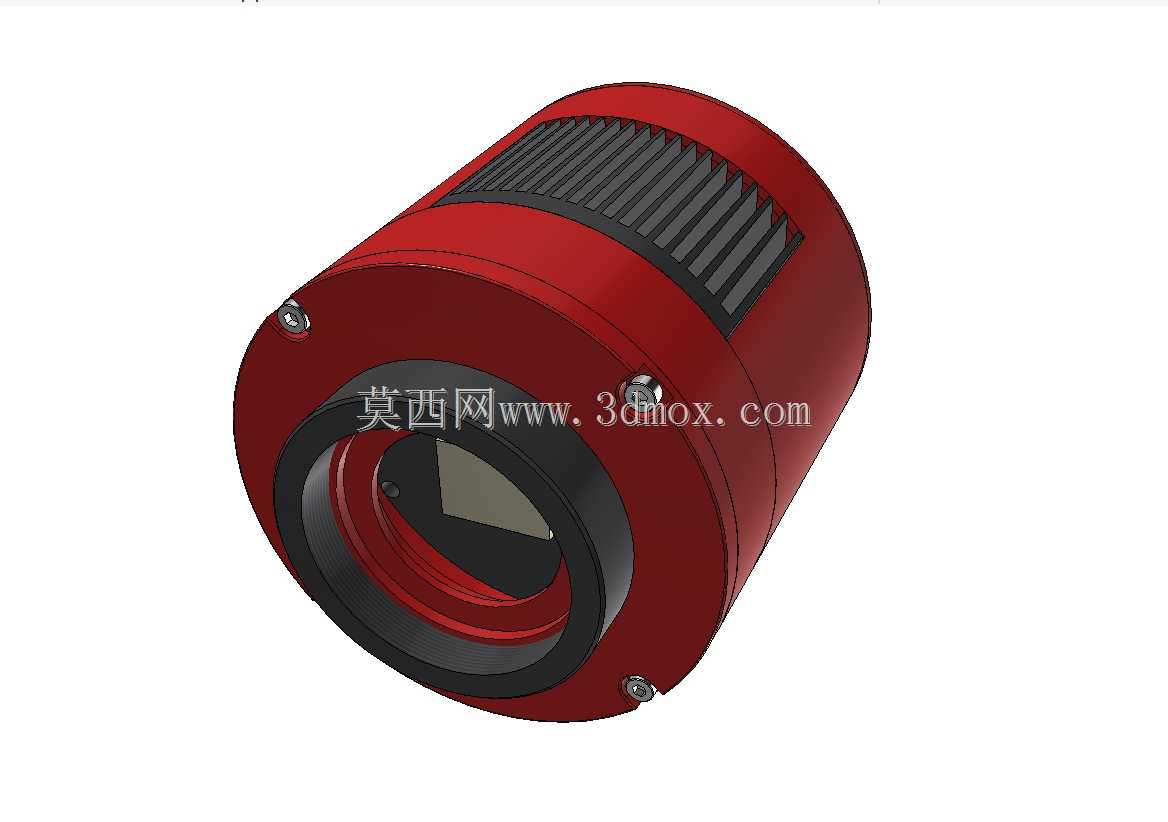

这款相机的结构设计围绕深空天文观测的核心需求展开，首先要解决的是长时间曝光下的传感器热噪声问题，因此外壳主体采用圆柱形一体化散热结构，侧面密布径向散热鳍片，鳍片与外壳主体采用一体铣削成型工艺，避免拼接结构带来的热阻，配合内置的半导体制冷组件，可将CMOS传感器温度降至环境温度以下35-40摄氏度，有效抑制长曝光下的暗电流噪声，满足数小时累计曝光的深空拍摄需求。前端的镜头接口采用标准天文设备通用的接口规格，接口端面加工有精准的定位止口，配合三颗均布的锁紧螺丝，可实现与天文望远镜目镜端、滤镜轮等配件的无间隙同轴安装，接口与内部传感器安装座之间设计有0.02mm公差的同轴定位结构，保证传感器靶面与光轴的垂直度误差控制在1角分以内，避免画面边缘出现离轴像差。外壳主体采用高强度铝合金材质，表面做红色硬质阳极氧化处理，既提升户外使用场景下的耐刮擦、抗腐蚀性能，也能提升表面热辐射效率，辅助散热鳍片将制冷端导出的热量快速散发到空气中。传感器安装座采用低热变形系数的钛合金材质加工，避免制冷过程中不同材料热胀冷缩系数差异导致的传感器靶面偏移，安装座与外壳之间设计有隔热垫层，阻断外壳与制冷腔之间的热传导路径，降低制冷组件的工作负载。设备尾部预留有标准的数据传输与供电接口安装位，接口处设计有防水胶圈安装槽，可适配户外夜间观测时的结露、轻微溅水场景，接口与内部电路板之间采用柔性排线连接，避免装配过程中的硬连接应力损坏电路元件。整体外形的圆柱形设计充分考虑了天文设备的安装兼容性，外径尺寸适配市面主流的天文相机调焦座夹持范围，设备总长度控制在合理范围内，避免安装后出现重心过于靠前导致的望远镜平衡调节困难问题。散热鳍片的高度经过热力学仿真优化，在保证散热面积足够的前提下，控制整体外径不会过大，避免与调焦座周边的导星镜、滤镜轮等配件产生安装干涉。前端接口的法兰厚度经过强度校核，在频繁更换镜头、滤镜轮的使用场景下，不会因为反复锁紧螺丝出现接口变形，保证长期使用后的安装精度。外壳上的固定螺丝均采用内六角不锈钢螺丝，螺丝头做沉头处理，保证外壳外表面无凸起结构，既提升外观整体性，也避免安装时凸起部位刮擦其他配件。内部制冷组件的安装位置经过重心配平设计，使得整台相机的重心落在设备中心轴线上，安装在望远镜上后不会产生偏心力矩，降低赤道仪的跟踪负载，提升长时间跟踪拍摄的精度。设备的整体重量经过优化，在保证结构强度、散热性能的前提下尽可能降低自重，适配中小型赤道仪的负载能力，让便携性与性能达到平衡。
