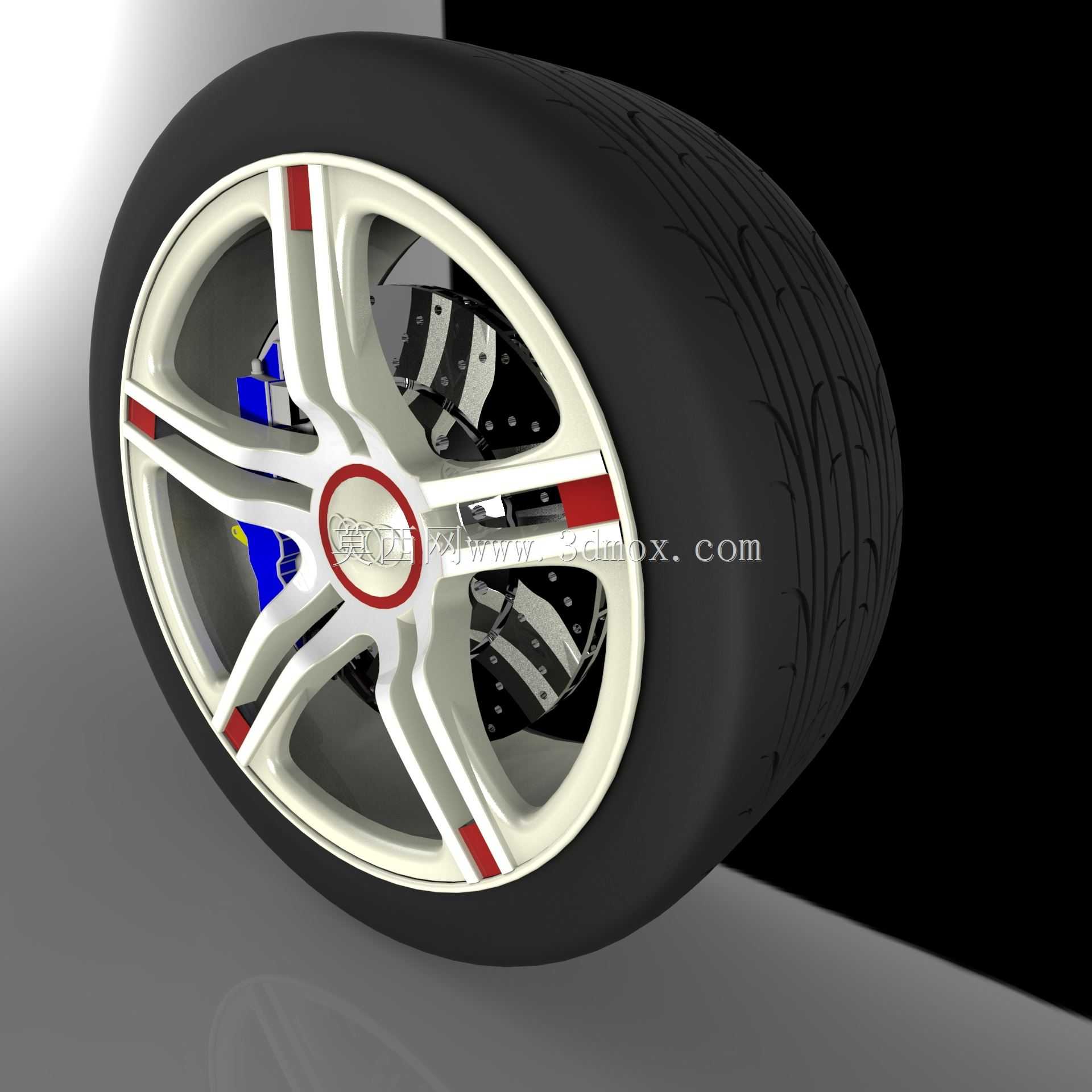

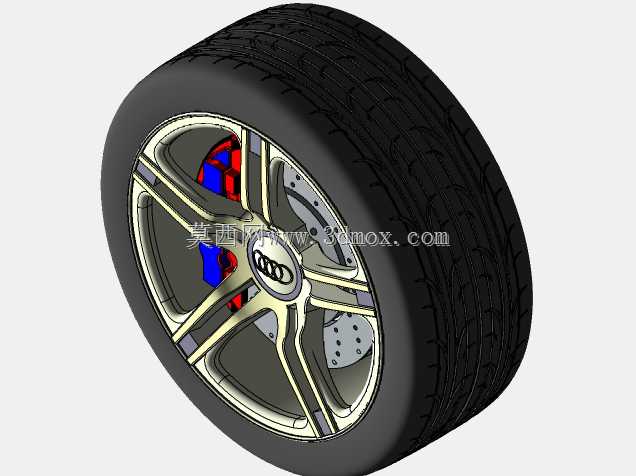

这套轮组总成的三维建模完全围绕量产乘用车的实际装车需求搭建,没有做夸张的概念化设计,所有结构边界都参考了主流紧凑级家用轿车的轮舱空间参数,轮辋直径适配17寸轮胎规格,偏距值设置在40mm区间,安装孔位采用常规5孔PCD114.3的通用布局,能覆盖多数日系、自主紧凑级车型的安装需求,不会出现装车后蹭翼子板内衬、蹭刹车卡钳的干涉问题。日常做整车总布置校核的时候,轮组是底盘部分非常核心的运动件,它的跳动边界直接决定了轮舱的钣金切割范围、轮眉的造型突出量,甚至会影响悬架摆臂、转向拉杆的行程设计,所以建模的时候特意把轮胎在满载压缩、极限转向工况下的外轮廓包络做了完整保留,结构工程师拿到模型可以直接导入总装文件做间隙校核,不用再单独修正轮胎的变形量。

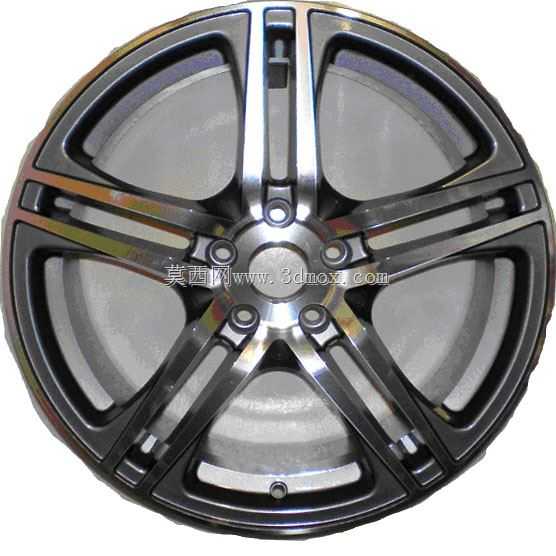

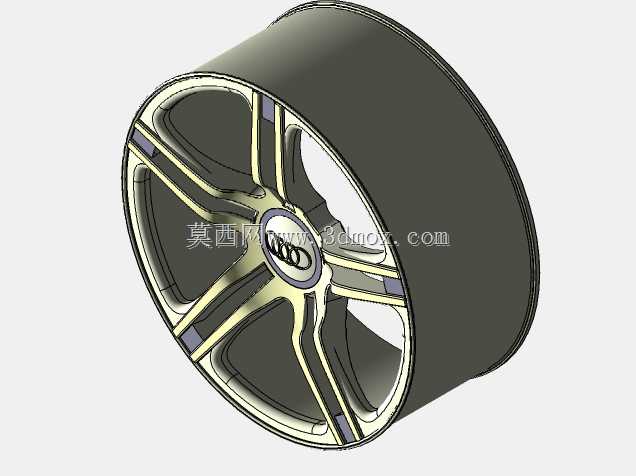

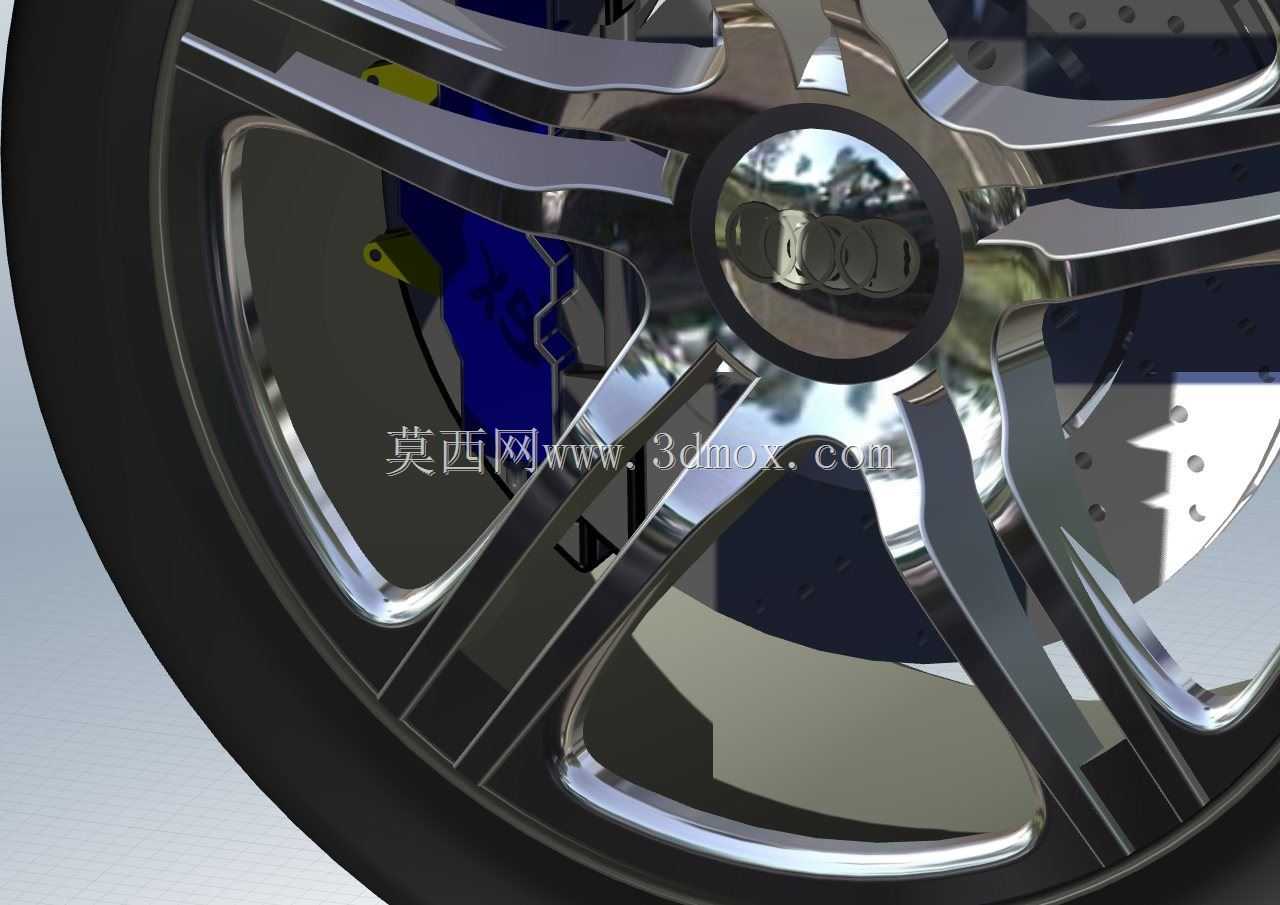

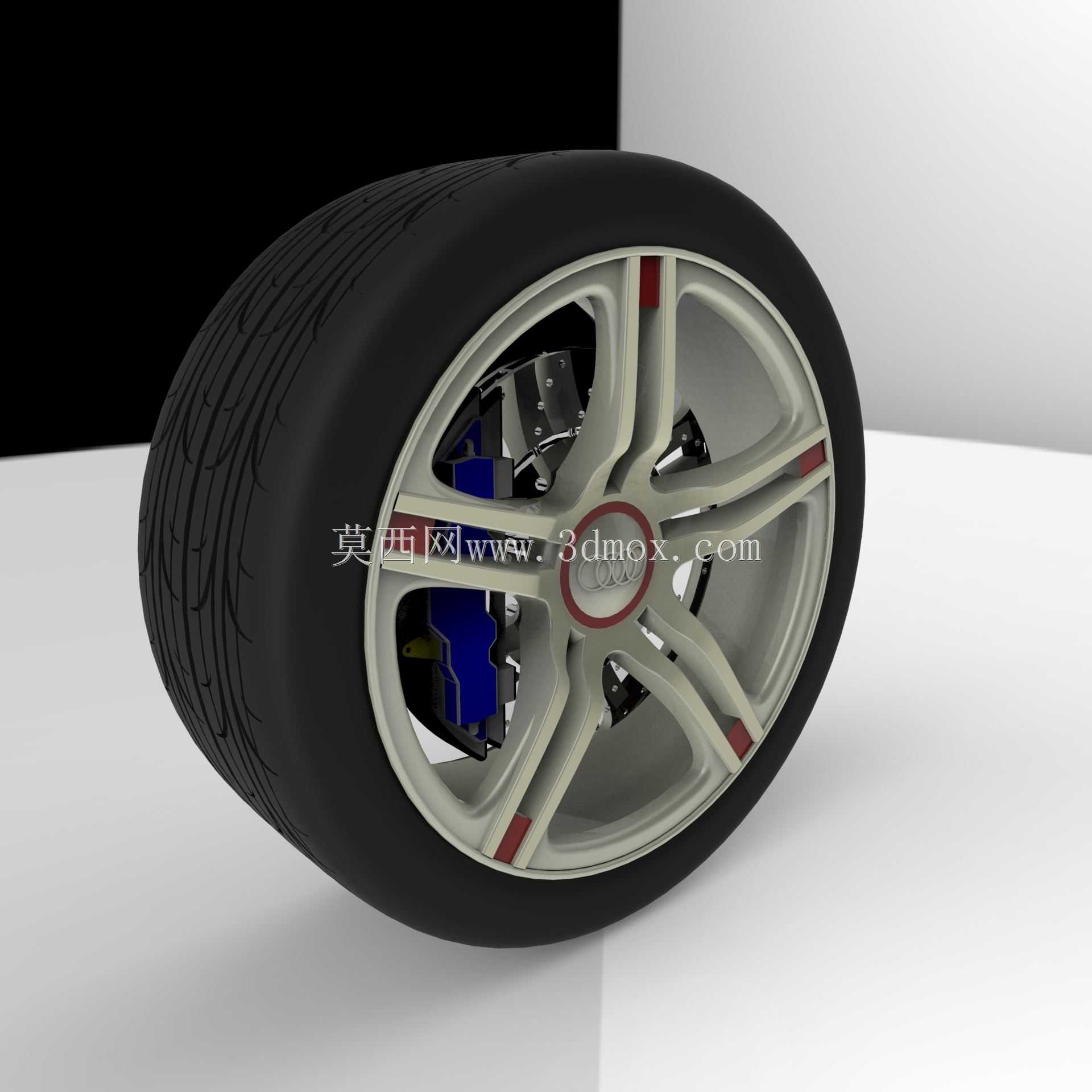

从功能设计层面看,这款轮毂采用了五组双辐条的结构布局,辐条表面做了内凹的造型处理,既可以在视觉上拉长辐条的延伸感,营造运动化的视觉效果,更重要的是这种等距分布的辐条结构能均匀分散行驶过程中路面传递的冲击载荷,相比细辐条的改装轮毂,结构强度冗余量更大,日常通过减速带、非铺装路面的时候不容易出现辐条变形、开裂的问题。辐条末端靠近轮辋的位置做了局部加厚处理,对应轮胎胎圈的安装座位置,能给胎圈提供足够的支撑力,避免高速过弯时胎侧形变过大导致的脱圈风险。轮毂中心的定位孔做了精准的公差预留,和轴头的配合间隙控制在0.02mm以内,装车后不会出现高速方向盘抖动的问题,螺栓孔周围做了凸台强化,分散螺栓紧固时的压应力,避免长期使用后螺栓孔周围出现应力裂纹。

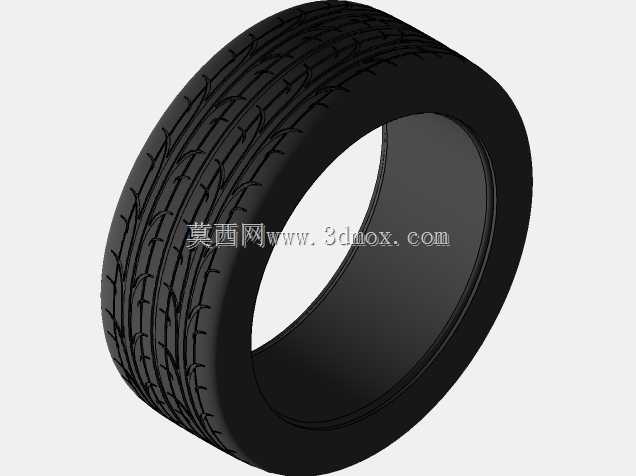

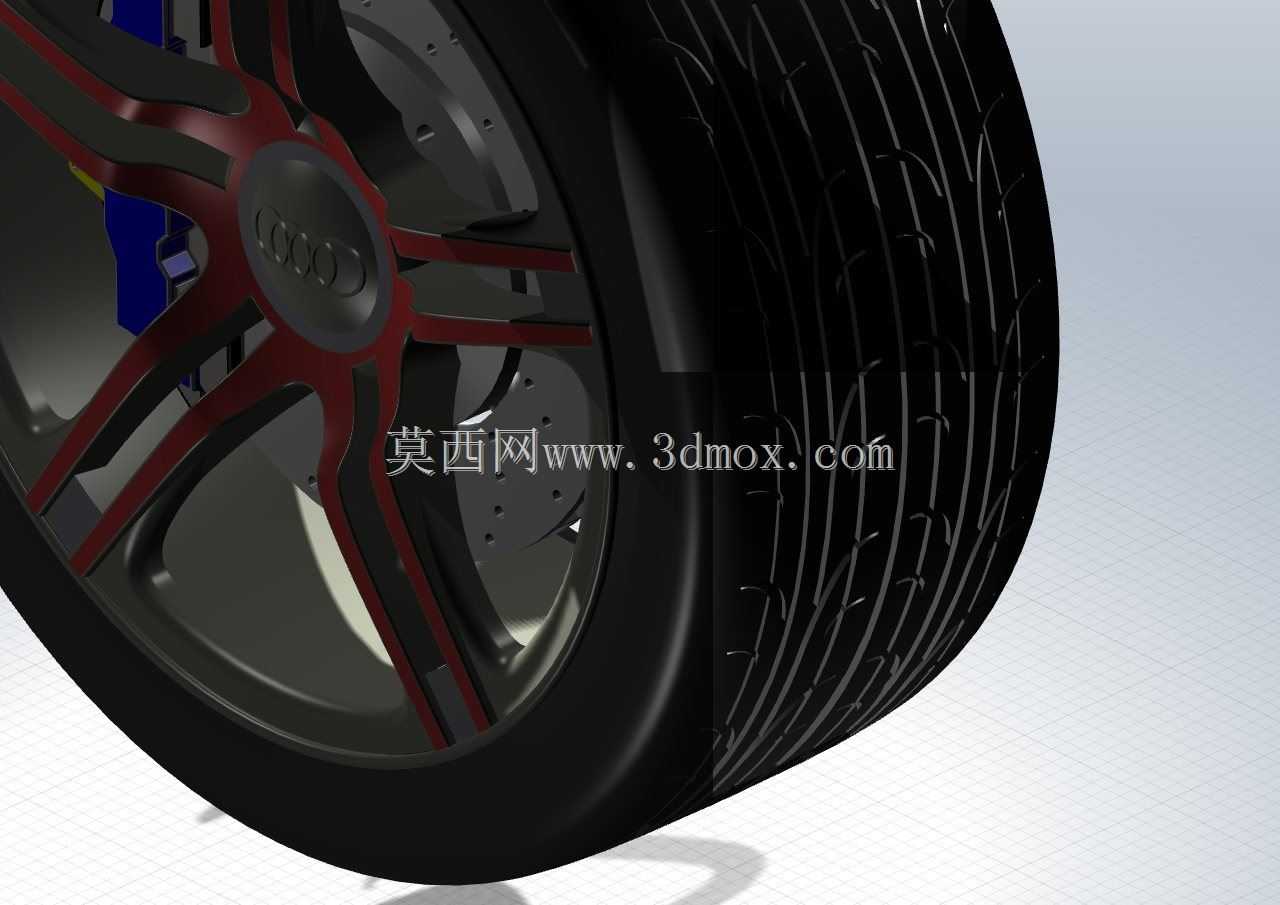

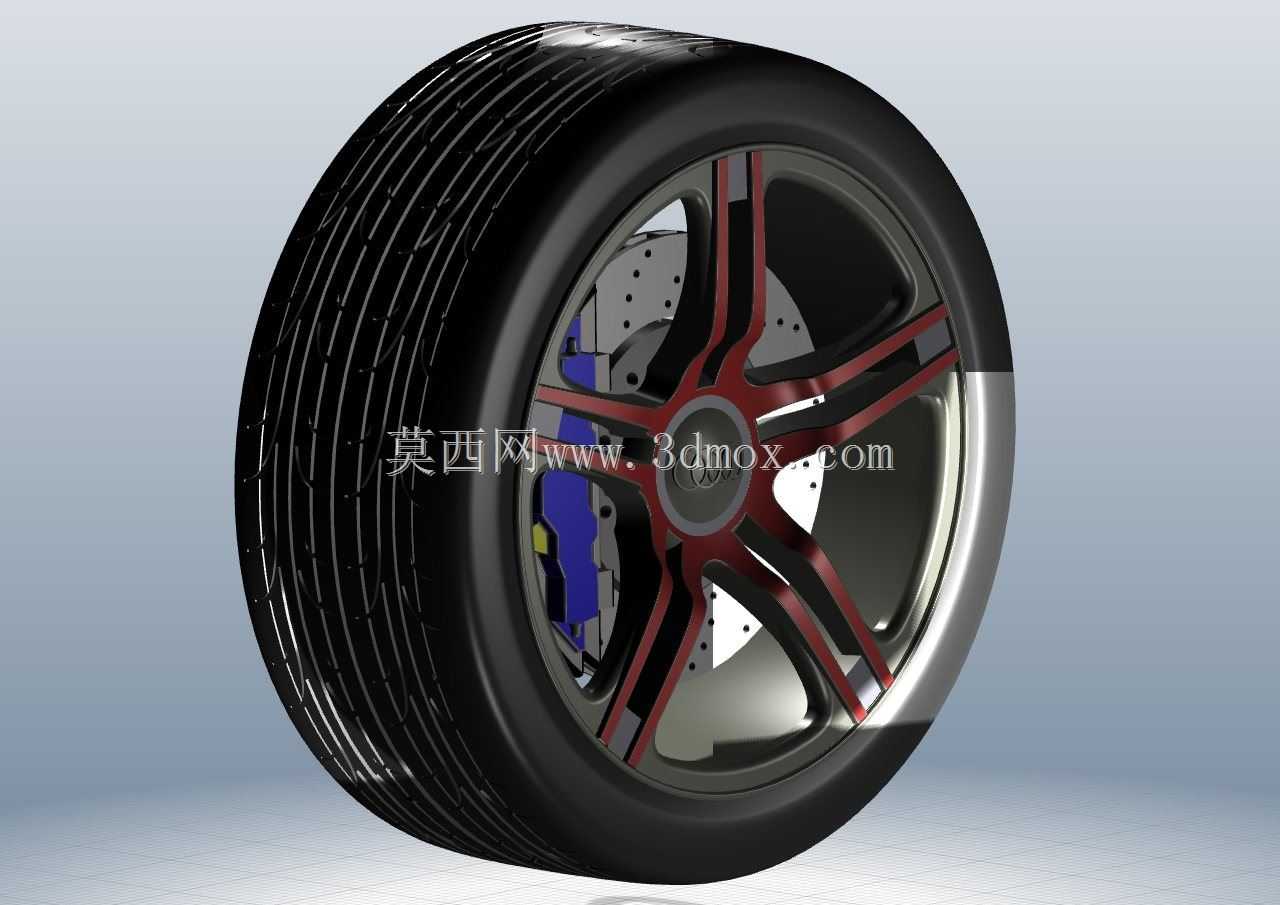

配套的轮胎模型还原了民用运动型街胎的胎面花纹结构,主排水沟深度设置在7.5mm,横向花纹槽做了变节距设计,建模时保留了花纹块的倒角细节,做整车NVH仿真的时候可以直接参考花纹结构分析胎噪的传递路径,不用再单独重构轮胎花纹。轮胎内部的胎体帘线层、带束层虽然做了结构简化,但胎侧的刚度参数参考了同规格量产轮胎的实测值,做操稳仿真的时候能准确反馈轮胎的侧偏特性。和轮毂装配在一起的通风刹车盘、对置活塞卡钳也做了完整建模,刹车盘的通风道是径向直道结构,散热效率优于实心盘,连续制动时的热衰减幅度更小,卡钳的安装支架位置和轮毂辐条之间预留了足够的间隙,就算后期用户更换更大尺寸的刹车套件,只要卡钳直径不超过330mm,都不会和辐条发生干涉。
实际做逆向建模的时候,这类轮组的难点在于曲面的连续性控制,轮毂的辐条曲面是多段G2连续的自由曲面,建模时不能出现生硬的折角,不然渲染出来的光影效果会很突兀,也不符合量产轮毂的锻造/铸造工艺要求——所有曲面的拔模角度都控制在3度以上,辐条背面的减重槽做了圆角过渡,不会出现应力集中的尖角,完全满足开模生产的工艺要求。轮胎和轮辋的配合面做了精准的干涉检查,胎圈的安装角度和轮辋胎圈座的锥度完全匹配,装配后不会出现漏气的密封问题。整个轮组的装配关系完全按照实际装车逻辑搭建,轮毂通过中心孔定位在转向节轴头上,轮胎通过胎圈卡紧在轮辋的密封槽内,刹车盘固定在轮毂轴承的法兰盘上,卡钳固定在转向节的支架上,所有连接副的位置都和实车一致,不管是用来做整车的渲染展示、底盘的结构教学,还是做改装方案的可行性校核,都能直接使用,不需要再做额外的结构修正。
