单级螺旋锥齿轮变速箱三维设计模型

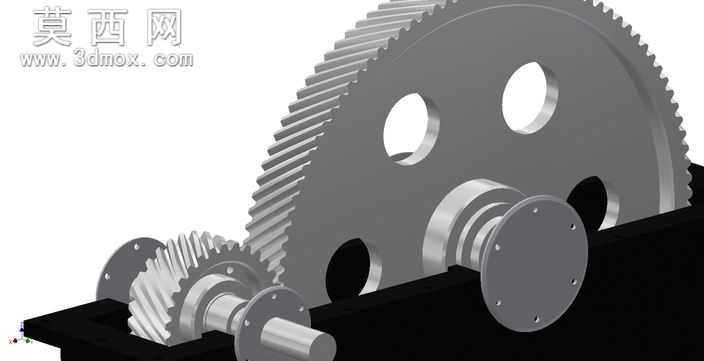

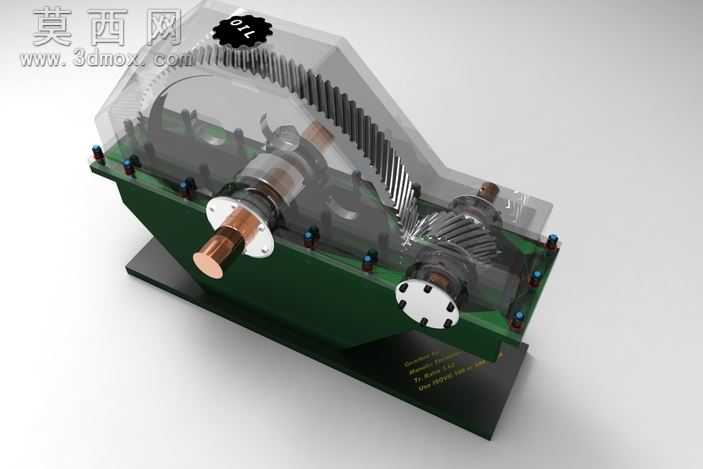

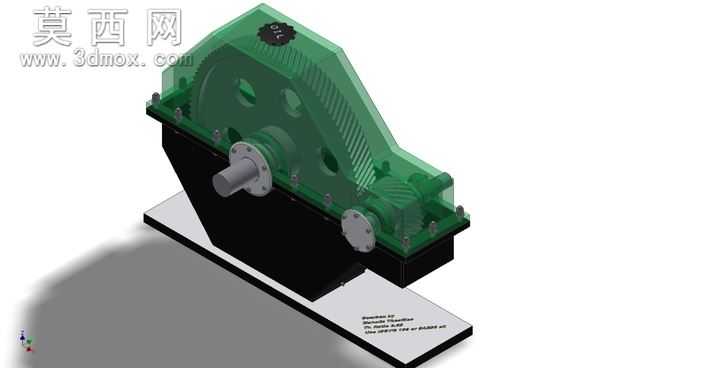

本模型为单级传动比3.62的螺旋锥齿轮变速箱，建模过程严格遵循实际工业规格参数开展，从核心传动部件到附属密封结构均做了完整还原，可直观呈现变速箱内部的动力传递逻辑与装配关系。建模阶段首先完成整体传动方案的参数匹配，针对300KW输入功率、10^8次循环寿命的设计要求，对齿轮齿形参数、轴系承载尺寸、箱体壁厚做了对应校核，确保模型参数符合真实工业设计的性能要求。模型中螺旋锥齿轮的齿面做了精准的螺旋角与齿廓还原，可清晰展示锥齿轮啮合时的接触状态，输入输出轴的轴肩、键槽、轴承安装位均按照装配公差要求建模，轴承、密封件等标准件按照通用规格做了参数化搭建，既保证结构完整性，也清晰区分了核心传动件与随机附属部件的设计差异。渲染阶段采用半透明上箱体与不透明下箱体的材质区分设计，上箱体使用半透明磨砂工程塑料质感材质，无需拆解即可直观观察内部齿轮啮合、轴系排布的结构，下箱体采用深绿色工业铸铁质感材质，搭配哑光金属底座还原真实变速箱的涂装质感；轴类零件使用抛光铜质与亮面钢材的材质区分，清晰标识输入输出轴的位置，螺栓、油堵等紧固件做了发黑金属质感处理，油标位置做了专属标识还原，整体渲染效果层次分明，各部件辨识度高。模型完整还原了齿轮箱的装配逻辑，从箱体的螺栓连接定位、轴承与轴系的过盈配合、齿轮与轴的键连接定位，到端盖的密封结构、油封的安装位置都做了精准呈现，可用于传动结构教学、变速箱方案演示、装配工艺模拟等场景，能够帮助使用者快速理解单级螺旋锥齿轮变速箱的工作原理与结构组成，也可作为同类型传动装置设计的参考蓝本，为后续的参数修改、结构优化提供可靠的三维模型基础。
