直角三角形钢三角桁架结构设计

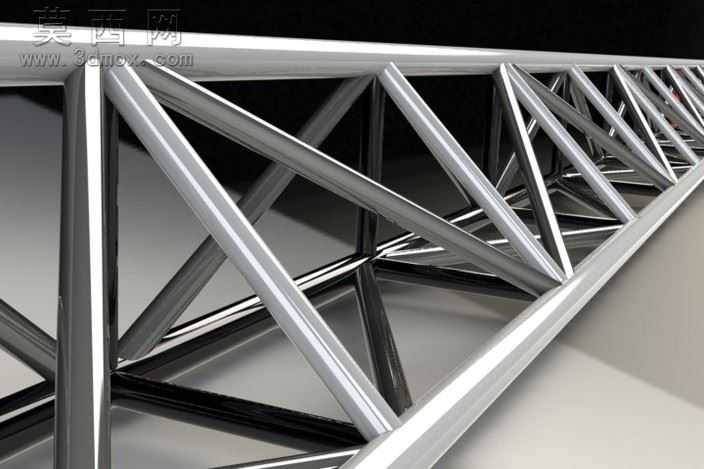

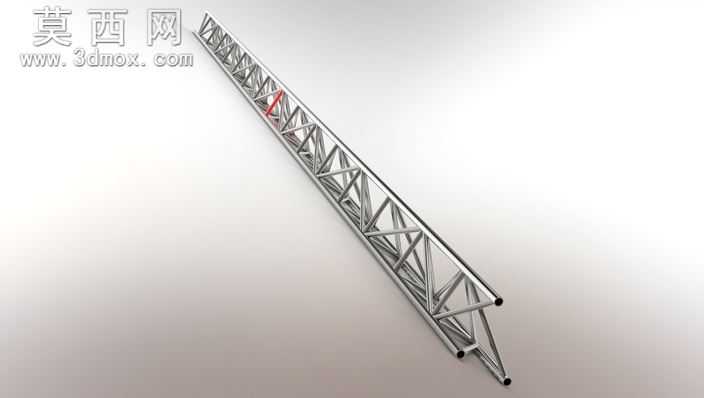

本作品为直角三角形构型的钢三角桁架三维设计模型，建模过程严格遵循钢结构桁架的工程设计规范，在三维建模环境中完成了所有构件的参数化搭建，从弦杆到腹杆的每一处尺寸都经过严谨的力学适配，确保结构形式符合实际工程的受力逻辑。模型渲染阶段采用了抛光金属材质，精准还原了钢制构件的金属光泽与表面质感，通过光影渲染清晰呈现出桁架各杆件的连接关系与空间排布，让整体结构的通透感与金属构件的硬朗质感得到充分展现。结构设计上采用直角三角形的稳定构型，主弦杆作为主要承重构件沿桁架长度方向贯通布置，斜向腹杆与横向连接杆件按照三角稳定原理排布，所有杆件交接处做了无焊缝的一体化结构处理，避免了焊接节点带来的应力集中问题，提升了结构整体的受力均匀性。设计过程中针对46英寸规格、1600磅承重的使用需求做了专项结构优化，通过调整腹杆的排布角度与杆件的截面尺寸，实现了在1000英尺磅静态加载工况下仅3.86英寸中央挠度的优异性能，既保证了结构的承重能力，又尽可能控制了构件的整体重量，兼顾了结构强度与轻量化的设计需求。整个模型的杆件连接逻辑清晰，空间结构规整，既可以作为钢结构桁架设计的参考案例，也可用于工程力学教学、结构方案展示等场景，完整还原了钢桁架从构型设计到受力优化的全流程设计思路，为同类承重桁架的设计提供了直观的三维参考依据。
