航空发动机哈瓦传动轮盘结构设计

在航空动力系统的传动链路里，这类带减重孔的轮盘构件是哈瓦类航空发动机附件传动段的核心承载件，日常接触航发结构设计的工程师都清楚，这类轮盘不是普通的皮带轮，它要在高转速、宽温度波动的舱内环境里持续传递扭矩，同时还要严格控制自身重量，匹配航空部件严苛的重量控制指标。从实际应用场景来看，这类轮盘多布置在发动机附件机匣的传动分支上，一端衔接核心机提取的功率输出端，另一端带动燃油泵、滑油泵、发电机这类附件运转，转速区间通常覆盖数千转到上万转，工作过程中既要承受传动带或者啮合件带来的径向载荷，还要耐受发动机舱内从常温到百余摄氏度的温度循环，对结构的刚度、动平衡精度都有极高要求。

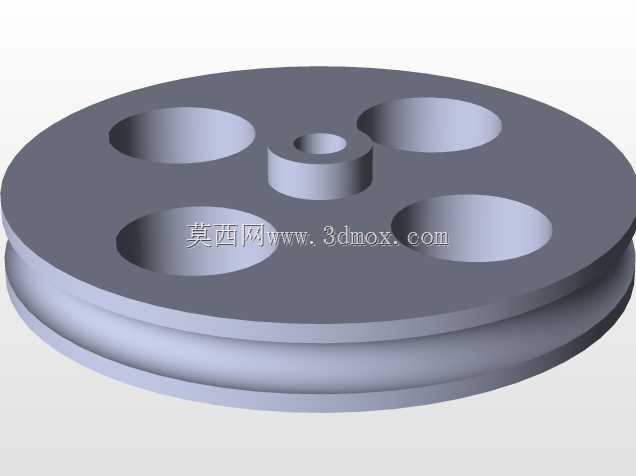

从结构设计的思路上拆解，这个轮盘采用了单辐板带均布减重孔的结构形式，中心的凸台是安装轴承与定位轴的核心区域，凸台的高度是经过配合公差核算的，既要保证轴承内圈的轴向定位可靠，又要避免和周边的密封件、挡圈产生运动干涉。辐板上均匀分布的四个大尺寸通孔，不是随意开设的，首先是做轻量化设计，航空部件每减重一克都能带来整机推重比的正向收益，其次这些孔也能作为装配过程中的操作过孔，方便工装伸入完成紧固件的拧紧操作，同时在轮盘高速旋转时，这些对称分布的孔不会破坏整体的动平衡特性，孔边缘的圆角过渡也是特意设计的，避免应力集中在孔边位置萌生疲劳裂纹，毕竟航发部件的疲劳寿命是设计阶段的核心考核指标。

轮盘外缘的带槽结构，是用来适配传动带或者柔性传动件的，槽型的截面尺寸是按照配套传动件的截面规格设计的，槽的深度、两侧的倾角都经过摩擦力与传动效率的核算，既要保证传动过程中不出现打滑丢转的情况，又要避免槽壁对传动件产生过度的挤压磨损，延长传动件的更换周期。轮盘的整体厚度、辐板的厚度取值，是结合承载扭矩的大小、材料的许用应力、临界转速的计算结果综合确定的，太薄会导致高速旋转时辐板出现挠曲变形，影响传动精度，太厚则会增加不必要的重量，违背航空部件的轻量化设计原则。

在安装边界的考量上，中心孔的直径是和配套的传动轴直径做基孔制配合的，配合公差选择的是过渡配合，既保证装配时的定位精度，又方便后续维护时的拆卸操作，中心凸台的端面和轴肩的贴合面有严格的平面度要求，避免装配后出现轮盘偏摆，导致运转时产生额外的振动。轮盘安装到轴上之后，轴向的固定通常采用轴端挡圈或者圆螺母，预留的轴向间隙也是经过计算的，既要限制轮盘的轴向窜动，又要给工作状态下的热膨胀留出足够的余量，避免温度升高后构件膨胀卡滞。

这类轮盘在做三维建模的时候，首先要确定中心轴线作为设计基准，所有的回转特征都围绕这个基准展开，减重孔的分布要严格按照圆周均布的约束来做，保证每个孔的中心到轴线的距离一致，相邻孔之间的夹角误差控制在极小的范围内，不然动平衡测试的时候很难达到航发部件的精度要求。建模过程中所有的棱边都要做倒角或者圆角处理，不仅是为了去除加工毛刺，更是为了降低应力集中系数，提升构件的疲劳寿命。实际生产中这类零件多采用高强度铝合金或者高温合金加工，加工完成后还要做动平衡校正、表面阳极化或者喷涂处理，提升表面的耐磨性能与抗腐蚀能力，适应发动机舱内的复杂工作环境。

很多刚接触航发结构设计的工程师容易把这类轮盘和普通工业设备上的带轮混淆，实际上两者的设计裕度、精度要求、考核标准完全不在一个层级，普通工业带轮的动平衡精度、重量控制、温度耐受要求都远低于航空级别的构件，这类轮盘从结构尺寸的确定、材料的选择到加工工艺的制定，每一个环节都要围绕航空动力系统的高可靠性、高功重比要求来展开，哪怕是一个小小的圆角半径取值，都要经过有限元应力分析、疲劳寿命核算才能最终确定，不能照搬普通民用设备的设计参数。
