带安装支架的流体管路控制阀结构

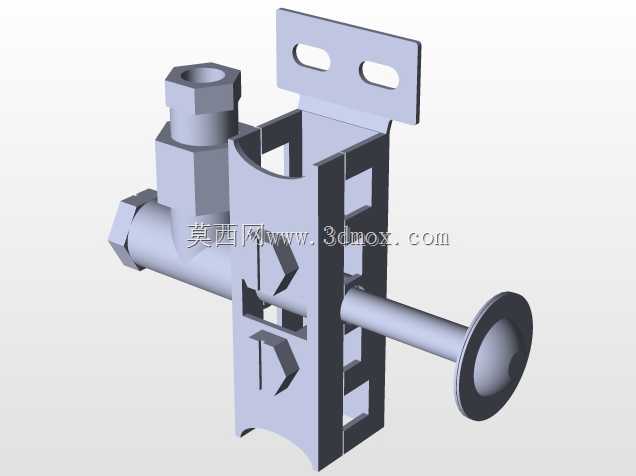

这款带集成安装支架的流体控制阀，主要面向小型流体输送回路的通断控制场景，常见于小型液压动力单元、实验室气路分配台、小型制冷机组冷媒管路、车用辅助气路这类安装空间紧凑、需要快速固定阀体的工况中。区别于常规需要额外配装安装卡箍的阀体，这款产品直接将安装支架与阀体本体做了集成化设计，省去了现场安装时额外加工固定件、选配卡箍的步骤，能有效缩短设备装配的工时，也避免了额外加装固定件带来的管路应力集中问题。

从功能特性来看，阀体侧部预留的外螺纹接头可直接对接标准硬管或软管总成，端部的手轮结构采用大直径圆盘设计，操作时不需要额外借助扳手，徒手即可完成管路通断的切换，手轮与阀杆的连接部位做了限位结构，能避免操作时阀杆过度旋进损伤密封面。阀体内部的流道做了圆弧过渡处理，没有直角突变结构，能降低流体通过时的局部阻力损失，减少流道内的介质滞留区，对于输送洁净气体、低粘度液压油、冷媒这类介质的场景，能有效避免介质残留带来的管路污染问题。

设计过程中，首先考虑的是安装边界的适配性，顶部的安装支架开有两个长圆形安装孔，孔位的间距适配常规设备面板的通用安装孔距，长圆孔的设计允许安装时存在±2mm的位置偏差，降低了设备面板的开孔精度要求，即使现场开孔存在少量误差，也能顺利完成阀体的固定，不需要重新扩孔调整。支架与阀体本体的连接采用了框架式包覆结构，不是简单的焊接在阀体单侧，这种结构能让阀体在受到管路侧向力时，支架可以从多个方向分担受力，避免长期使用后支架与阀体连接部位出现开裂变形，尤其是在存在管路振动的工况下，这种包覆式支架的抗疲劳性能远优于单侧焊接的固定结构。

外形尺寸方面，阀体主体的宽度控制在较小范围内，安装后突出面板的尺寸经过优化，不会占用过多的设备内部空间，手轮的直径设置兼顾了操作力矩与空间占用，既保证操作时不需要施加过大的转动力矩，也不会因为手轮尺寸过大干涉周边的其他管路或电气元件。阀体的进出油口采用同轴线布局，管路对接时可以直接走直线排布，不需要额外增加弯头改变管路走向，能简化管路的布置路径，减少管路接头的使用数量，降低整个回路的泄漏风险。

在实际选型适配时，这款结构适合公称通径较小的低压流体回路，安装时只需要将支架贴合在设备安装面板上，用两个标准螺栓穿过支架上的长圆孔固定即可，不需要额外制作安装转接板。阀杆部位的密封采用了多层复合密封结构，能适应一定范围内的温度波动，不会因为工况温度变化出现密封失效泄漏的问题。框架式的阀体侧面做了镂空处理，一方面可以减轻整个阀体的重量，另一方面也能在介质温度与环境温度存在差异时，减少阀体与支架之间的热应力传递，避免因为热胀冷缩导致安装部位出现松动。

很多现场装配的场景里，施工人员经常会遇到阀体固定不牢、安装孔位对不上、手轮操作空间不足的问题，这款结构在设计阶段就把这些现场常见的问题纳入了考量，长圆孔的容错设计、集成支架的免额外配件、合理的手轮尺寸、同轴的管路接口，都是围绕实际装配和使用中的痛点做的优化。比如在小型实验设备的气路安装中，往往面板上要布置多个阀件，每个阀件都要单独做固定支架的话，不仅加工成本高，装配时还要逐个调整位置，采用这种集成支架的阀体，直接在面板上按统一孔距开孔就能完成批量安装，装配效率能提升不少，而且后期维护更换阀件时，只需要拆下两个固定螺栓就能完成替换，不需要改动周边的管路布局，维护的便捷性也有明显提升。另外阀体上的六角结构部位，是专门预留的管钳操作位，对接管路时可以用扳手卡住这个部位施加反向力矩，避免拧紧管路接头时阀体跟着转动，导致支架受力变形或者已接好的管路出现错位，这个细节设计能有效避免安装过程中对阀体本身造成损伤。
