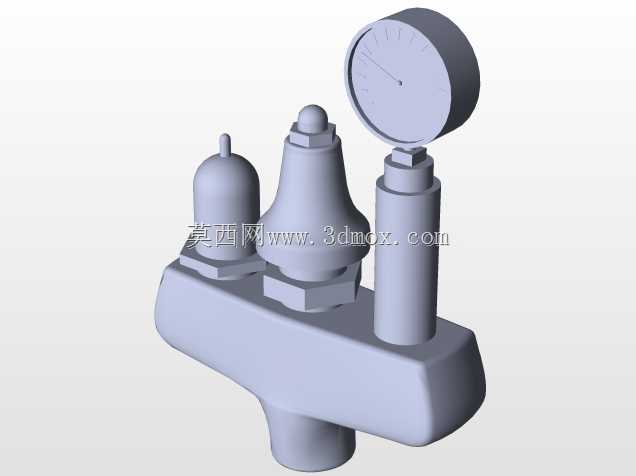

带压力表集成式阀组调压装置结构

在工业流体输送管网、小型压力容器配套、实验室气路改造这类场景里，经常会遇到需要同时完成压力实时显示、超压泄放、出口压力调节的需求，要是分别单独安装压力表、安全阀、调压阀，不仅要在管路上开多个接口做焊接或者螺纹连接，增加泄漏点风险，还会占用更大的安装空间，后期拆检维护也要逐个拆装，效率很低。这款集成式的阀组结构，就是把这几个功能模块整合在同一个锻造本体上，从根源上减少管路连接节点，压缩整体安装尺寸，适配安装空间局促的紧凑型管路布局。本体采用一体式模锻成型的流道设计，内部没有拼接焊缝，介质从底部的入口进入后，会顺着内部平滑的流道分别流向三个功能支路，避免直角转弯造成的压损过大问题，流道内壁的粗糙度控制在Ra3.2以内，减少介质流动时的紊流和阻力损失，对于气体介质来说，还能降低高速气流产生的啸叫噪音。右侧带压力表的支路是压力检测端，压力表通过轴向的螺纹连接座固定在支路上，连接座内部设计有阻尼孔结构，当管路内出现压力脉动冲击的时候，阻尼孔可以缓冲压力波动，避免压力表指针频繁大幅摆动，既提升读数的准确性，也能延长压力表的使用寿命，阻尼孔的孔径根据常用的介质工况做了匹配，常规压缩空气、清水类介质下不会出现堵塞问题，要是用于含微小杂质的介质，也可以在阻尼孔前加装微型过滤垫片，不需要改动整体结构。中间的钟形结构支路是调压功能模块，内部集成了弹簧加载的调压阀芯，通过顶部的六角调节螺母可以改变弹簧预紧力，从而设定出口端的工作压力，阀芯采用锥面密封结构，密封面的锥度经过匹配设计，关闭状态下的泄漏量满足工业级密封要求，调压过程中阀芯的升降行程做了限位，避免调节过度导致阀芯脱出或者弹簧压并失效。左侧的小型罐体结构是安全泄放支路，属于弹簧直接载荷式的安全阀结构，当系统内压力超过设定的泄放压力值时，介质压力会克服弹簧力顶起密封瓣，多余的介质从泄放口排出，等压力回落至回座压力后自动关闭，防止系统超压引发安全隐患，这个支路的弹簧刚度和调压支路的弹簧做了参数匹配，保证泄放压力始终比调压支路的最高设定压力高10%-15%，不会出现正常调压过程中安全阀误开启的情况。整个阀组的安装接口在本体底部，采用标准管螺纹设计，不需要额外做转接接头就可以直接和现有管路对接，安装时的操作空间只需要预留扳手拧动本体六角部位的空间即可，不需要给三个单独阀门分别预留操作位置，整体的安装高度比三个阀门分开安装降低了近40%，横向占用空间减少60%以上。在建模过程中，各个功能模块的装配间隙都按照实际工程公差做了预留，比如阀芯和阀腔的配合间隙控制在0.02-0.04mm之间，既保证阀芯升降动作顺畅无卡滞，又不会因为间隙过大造成内部串压；压力表连接座的螺纹深度按照标准螺纹旋合长度设计，保证连接强度足够，同时不会因为旋入过深顶坏内部的阻尼孔结构；各个密封面的位置都预留了密封件安装槽，可以适配O型圈或者金属密封垫的安装需求，满足不同压力等级、不同介质的密封要求。日常维护的时候，只需要把各个支路的上盖拆开，就可以直接更换内部的弹簧、密封瓣、阻尼件等易损件，不需要把整个阀组从管路上拆下来，大幅降低维护的工作量和停机时间，对于需要连续运行的管路系统来说，这点优势尤为明显。
