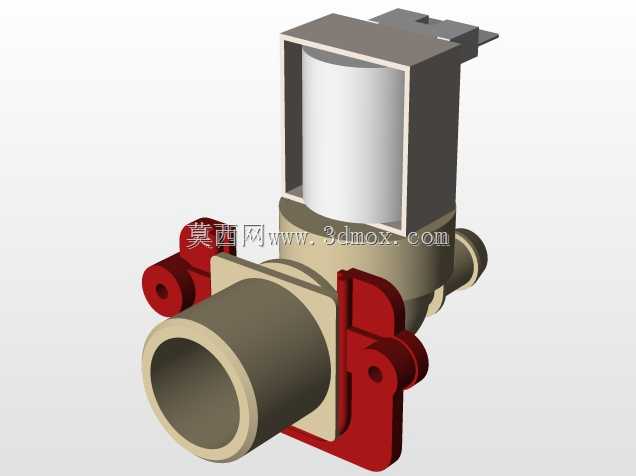

带安装支架的电磁进水控制阀结构设计

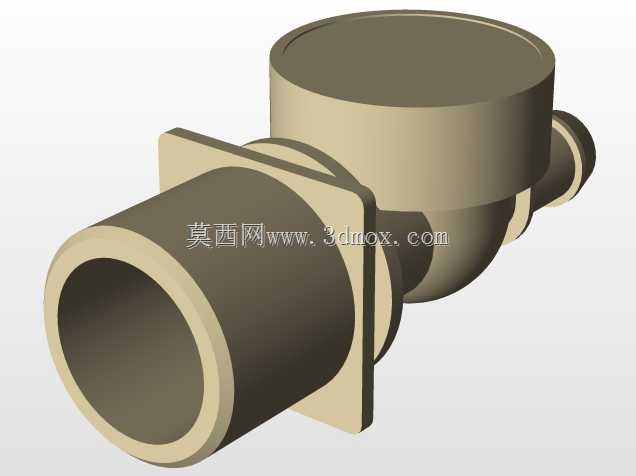

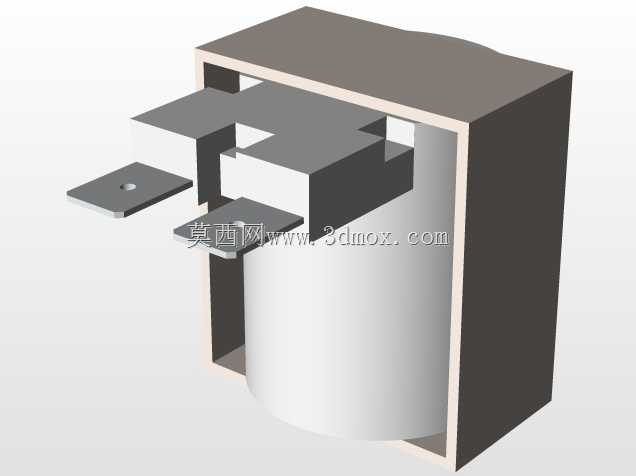

这款电磁控制阀主要面向小型流体管路的通断控制场景，常见于即热式饮水设备、小型商用制冰机、智能卫浴供水模块、家用净水机组这类需要精准控制水路通断的终端设备上，和传统手动球阀相比，它可以通过电信号实现远程启闭，不需要人工操作旋钮或者手柄，适配自动化程度较高的流体管路系统。从结构设计逻辑来看，这款阀采用了直动式电磁驱动结构，上部的电磁线圈模块做了方形防护外壳包裹，既可以避免线圈裸露积灰受潮，也能在批量装配的时候起到定位防错的作用——外壳顶部的定位凸台和安装卡扣，可以直接卡入设备预留的安装卡槽里，不需要额外打螺丝固定上部结构，能有效缩减装配工位的操作时长。下部的阀主体采用了进出水口异向布局，主进水口为水平大通径接口，适配15mm外径的标准塑料输水软管，接口外壁做了环形防滑凹槽，插接软管之后可以通过喉箍或者快装卡扣锁紧，避免带压供水的时候出现脱管渗漏问题；侧部的小口径接口为旁通回路接口，主要用于接压力检测元件或者小流量回水支路，满足不同设备的管路布局需求。两侧的红色安装支架是这款阀的结构设计重点，支架和阀主体采用卡扣加定位槽的组合固定方式，不需要额外粘接或者螺丝锁附，支架上的铰接孔位可以适配两种安装方式：既可以通过螺栓穿入孔位将阀整体锁固在设备的钣金安装面上，也可以通过铰接轴实现阀身的小角度转动调整，适配设备内部紧凑的管路排布空间，避免和周边的线束、其他管路元件产生干涉。在功能实现上，这款阀的电磁线圈通电之后会产生电磁吸力，带动阀腔内部的密封阀芯抬起，打通进出水口之间的流道，实现水路导通；断电之后电磁吸力消失，阀芯在复位弹簧的作用下回落压紧密封阀座，快速切断水路，整个启闭动作的响应时间控制在0.5秒以内，可以满足终端用水设备的快速控水需求。阀腔内部的流道做了圆弧过渡处理，没有直角拐角结构，一方面可以降低水流通过时的阻力，减少供水压损，另一方面也能避免流道内部残留积水，在设备长期停用的时候减少细菌滋生的风险。设计过程中对安装边界做了充分校核，阀身整体的最大宽度不超过80mm，总高度控制在110mm以内，水平方向的主进水口端面到侧部接口端面的距离为65mm，安装支架的孔位中心距为42mm，这个尺寸参数可以适配绝大多数小型终端用水设备的内部安装空间，不需要对设备原有结构做大幅度修改就能直接替换同类型的老旧进水阀。密封结构上，阀芯密封件采用了食品级橡胶材质，符合饮用水接触部件的卫生要求，长期浸泡在常温水中不会出现材质发硬、溶出异物的问题，阀身主体的塑料壳体采用玻纤增强PP材质，既可以承受0.8MPa以内的常规供水压力，也能耐受40摄氏度以内的常温水长期冲刷，不会出现壳体开裂变形的问题。在实际选型应用的时候，需要注意这款阀的适用介质为常温清水，不能用于含有大颗粒杂质的污水或者带有腐蚀性的流体，否则容易造成阀芯卡滞、密封面磨损，导致阀出现关不严或者打不开的故障；安装的时候要保证线圈部分处于竖直向上的状态，倾斜角度不能超过15度，避免阀芯动作受阻影响启闭可靠性，同时要在进水端前置40目以上的过滤装置，拦截水中的沙粒、管线碎屑等杂质，延长阀的使用寿命。从三维建模的角度来看，这款模型完整还原了产品的所有装配细节，包括线圈外壳的卡扣结构、安装支架的铰接孔倒角、进出水口的防滑凹槽、阀身和支架的定位配合结构，在做设备整体装配校核的时候，可以直接导入模型做干涉检查，不需要再对模型做二次修补，能有效缩短结构设计阶段的建模周期，也可以作为同类电磁阀产品结构优化的参考样件，对比不同安装结构、流道布局的优劣。
