双联进水电磁阀结构三维设计

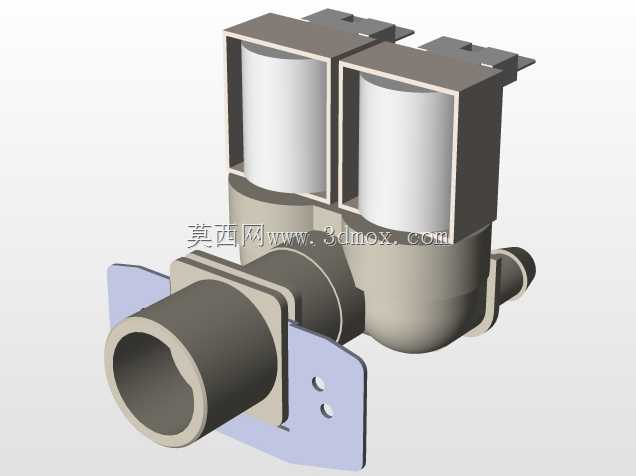

这款双联式流体控制阀的设计，主要面向家用及商用净水设备、智能卫浴、小型商用饮品制备设备的进水通断控制场景，在实际设备布局中，这类双路并联的阀组可以替代两个独立安装的单路电磁阀，大幅压缩管路排布所需的空间，减少管路接头数量，降低装配环节的密封失效风险。从实际使用场景来看，这类阀件通常安装在设备进水端的前端位置，上游对接市政供水管路或者储水装置的出水端，下游分别连通两个独立的工作水路，比如净水设备中的冲洗水路与制水水路、智能马桶的冲水水路与臀洗水路、商用咖啡机的热水进水与冷水进水通路，通过两个独立电磁线圈的通断电控制，分别实现两条水路的独立通断切换，不需要额外加装分流管路就能完成双路供水的独立管控。

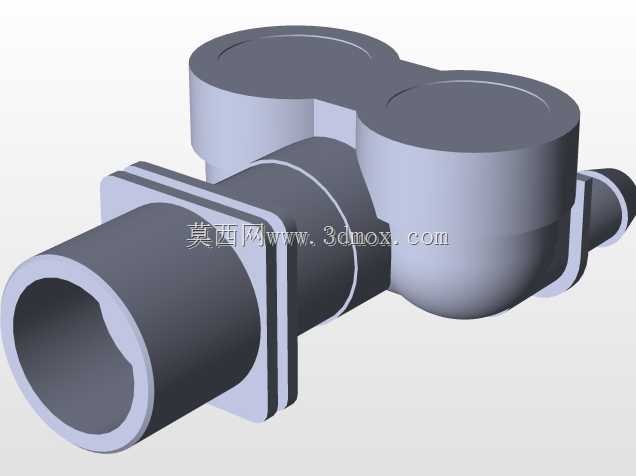

在功能特性设计上，这款阀组采用常闭型结构设计，电磁线圈未通电状态下，阀体内的密封组件在复位弹簧与进水端水压的共同作用下紧贴密封口，切断水路流通，避免设备待机状态下出现漏水、窜水问题；当对应线圈通电时，电磁力驱动铁芯组件抬升，打开密封通路，水流即可从进水端流向对应出水支路。两个阀腔采用独立的密封腔室设计，互相之间完全隔离，不会出现两路水流串流的问题，即使其中一路出现密封故障，也不会影响另一路的通断控制可靠性。阀体的进水端采用大口径快插接口设计，适配常用的编织进水软管与硬管插接结构，安装时不需要额外加工螺纹，直接插入即可完成管路连接，接口内部自带硅胶密封环，能够承受0.1-0.8MPa的常规供水压力，不会出现接口渗漏问题；两个出水端采用侧出式小口径接头结构，分别对应两条下游支路，接头的伸出长度经过优化，不会和设备内部的其他结构件产生安装干涉。

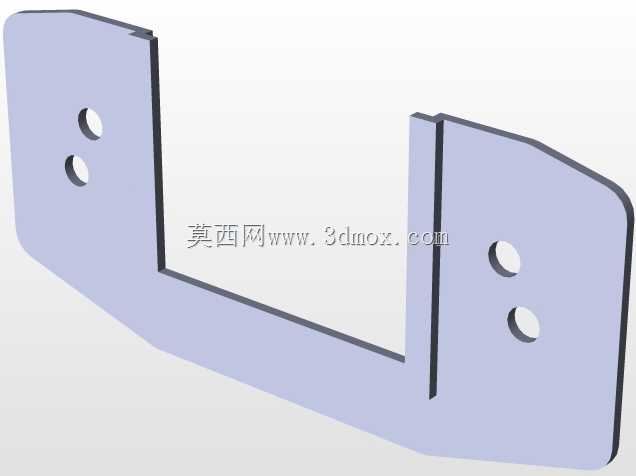

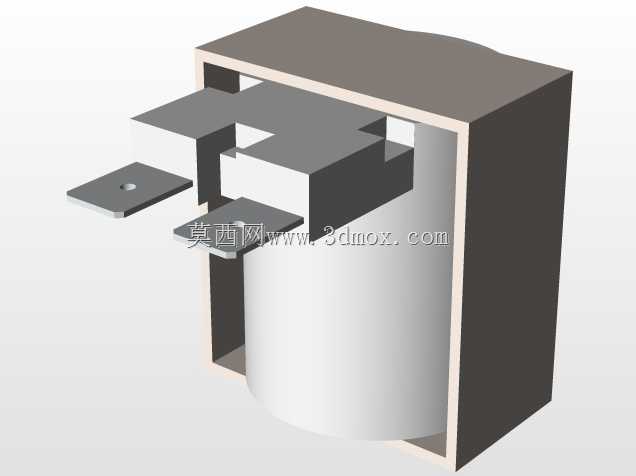

设计过程中首先考虑的是安装边界的适配性，阀组整体采用并排式布局，两个电磁线圈模块平行布置在阀体上部，线圈外部的防护壳体采用卡扣式安装结构，不需要额外螺丝固定就能完成线圈与阀体的组装，线圈顶部预留了标准的接插端子位置，接线时可以直接对接设备的控制线束端子，不需要额外焊接接线，提升装配效率。下部的阀体安装支架采用弯折式钣金结构，支架上预留两个圆形安装孔，孔位间距匹配常规设备安装板的标准孔距，安装时只需要两颗螺丝就能将整个阀组固定在设备内部的安装板上，支架与阀体之间设置了定位卡槽，装配时阀体可以直接卡入卡槽定位，不需要额外调整安装位置就能保证孔位对齐。

外形尺寸方面，整个阀组的总宽度控制在两个单阀并排的最小间距范围内，两个线圈之间的间隙只预留了装配所需的最小安全距离，避免线圈工作时的热量互相传导导致温升过高；阀体总高度从安装支架底面到线圈顶部的尺寸经过压缩，适配设备内部的局促安装空间，不会因为阀组高度过高导致设备外壳无法闭合。进水接口的中心高度与出水接口的中心高度差经过精准计算，保证水流通过阀腔时的流道平滑，不会出现直角弯折导致的水流阻力过大、产生水锤噪音的问题，流道内壁采用圆弧过渡设计，减少水流经过时的压损，保证出水流量满足设备的用水需求。

在密封结构的设计上，阀体内的动密封组件采用耐水老化的硅胶材质，长期浸泡在水中不会出现硬化、变形问题，密封面采用平面贴合结构，相比锥面密封的加工精度要求更低，批量生产时的密封一致性更好，即使进水端存在少量细小的泥沙杂质，也不容易卡在密封面上导致密封失效。线圈部分的防护等级满足IP65的使用要求，外部壳体采用阻燃工程塑料注塑成型，即使设备内部出现凝露或者少量溅水，也不会导致线圈短路故障，线圈的功耗控制在低功率区间，长期通电工作时的温升不会超过安全阈值，不会因为过热导致周边塑料件老化变形。

从三维建模的细节处理来看，模型还原了阀组所有的装配细节，包括线圈壳体的卡扣结构、安装支架的弯折圆角、接口处的密封环槽、阀体与线圈之间的定位凸台，所有配合面的尺寸公差都按照实际注塑件与钣金件的加工公差设置，建模时预留了合理的装配间隙，保证虚拟装配时不会出现干涉问题，能够直接用于设备整体布局的干涉检查、安装工位的模拟装配，也可以用于设备维修环节的备件拆解示意。
