双路供氧集成式氧气调压分流装置

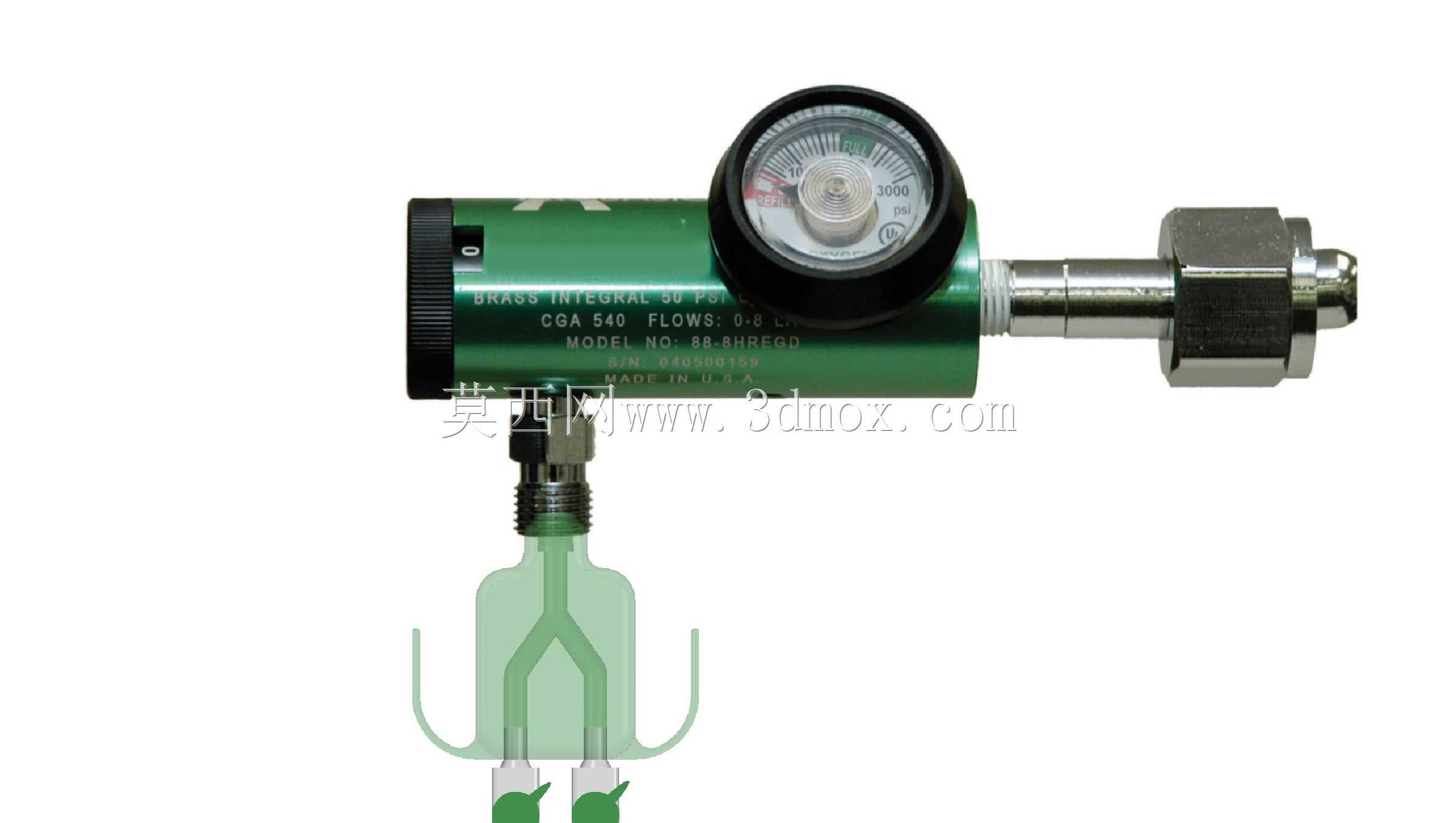

　　在临床供氧场景中，尤其是急诊转运、临时氧疗点位布设、多患者同区域供氧的工况下，常规单出口氧气瓶减压阀往往无法满足多路独立供氧的需求，额外加装三通接头又容易出现流量互相干扰、接头脱落漏氧的问题，这款集成调压与分流功能的氧气装置正是针对这类实际痛点完成的结构设计。从实际使用逻辑出发，装置的进气端采用标准DISS 1240氧气管路连接结构，可直接适配主流医用氧气瓶、中心供氧终端的输出接口，无需额外加工转换接头，安装时只需对齐接口卡榫旋紧锁紧螺母即可完成密封，密封面采用锥面硬密封加氟橡胶圈的组合结构，在0-15MPa的常规医用供氧压力区间内不会出现渗漏问题。装置主体的调压段集成了弹簧膜片式调压结构与压力表显示模块，

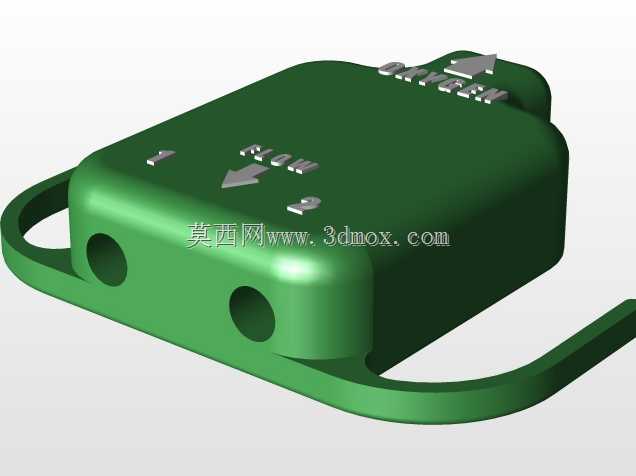

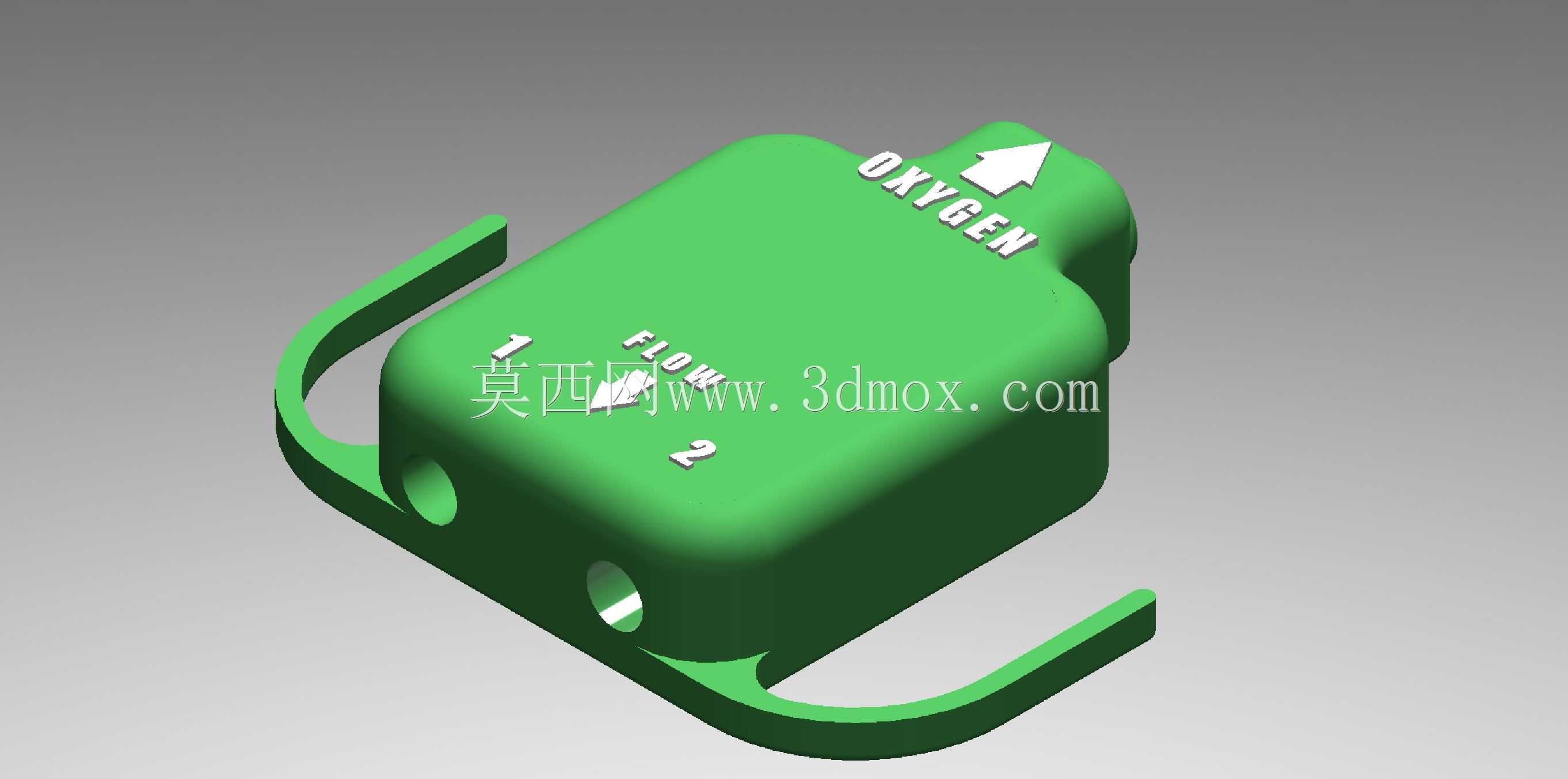

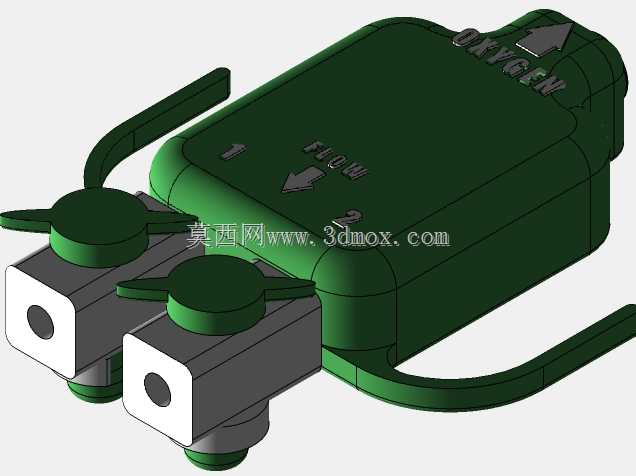

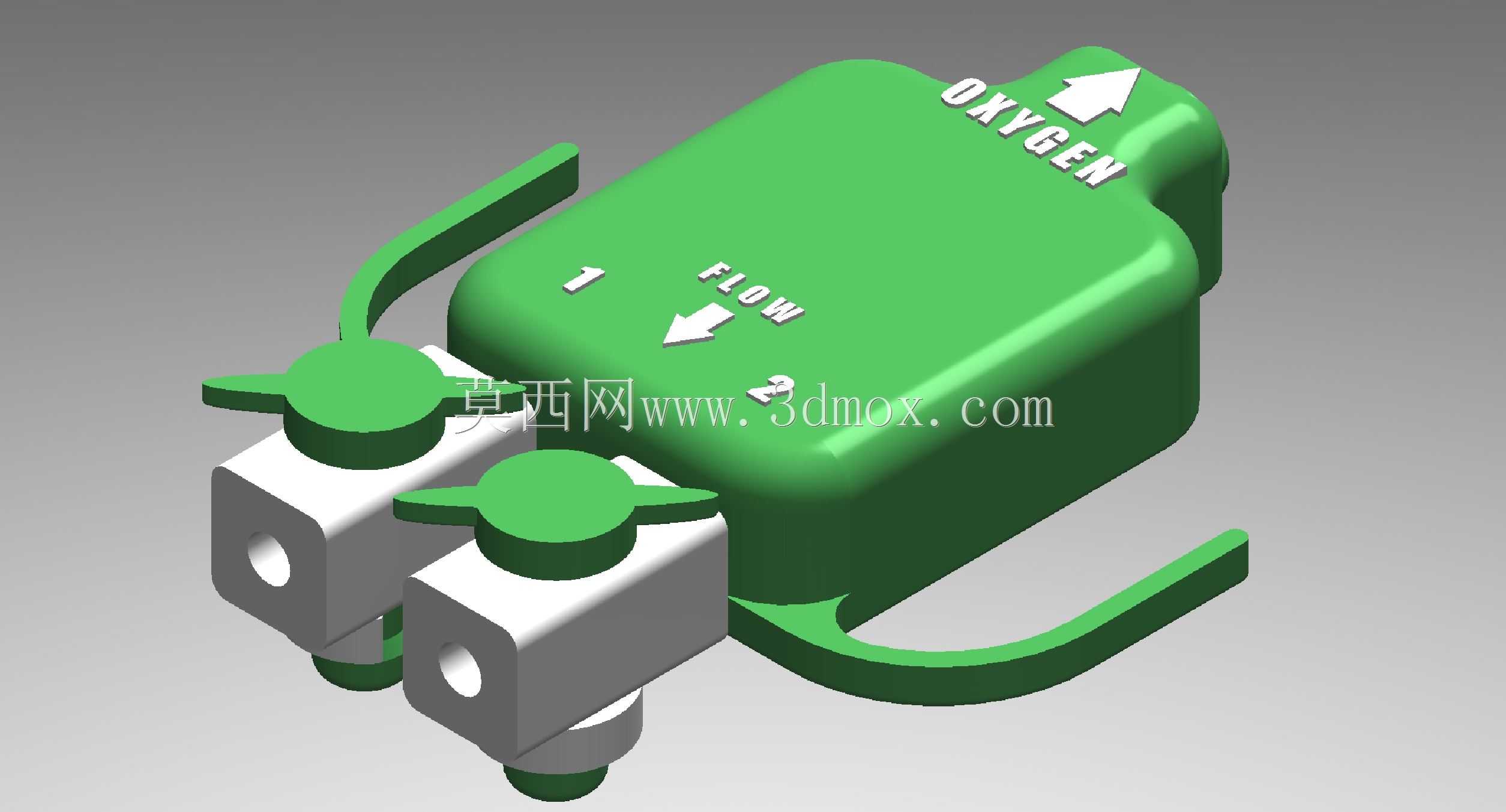

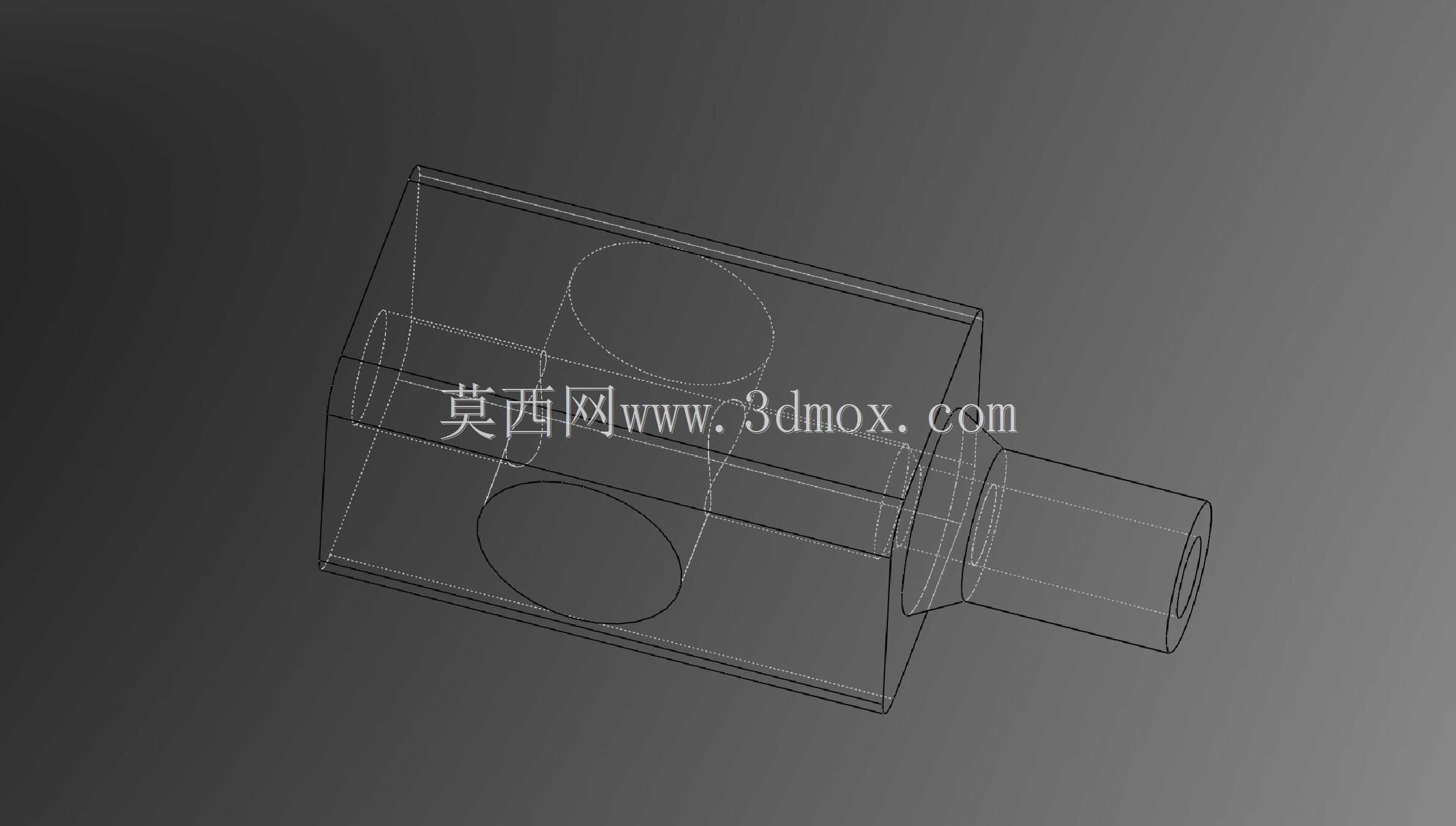

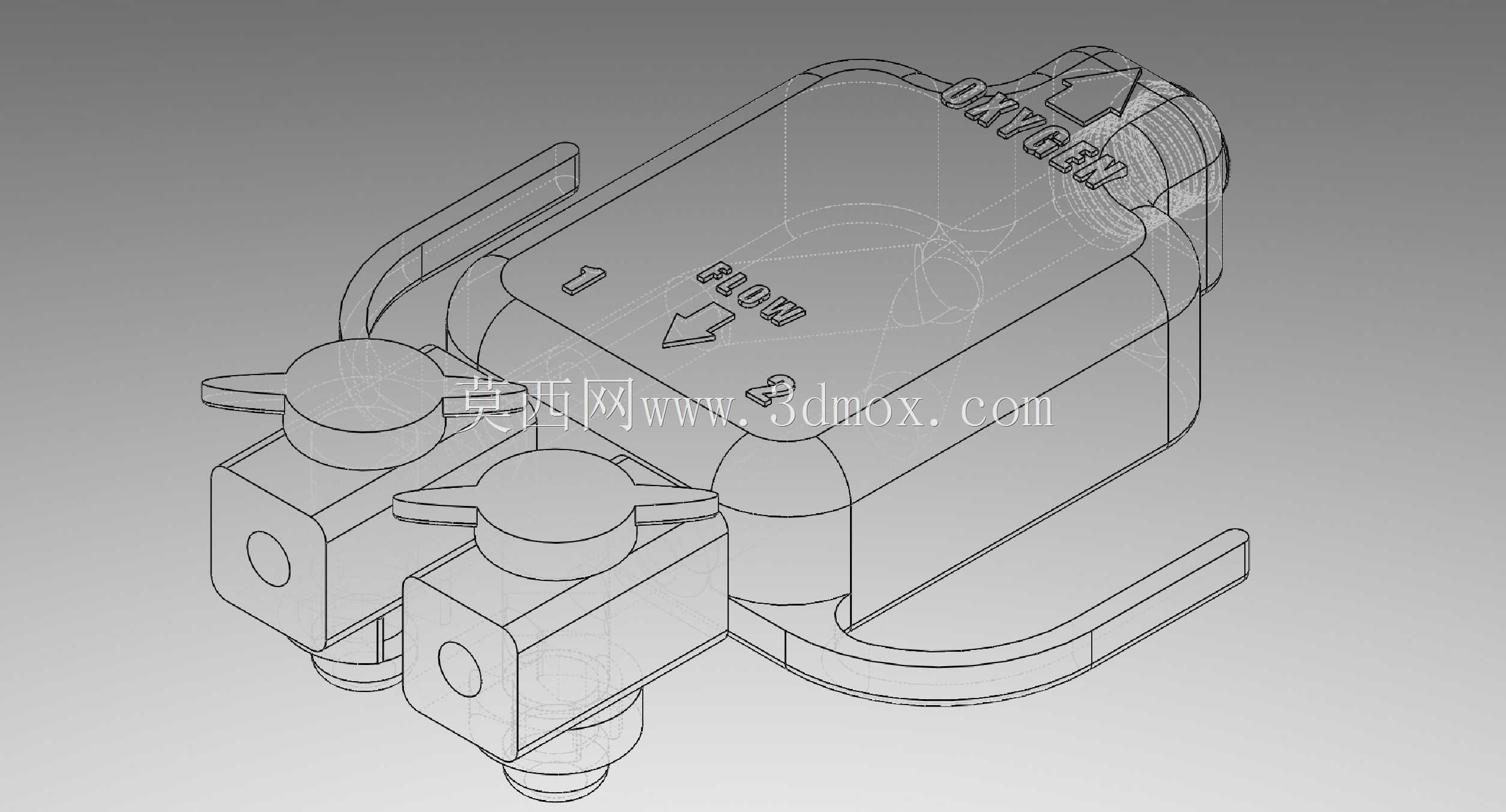

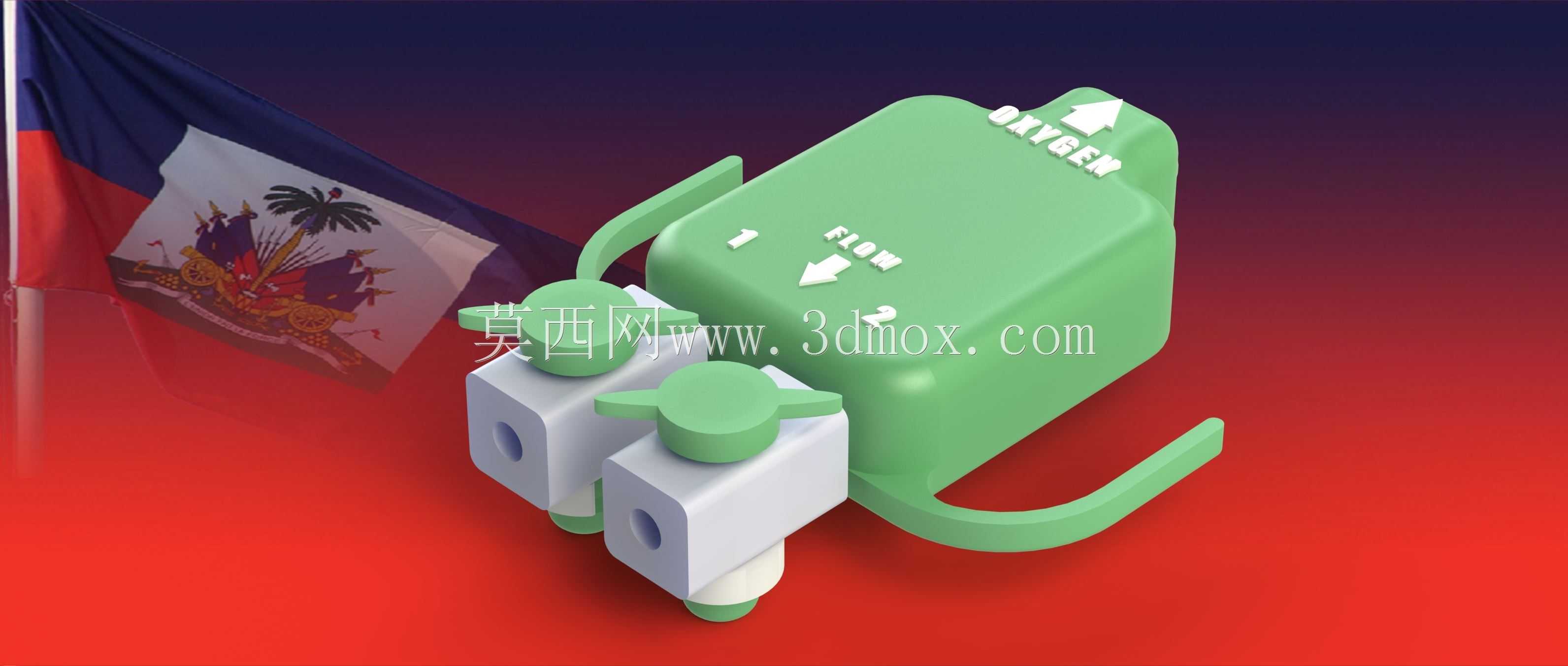

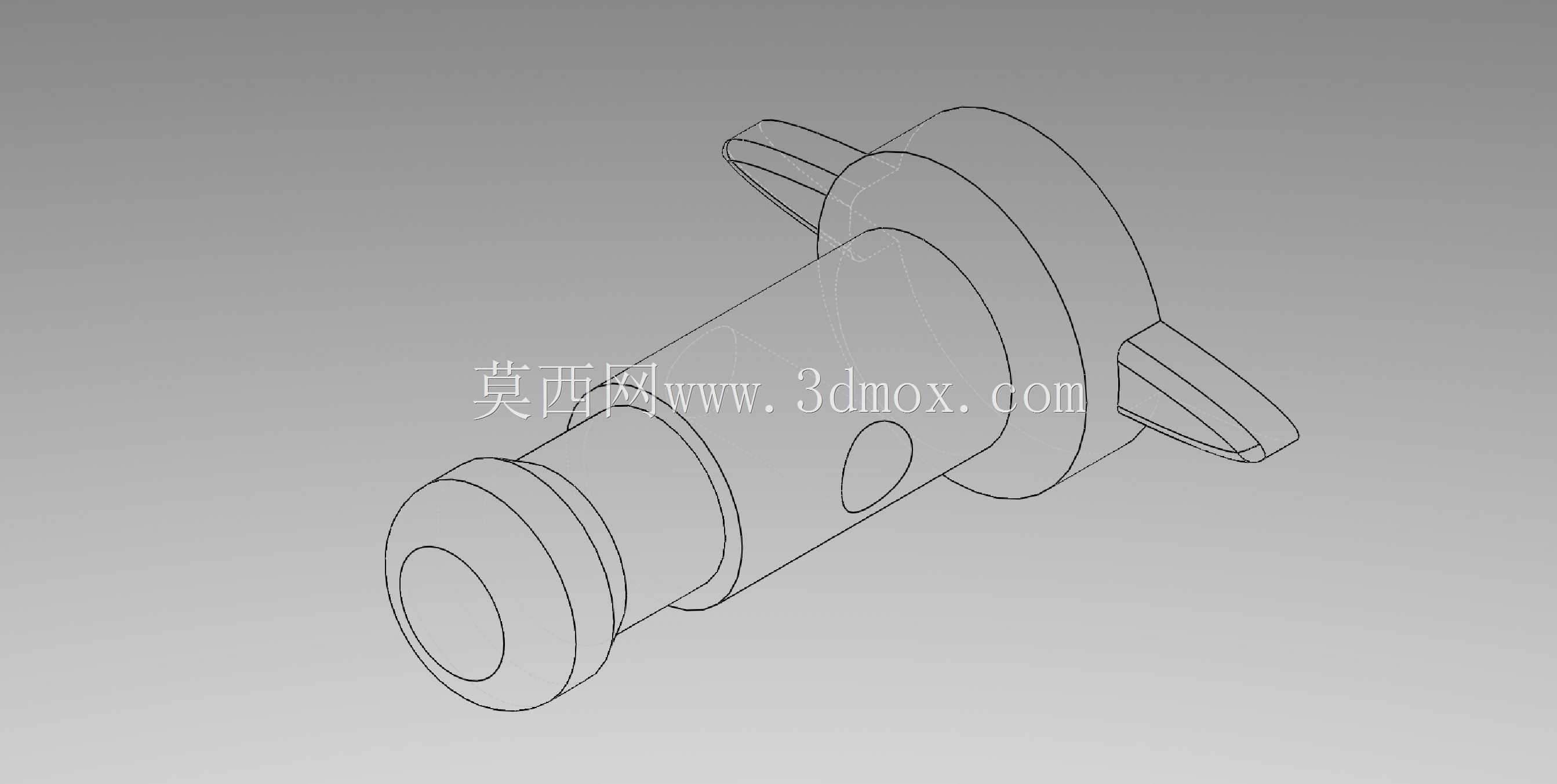

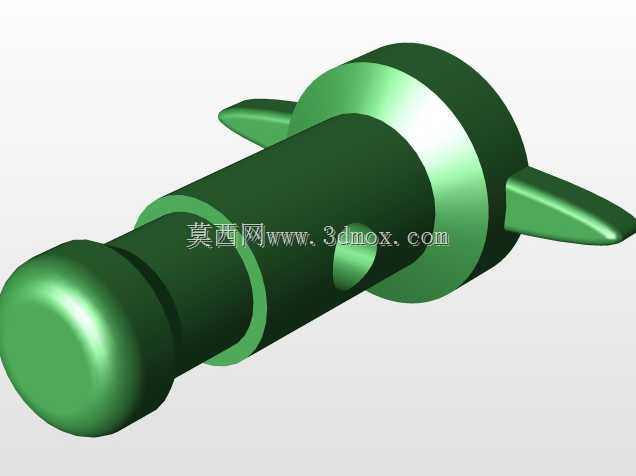

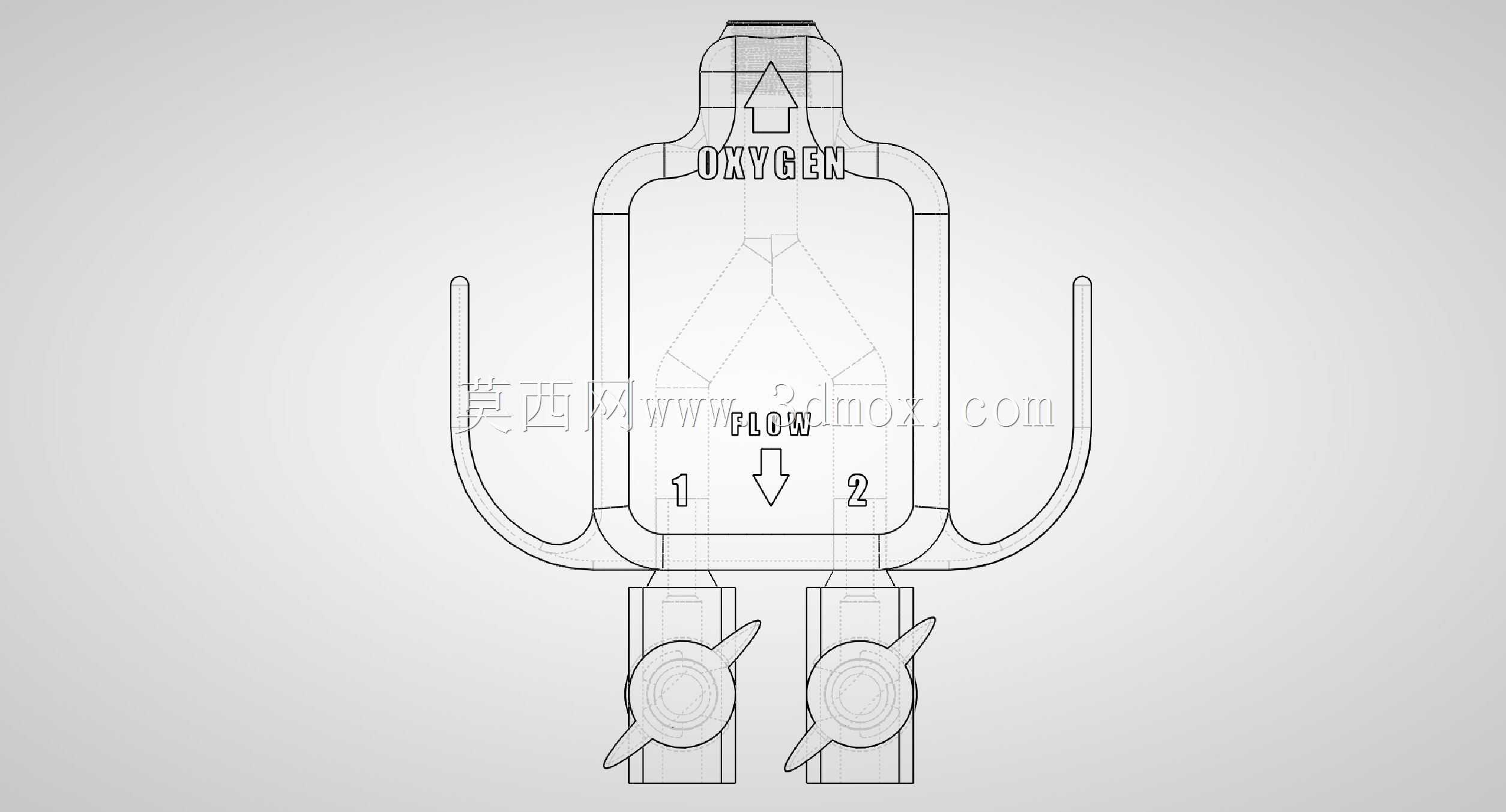

　　压力表的表盘刻度直接对应输出端的静压力值，量程覆盖0-10L/min的常规氧疗流量区间，调压旋钮采用带阻尼的滚花结构，调节时的扭矩反馈清晰，不会因为病床旁的误触碰导致输出压力大幅波动。不同于常规减压阀的单输出结构，这款装置在阀体下部集成了Y型分流结构，两个独立输出通道各自内置了节流阀芯，可分别调节两路输出的氧气流量，互不干扰，能够同时为两名患者提供独立参数的氧疗支持，输出端采用宝塔接头结构，适配5mm至7mm内径的标准医用氧气管，接头处设计了环形倒刺结构，氧气管插接后可承受15N以上的拉脱力，避免患者翻身、移动管路时出现脱管断氧的风险。设计过程中充分考虑了不同使用场景的安装需求，阀体侧面预留了吊架安装位，

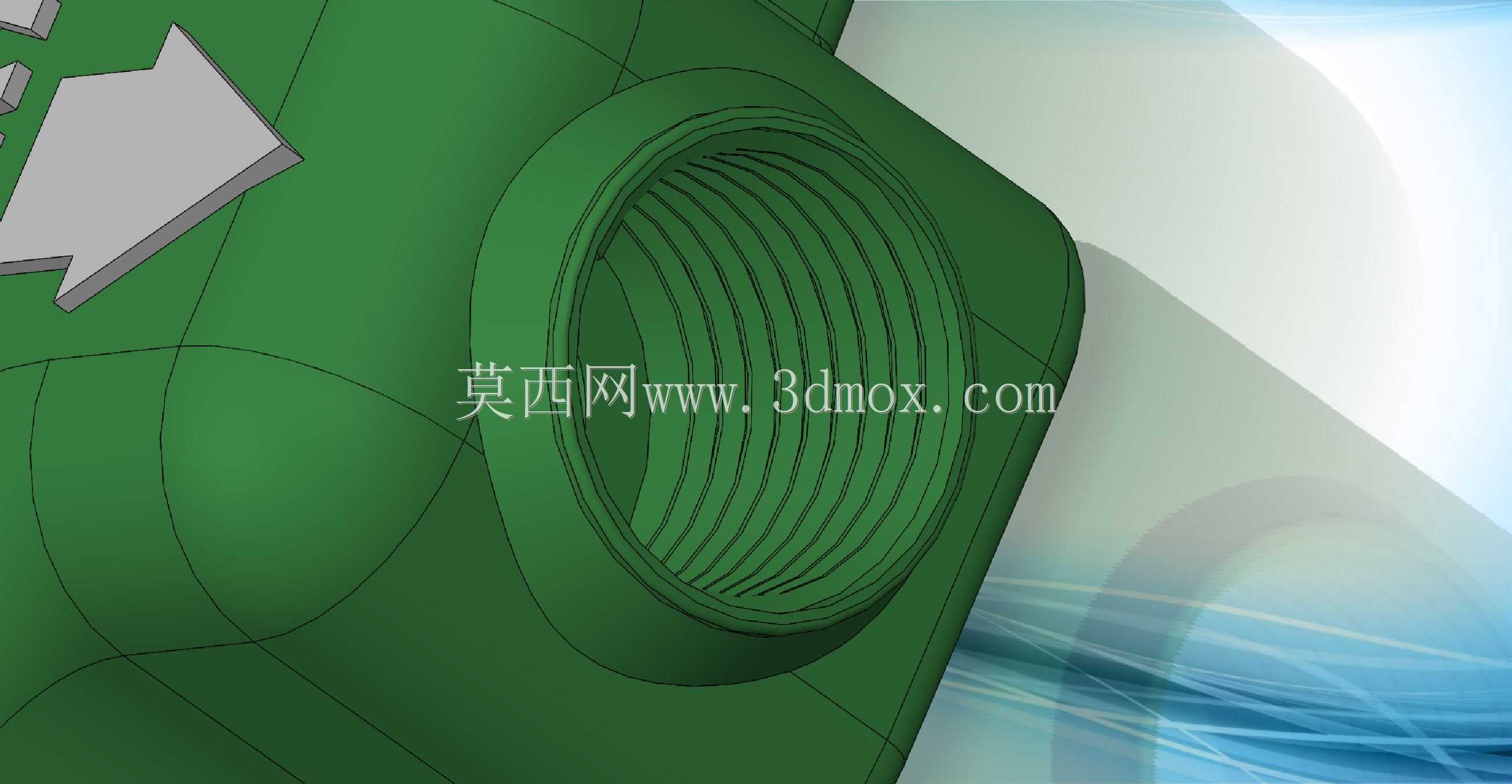

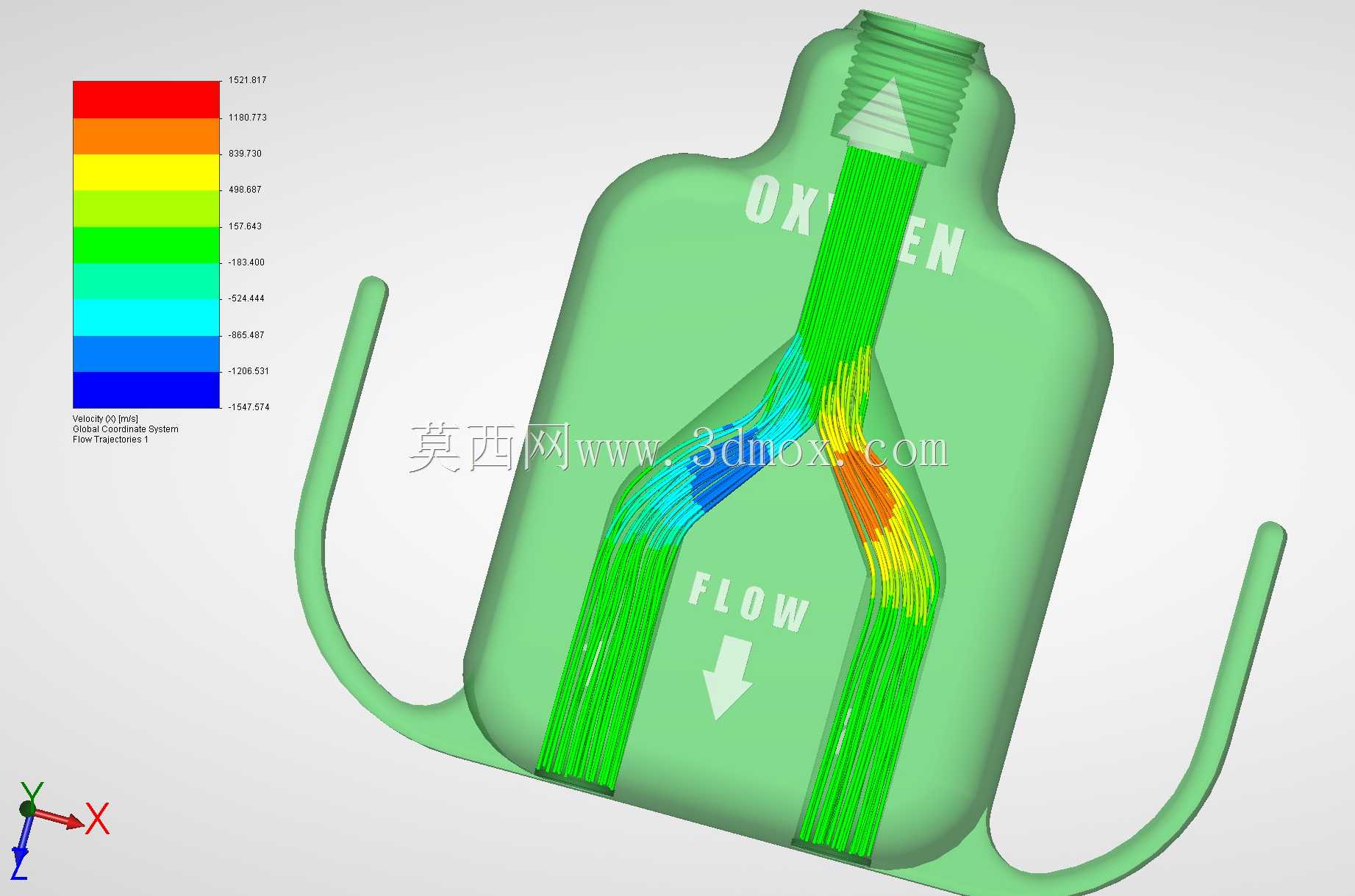

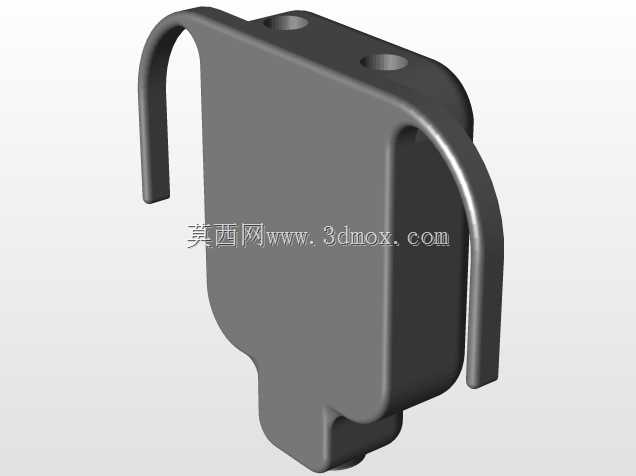

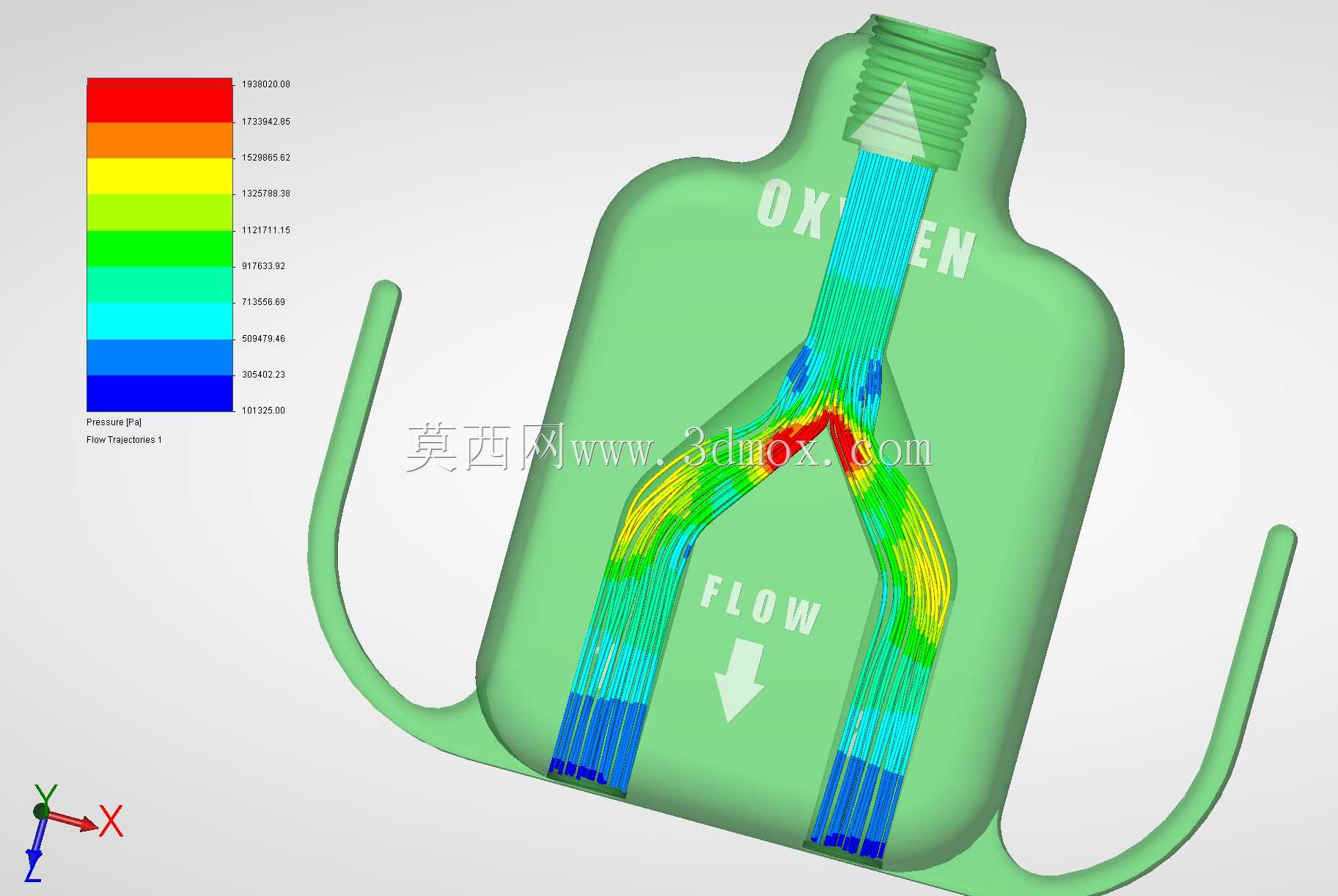

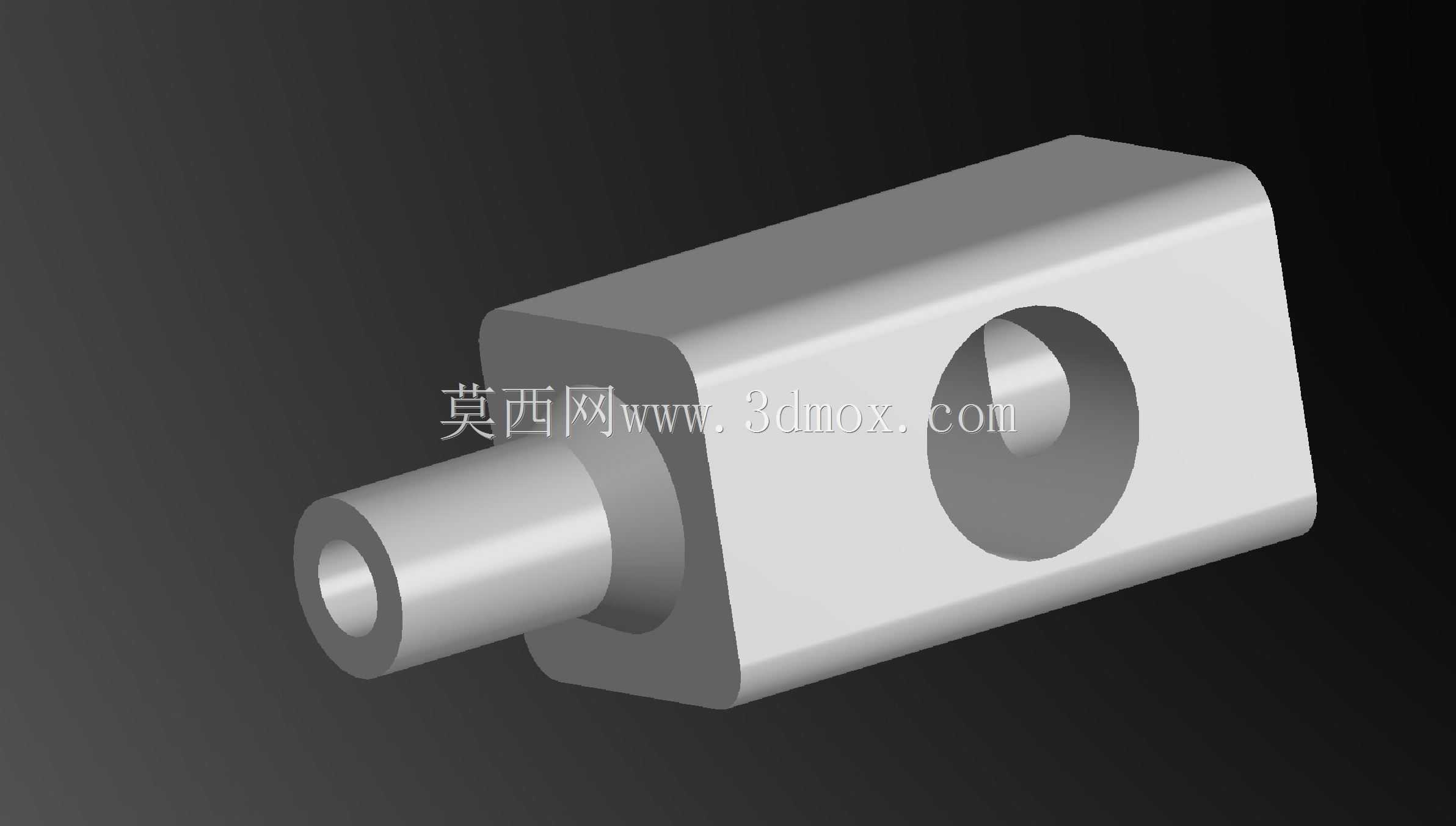

　　可通过配套的U型吊架将整个装置固定在病床护栏、设备带支架上，也可以直接插接在氧气瓶阀组上作为一体式减压阀使用，整体安装边界紧凑，主体直径不超过60mm，含接头总长度控制在160mm以内，不会在狭窄的病床旁占用过多操作空间。结构设计上采用了模块化的拆分思路，整个装置拆分为调压主体、压力表模块、分流接头、吊架组件四个独立装配单元，各单元之间采用标准螺纹连接，维护时可单独更换损坏的模块，无需整体报废，比如压力表出现计量偏差时，只需旋下压力表替换校准后的备件即可，大幅降低了临床使用的维护成本。气路流道的设计经过了流阻优化，从进气端到两个输出端的流道转折处均做了圆弧过渡处理，避免直角流道带来的压力损失，在两路同时满流量输出的工况下，

　　流道总压损不超过0.02MPa，能够保证输出流量的稳定性。调压膜片采用耐氧化的硅橡胶材质，长期接触高浓度氧气不会出现硬化、开裂的问题，弹簧部件采用304不锈钢材质，避免长期使用后出现锈蚀卡滞，导致调压失效。考虑到临时救治场景下可能没有专业安装工具，所有外露的操作部件均设计为手拧操作结构，包括调压旋钮、接头锁紧螺母，无需借助扳手等工具即可完成安装与参数调节，在户外急救、灾害救援等无工具辅助的场景下也能快速部署使用。分流结构的两个输出端在阀体上做了对称布局，管路插接后不会出现互相干涉的情况，每个输出端旁预留了标识粘贴位，可标注对应床位的流量参数，避免医护人员调节时混淆两路输出。整体外形采用圆柱式主体布局，没有突出的尖锐棱角，在病床旁使用时不会剐蹭医护人员或患者的衣物、皮肤，阀体表面采用阳极氧化处理，耐常规医用消毒剂的擦拭腐蚀，日常清洁消毒时不会出现表面涂层脱落、锈蚀的问题。
