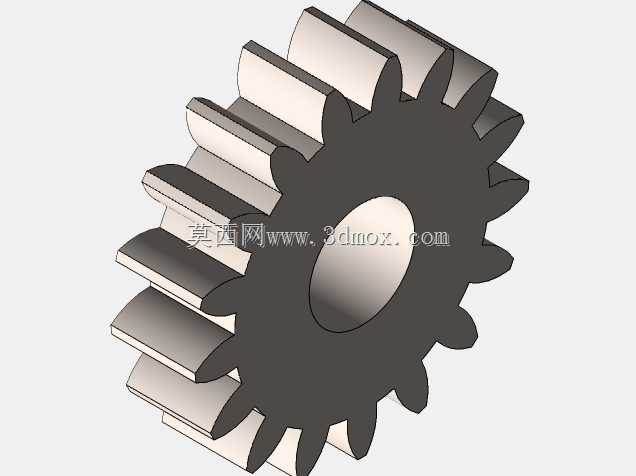

直齿圆柱传动齿轮结构设计

这款直齿圆柱齿轮是机械传动系统中应用最广泛的基础传动零件之一，日常在各类减速装置、机床进给机构、农机传动箱、轻工输送设备的动力传递链路中都能见到它的身影，核心作用是在平行轴之间传递旋转扭矩，同时可根据配对齿轮的齿数比实现固定传动比的转速增减，保障动力传输过程的平稳性与传动比准确性。从实际工程应用场景来看，这类齿轮常被用在转速中等、载荷平稳的传动工位，比如小型输送线的驱动端传动、普通机床的进给箱传动组、农用机械的行走传动单元，相较于斜齿轮它没有轴向力，安装时不需要额外考虑轴向承载的轴承选型，支撑结构的设计复杂度更低，后期维护拆装也更便捷。

设计这款齿轮时，首先要匹配安装场景的轴径需求确定中心内孔的尺寸，内孔的公差带通常选用H7级精度，保障和传动轴的过渡配合精度，避免运转过程中出现内孔和轴的相对滑动，键槽的尺寸则根据轴径对应的平键标准选取，键槽的对称度公差需要控制在0.02mm以内，保障扭矩传递时键的受力均匀，不会出现偏载断键的问题。齿形部分采用标准渐开线齿廓设计，压力角选取通用的20°，齿顶高系数取1，顶隙系数取0.25，这种标准参数的齿轮通用性极强，不需要定制专用的加工刀具，普通滚齿机、插齿机都可以完成加工，加工成本远低于特殊参数的定制齿轮。齿宽的设计需要结合传递的扭矩大小核算，在满足齿面接触强度和齿根弯曲强度的前提下，齿宽不宜过宽，否则会因为加工、安装的误差导致齿向载荷分布不均，反而加剧局部齿面的磨损，通常齿宽和分度圆直径的比值控制在0.2到0.4之间，适配多数中等载荷的传动场景。

从安装边界来看，这款齿轮的轴向定位通常依靠轴肩和轴用挡圈实现，齿轮端面和轴肩的贴合面需要保证足够的平面度，安装时要控制齿轮的端面圆跳动在允许公差范围内，避免运转时出现偏摆导致啮合冲击。齿轮啮合的侧隙需要根据工作温度、润滑方式调整，常温下油润滑的工况下，侧隙控制在0.05到0.1mm之间即可，既可以补偿热膨胀带来的尺寸变化，也能存储润滑油形成油膜，减少齿面的摩擦磨损。齿根部分的过渡圆角需要严格按照标准设计，不能随意减小圆角半径，否则会在齿根产生过大的应力集中，在交变载荷作用下容易出现齿根断裂的失效问题。实际使用中，这类齿轮的常用材料为45号钢调质处理，齿面硬度可以达到220到250HBW，能够满足多数普通工况的耐磨和强度需求，如果是重载、高速的应用场景，也可以更换为40Cr材料进行表面淬火处理，将齿面硬度提升到45到55HRC，进一步提升齿面的承载能力和耐磨性能。

在装配调试时，需要保证配对齿轮的轴线平行度误差在允许范围内，否则会出现轮齿一端接触的偏载情况，加速局部齿面的磨损，严重时甚至会出现断齿故障。日常运维过程中，需要定期检查齿面的磨损情况，及时清理啮合区域的金属碎屑，按照工况要求定期更换润滑脂或者润滑油，避免干摩擦导致齿面快速失效。这类直齿轮的传动效率通常可以达到98%以上，在正确安装、合理润滑的前提下，使用寿命可以达到上万小时，是机械传动系统中可靠性极高的基础零件。
