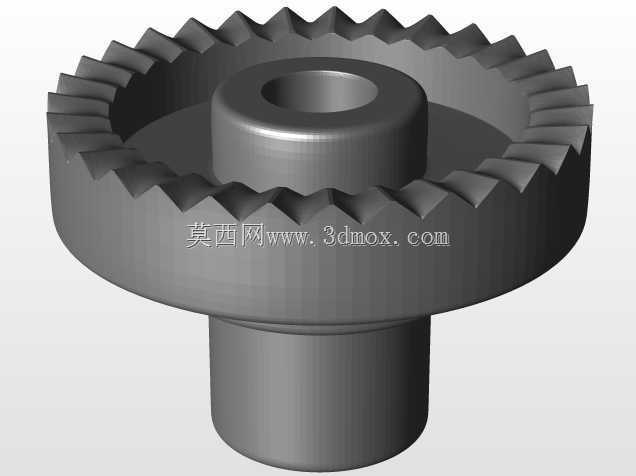

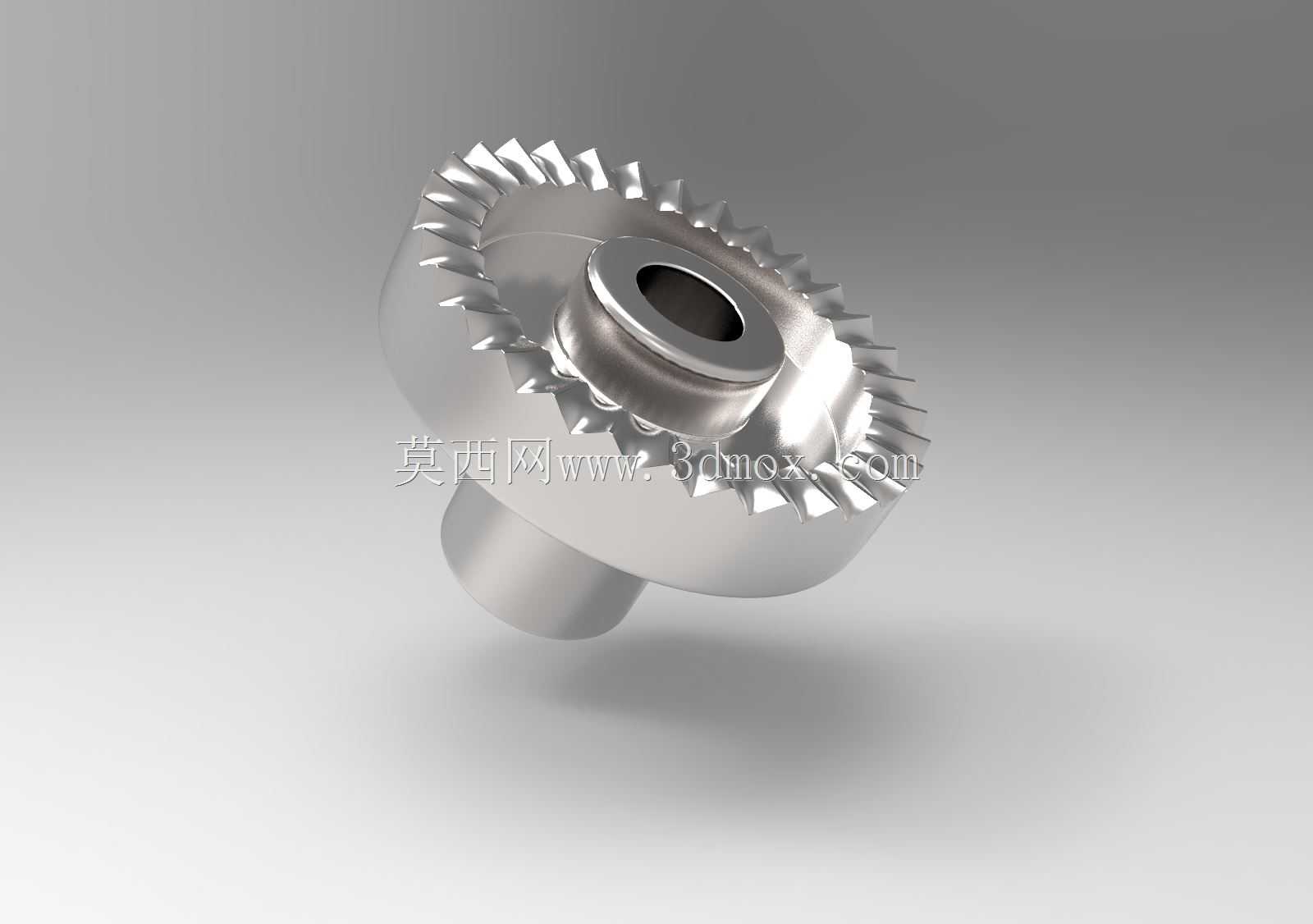

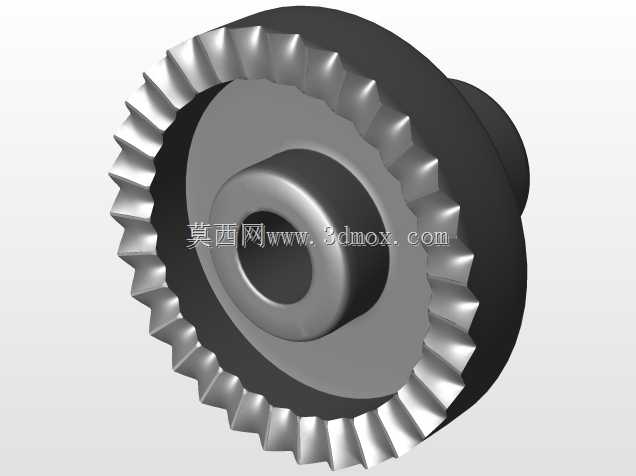

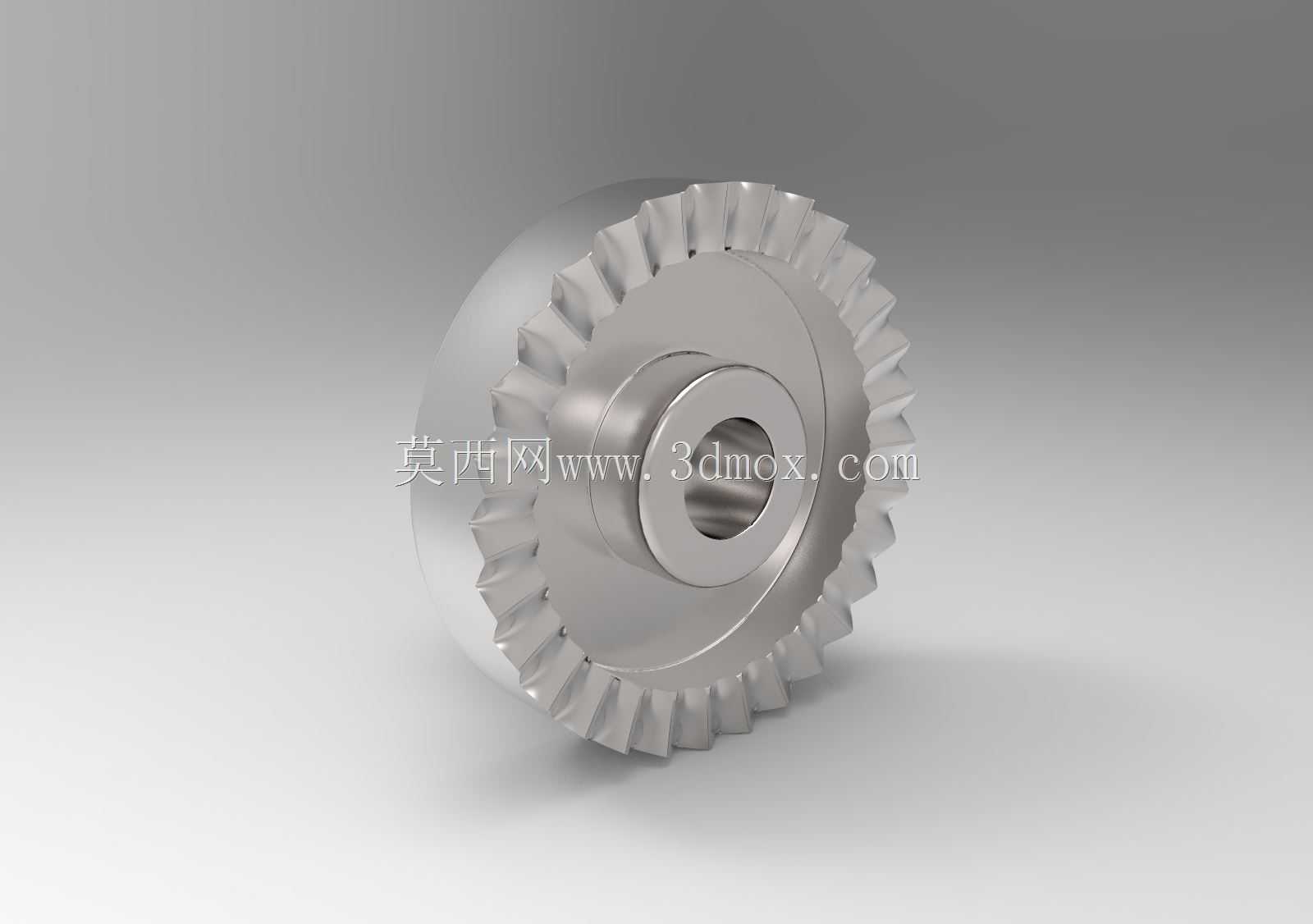

机械传动用枢轴平衡锥齿轮结构

在各类需要变向传动的机械结构中，这类带枢轴安装位的锥齿平衡构件，常出现在差速传动组、角度换向机构、精密传动台的核心传动链路里，承担着改变传动轴线方向、平衡枢轴端转动惯量、保障啮合传动平稳性的实际作用。不同于普通直齿锥齿轮只侧重齿形啮合的设计，该结构在齿圈背部集成了加厚的平衡配重环，与中心枢轴安装孔做了同轴度公差约束，能在高转速换向传动时抵消齿面啮合产生的径向偏载，减少枢轴支撑端的交变应力，延长支撑轴承的实际使用寿命。从实际应用场景来看，这类构件常见于中小型机床的进给换向机构、自动化生产线的转角输送传动单元、小型动力设备的分动箱内部，在需要90度轴线换向且传动转速存在波动的工况下，背部的平衡结构能有效降低转动过程中的振动幅值，避免齿面因偏载出现局部点蚀、磨损不均的问题。设计过程中，首先要匹配啮合配对齿轮的模数、齿形角、分度圆锥角参数，保证齿面啮合的接触斑点覆盖齿面中部70%以上区域，避免边缘接触带来的传动卡滞；其次中心枢轴孔的公差带要与适配的枢轴做过渡配合设计，孔内预留润滑脂存储的环形微槽，保障长期转动时的润滑留存，减少枢轴与孔壁的干摩擦。齿圈背部的平衡环厚度并非均匀设置，而是根据齿形的周向质量分布做了去重调整，在齿根对应的背部位置做了微幅的厚度减薄，让整个构件转动时的质心严格落在枢轴轴线上，从根源上降低转动时的不平衡量。安装边界上，该构件的轴向定位依靠中心孔两端的轴肩台阶实现，齿圈的背锥面与安装腔内壁预留0.5-1mm的安全间隙，避免转动时与腔体发生剐蹭；齿顶圆与相邻传动构件的最小间隙不小于0.3倍模数，防止热胀冷缩导致齿顶卡滞。齿形采用渐开线锥齿设计，齿向修形量根据常用转速区间的啮合变形量做了匹配，在额定负载下齿面的载荷分布均匀，不会出现局部应力集中的问题。中心枢轴孔的端面做了粗糙度Ra1.6的精加工要求，保证与轴向定位垫片的贴合度，避免长期转动后出现端面窜动。平衡环的外圆与齿根圆之间做了圆弧过渡，减少应力集中点，在承受冲击负载时不会在过渡位置出现裂纹。实际装配时，需要先将支撑轴承压入枢轴两端的安装位，再将该齿轮构件套入枢轴，锁紧轴向固定螺母后需要做动平衡校验，剩余不平衡量要控制在对应精度等级的允许范围内，才能装入传动腔体内。日常运维中，这类构件的失效形式多为齿面磨损、枢轴孔磨旷、平衡环磕碰变形，只要装配时保证同轴度、定期补充润滑脂，就能在额定负载下长期稳定运行。不同于普通传动齿轮只关注齿部参数，这类带平衡结构的枢轴齿轮，在设计阶段就需要把转动惯量平衡、枢轴配合精度、齿面啮合特性三个维度做协同优化，不能单独拆分某一部分做参数设计，否则很容易出现高速转动时振动过大、齿面提前失效的问题。比如如果只追求齿形参数准确，忽略背部平衡环的质心校准，哪怕齿形加工精度再高，高转速下也会产生周期性的径向振动，带动整个传动机构出现共振，影响设备的加工精度或者运行稳定性；如果只做平衡校准而忽略枢轴孔的配合公差，长期转动后孔壁磨损出现间隙，同样会导致啮合间隙变大，传动回程误差超标。在三维建模过程中，齿形部分需要按照锥齿轮的展成原理做精确建模，每个齿的齿厚、齿高、齿向曲率都要与加工参数一致，不能用简化的拉伸齿形代替，否则后续做有限元分析、装配干涉检查时会出现参数偏差；背部平衡环的建模要结合质量属性分析，实时调整环的厚度分布，保证整个零件的质心与枢轴轴线重合，转动惯量参数匹配传动系统的设计要求；中心枢轴孔的倒角、退刀槽、润滑槽等细节结构都要按照实际加工要求建模，不能省略这些工艺结构，否则生成的工程图无法直接指导生产加工。
