多关节工业机械臂本体结构设计

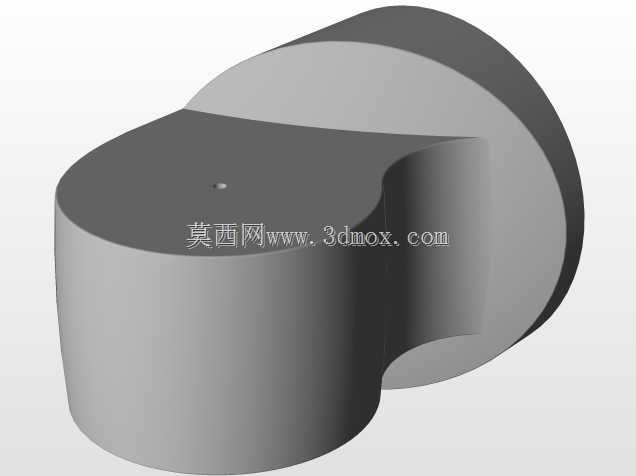

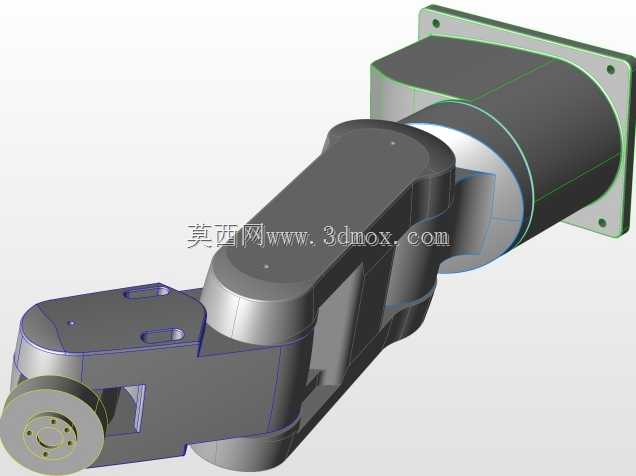

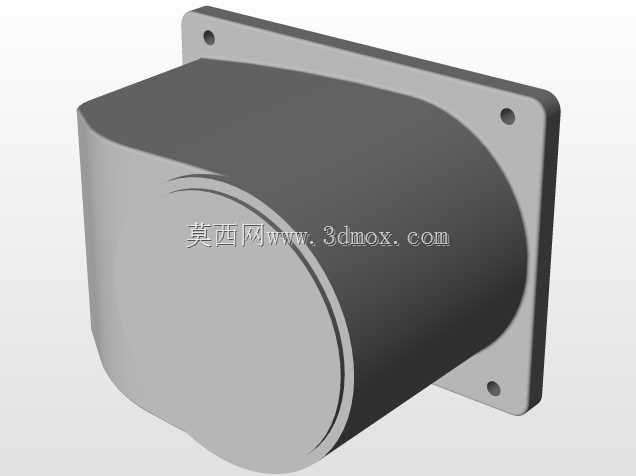

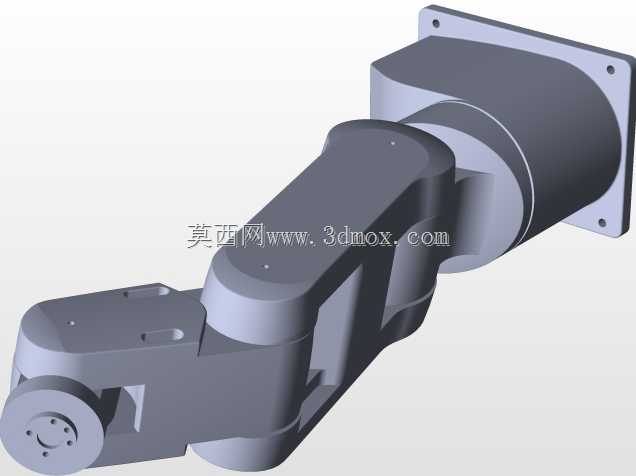

　　这款多关节机械臂的本体结构，在3C电子装配车间的小件搬运、螺丝锁付工位适配性极强，同时也能覆盖轻工行业的物料分拣、实验室样本转运这类对动作重复定位精度有要求的场景，末端可根据工位需求快速更换夹爪、吸盘、焊枪等不同执行端，不需要对臂体主体结构做大幅改动。从结构设计逻辑来看，整个臂体采用串联多关节布局，基座端设计为带安装孔的方形法兰结构，安装时可直接通过螺栓固定在设备机架或者地面预埋钢板上，安装孔位的间距预留了足够的扳手操作空间，现场安装时不需要额外制作特殊转接工装，基座内部预留了伺服电机、谐波减速器的安装腔体，走线槽沿着臂体内部空腔布置，外部没有裸露的管线，既避免了设备运行过程中管线与周边工装剐蹭，也能减少车间粉尘、

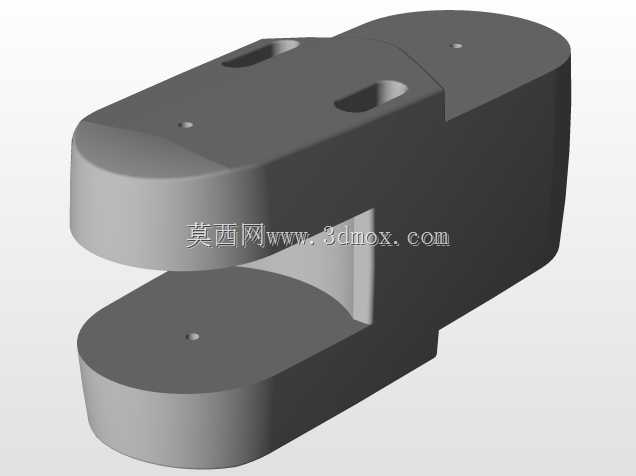

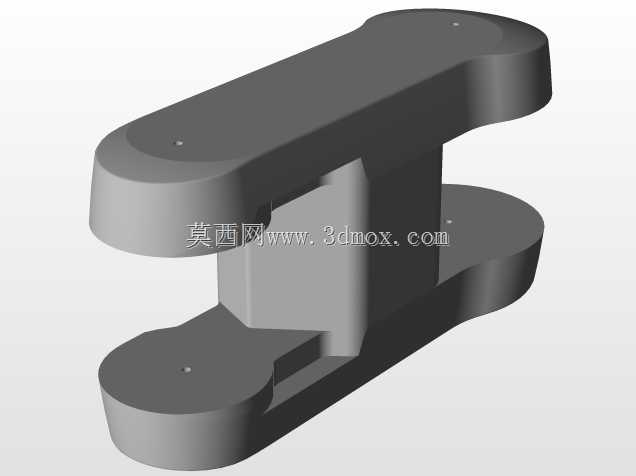

　　切削液对线路的侵蚀。大臂与基座的连接关节采用交叉滚子轴承作为回转支撑，能同时承受径向、轴向以及倾覆力矩，在臂体完全伸展抓取远端工件时，关节处的形变量能控制在合理范围内，不会因为负载产生的弯矩导致关节卡顿或者定位偏移。小臂与大臂的连接关节做了轻量化的结构优化，在保证结构刚度的前提下，臂体外壳采用了等壁厚的加强筋布局，既降低了臂体自身重量，减少关节电机的负载惯量，也能提升臂体高速运动时的响应速度，不会因为臂体过重导致启停时出现明显的振动余摆。整个臂体的运动包络范围经过反复校核，在关节运动的极限位置都设计了硬限位结构，同时预留了传感器安装位，现场调试时可以根据工位的实际布局调整软限位参数，避免臂体运动过程中与周边的输送线、料架发生碰撞。

　　从安装边界来看，基座的安装平面平面度要求控制在0.1mm以内，固定螺栓的预紧力需要按照对应规格的扭矩要求打紧，避免设备长期运行后基座出现松动偏移，臂体完全收缩时的回转半径较小，在紧凑的自动化产线布局中，不需要预留过大的周边安全空间，能有效提升车间的空间利用率。关节处的密封结构采用了双唇密封圈设计，能阻挡车间内的粉尘、水汽进入关节内部，延长减速器和轴承的使用寿命，日常维护时只需要按照周期在注油孔补充润滑脂即可，不需要对臂体做大面积拆解。臂体的各个连接端面都设计了定位止口，装配时不需要反复调整同轴度，能有效提升装配效率，也能保证后期维护更换零部件时的重复装配精度，不会因为拆解重装导致臂体的运动精度出现明显下降。在实际选型适配时，可根据工位的负载需求、工作半径要求，对应调整关节电机和减速器的参数，这款本体结构的接口具备通用性，不同功率的伺服电机只要匹配对应的安装法兰即可适配，不需要重新修改臂体的铸件结构，能大幅缩短非标自动化项目的设计周期。
