小型桌面级龙门式数控刨床结构设计

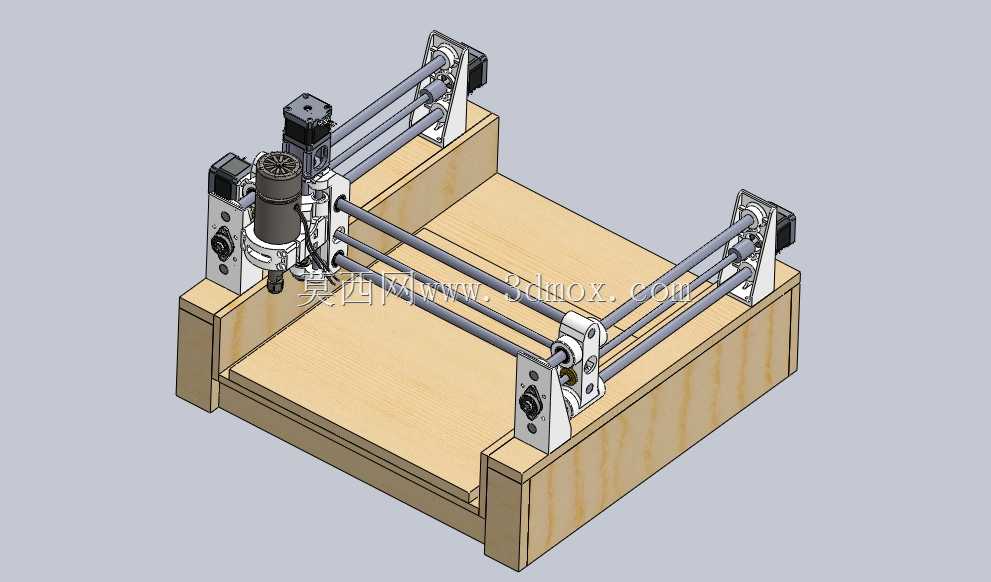

这款小型龙门式数控刨床的三维结构，针对小尺寸工件的平面刨削、轻量铣削加工场景设计，可覆盖个人工坊、教学实训、小型加工门店的小批量零件加工需求，尤其适配软金属、实木、塑料等易切削材质的小件加工，无需占用大型工业机床的工位资源，能在普通工作台面上完成安装部署。从结构布局来看，设备采用经典的动龙门跨坐式设计，加工台为整块实木拼接的矩形承载平台，平台四周通过实木围框做边界加强，既保证工件放置的平面度基础，也能承接加工过程中产生的切屑，避免碎屑散落至传动部件内部。龙门的X向传动采用双光轴导轨搭配同步带传动结构，两根平行光轴分别固定在平台两侧的立式安装座上，每个安装座上集成了步进电机与传动轮组，通过同步带带动龙门横梁沿X轴做往复直线运动，双轴平行布置的方式能有效抵消单侧传动带来的偏载力矩，保证龙门移动过程中的直线度，避免运行卡顿或导轨偏磨。Y向传动组件集成在龙门横梁上，同样采用双光轴导向结构，搭载主轴安装滑座，滑座通过同步带与Y轴步进电机连接，可沿横梁方向做横向进给运动，主轴固定在滑座的安装孔位内，配套的Z向调节结构可手动调整主轴的伸出长度，适配不同厚度工件的加工深度需求，主轴采用高速直流电机搭配ER夹头结构，可装夹不同直径的刨刀、铣刀，满足不同加工工序的刀具装夹需求。设计过程中充分考虑了桌面设备的安装边界，整体长宽尺寸控制在普通工作台可容纳的范围内，设备底部无需额外做地基固定，仅需通过底部的橡胶减震垫放置在平整台面上即可抵消加工过程中的小幅振动，所有传动部件的安装座均采用模块化设计，每个安装座通过螺栓固定在平台围框上，后期维护时可单独拆卸单个传动模组，无需拆解整机结构。从实际加工用途来看，该设备可完成小型木艺零件的平面刨平、槽位加工、简单轮廓铣削，也可针对亚克力、软铝等材质做轻量切削加工，相比大型工业刨床，其进给速度可根据加工材质灵活调整，小尺寸的行程范围更适合加工巴掌大小的工件，避免大行程设备加工小件时的空行程浪费。传动结构的设计上，光轴导轨采用标准直线光轴配件，配套的直线轴承自带密封防尘结构，可阻挡加工产生的木屑、碎屑进入轴承内部，延长传动部件的使用寿命，所有电机的接线均沿导轨侧面的走线槽布置，避免线缆随龙门移动时与工件或加工区域产生干涉。主轴的安装位预留了散热间隙，电机尾部的散热风扇可在运行过程中持续带走主轴工作产生的热量，避免长时间加工导致的电机过热问题，平台表面未设置固定T型槽，实际使用时可搭配快速夹具、双面胶等方式固定小型工件，适配不同形状工件的装夹需求，对于教学场景而言，该设备的外露传动结构可直观展示数控设备的三轴传动原理，方便学员理解直线传动、步进电机驱动、龙门布局的相关机械知识，也可作为数控编程入门的实操设备，完成简单的G代码加工实训。在结构刚性设计上，龙门横梁采用多根平行光轴组合的方式，既减轻了移动部件的整体重量，也保证了横梁的抗弯曲能力，避免主轴切削时横梁产生形变影响加工精度，两侧的立式安装座采用加厚板材加工，与平台围框的连接位置设置了加强筋结构，抵消X轴往复运动时产生的冲击载荷，设备的所有运动部件均设置了机械限位块，在行程两端安装橡胶缓冲垫，避免运动超程导致的部件碰撞损坏。
