三进气口环形气动发电装置结构设计

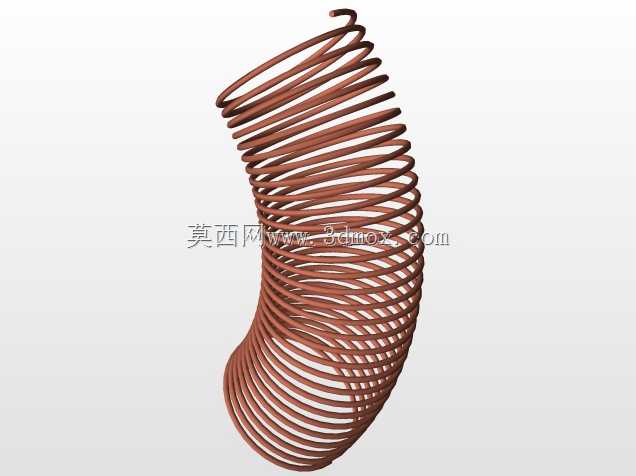

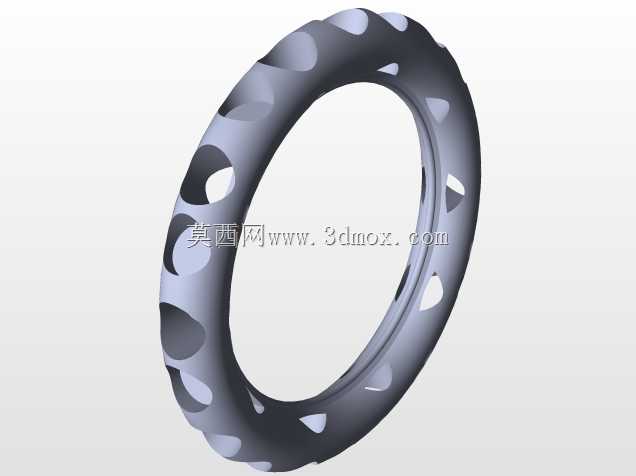

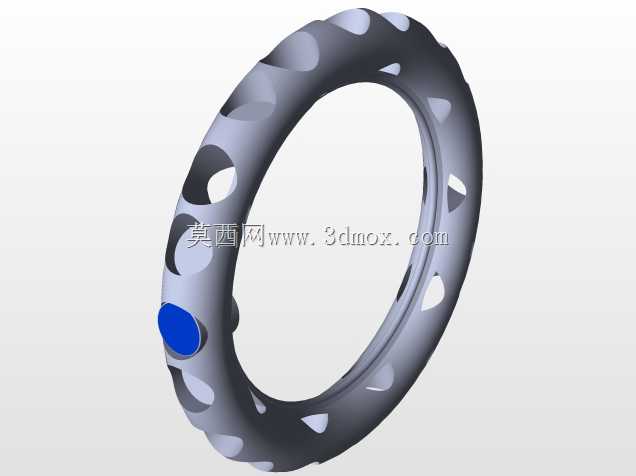

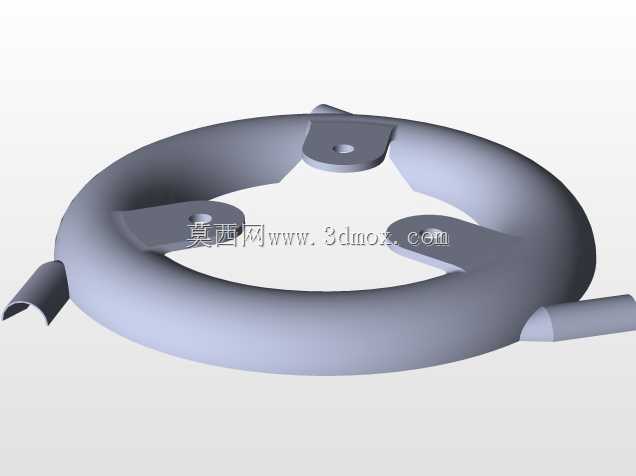

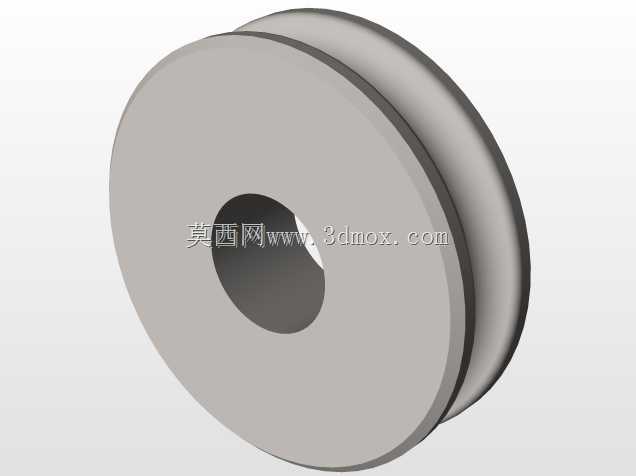

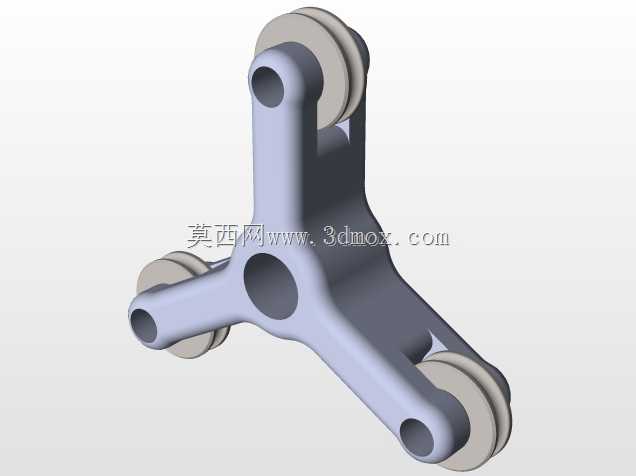

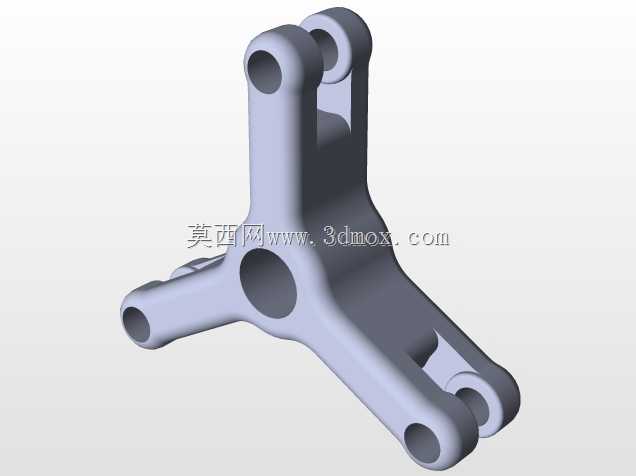

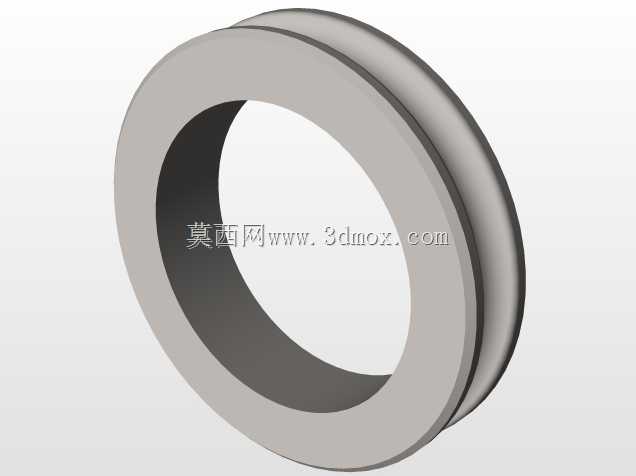

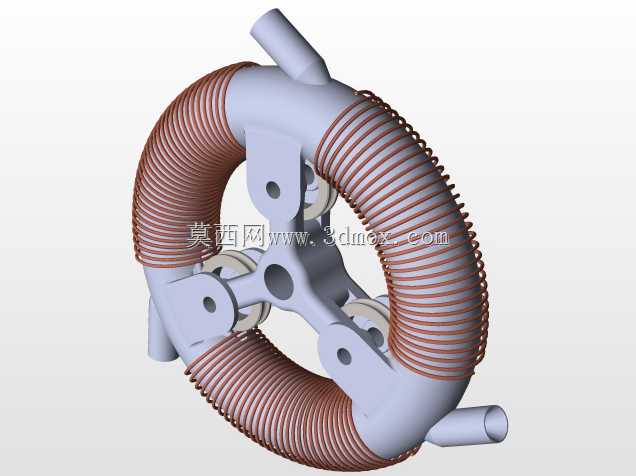

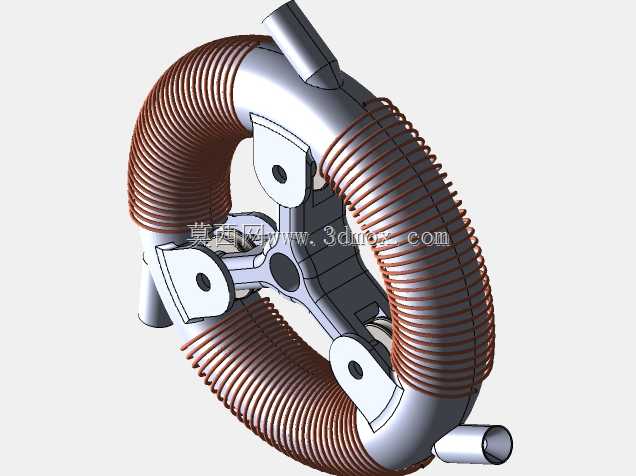

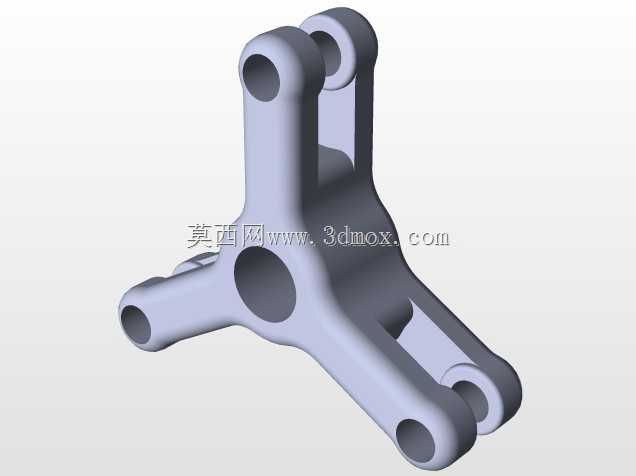

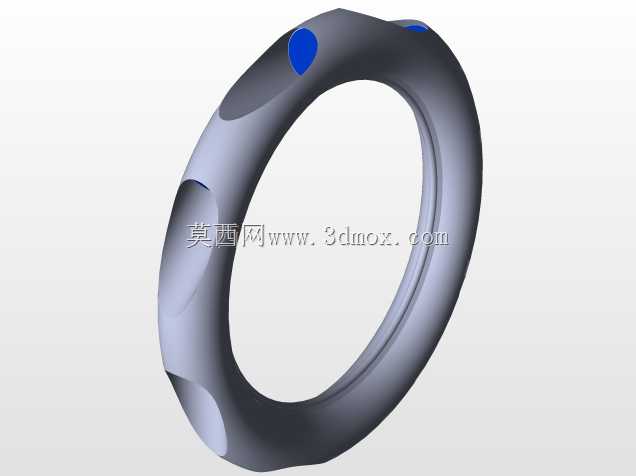

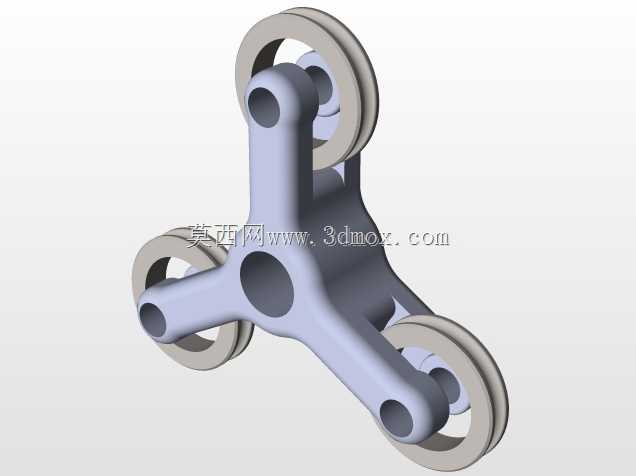

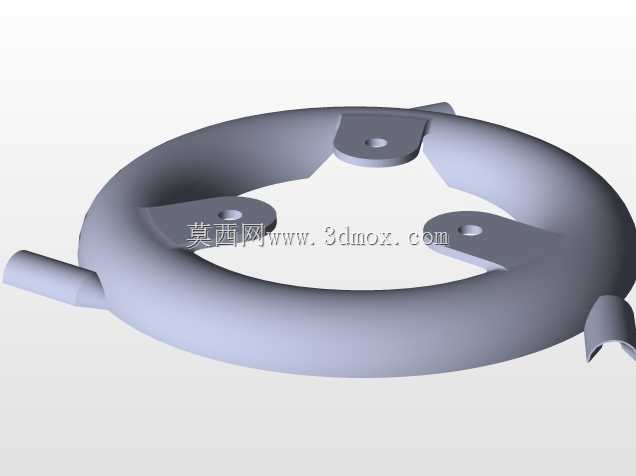

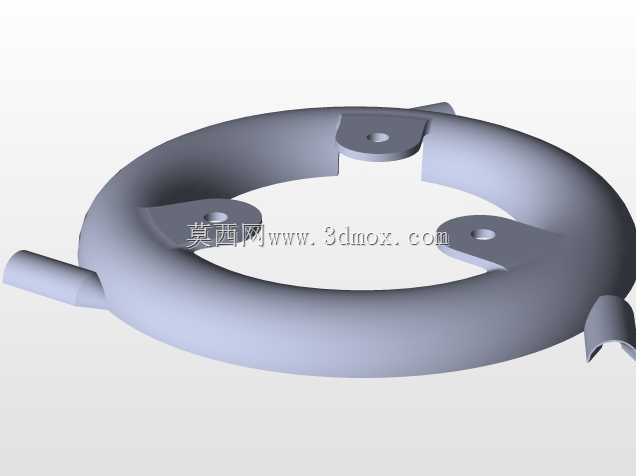

在分布式气动能源回收场景中，这类环形气动发电装置的应用覆盖范围很广，从车间压缩气管网余压回收，到小型气动设备末端的能量再利用，都能见到这类结构的身影。不同于传统径向布置的气动透平结构，这款环形结构的设计从安装适配性出发，把整个动力发生与能量转换的路径都整合在环形腔体内部，不需要额外布置外置的叶轮腔室，在空间局促的气动回路节点上安装时，不需要对原有管路做大幅度改道，三个沿环向均布的气动压力输入接口，可以直接对接不同方向来的压缩气路，适配现场复杂的管路走向。从功能逻辑上看，三个进气口沿环向120度均匀分布，压缩气体进入环形腔体后，会沿环形内壁形成连续的周向推力，直接驱动内置的环形转子做旋转运动，转子与内置的电磁感应组件直接耦合，省去了传统结构中叶轮到发电机转子之间的传动连接部件，既减少了传动环节的能量损耗，也降低了多部件连接带来的故障点。设计过程中，环形腔体的流道截面做了等曲率过渡处理，避免气体在腔体内流动时出现局部涡流造成压力损失，缠绕在环形腔体外侧的线圈组件，直接与内置的磁钢转子形成闭合磁路，环形的结构让磁路沿周向闭合，相比直线布置的发电结构，漏磁量更小，能量转换效率更高。从安装边界来看，整个装置的主体为对称环形结构，三个带安装孔的支撑辐条从中心轮毂延伸到环形腔体内壁，安装时可以通过中心轮毂的定位孔与安装面做同轴定位，三个辐条上的安装孔可以直接穿装固定螺栓，不需要额外设计定制的安装支架，适配常规的气动设备安装基面尺寸。三个进气接口采用等直径的圆柱接口设计，与常规气动管路的快插接头尺寸匹配，现场安装时不需要做接头的变径处理，出气口沿环向对称布置，排气方向可以根据现场安装方向调整，不会出现排气直吹周边设备或者管线的问题。在结构细节处理上，转子与环形腔体之间的密封间隙做了均匀化设计，沿整个环形周向的间隙偏差控制在极小范围内，既保证转子转动时不会与腔体内壁发生剐蹭，也能减少压缩气体从间隙处的泄漏量，保证气体推力的有效利用率。支撑辐条的结构做了轻量化的挖槽处理，在保证支撑结构强度的前提下，降低了整个装置的整体重量，同时辐条的流线型外形也不会对腔体内的气体流动造成额外干扰。这类结构在实际使用中，不需要额外的润滑管路，因为气动介质本身带有的微量润滑雾就可以满足转子转动的润滑需求，日常维护只需要定期检查进气口的过滤装置是否堵塞，不需要拆解主体结构做保养，适合在无人值守的分布式能源回收点位长期运行。相比传统的小型气动透平发电机，这种环形结构的转动部件质心与整个装置的中心轴线完全重合，高速转动时的振动量更小，对安装基面的强度要求更低，甚至可以直接安装在薄壁的气动管路上，不会因为运行振动导致管路连接松动。线圈组件采用分层缠绕的方式固定在环形腔体外侧，缠绕时每层线圈的排布都做了整齐化处理，保证线圈与环形腔体的外壁完全贴合，散热面积更大，长时间连续运行时线圈的温升更低，不会因为过热导致发电效率下降或者绝缘层老化。中心轮毂的位置预留了走线通道，发电输出的线缆可以直接从中心轮毂的通孔引出，不会与转动部件发生干涉，线缆的固定点也设计在轮毂位置，避免设备运行时线缆随振动出现磨损。在实际选型适配时，这类装置可以根据不同的气动压力等级调整环形腔体的壁厚与线圈匝数，不需要改动整体的环形结构外形，就能适配不同压力范围的压缩气源，覆盖从低压余压回收到高压气动系统能量转换的不同场景需求。
