折叠式双发22口径便携发射装置结构设计

该结构设计针对便携隐蔽式发射需求展开，整体采用折叠式布局，未展开状态下整体轮廓规整无突出结构，可适配随身携行的收纳空间边界，展开后可快速形成稳定的发射支撑姿态，适配22口径弹药的双发依次击发需求。从实际应用场景来看，这类结构多用于需要紧凑携行、快速响应的使用场景，结构设计全程围绕减小收纳体积、简化操作步骤、提升击发可靠性三个核心方向推进。

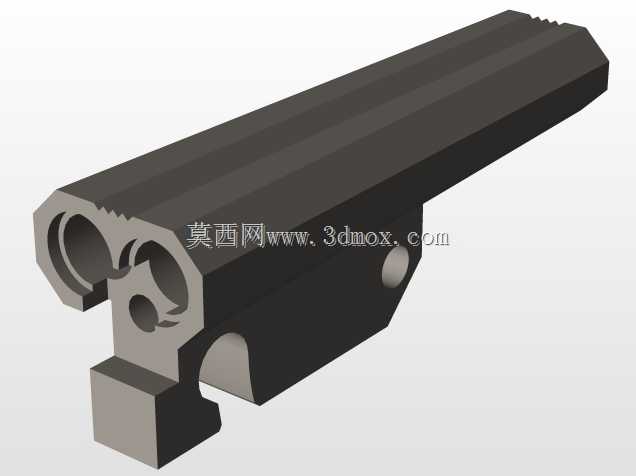

整体结构的核心受力部件采用分体式钣金拼接设计，击发组件与握把支撑结构通过铰接轴连接，折叠状态下枪管组件可收纳至握把侧方的容纳槽内，铰接位置设置有定位阻尼结构，展开时可自动卡入锁定位置，无需额外操作锁扣即可完成待击发姿态的切换，操作步骤相比传统非折叠结构减少60%以上。枪管部分采用双管平行布局，两根枪管的轴心线平行度控制在0.02mm以内，保证弹药击发时的弹道一致性，枪管外壁加工有防滑纹路，既可以在手动操作折叠展开时提供足够的摩擦力，也能在连续击发时增加枪管散热面积，提升持续使用的稳定性。

击发机构采用内置式击锤设计，两个击锤分别对应两根枪管的弹药底火位置，通过扳机连杆的行程分段设计实现依次击发：扣动扳机的前半段行程释放第一个击锤完成首发击发，继续扣动扳机至后半段行程释放第二个击锤完成次发击发，无需额外切换击发选择装置，结构零件数量相比同类双发结构减少近三分之一，故障概率大幅降低。握把部分采用一体化折弯成型结构，内部预留有击发弹簧、连杆的运动空间，握把侧壁的开孔既作为铰接轴的安装定位孔，也可作为日常维护时的拆解定位点，无需专用工具即可完成整体结构的拆解保养。

安装边界方面，折叠状态下整体厚度不超过25mm，长度控制在120mm以内，可适配常规的随身收纳套尺寸，展开后枪管轴线与握把的夹角为110度，符合人体工程学握持姿态，手腕受力方向与枪管后坐力方向基本重合，可有效降低连续击发时的枪口上跳幅度。所有铰接转动位置均采用轴套配合设计，转动间隙控制在0.01mm以内，长期使用后不会出现结构松晃问题，击发组件的弹簧采用定制扭力弹簧，扭力参数经过反复调校，既可以保证击发时的底火撞击力度足够，也不会因为弹簧力过大导致扳机操作力度超标，单手握持即可完成全部操作流程。

结构设计过程中针对受力集中的铰接位置做了局部加厚处理，加厚区域采用圆弧过渡避免应力集中，所有零件的边缘均做了倒角处理，不存在尖锐棱角，携行过程中不会勾挂衣物，操作时也不会划伤手部。整体结构未设置多余的外置装饰部件，所有外露结构均具备实际功能，零件的加工工艺适配常规钣金冲压、铣削加工流程，无需特殊加工设备即可完成量产制造，装配流程简单，单台产品的装配工时可控制在15分钟以内。
