台式电流检测装置外壳结构设计

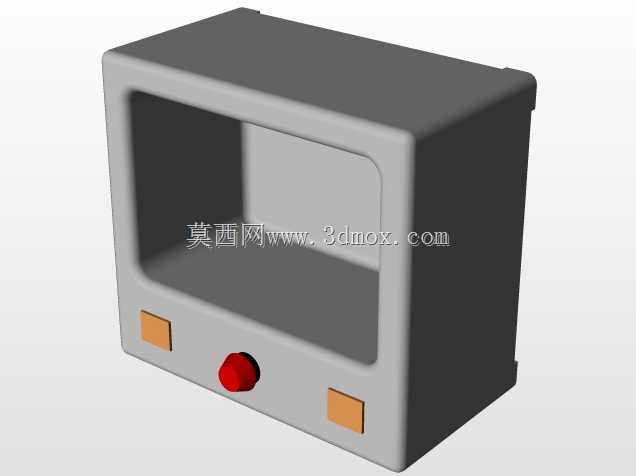

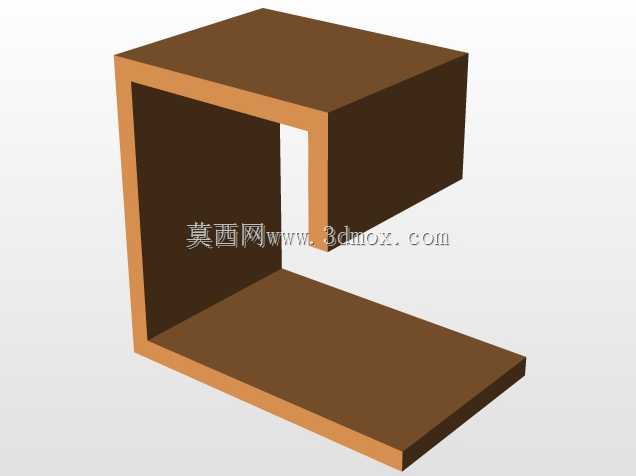

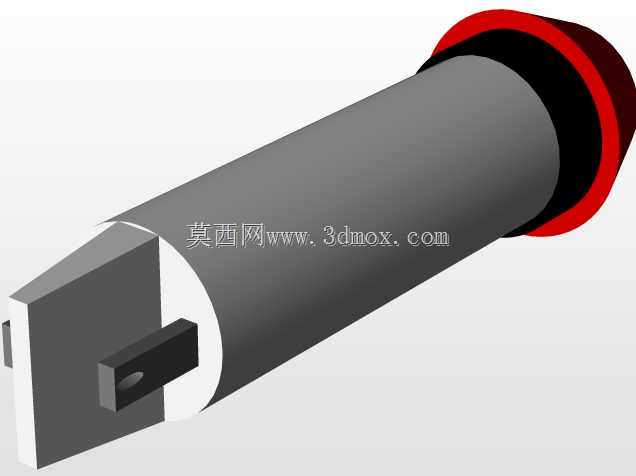

这款电流测试装置的壳体结构，主要面向实验室电气参数校验、生产线工位电流抽检、电气设备运维检修这类场景使用，日常作业中可嵌入电流采样、信号调理、数值显示相关的功能板卡，完成交直流回路的电流数值采集、异常阈值报警等基础测试功能。从结构设计逻辑来看，整体采用台式卧式布局，壳体主体做了大圆角过渡处理，避免生产组装、现场搬运过程中锐边划伤操作人员，同时也能降低设备意外磕碰时的外壳碎裂风险。正面预留的大尺寸矩形开窗，是给显示模块预留的安装位，可适配常规段码屏或者小尺寸液晶显示屏，窗口边缘做了内凹止口结构，安装显示屏时可直接卡入止口定位，省去额外的定位治具，打胶或者压条固定即可完成装配，能有效控制组装工时。正面下方居中位置的红色凸台结构，是主操作按钮或者电源开关的安装位，凸台高度高出壳体前表面8mm左右，操作人员盲操作时可通过触感快速定位按键位置，不需要低头确认按键位置，适合测试工位频繁启停操作的使用需求。红色按键两侧对称布置的两个方形浅槽，是预留的功能按键或者状态指示灯安装位，可根据实际功能需求配置复位按键、量程切换按键，或者对应过流、正常工作状态的指示灯，两个安装位对称布局也保证了正面视觉的协调性。壳体的内腔做了均匀的壁厚设计，整体壁厚控制在2.5mm，适配普通ABS或者PC工程塑料的注塑成型工艺，内壁预留了多组纵横交错的加强筋，既可以提升壳体整体的结构刚性，避免长期使用出现壳体翘曲变形，同时加强筋也可作为内部电路板的安装支撑柱定位基准，电路板可直接通过螺丝固定在加强筋末端的铜柱位上，不需要额外设计独立的安装支架，压缩内部结构的占用空间。壳体的后侧预留了接线端子的安装开口，可布置电源输入接口、测试表笔接入接口、通讯扩展接口，接口位置做了内沉设计，外接插头插入后不会突出壳体后端过多，设备贴墙放置时也不会压损连接线材。从安装边界尺寸来看，整体外形适配常规实验室工作台、生产线工位操作台的摆放空间，底部可根据需求粘贴防滑橡胶脚垫，避免操作按键时设备出现滑动移位，壳体的侧边没有突出的结构，多台设备并排摆放时可紧密贴合，节省工位的占用面积。设计过程中也充分考虑了内部元器件的散热需求，壳体的侧部和背部可根据实际发热功率开设对应的散热格栅，本结构预留了足够的壁厚余量，后续开模时可直接在对应位置加开散热孔位，不需要调整整体的结构布局。面板的各个操作件间距做了合理规划，相邻按键的中心距大于20mm，操作时不会出现误触相邻按键的问题，显示窗口的下沿距离操作台面有足够的高度，操作人员坐姿操作时视线可自然落在显示区域，不需要刻意调整视角即可清晰读取测试数值。壳体的上下盖采用卡扣加螺丝的组合固定方式，日常维护检修时可快速拆开上盖更换内部元器件，卡扣结构可实现上下盖的预定位，打螺丝时不需要额外扶持对位，提升装配和后期维护的效率。
