槽轮式间歇同步锁止传动机构

项目分类:3D模型 发布时间:2021-10-16 ID:325817
  • 槽轮式间歇同步锁止传动机构
  • 槽轮式间歇同步锁止传动机构
  • 槽轮式间歇同步锁止传动机构
  • 槽轮式间歇同步锁止传动机构

这套槽轮式间歇同步锁止传动机构,核心依托径向槽轮与主动拨销的配合实现定角度间歇步进,同时集成的锁止弧结构可在拨销脱离槽口的静止阶段,完全锁止从动槽轮的周向自由度,避免负载端出现惯性滑移或外力扰动导致的角度偏移,保障工位切换的位置精度。从实际应用场景来看,这类结构广泛适配多工位自动化转台、包装机械的送料分度、轻工设备的间歇进给单元,以及需要定角度步进同步动作的专用工装,相比棘轮传动,其传动过程冲击更小、运行噪音更低,分度角度一致性更优,适合中低速、中等负载的间歇传动工况。

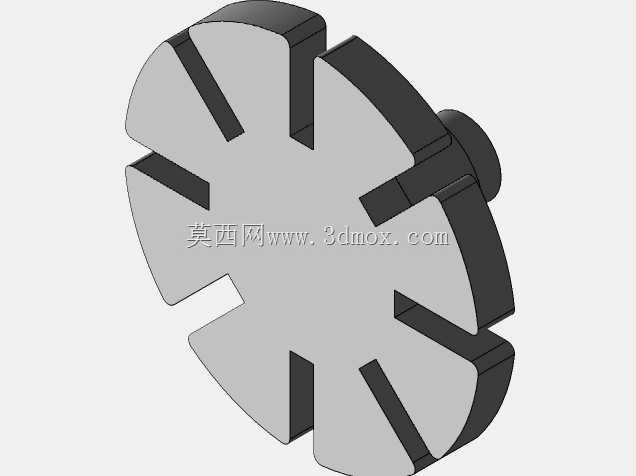

设计层面首先围绕分度需求确定槽轮的槽数,图中结构采用8槽径向槽轮设计,对应单次拨销驱动可实现45度的定角度步进,可适配8工位的循环作业需求;主动轴上的拨销采用圆柱销结构,与槽轮槽口的配合间隙控制在0.02-0.05mm区间,既保证拨销顺利切入切出槽口,又避免间隙过大导致的传动回差。锁止弧与主动拨盘为一体化设计,锁止弧的曲率半径与槽轮的外圆半径完全匹配,当拨销脱离槽口时,锁止弧面与槽轮外圆弧面完全贴合,形成周向约束,此时即便从动端存在偏载力矩,也无法带动槽轮转动,保障静止工位的定位稳定性。

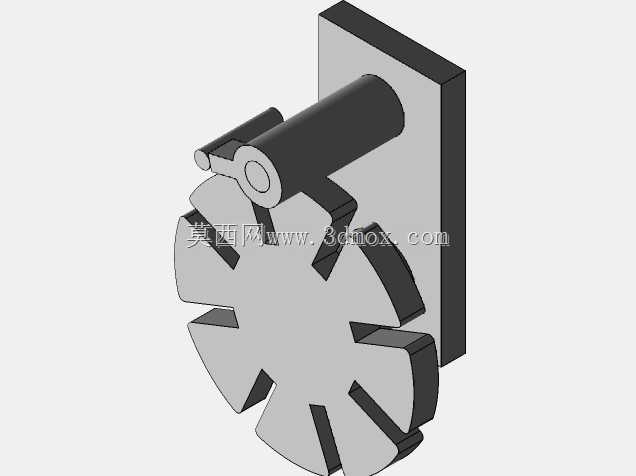

安装边界方面,整套机构采用壁挂式安装结构,后侧的安装立板为一体化加工的基准板,板上预留4个沉头安装孔,可直接通过螺栓固定在设备的安装立面上,安装孔的位置度公差控制在0.1mm以内,保证主动轴与从动轴的平行度要求。主动轴的轴线与槽轮中心的中心距为固定设计值,装配时需严格保证两轴的平行度误差不超过0.03mm/100mm,否则会出现拨销卡滞、槽口磨损加剧的问题。主动轴的输入端可通过联轴器连接驱动电机、手轮或者其他动力输出端,槽轮的输出端可直接连接转台、夹具转盘等负载部件,输出端的轴径采用标准公差配合,可适配常规的联轴器、键连接结构。

功能特性上,这套机构的传动过程分为两个明确阶段:驱动阶段拨销嵌入槽轮的径向槽,带动槽轮按照固定角速度比转动,直到拨销从槽口脱出;锁止阶段拨销完全脱离槽口,锁止弧与槽轮外圆贴合,槽轮保持固定角度静止,直到下一个循环拨销再次切入相邻槽口。整个传动过程的动程角与槽数直接相关,8槽结构的动程角为135度,对应的静止角为225度,可根据实际工位的作业时长需求调整槽数,若需要更长的静止作业时间,可适当增加槽轮的槽数,反之则减少槽数。结构上所有运动部件均外露设计,方便日常的润滑维护,拨销与槽口的接触部位可定期涂抹润滑脂降低磨损,锁止弧面的接触压力经过校核,在额定负载下不会出现压溃变形,可满足长期连续运行的寿命要求。

从建模细节来看,槽轮的每个槽口都做了微小的倒角处理,避免拨销切入时的尖角磕碰,主动拨盘的锁止弧两端做了过渡圆角,保证锁止与解锁过程的平滑过渡,不会出现刚性撞击。安装立板的厚度经过刚度校核,在额定负载下的形变量不超过0.02mm,不会影响两轴的平行度精度。主动轴与安装立板之间采用滑动轴承配合,可承受一定的径向载荷,适合中低速的运行工况,若需要更高的转速,可将滑动轴承替换为深沟球轴承,提升旋转精度与使用寿命。
