多层交叉铰接剪式升降支撑结构

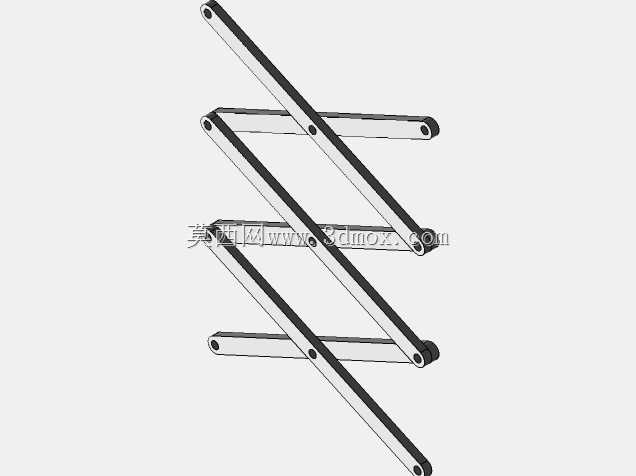

在仓储物流的高位取料工位、生产线的工件高度适配环节、检修作业的临时登高平台场景里，这类剪式交叉铰接结构是升降类设备的核心承载骨架，区别于单臂直顶的升降结构，它依靠多组平行连杆的交叉铰接实现行程的放大，收缩状态下整体占用的垂直空间极小，展开后能获得数倍于收缩高度的举升行程，对于安装空间局促、需要隐藏式升降布局的场景适配性极强。从结构设计逻辑来看，每一层剪臂都采用等长的金属杆件加工，铰接点的位置统一设置在杆件中点与两端端点，中点位置的铰接轴作为剪臂的转动支点，两端的铰接轴分别连接上下层剪臂以及顶部、底部的安装基座，相邻层剪臂的端点通过滑动副与基座连接，当驱动端推动最下层剪臂的滑动端沿水平方向移动时，所有剪臂同步绕各自铰接点转动，将水平方向的驱动力转化为垂直方向的升降位移，整个传动过程中各层剪臂的受力均匀分散，不会出现单臂应力集中的问题。设计这类结构时首先要核算单根剪臂的抗弯截面模量，根据额定承载重量确定杆件的截面尺寸与壁厚，铰接点的销轴需要做耐磨处理，通常会在销轴与杆件的连接位置加装自润滑轴套，避免反复转动过程中出现铰接间隙过大导致的升降晃动。安装边界方面，收缩状态下的整体高度由单根剪臂的宽度与铰接轴的突出尺寸决定，需要预留出底部基座的安装固定空间，基座上的滑动轨道长度要匹配剪臂端点的水平滑移行程，避免展开到最大高度时滑动端脱出轨道；顶部的承载平台尺寸通常与最上层剪臂的展开宽度匹配，边缘需要预留安装防护栏或者工件夹具的螺孔位置。实际应用中这类结构可以搭配液压油缸、电动推杆或者丝杠作为驱动元件，驱动端的安装位置通常设置在最下层两组剪臂的交叉铰接点之间，或者底部基座与下层剪臂的端点位置，不同驱动位置对应的推力需求有明显差异，设计时需要根据剪臂的力臂比换算所需的驱动出力，避免出现驱动力不足无法举升额定负载的情况。在日常运维的角度，这类剪式结构的铰接点是核心维护位置，需要定期补充润滑脂，检查销轴的防松结构是否失效，滑动轨道内要及时清理杂物避免卡滞，当剪臂出现明显变形或者铰接间隙超过设计阈值时要及时更换对应零件，避免升降过程中出现偏载坠落的风险。不同于固定式的支撑结构，这类剪式升降结构的行程可以通过控制驱动端的位移量实现任意高度的停留，适配不同高度的作业需求，在轻型举升场景下可以采用铝合金杆件降低整体自重，在重载举升场景下则需要采用高强度合金钢杆件并做相应的热处理提升结构强度，铰接销轴的材质也要对应提升强度等级，匹配重载下的剪切力需求。结构展开过程中，各层剪臂的转动角度保持同步，不会出现层间运动干涉，设计建模时需要做运动仿真验证，确认最大展开角度下相邻剪臂之间不会发生碰撞，收缩状态下所有杆件能够完全叠合，不会出现杆件互相抵触导致无法收缩到最小高度的问题。
