车间托盘货物升降移载作业设备结构

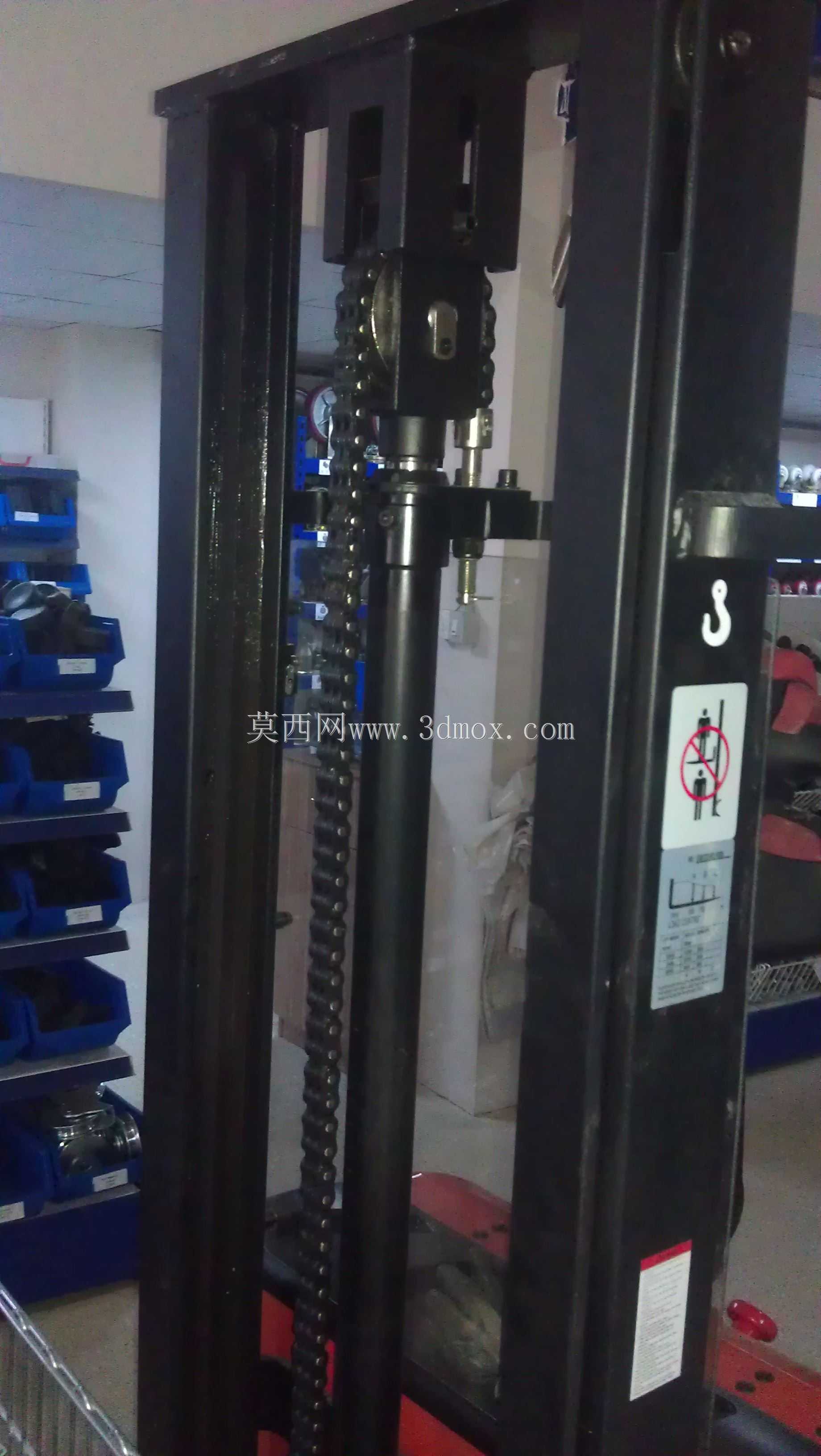

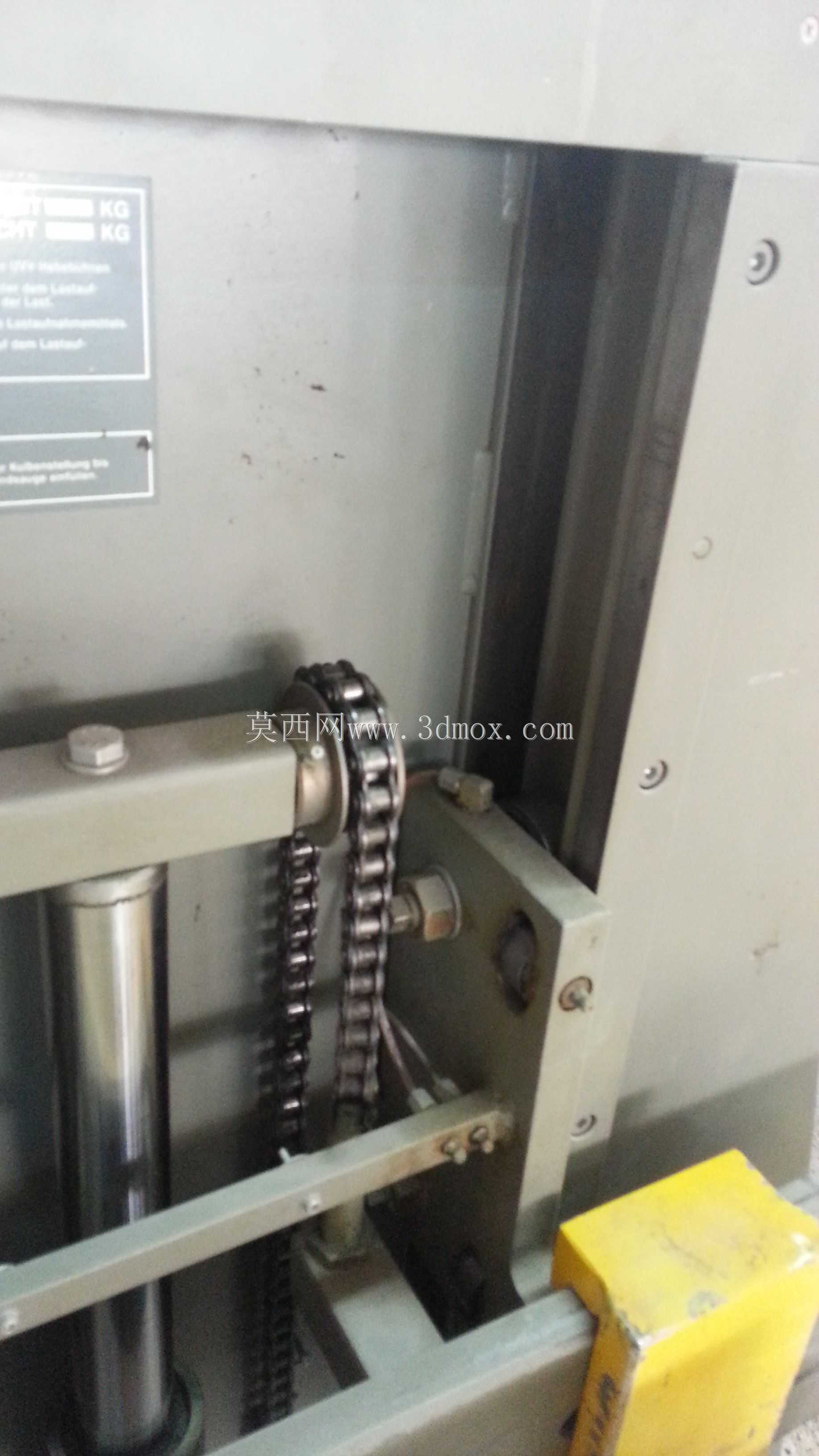

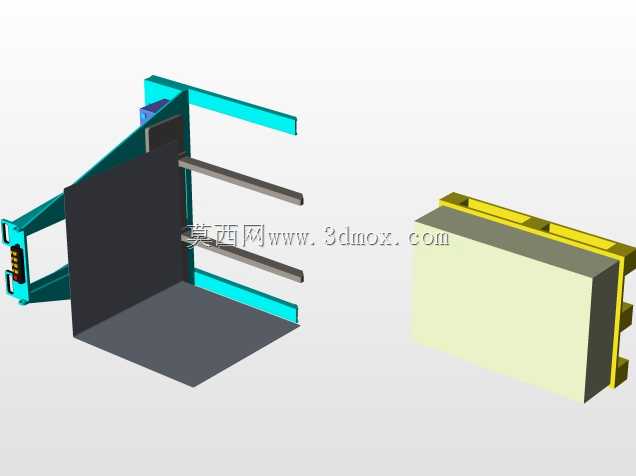

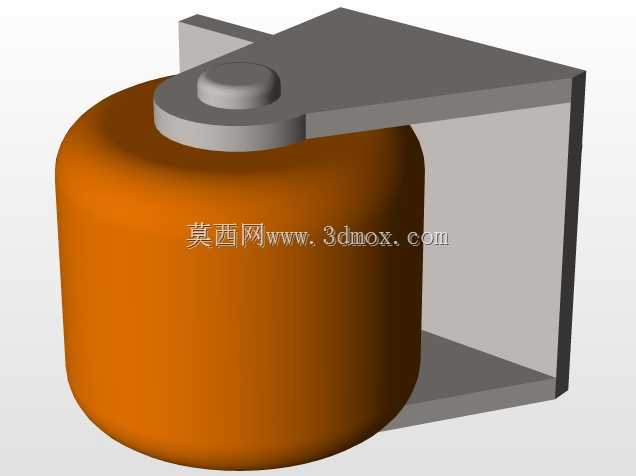

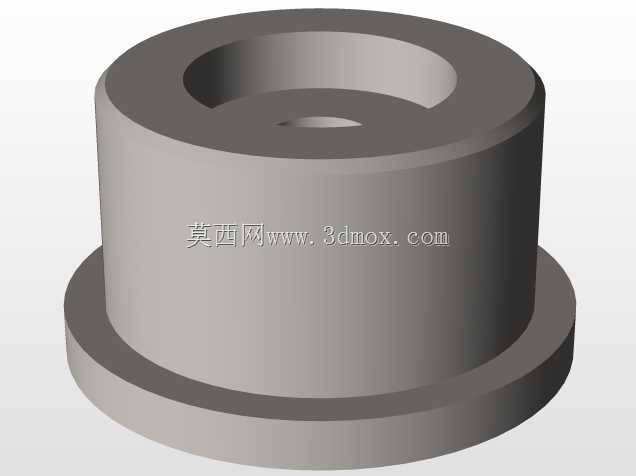

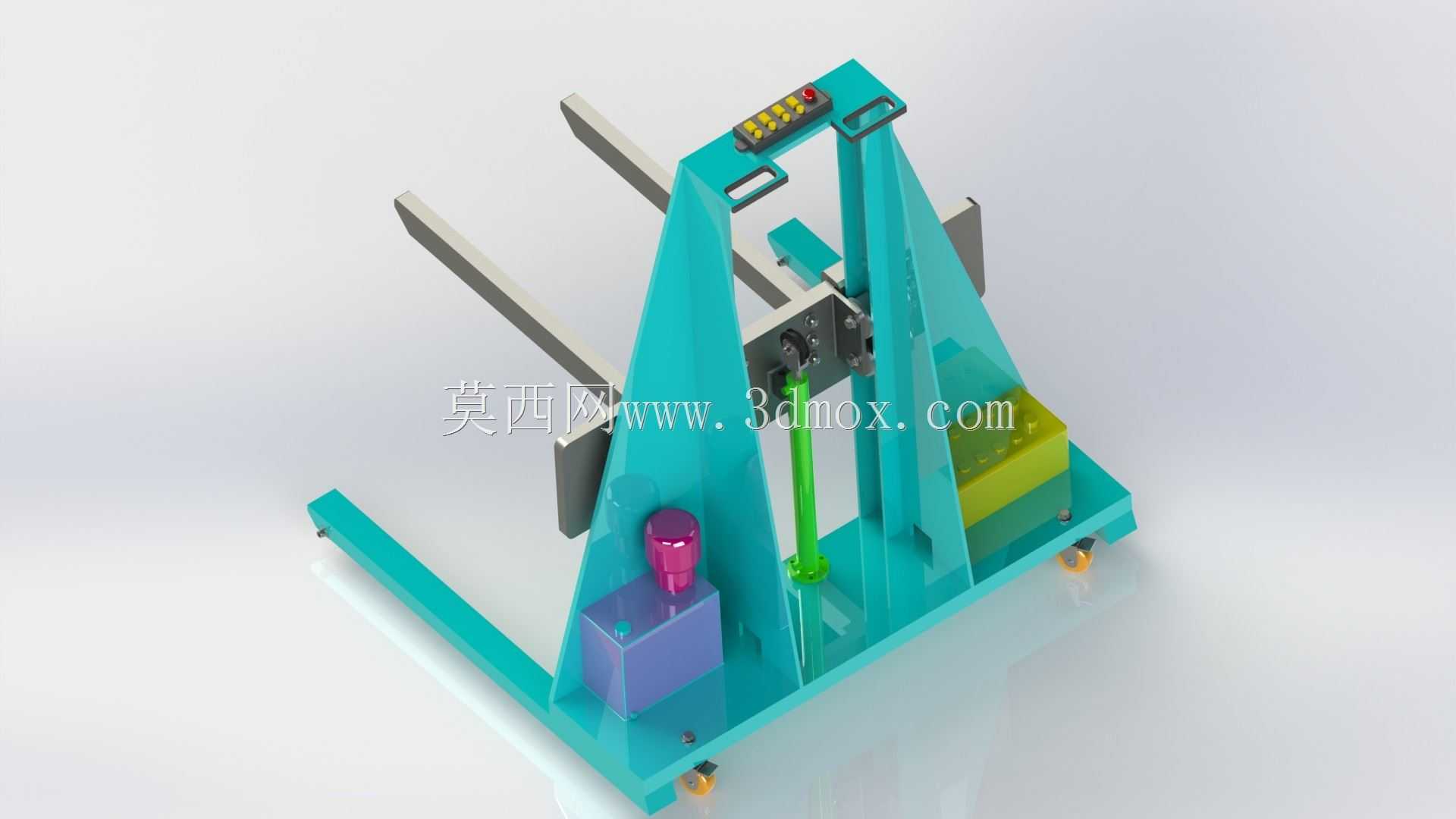

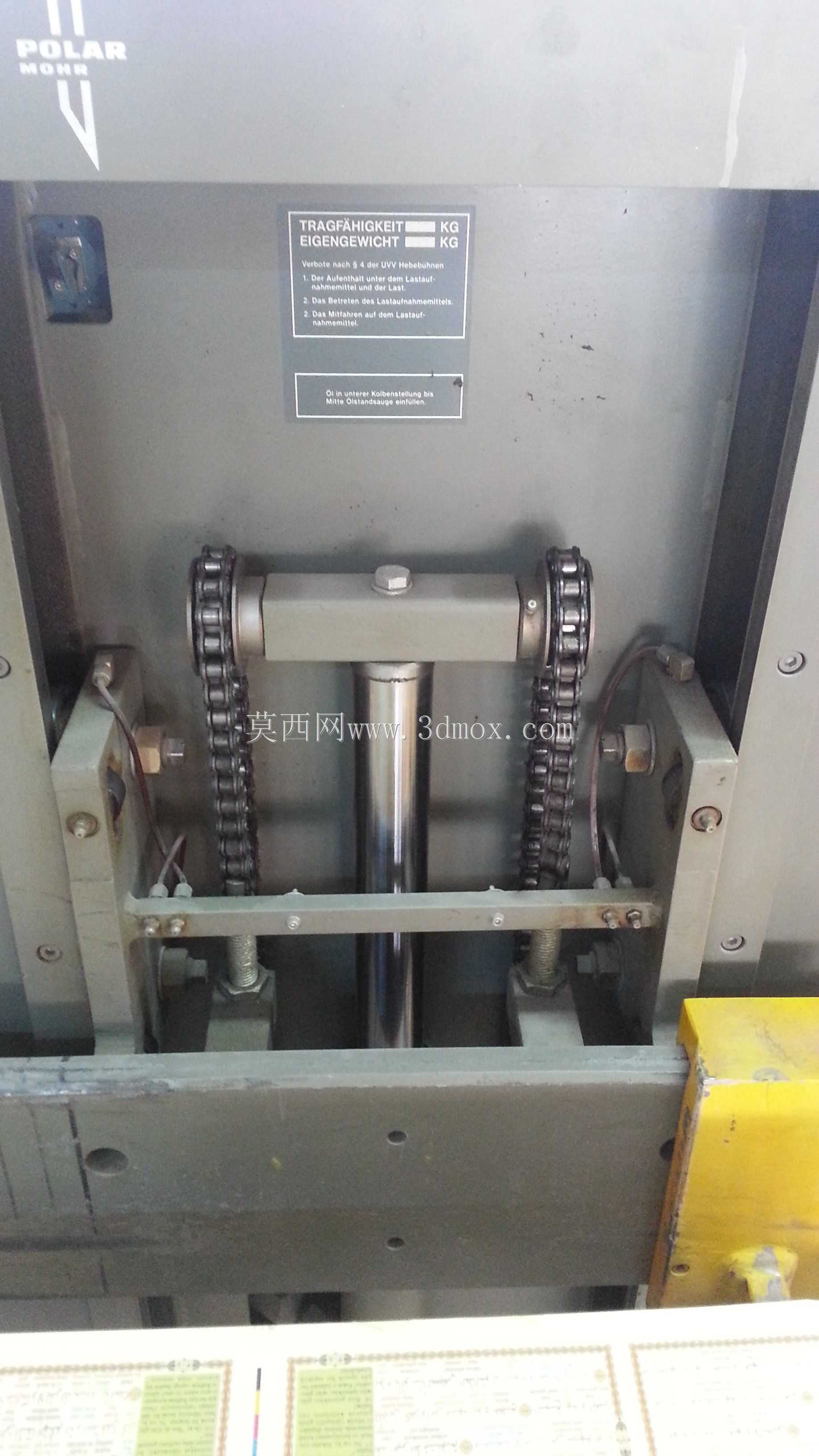

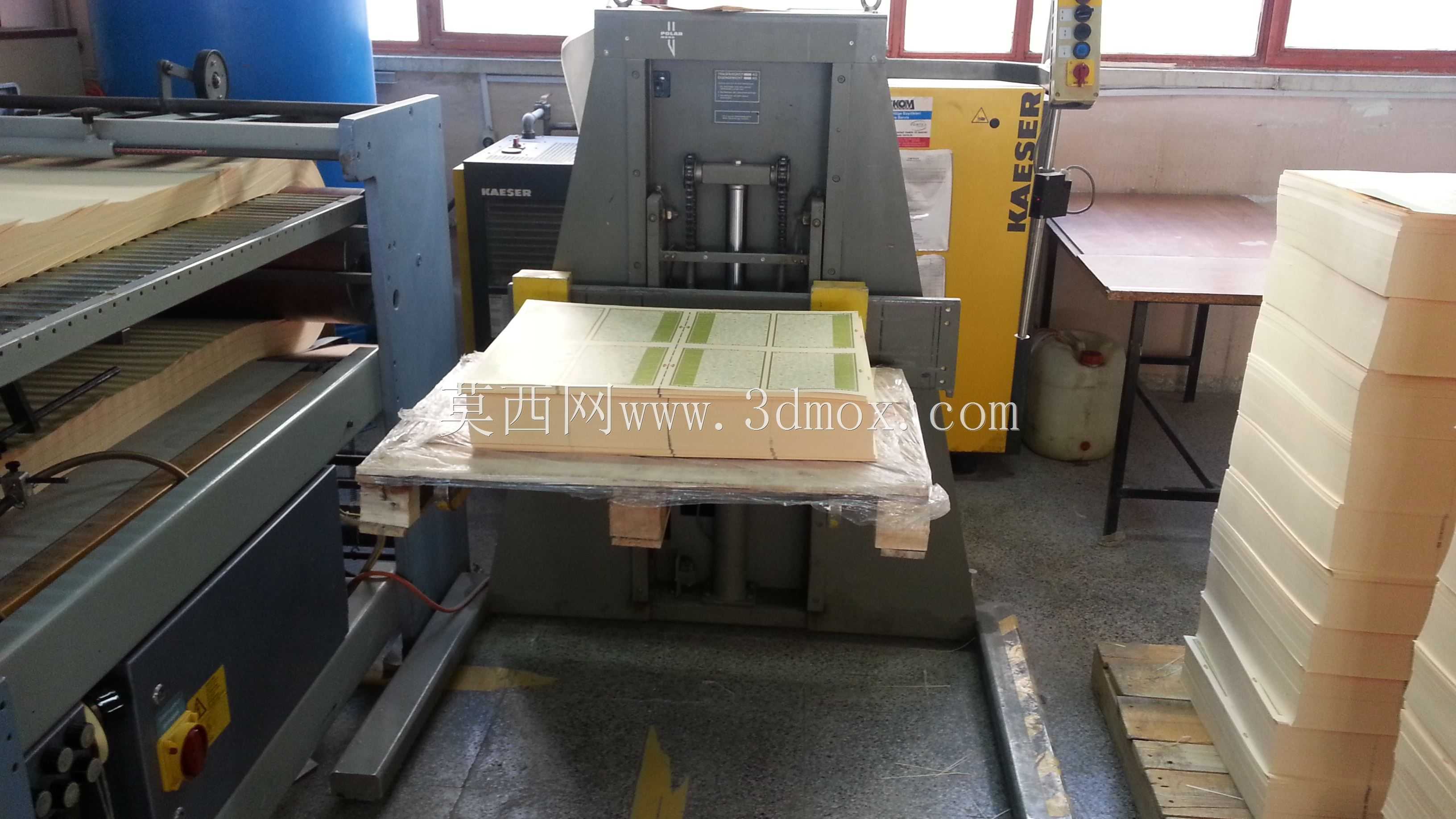

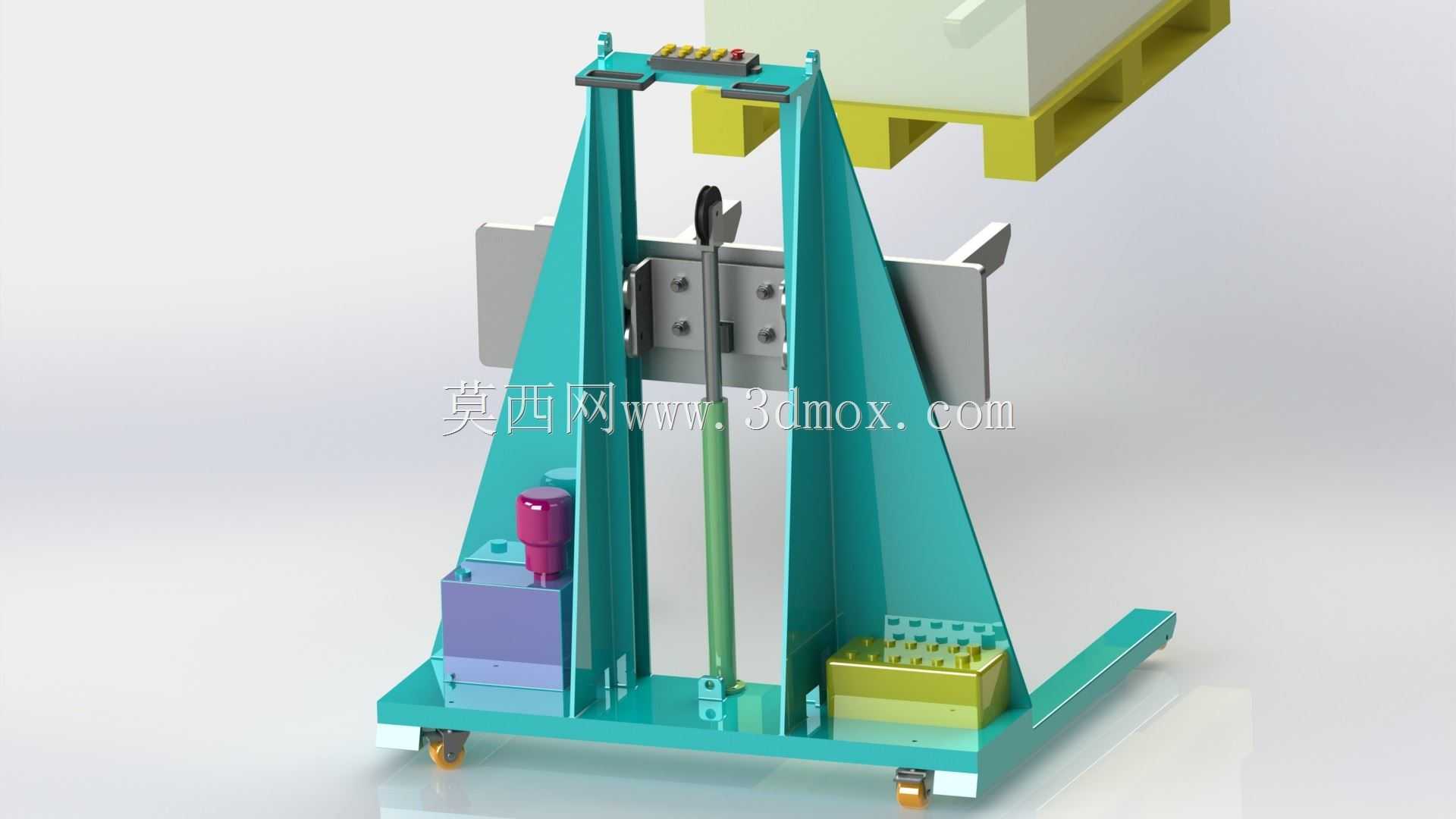

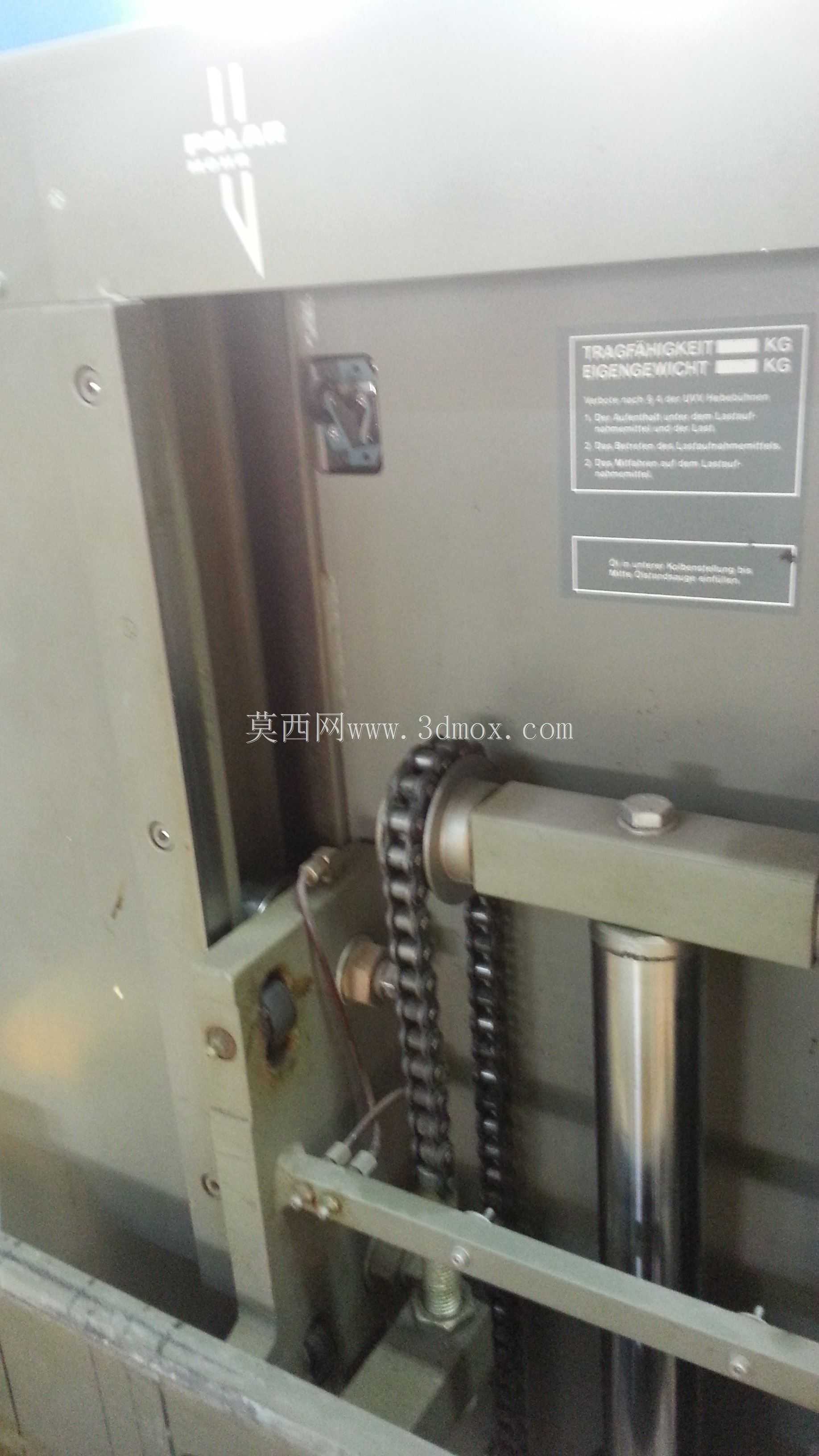

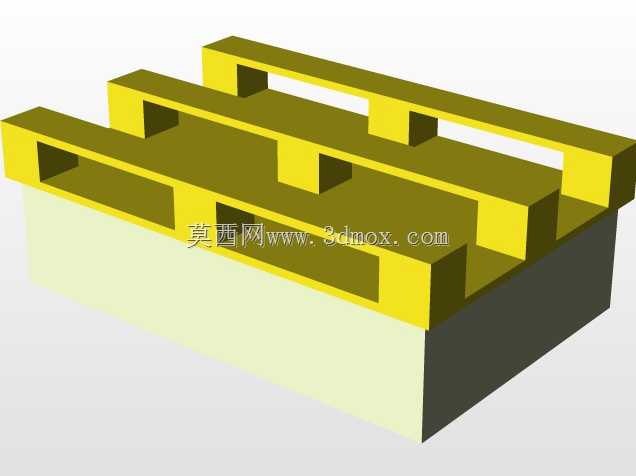

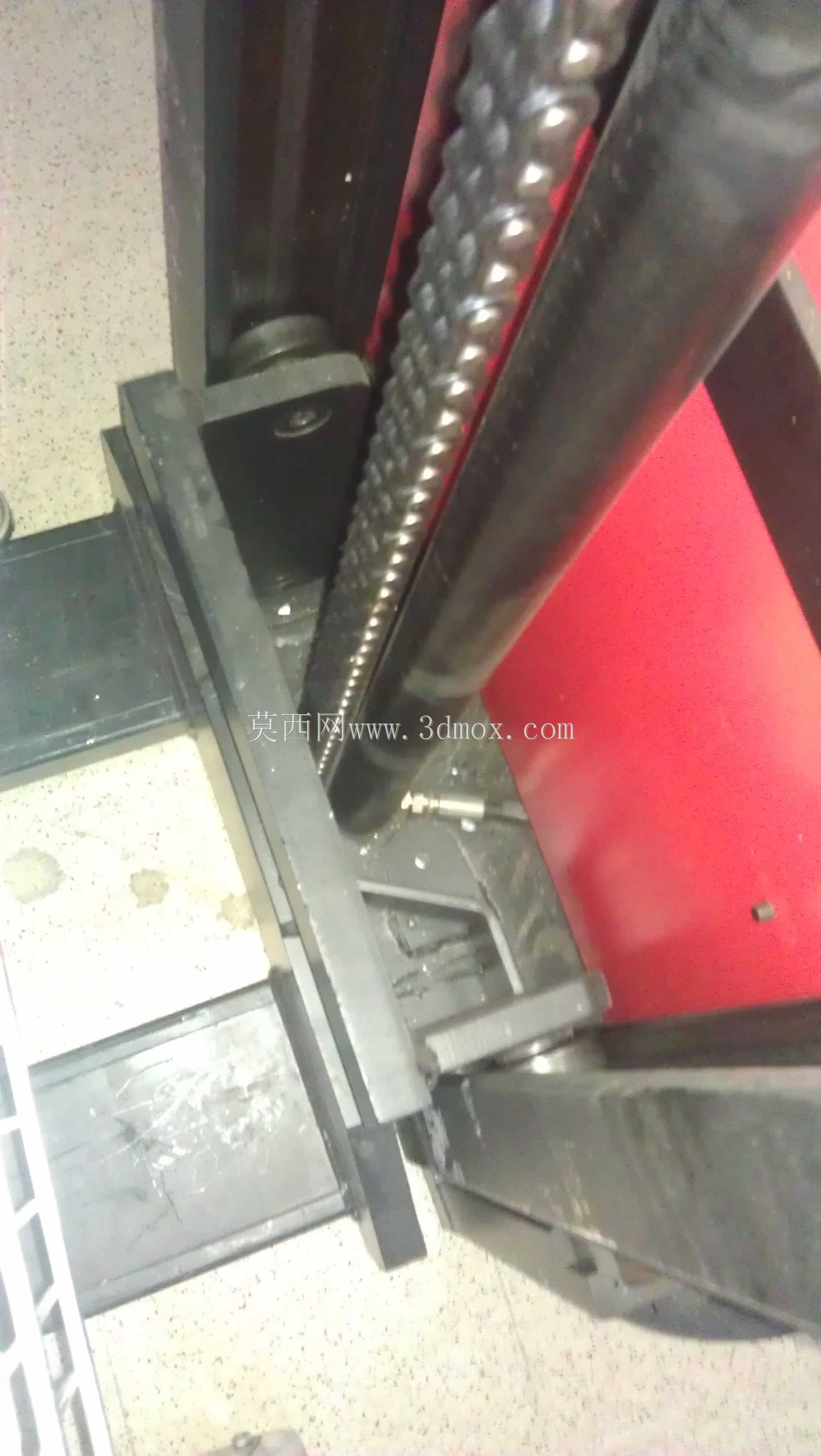

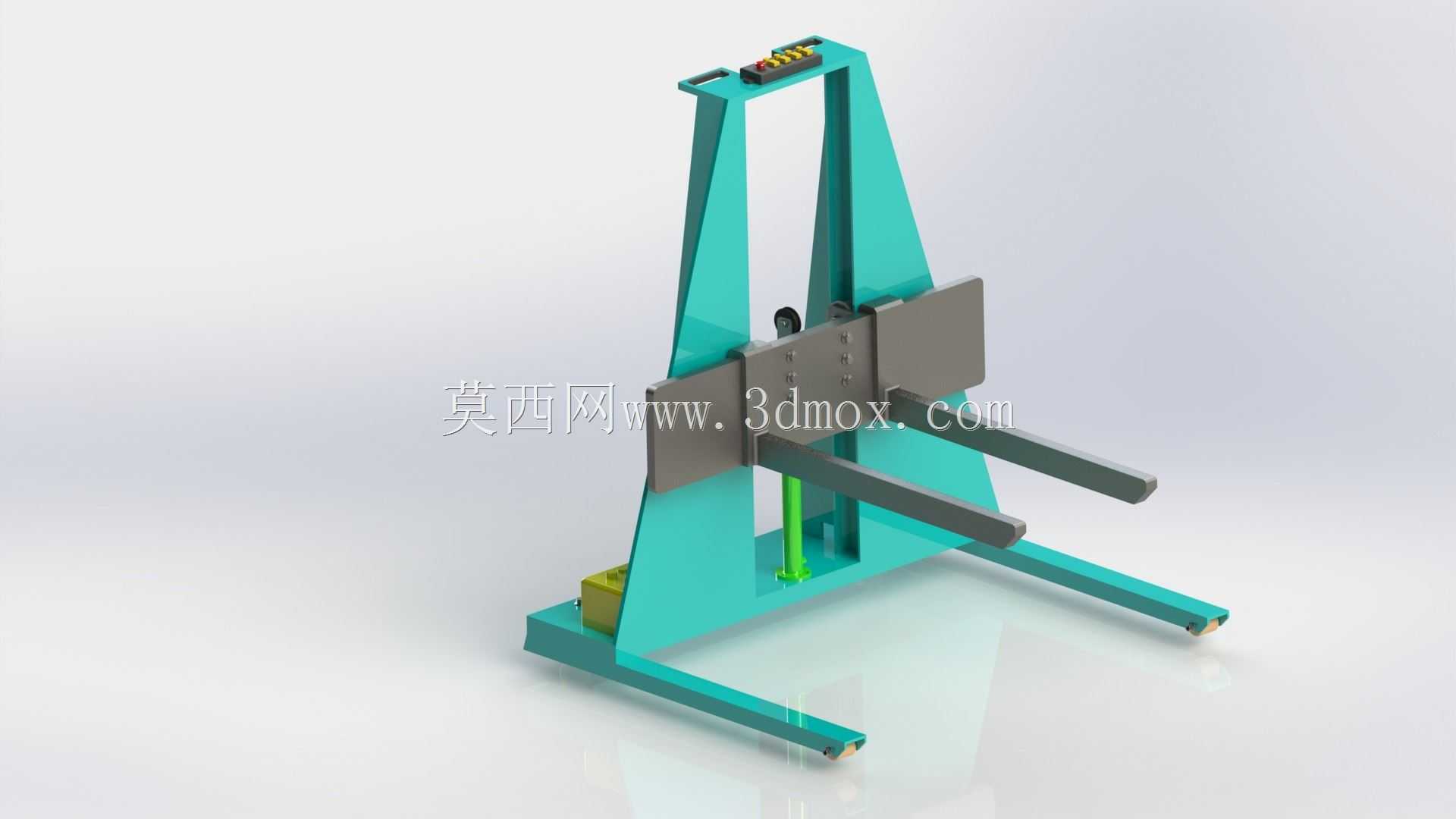

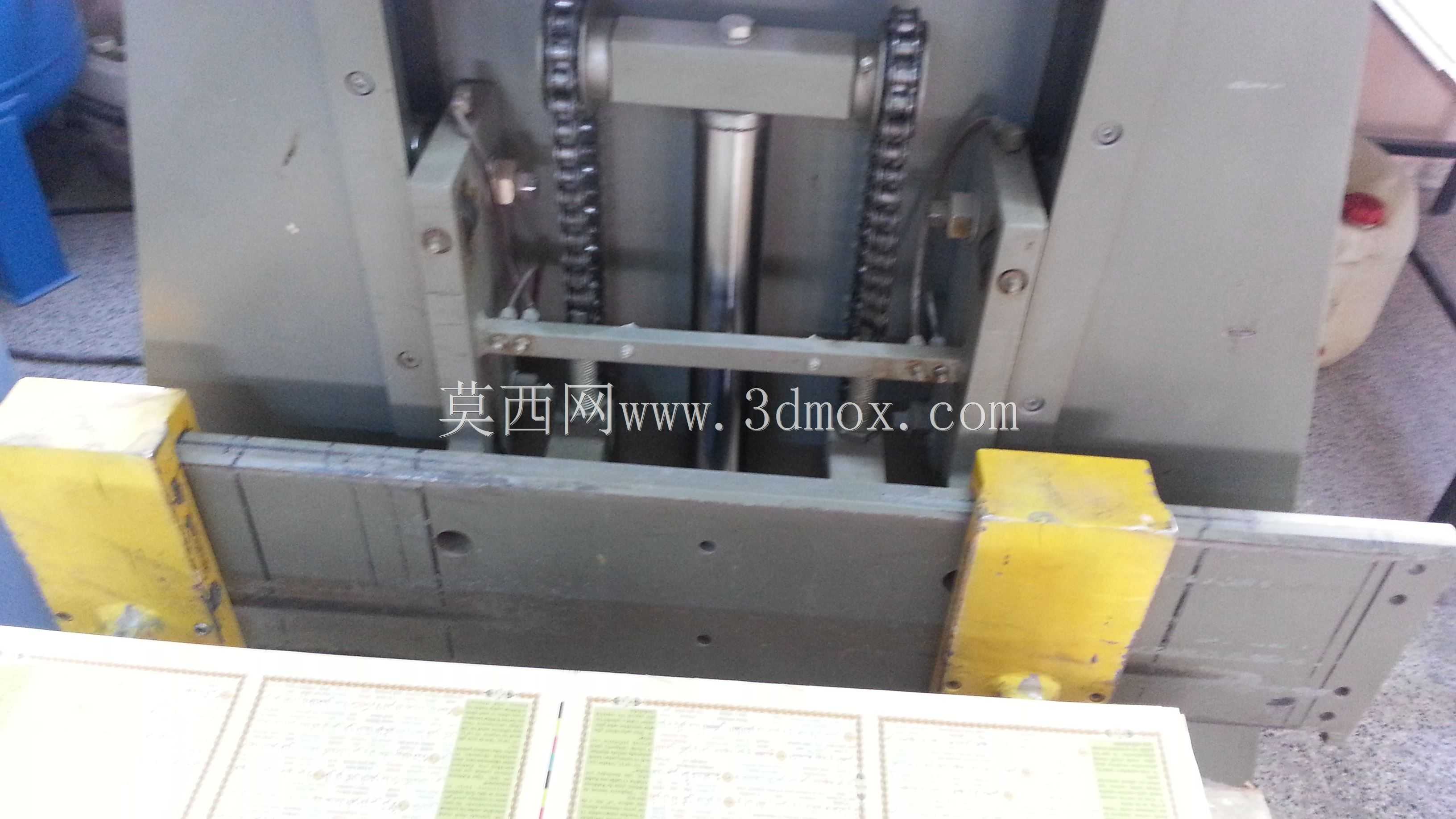

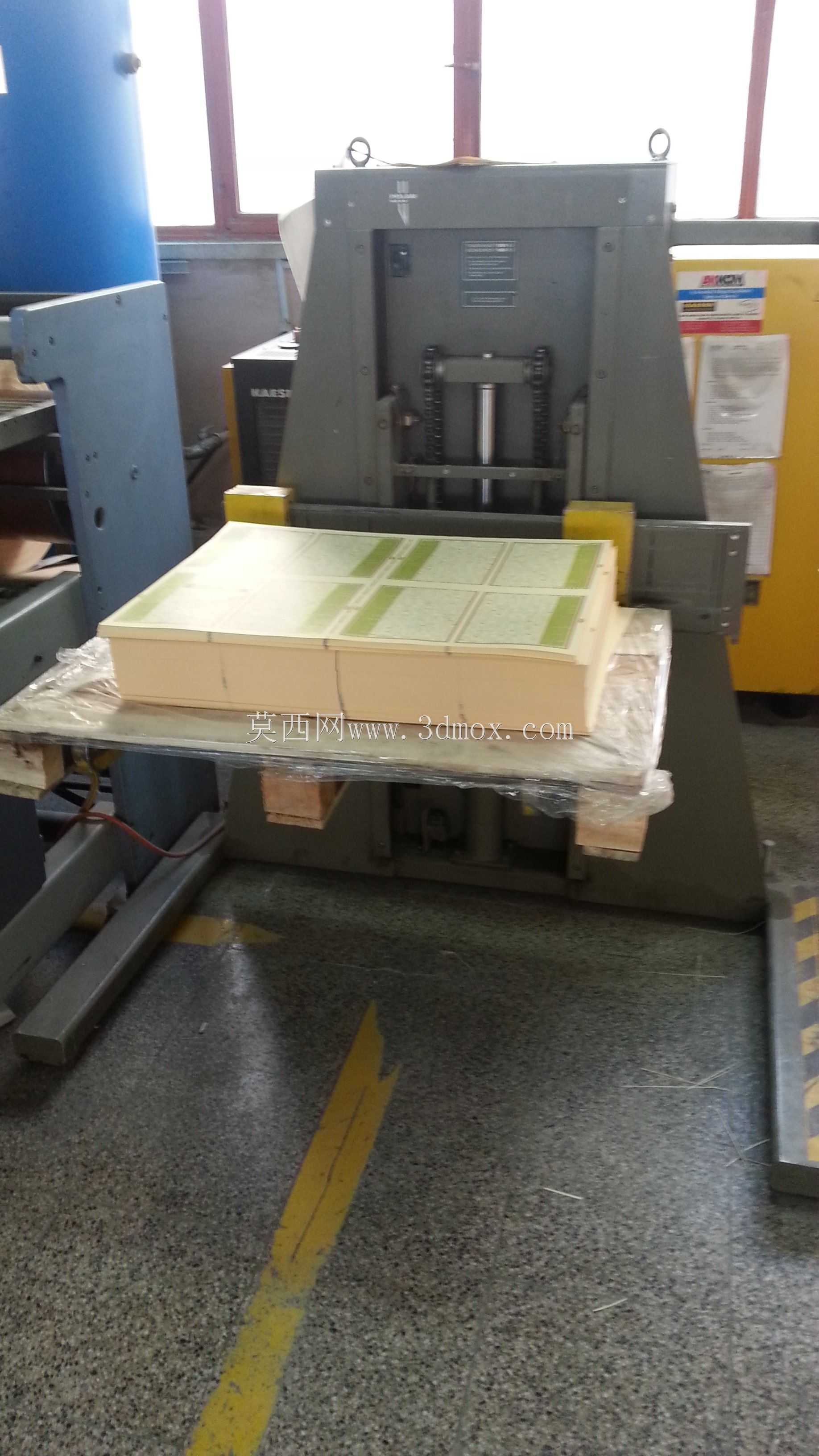

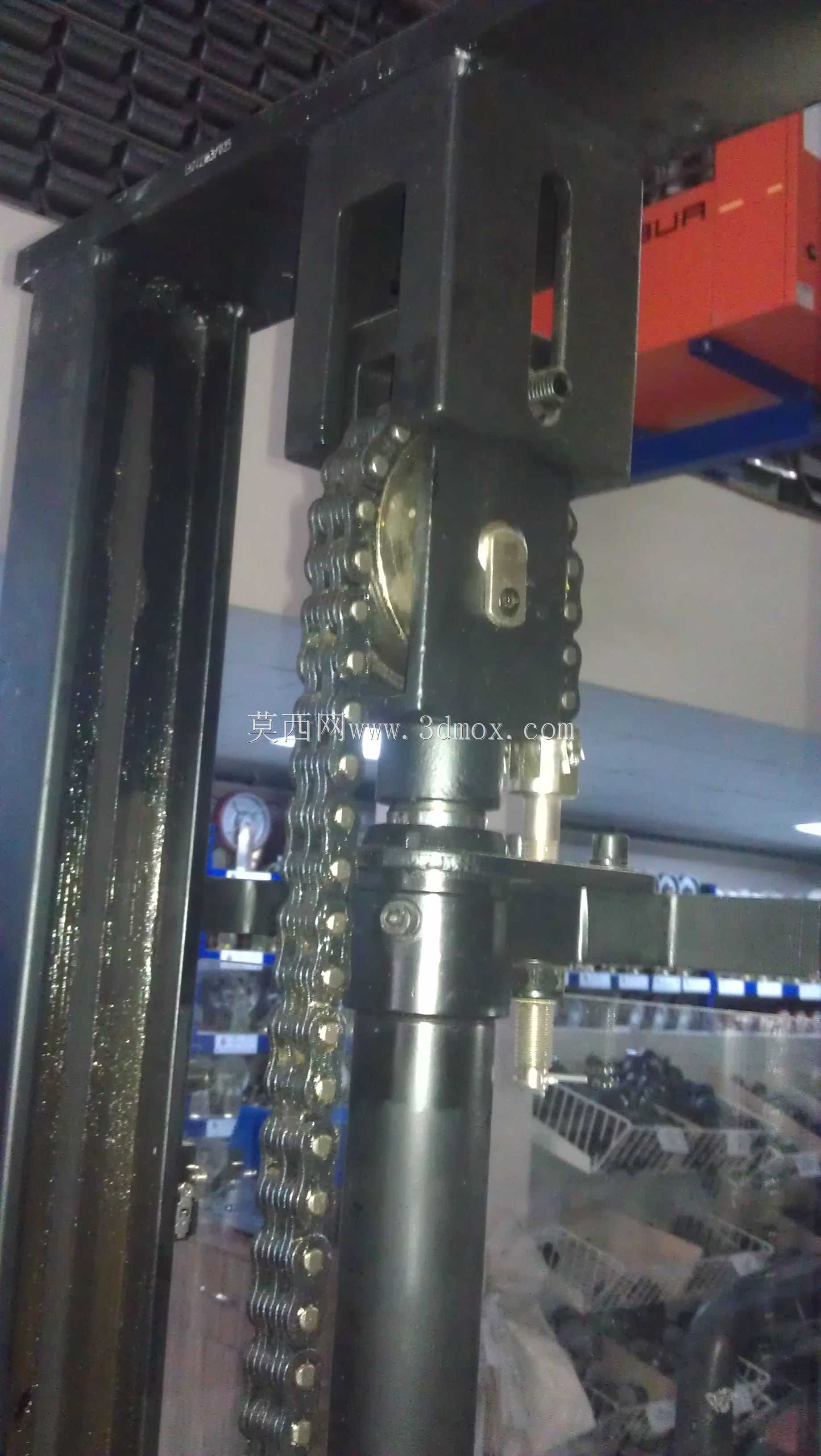

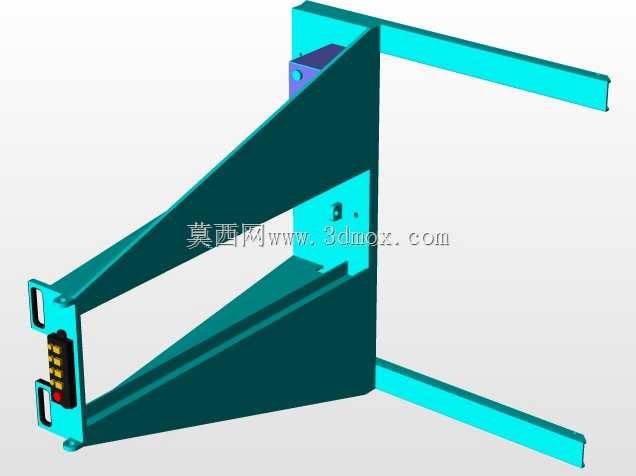

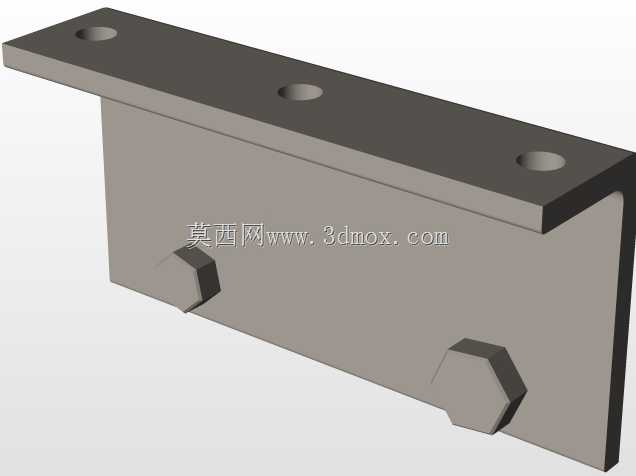

在离散制造车间的线边仓与产线衔接工位、仓储库区的托盘货位调整场景中，这类带行走功能的升降作业设备，主要解决标准托盘承载货物的低位取放、高度适配、短距离转运需求，尤其适配厂房内无法部署大型固定起重设备、作业通道宽度有限的工况，可覆盖1.2米标准木托盘、塑料托盘的常规作业需求，无需额外辅助工装即可完成托盘与货架层、产线接驳台、输送线端面的高度差适配，避免人工撬抬、叉车反复对位的操作风险。从结构设计逻辑来看，整体采用三角型门架作为主承载框架，双侧立板采用加厚钢板折弯成型后与底部行走底盘焊接为整体，门架内侧布置线性导向滑轨，滑座通过导向滑块与滑轨配合，承担升降过程中的侧向载荷与偏载力矩，避免升降过程中出现卡滞、晃动；驱动单元布置在门架左侧下部腔体，采用液压驱动形式，液压站集成油箱、控制阀组与动力单元，通过竖向布置的液压缸带动滑座完成升降动作，液压缸的安装座采用铰支结构，可抵消微量安装同轴度误差带来的附加应力，滑座前端的叉臂采用可调节间距设计，可根据托盘底部叉孔的实际间距调整安装位置，适配不同规格托盘的叉取需求。底部行走底盘采用低轮廓设计，前端延伸出的叉臂支撑段高度控制在100mm以内，可伸入底部留空高度较低的托盘下方，底盘下部配置带刹车的聚氨酯脚轮，其中前轮为万向承载轮，后轮为定向轮搭配辅助牵引结构，既可以人工推行完成短距离移位，也可通过尾部的连接结构与AGV牵引单元对接，实现自动化路径的转运作业。设备的操作控制盒布置在门架顶部前端，操作按钮采用带防护的物理按键，包含上升、下降、急停三个核心操作位，操作人员站在设备尾部即可完成全部操作，视线可完全覆盖叉臂与托盘的对位过程，避免视野盲区带来的碰撞风险。从安装边界与尺寸适配来看，设备整体宽度控制在1.1米以内，长度不含叉臂段为0.8米，最大起升高度根据常规车间作业需求设定为1.5米，额定承载覆盖1吨以内的常规托盘货物，作业时的最小转弯半径为1.2米，可在宽度1.8米的通道内完成转向与对位作业，无需对现有车间通道进行拓宽改造；门架后侧预留了液压站维护窗口，日常更换液压油、清理阀组杂质时无需拆解主框架，仅需打开侧部盖板即可完成维护作业，电气线路全部沿门架内侧的线槽布置，避免外露线路被货物剐蹭破损。在功能实现层面，滑座上设置了机械锁止机构，当升降至指定高度后，锁止销可自动卡入门架立板上的定位孔中，避免液压系统内泄导致的滑座下坠风险，叉臂上表面设置了防滑橡胶垫，叉取托盘后可增大与托盘底部的摩擦力，避免转运过程中托盘出现滑移；设备整体的重心经过配平计算，当叉臂承载额定载荷升至最高位置时，整体重心仍落在底盘的支撑多边形范围内，不会出现前倾侧翻风险，底盘尾部设置了可拆卸的配重块，可根据实际作业的承载需求调整配重重量，兼顾空载推行的轻便性与满载作业的稳定性。针对车间内的复杂作业环境，设备所有外露金属表面均做喷塑防锈处理，可耐受车间内的少量切削液、粉尘侵蚀，导向滑轨表面加装了防尘折布，避免粉尘、铁屑进入滑块配合面导致的磨损加剧，液压系统设置了过载溢流阀，当载荷超过额定承载上限时，系统会自动溢流卸荷，避免结构件过载变形。这类设备的设计没有冗余的复杂功能，全部结构围绕托盘货物的取、升、转、放四个核心动作做优化，相比常规手动叉车，其升降行程更大、对位精度更高，相比固定升降平台，其具备移动灵活性，可覆盖多个作业工位的使用需求，在多品种小批量的生产车间、中小面积的仓储库区中，可有效降低作业人员的劳动强度，提升托盘货物转运的作业效率，同时减少常规叉车作业需要的大通道预留空间，提升车间的面积利用率。
