电梯夹绳制动装置结构设计

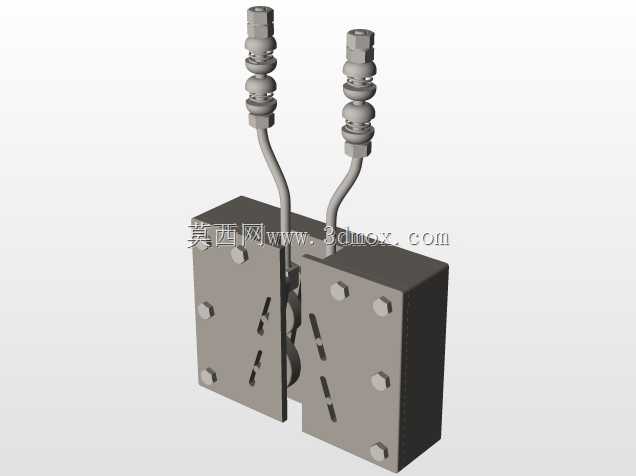

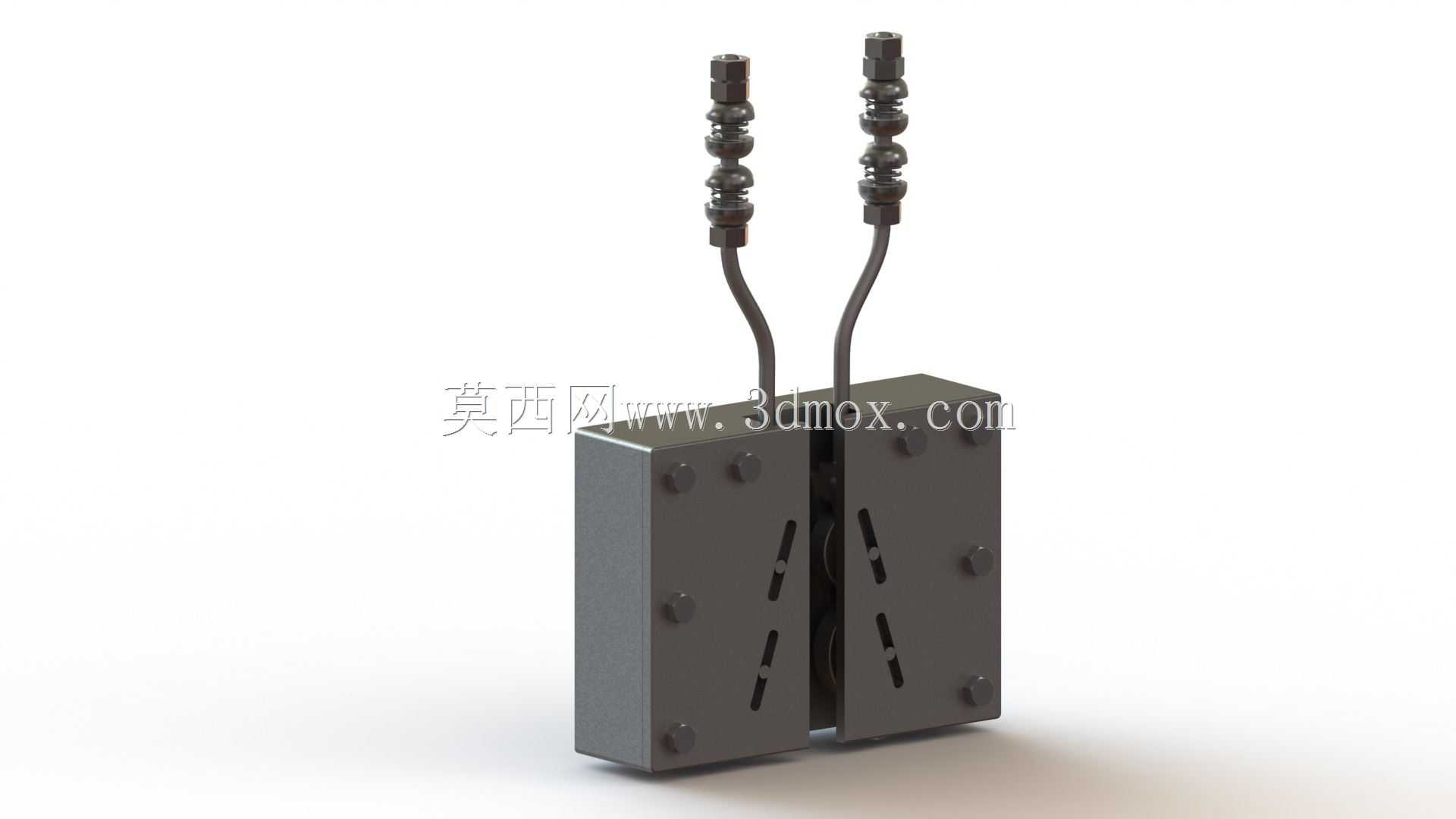

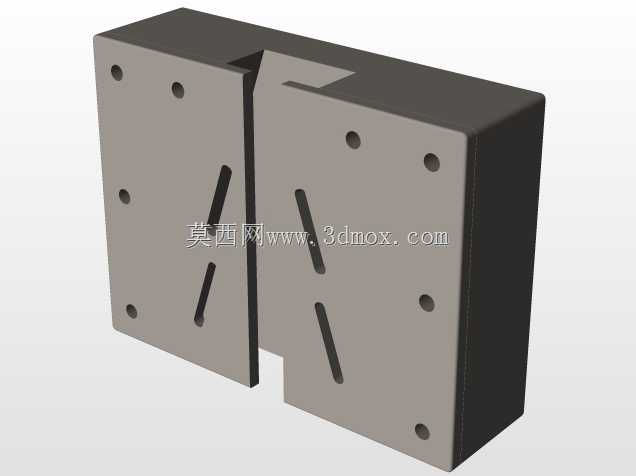

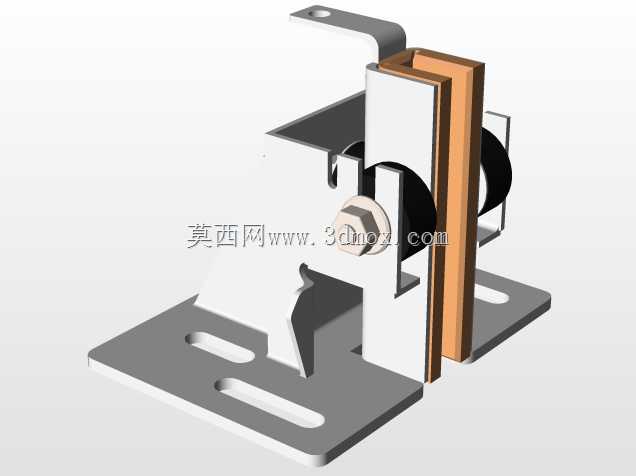

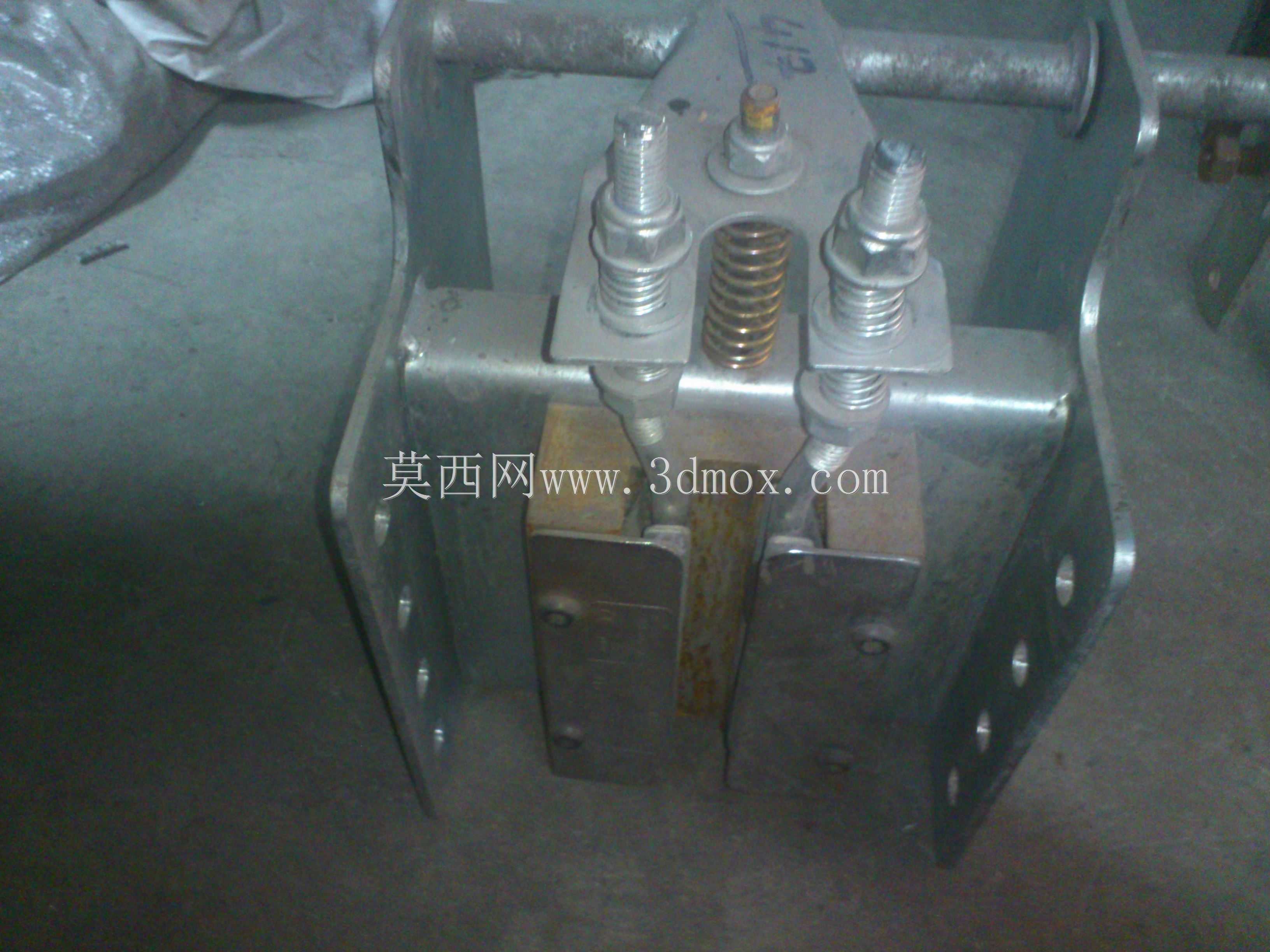

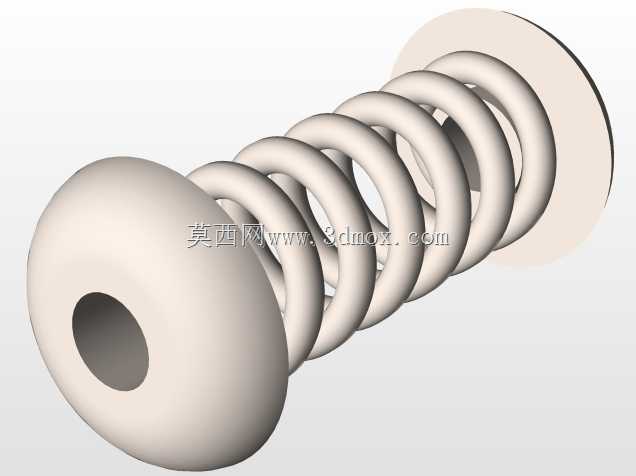

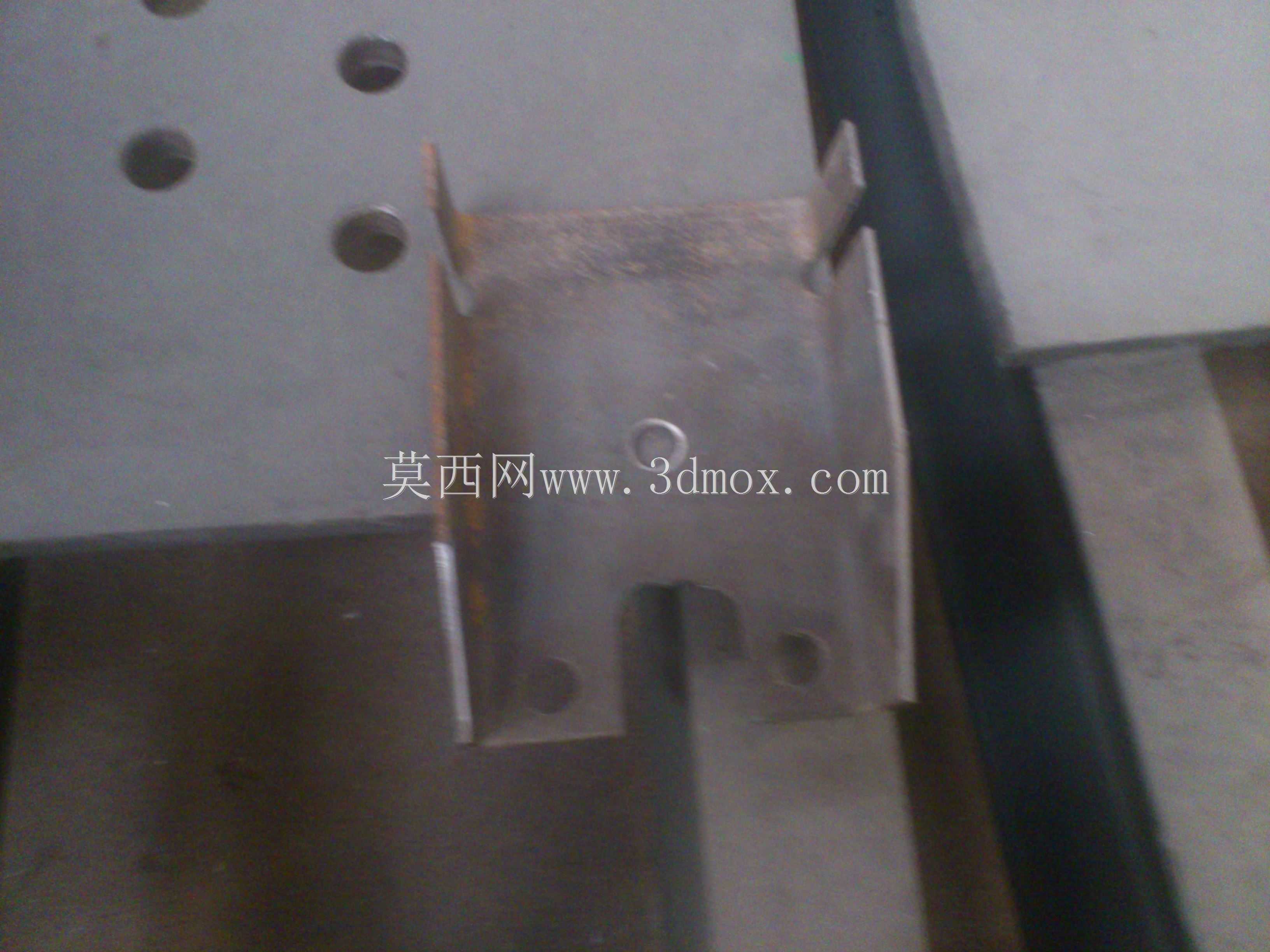

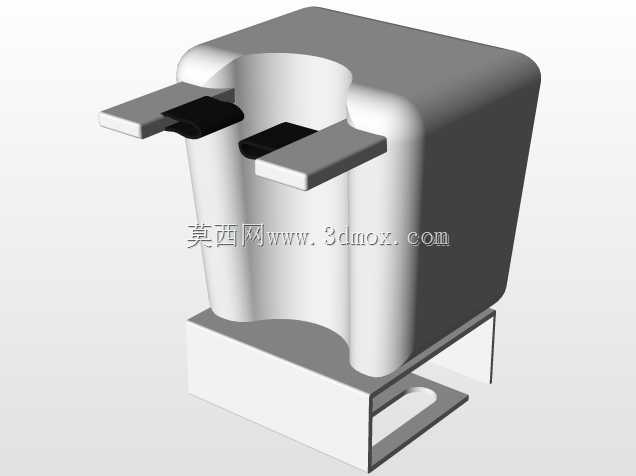

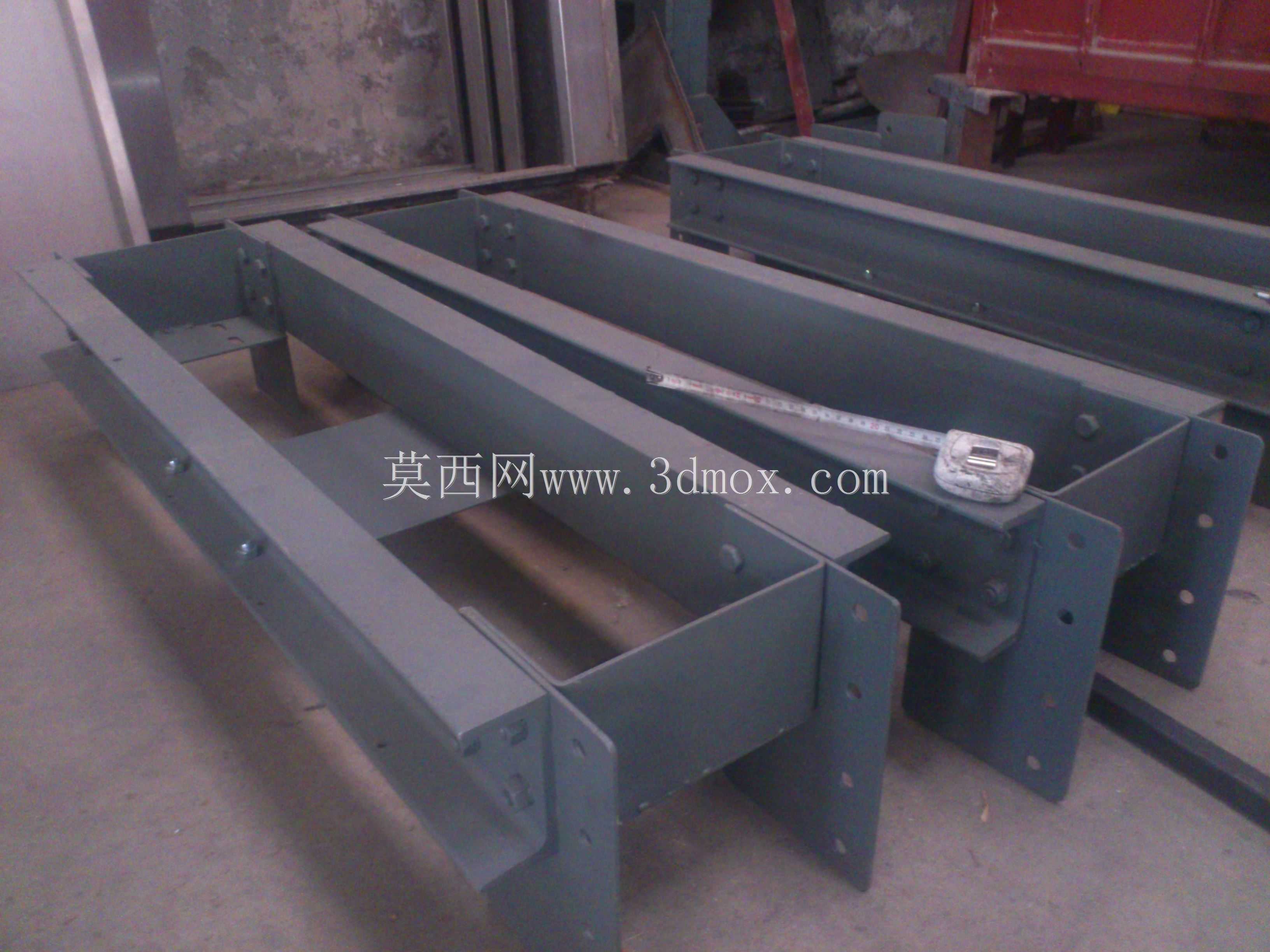

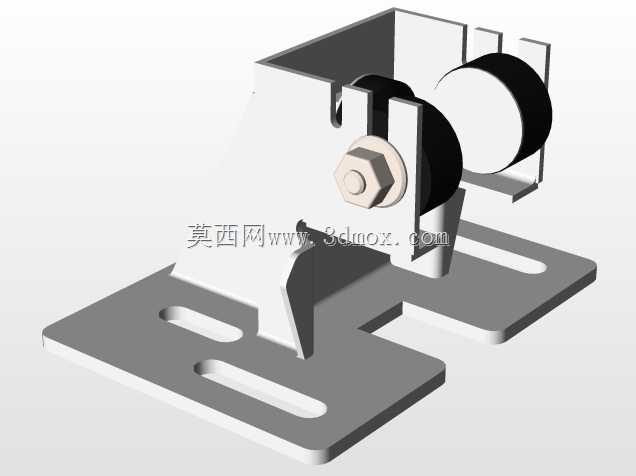

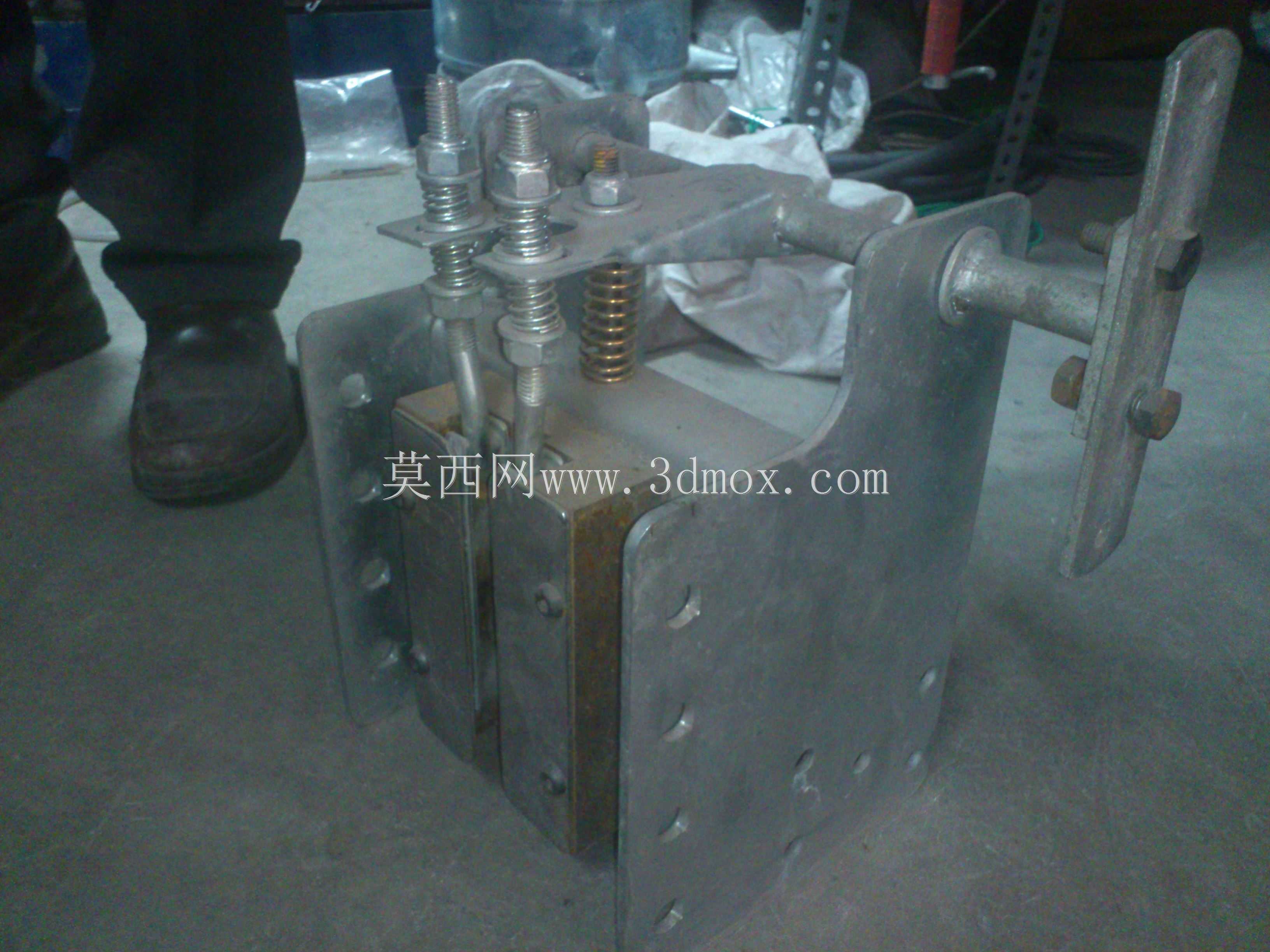

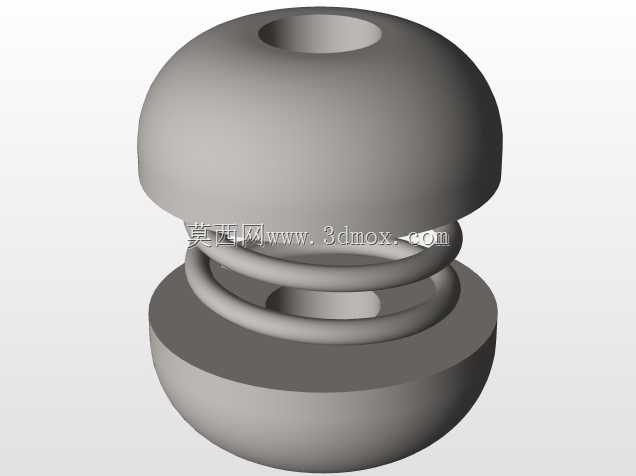

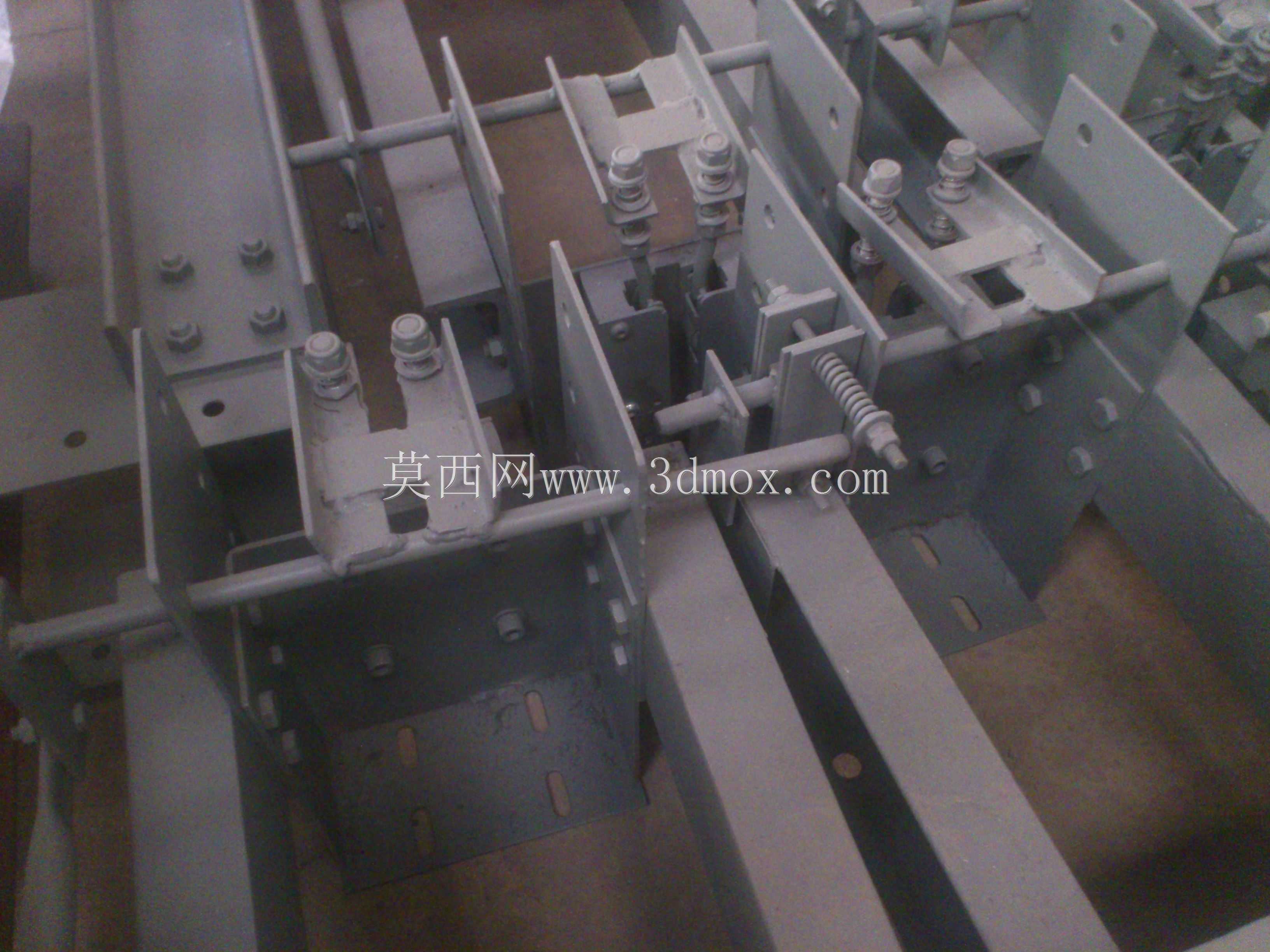

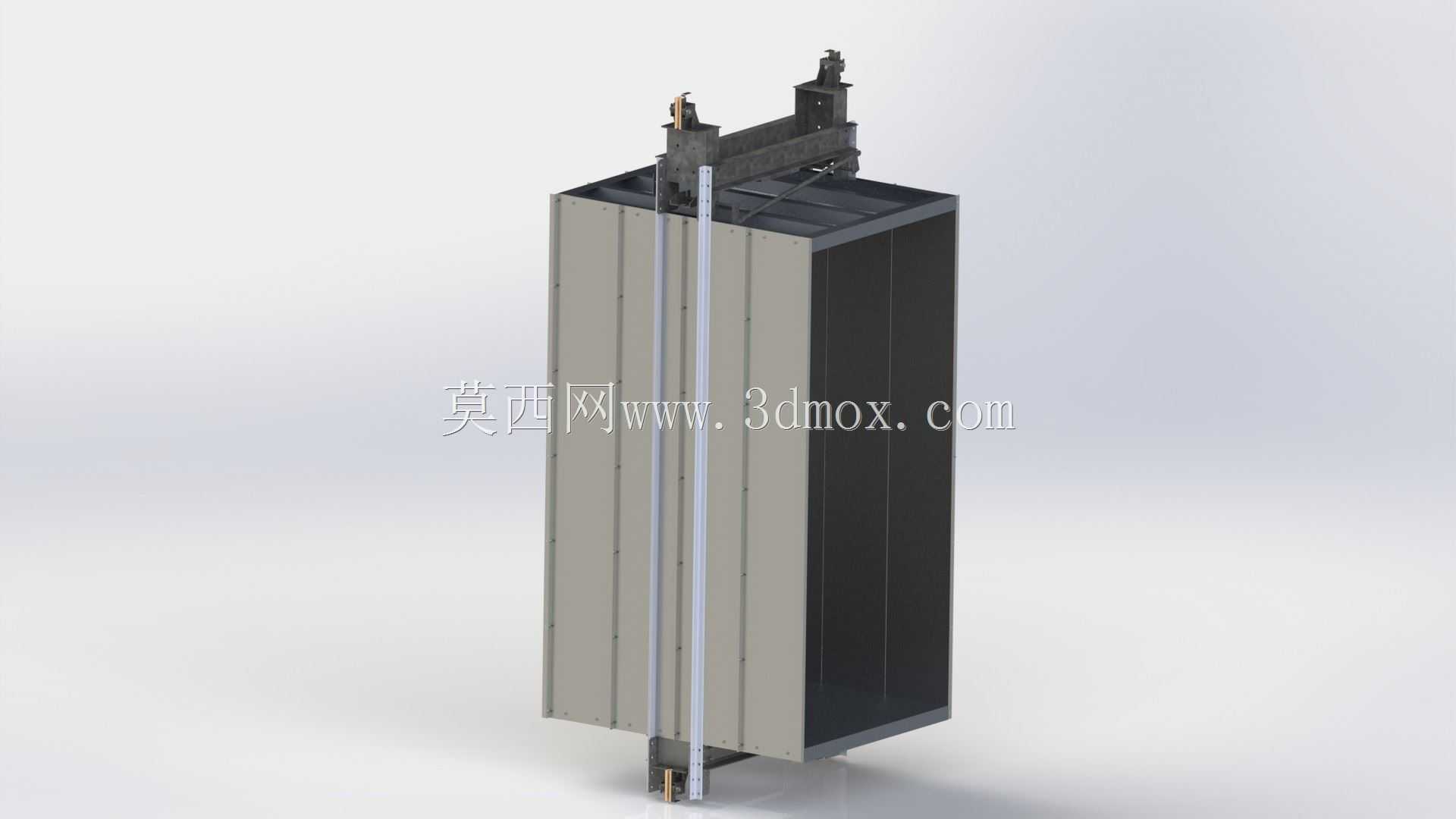

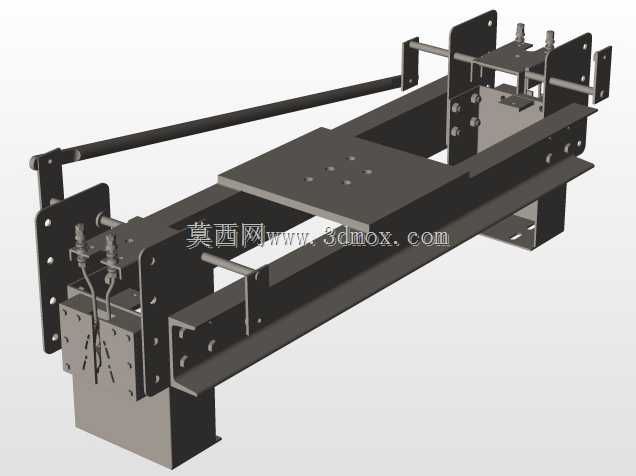

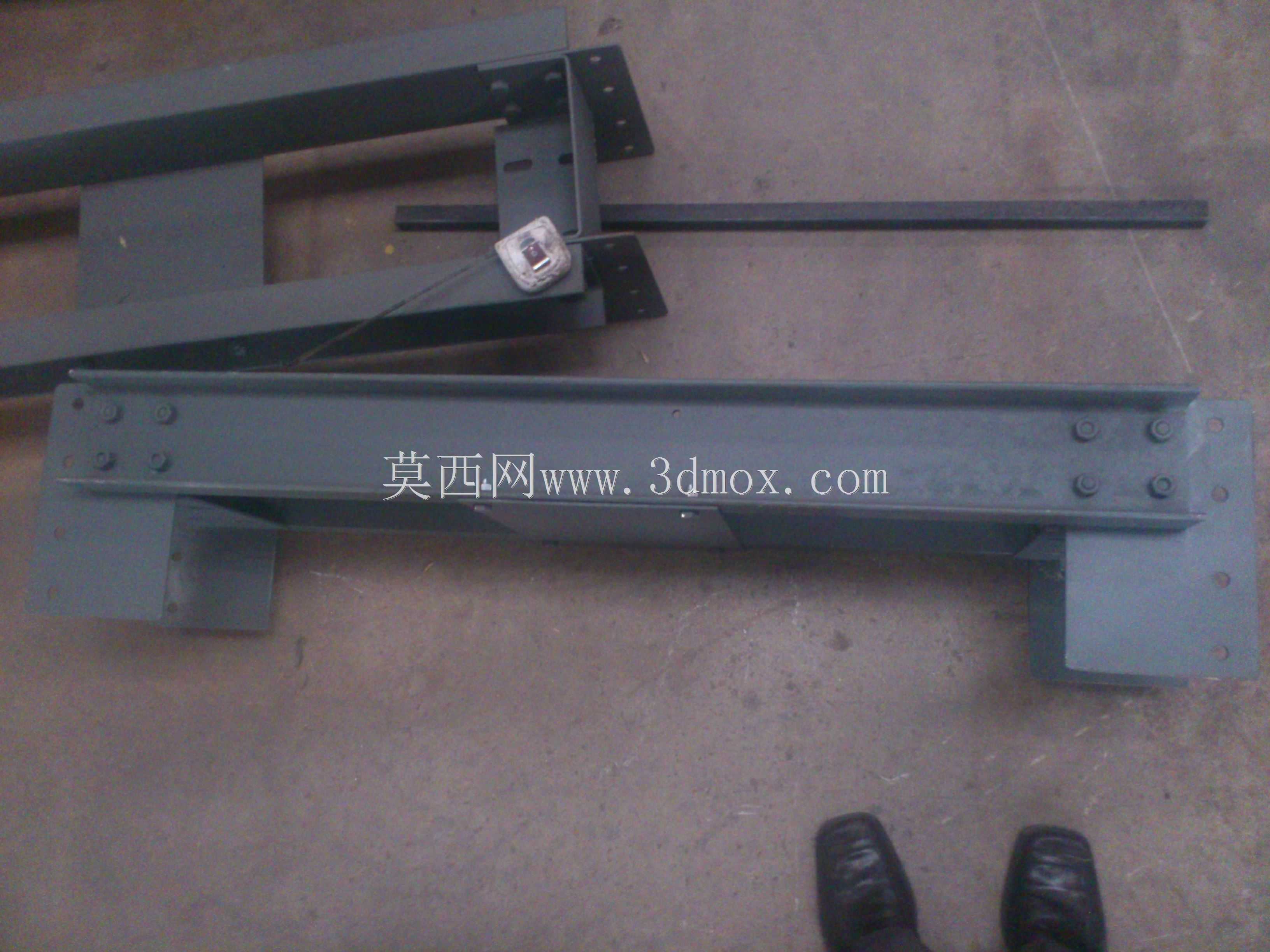

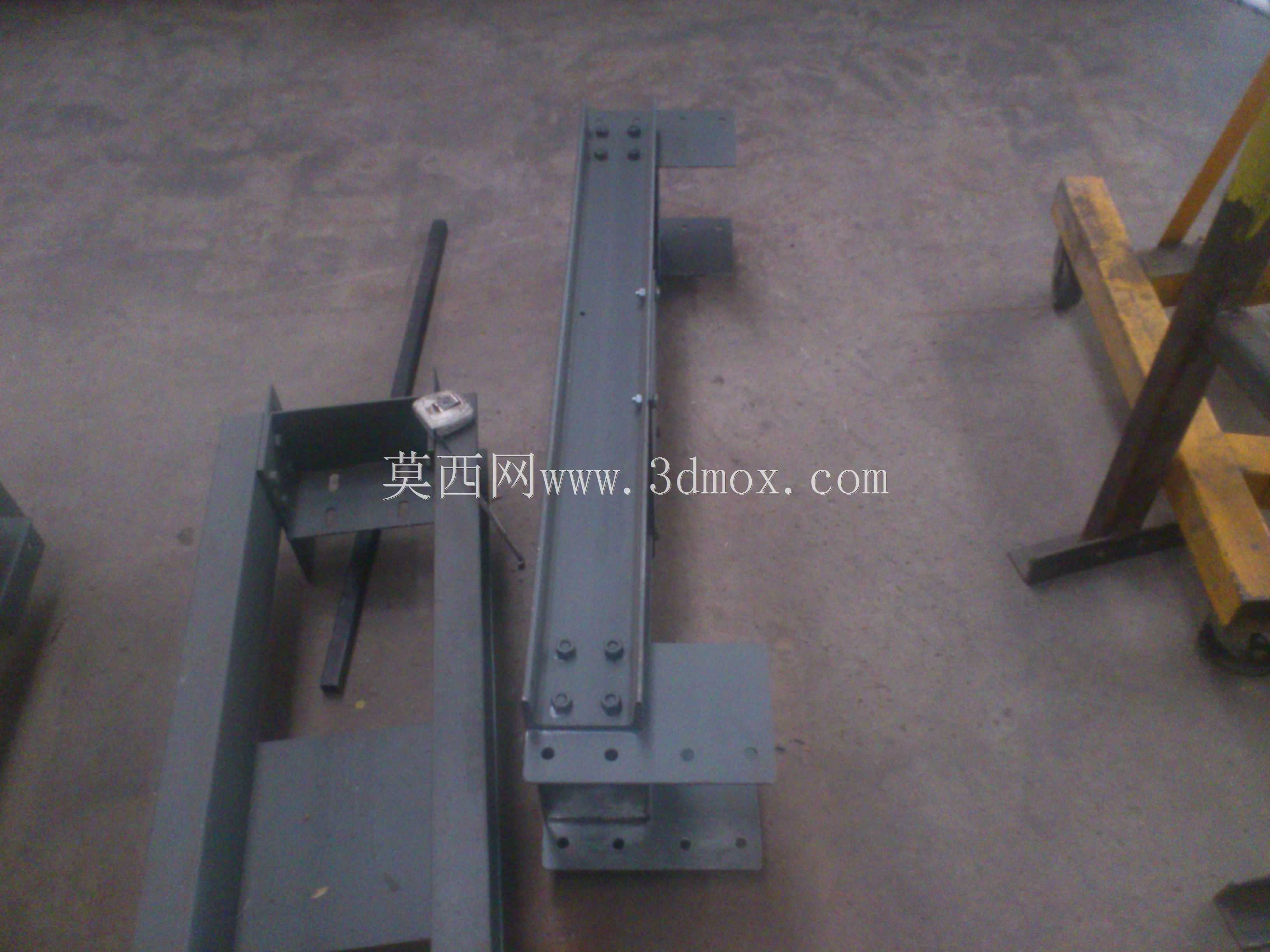

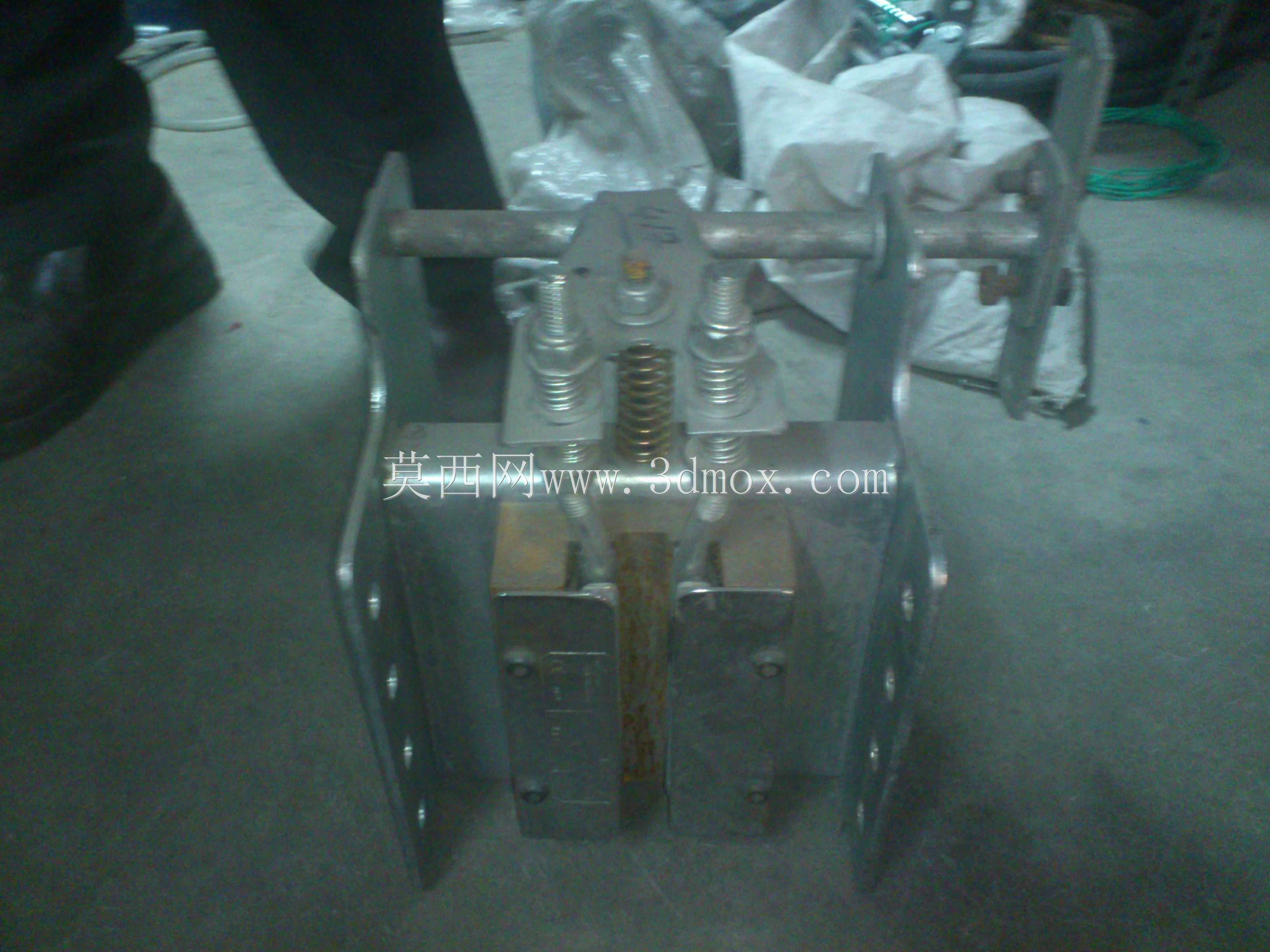

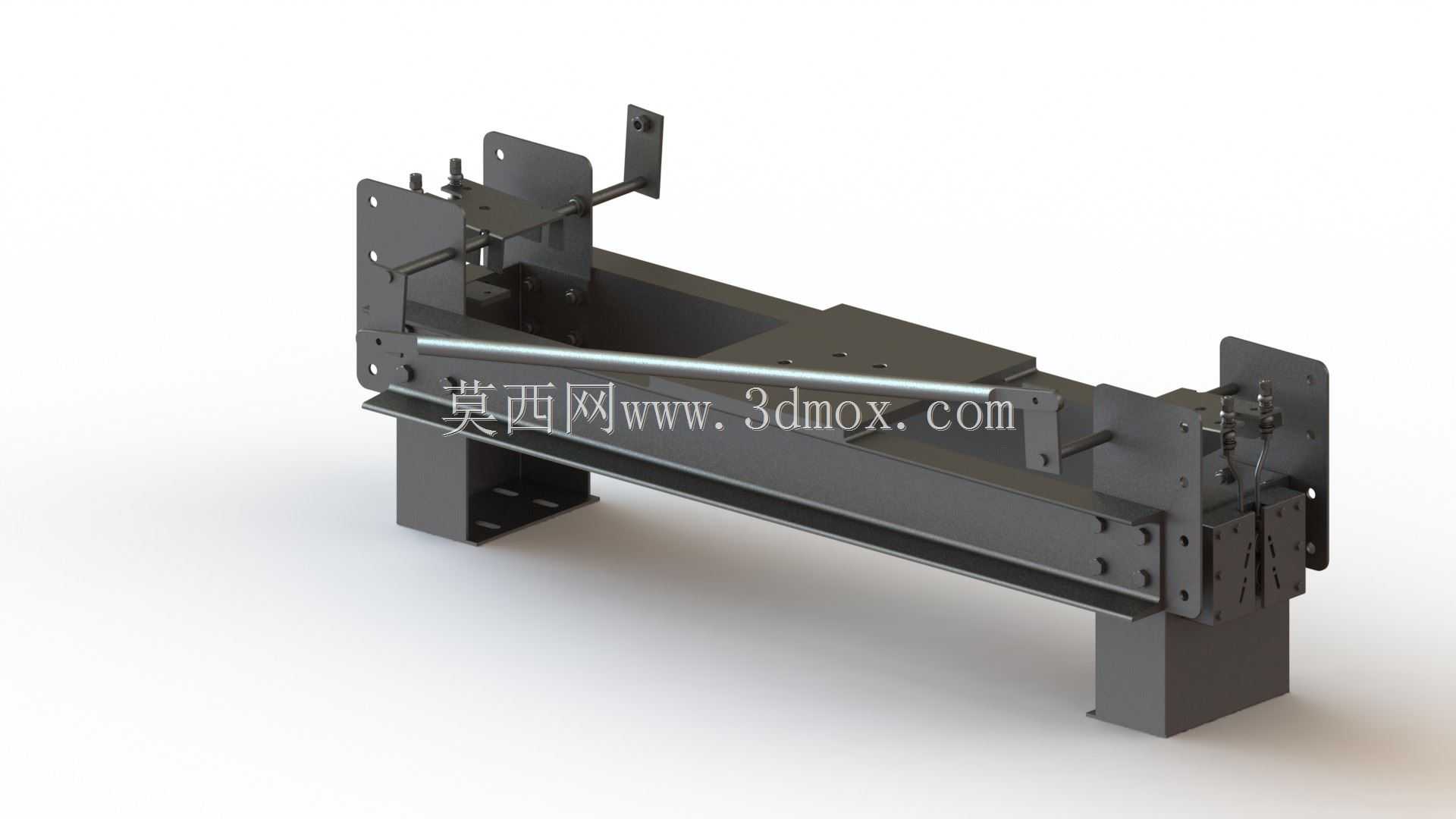

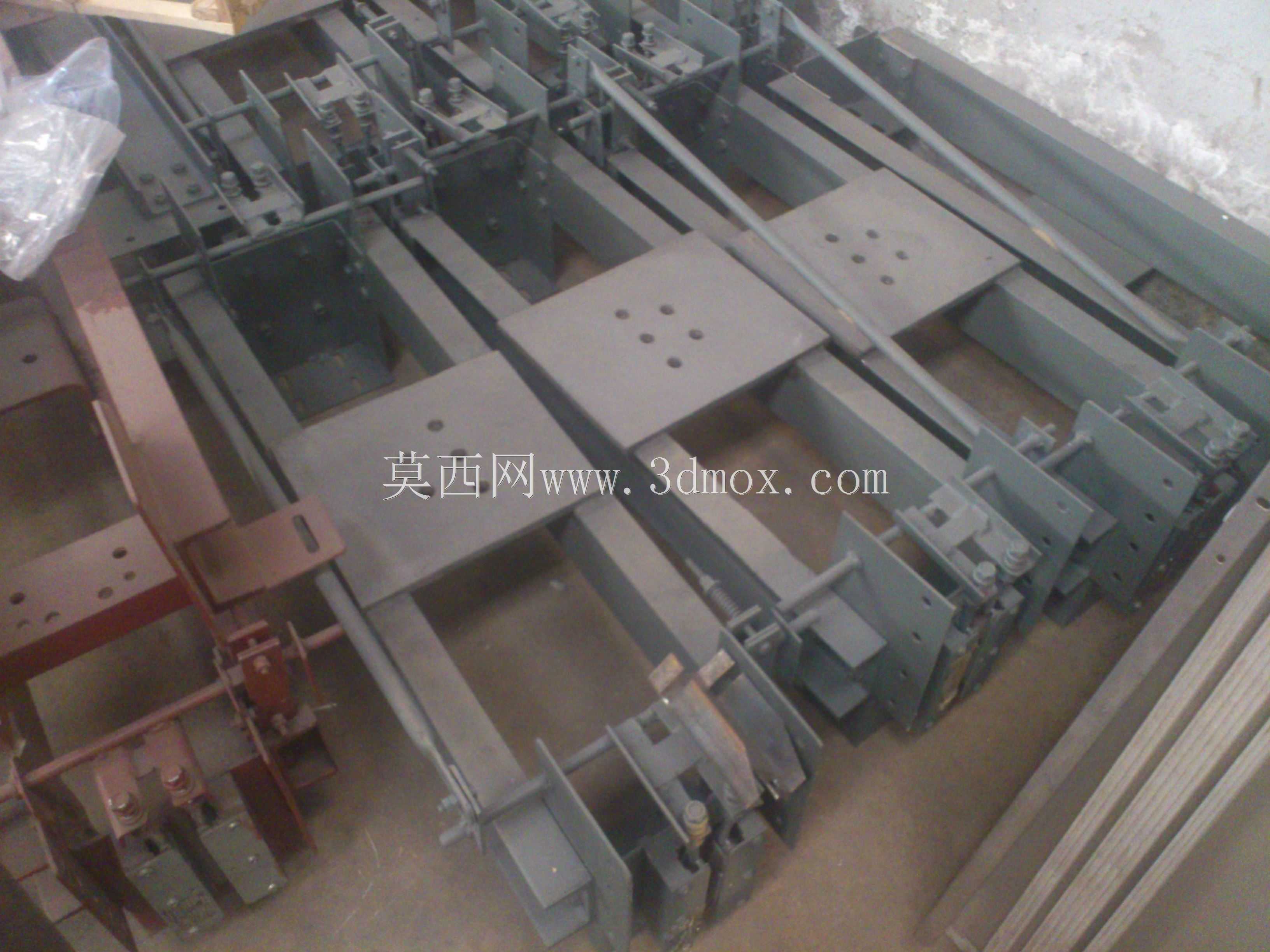

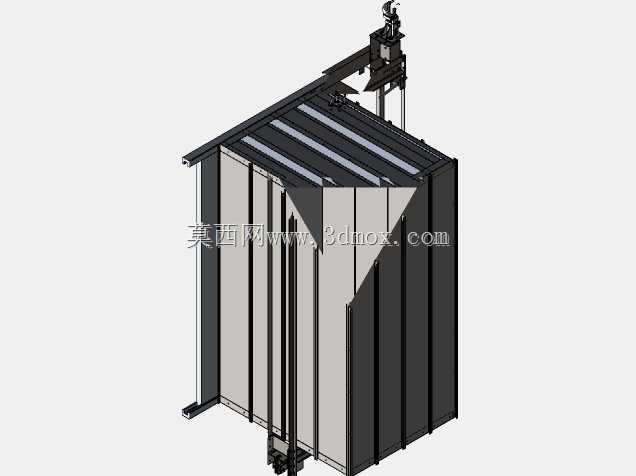

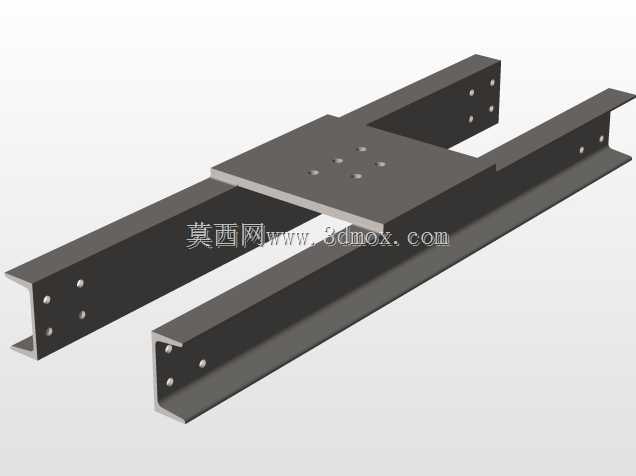

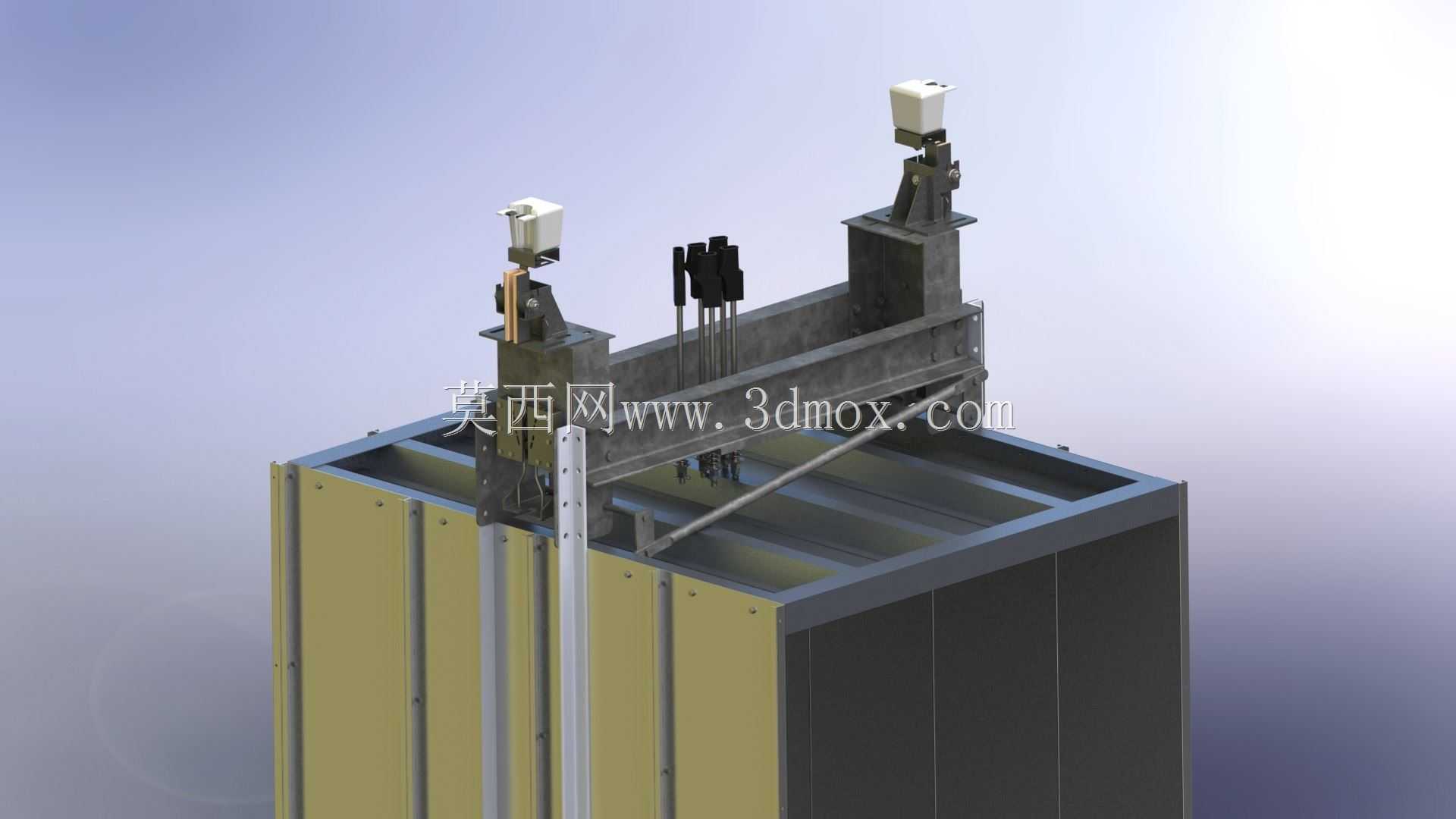

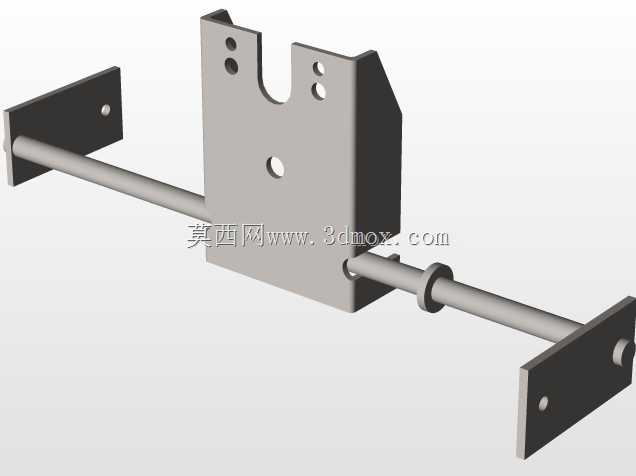

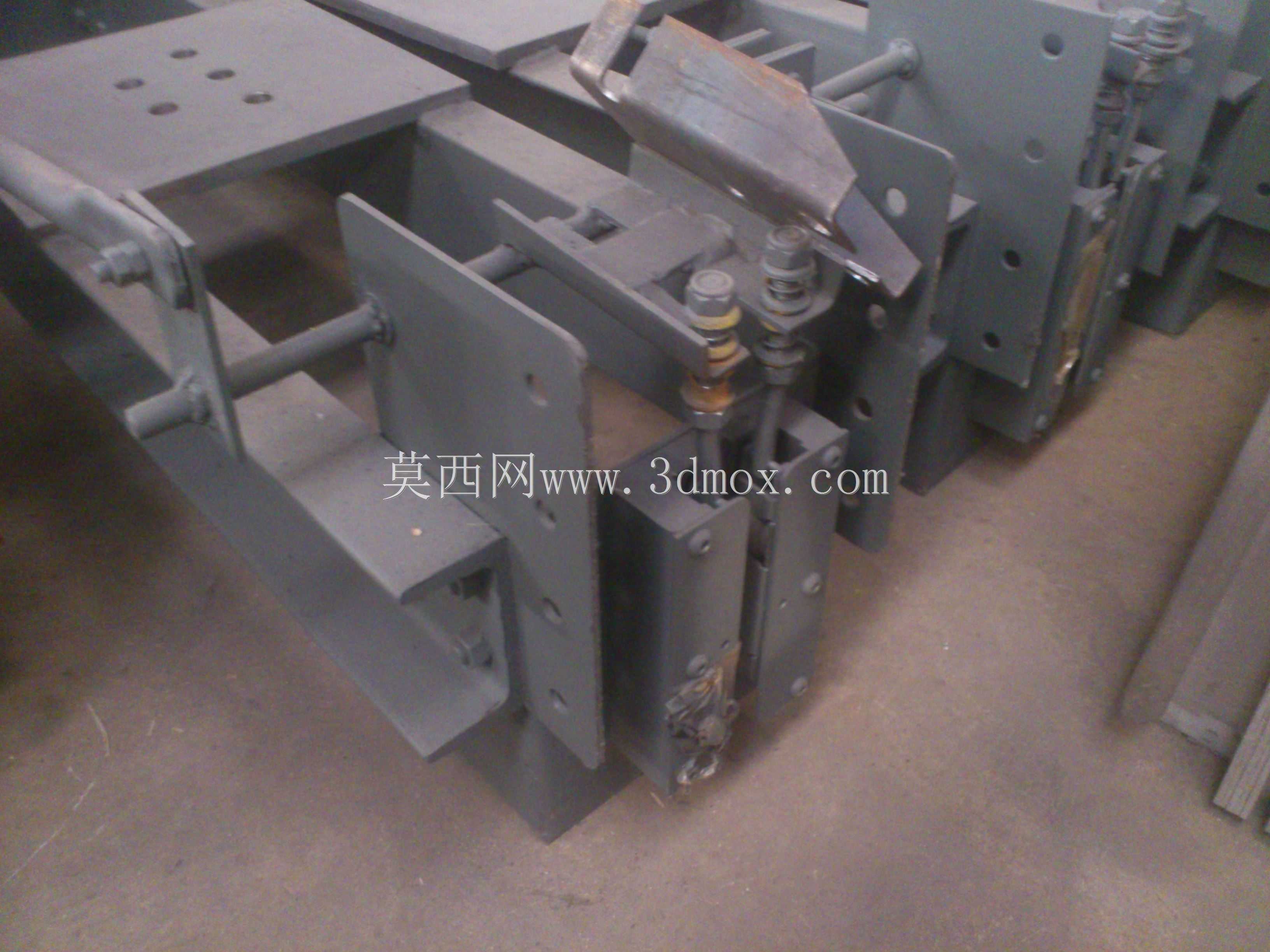

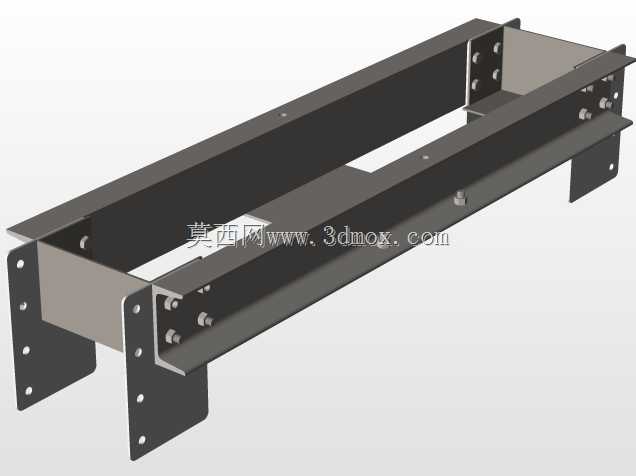

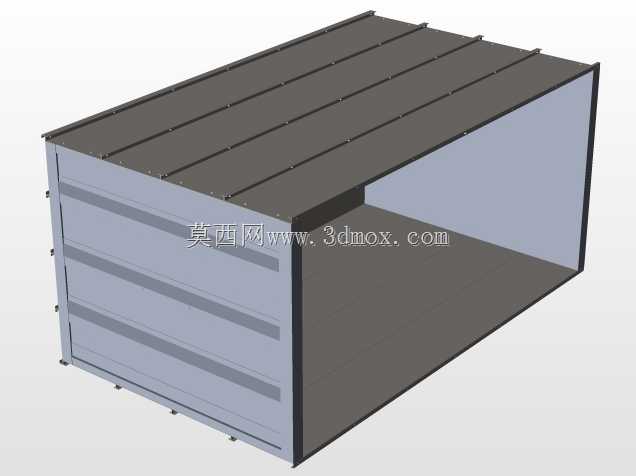

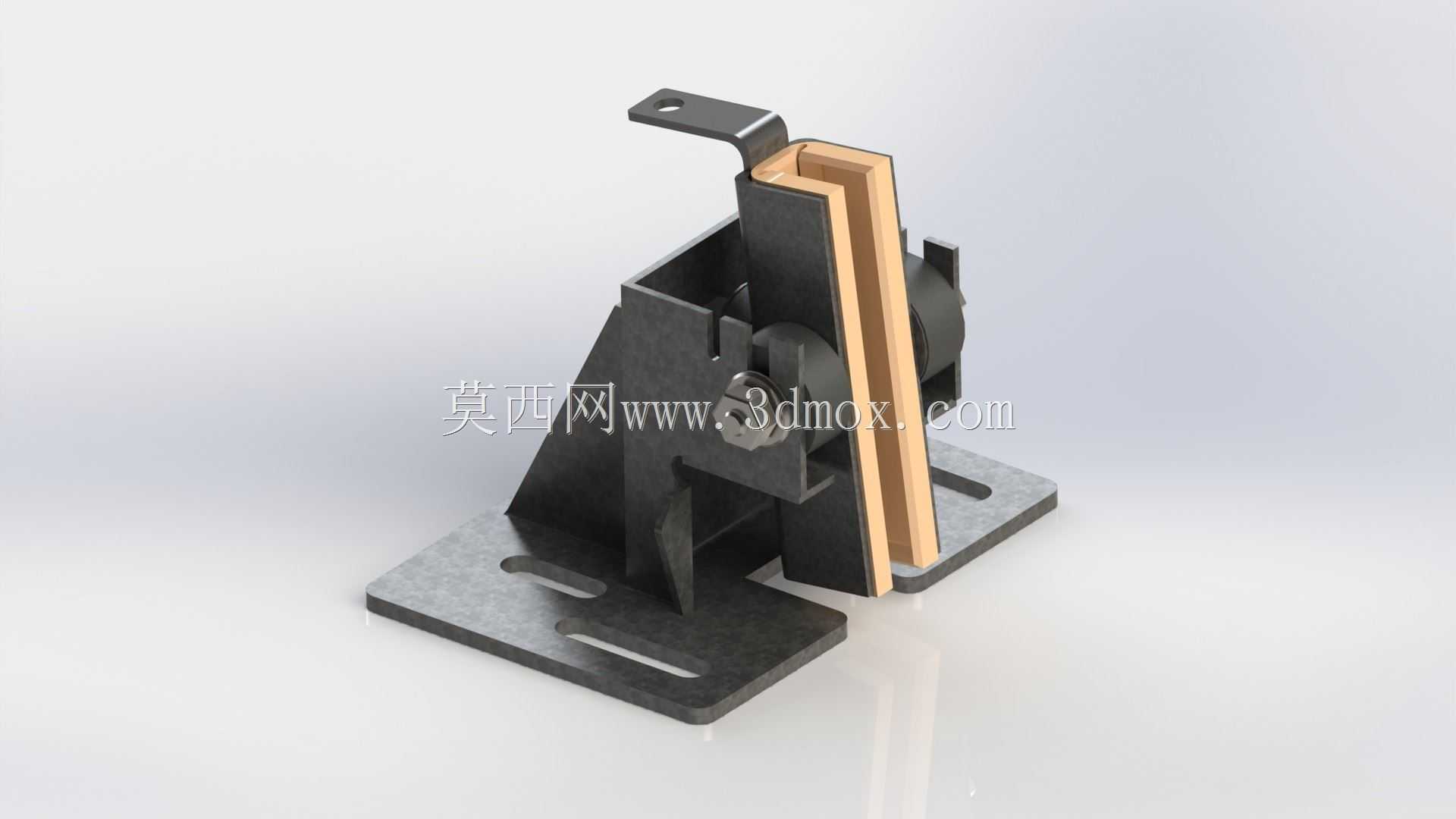

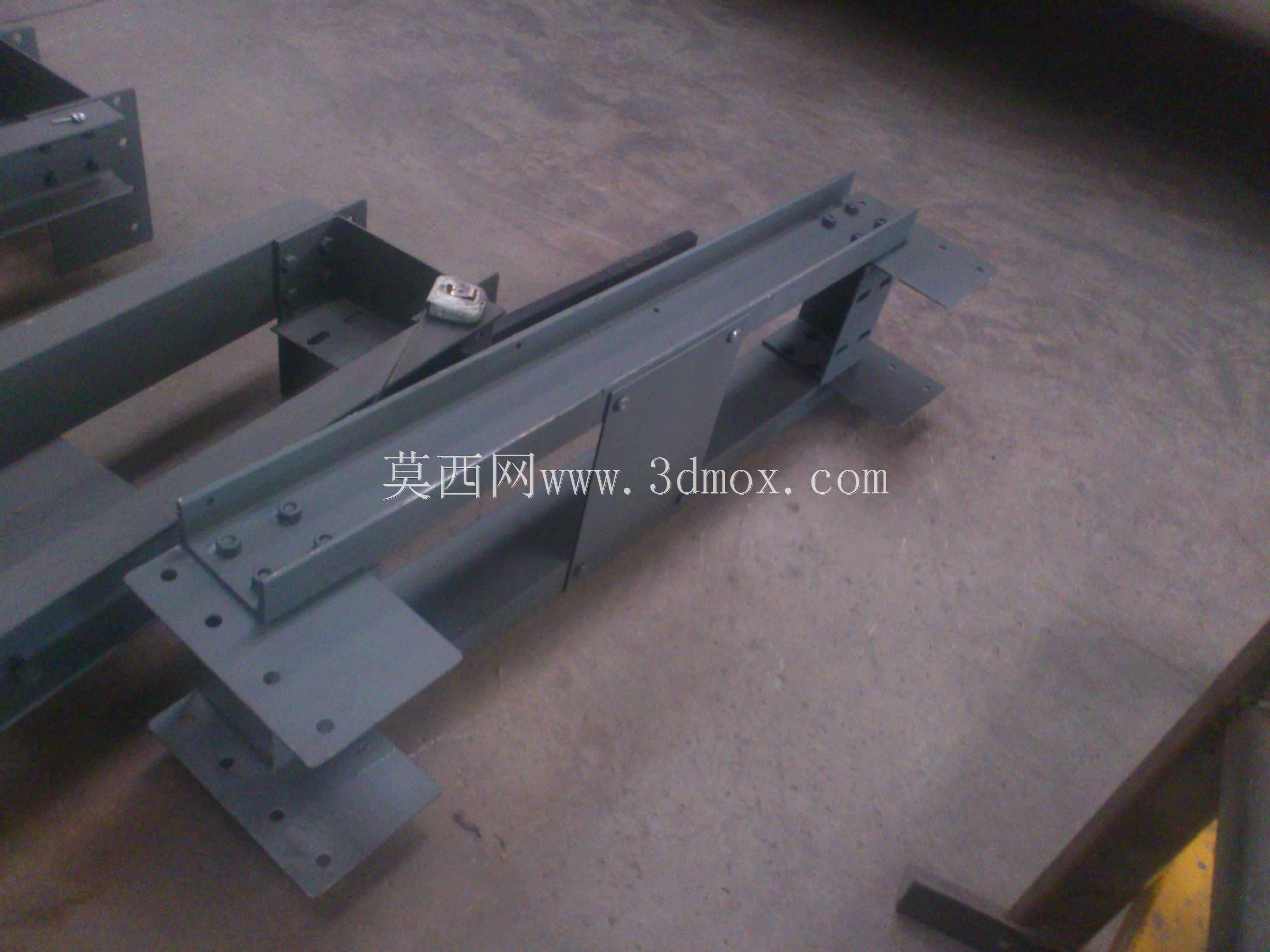

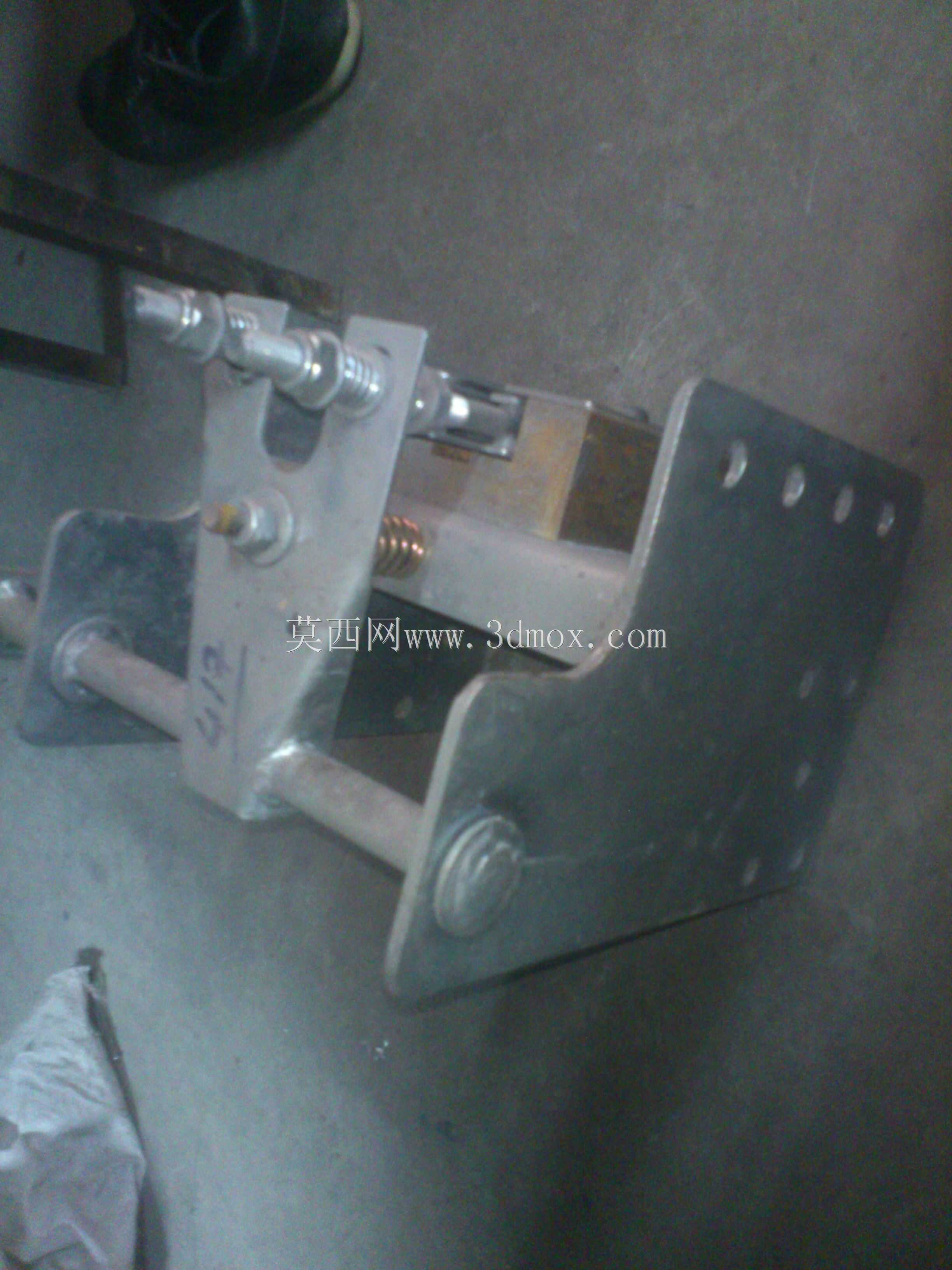

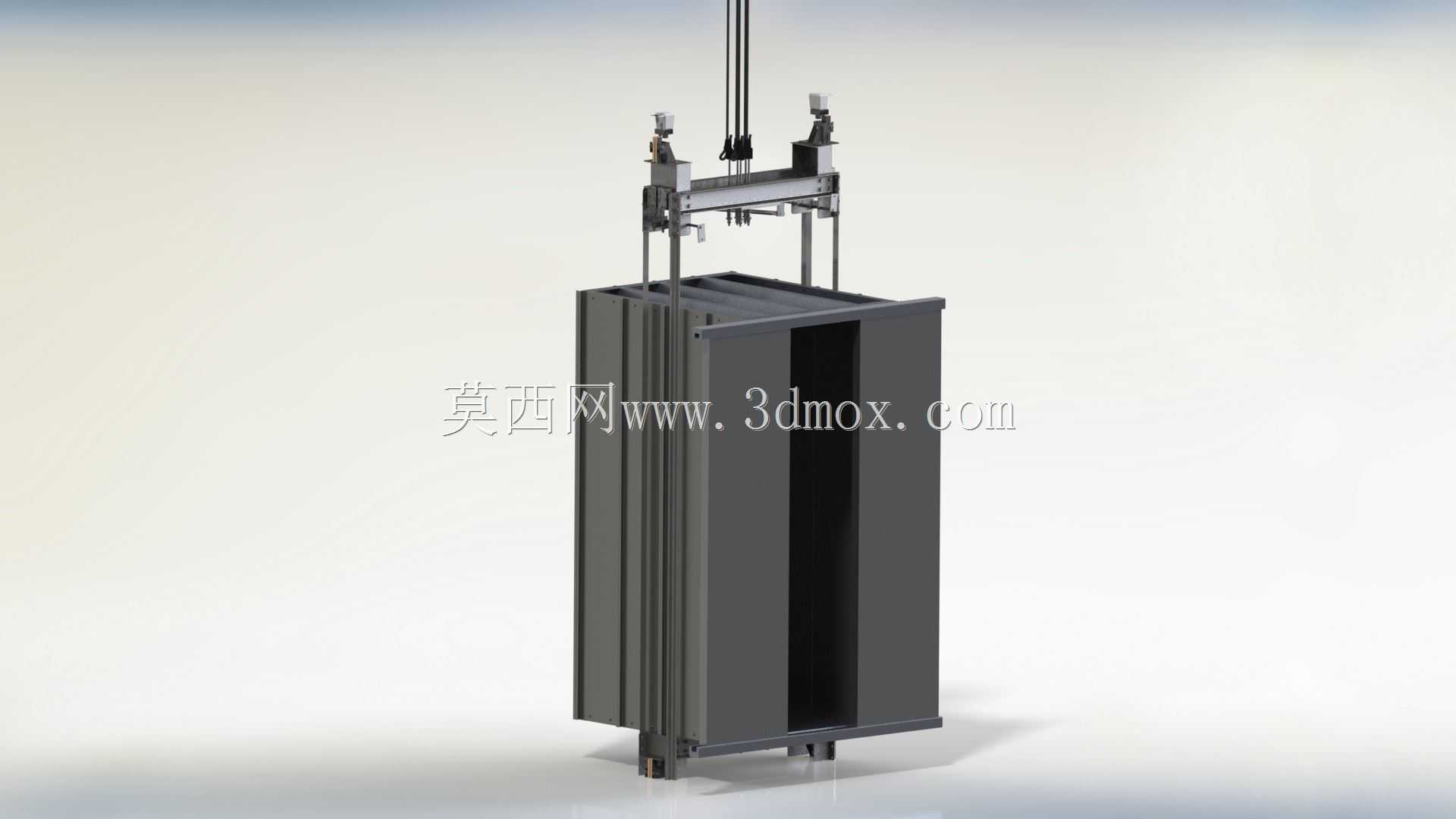

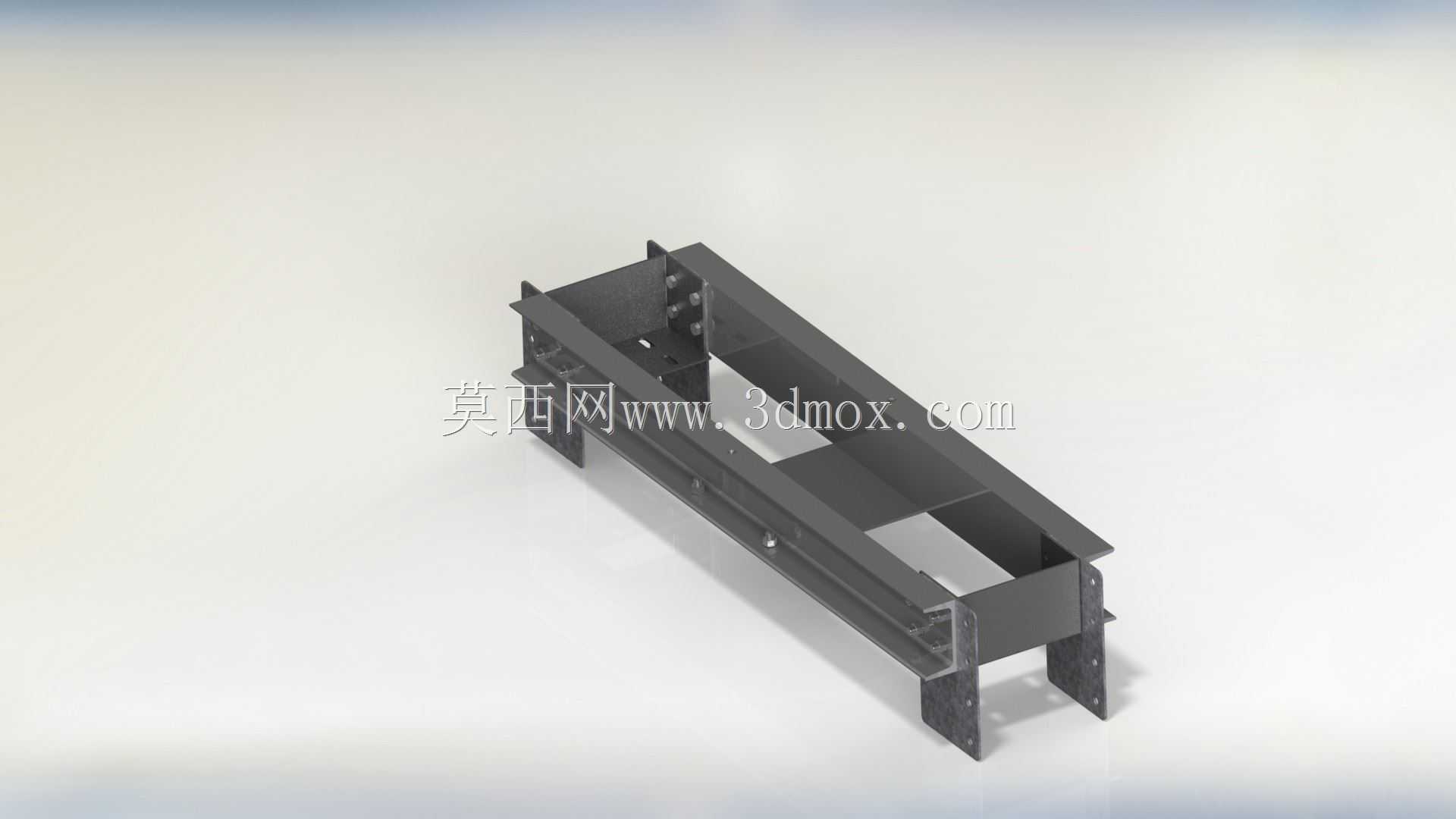

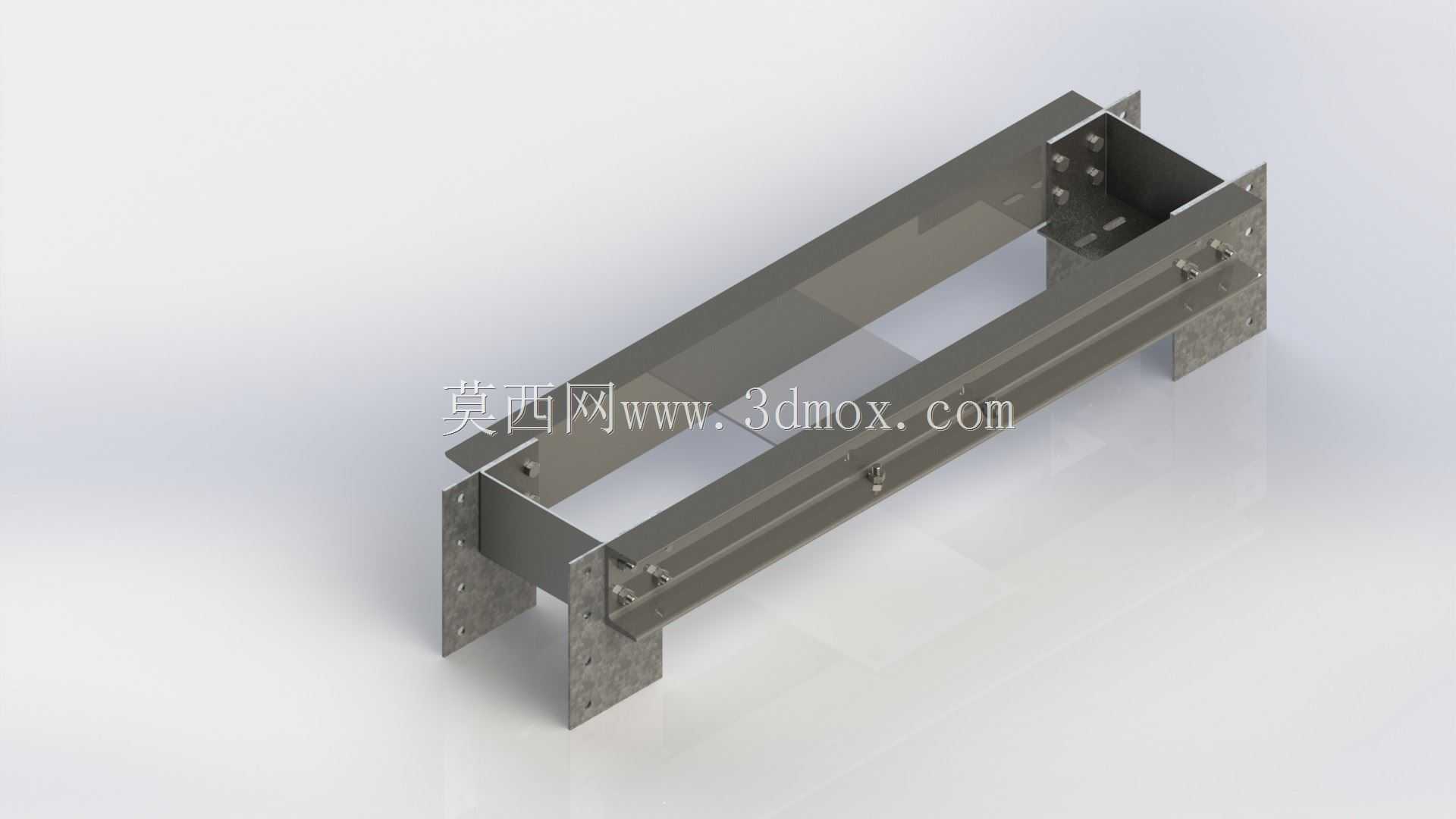

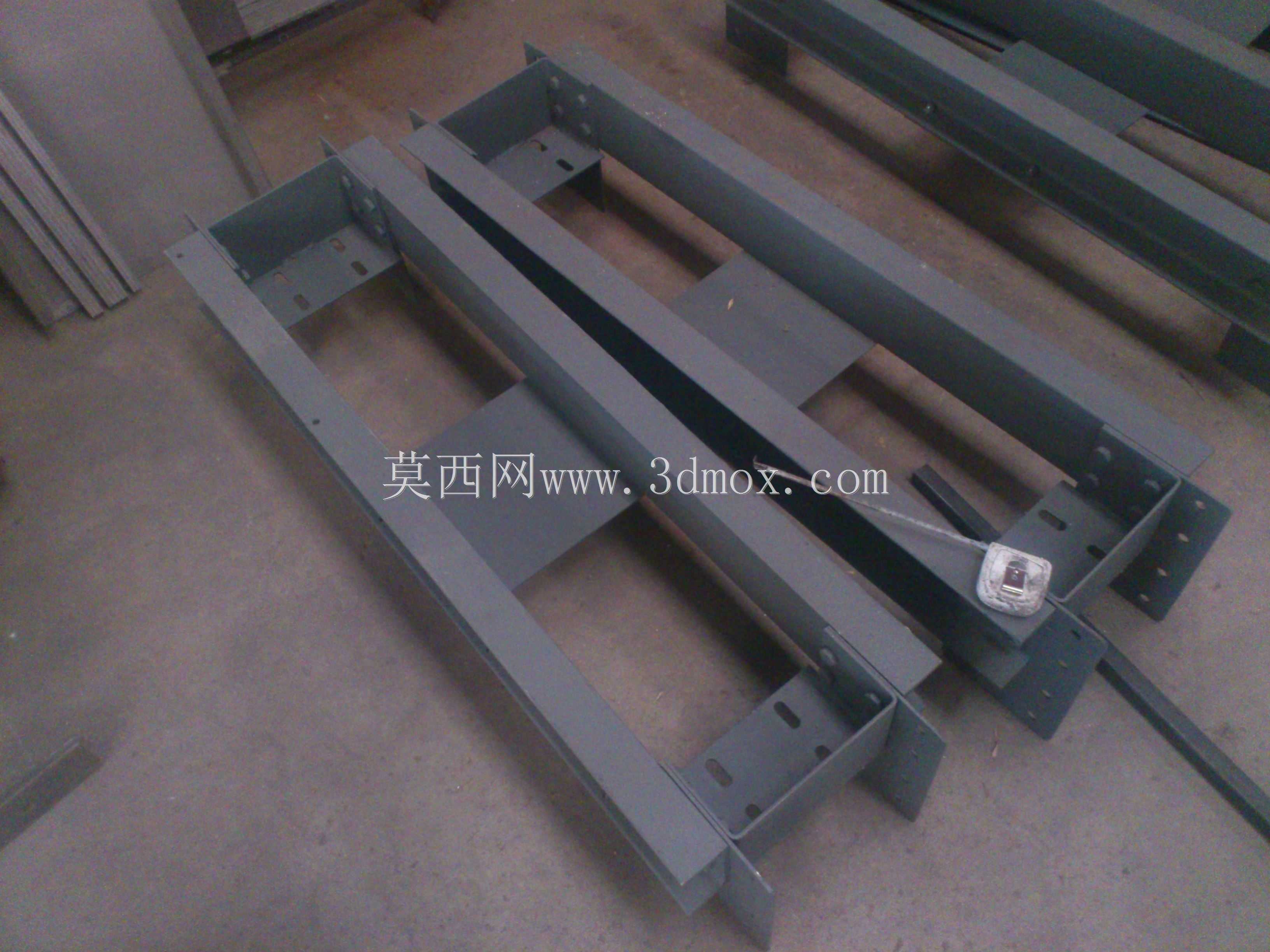

在垂直升降运输系统的安全防护体系中，夹绳制动类部件是保障轿厢运行安全的核心执行元件，这类部件通常串联在曳引钢丝绳的运行路径上，当系统检测到轿厢超速、溜车、曳引力不足等异常工况时，会瞬间触发夹紧动作，通过摩擦力抱死曳引钢丝绳，强制制停运动的轿厢，避免冲顶、蹲底等恶性安全事故发生。从结构布局来看，该制动组件采用对称分体式夹块设计，两个夹体沿钢丝绳穿入的中心面对称布置，夹体接触面开有纵向长槽，槽型轮廓与钢丝绳排布间距完全匹配，既可以保证多根钢丝绳同步受力，又能避免夹合过程中钢丝绳出现错位、挤压变形的问题。夹块主体采用高强度合金结构钢加工，表面做发黑防锈处理，外露的紧固件全部采用内六角圆柱头螺钉，沉头安装后不会突出夹块外表面，既可以减少安装过程中的磕碰干涉，也能避免长期运行后紧固件松脱剐蹭周边部件。夹块上部的两个线缆接头为防水型格兰头，内部穿接的是制动触发回路的信号线缆与动力线缆，接头的密封结构可以阻挡井道内的灰尘、水汽进入夹体内部，保护内部的触发执行元件，适配电梯井道内多尘、湿度波动大的复杂工况。设计过程中，夹体的开合行程做了严格限制，单侧夹块的移动距离控制在3毫米以内，既可以保证触发时的响应速度，缩短制动空行程，也能避免夹块过度位移挤压钢丝绳造成绳股损伤。夹块的摩擦面做了防滑纹理处理，摩擦系数稳定在0.35以上，在额定夹紧力下可以提供足够的制动力矩，同时摩擦面的硬度控制在合理区间，不会在夹紧过程中对钢丝绳表面造成过度切削磨损，延长钢丝绳的使用寿命。安装边界方面，该组件的整体外形为方正块状结构，安装基准面为夹块的背部平面，安装时需要保证基准面与设备安装架的贴合度误差不超过0.1毫米，中心穿绳槽的中心线需要与曳引钢丝绳的运行中心线完全重合，同轴度误差控制在0.2毫米以内，避免正常运行时钢丝绳与夹块槽壁产生持续摩擦。组件的上部预留了线缆弯曲的安全空间，线缆出线后的弯曲半径不小于线缆外径的6倍，防止线缆内部线芯折断，影响信号传输可靠性。夹块侧面的紧固螺钉采用对角锁紧的安装工艺，锁紧扭矩按照螺栓等级做了明确规定，保证两个夹体的结合面受力均匀，不会出现局部应力集中导致夹体变形的问题。从实际应用场景来看，这类夹绳制动装置不仅可以用在常规曳引式乘客电梯、载货电梯上，也可以适配施工升降机、杂物梯等各类垂直升降设备的安全制动回路，安装位置通常选在曳引机机架附近或者机房承重梁位置，周边需要预留不小于100毫米的操作空间，方便后期维护时检查摩擦片磨损情况、调整夹紧间隙。设计时还考虑了部件的通用性，夹体上的安装孔位采用标准化间距设计，可以适配多数主流规格的电梯安装机架，不需要额外做定制化的转接支架，降低现场安装的改造工作量。触发机构内置在夹体内部，外部没有裸露的传动杆件，不会被井道内掉落的杂物卡滞，日常维护只需要定期检查线缆连接可靠性、摩擦面磨损量以及紧固件锁紧状态即可，维护流程简单，运维成本较低。夹块的分体式结构也方便后期更换摩擦片，不需要整体拆卸整个组件，只需要拆开两侧的连接螺钉就可以更换磨损的摩擦块，大幅缩短维护停机时间。
