导轨安装式继电器配套插座组件

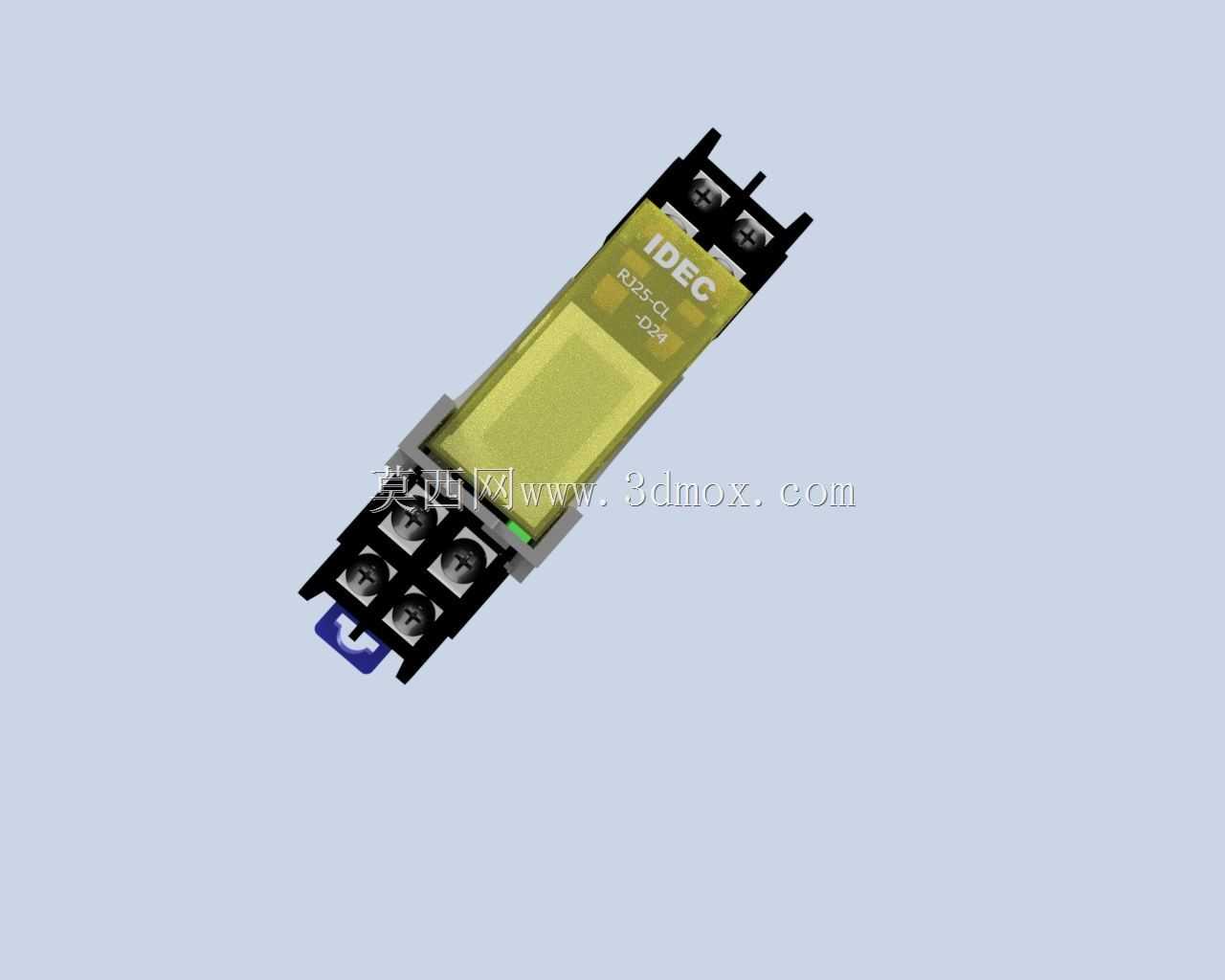

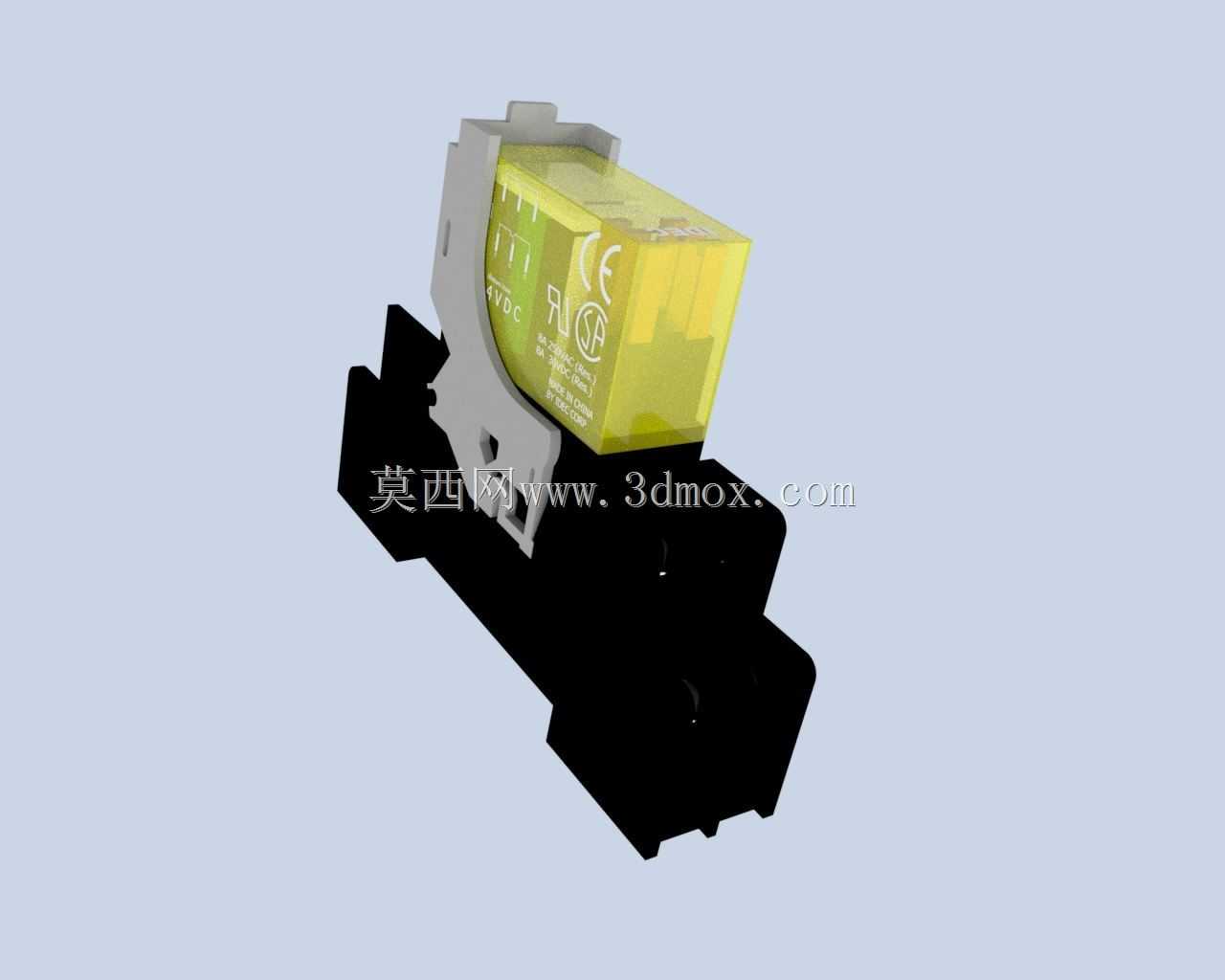

在工业自动化控制柜、低压配电回路、数控设备IO信号转接场景里，这类轨道安装的继电器插座是信号中继、小功率负载通断回路里的基础配套部件，日常做电气柜三维布局时，这类元件的安装边界、外形干涉检查是布线前期必须核对的内容，很多新手做柜内布局时容易忽略插座与继电器组合后的整体高度，导致后期柜门关闭时与线槽或者其他元件产生干涉，这个三维模型完整还原了插座与配套继电器组合后的实际形态，能直接导入装配环境做干涉校验。

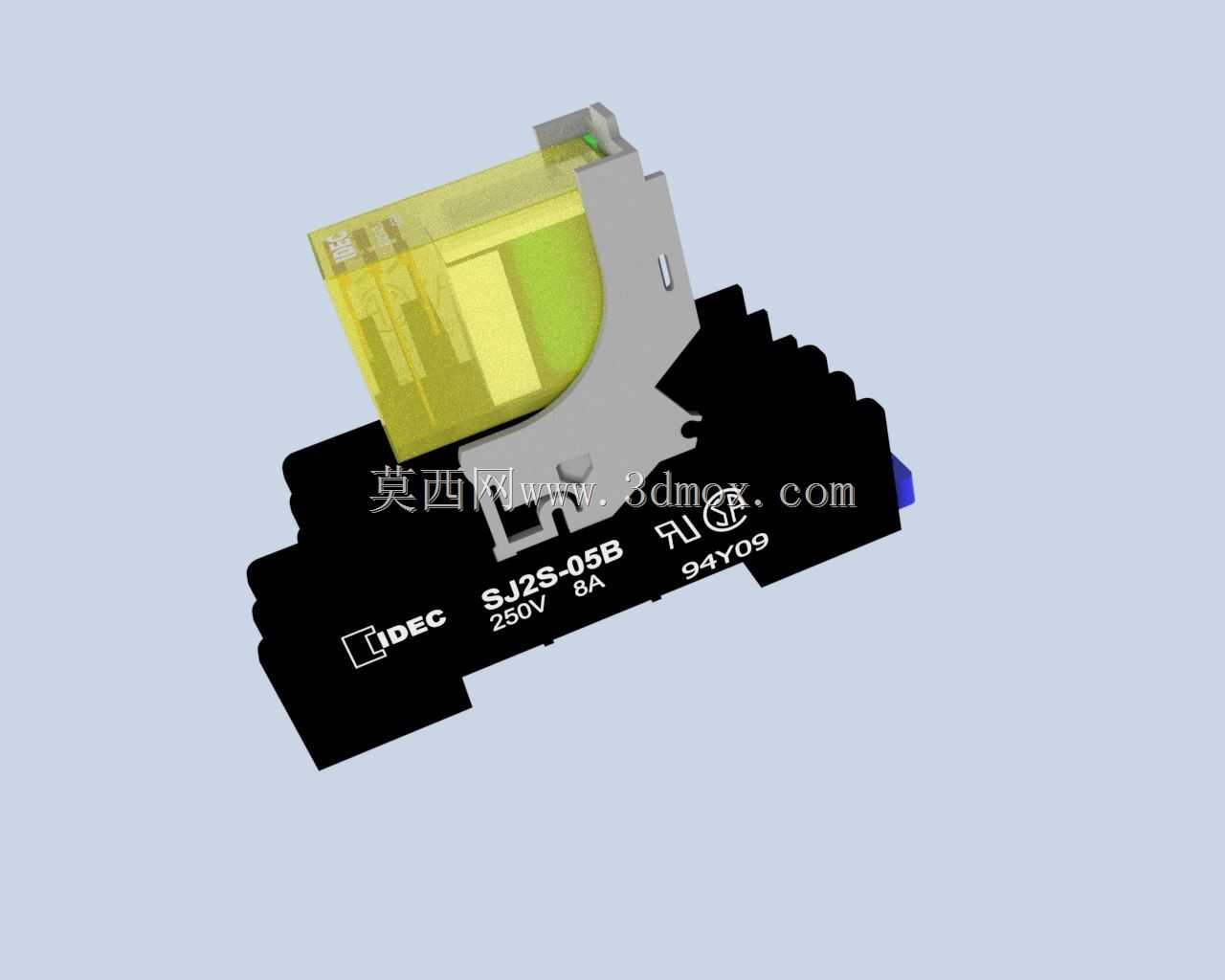

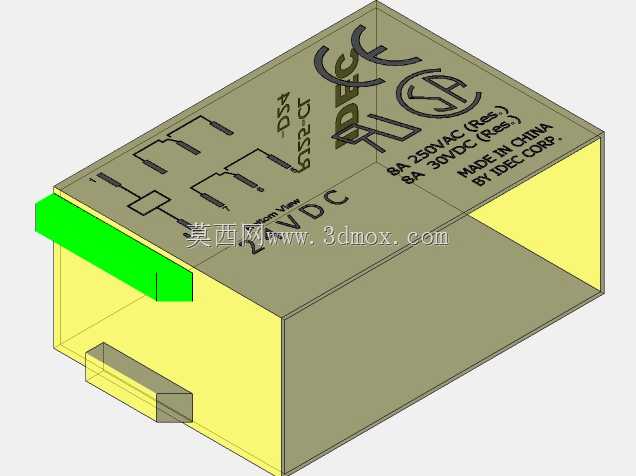

从实际功能来看，这款插座适配对应规格的薄型继电器，线圈侧支持24VDC规格的继电器接入，触点侧可承载8A的通断能力，能够满足230V交流回路、30V直流回路的小功率负载通断需求，常见应用在PLC输出信号的中继放大、传感器信号的转接、小型电磁阀、指示灯的驱动回路里，相比直接焊接继电器引脚的接线方式，轨道式插座支持继电器快速插拔更换，后期设备维护时不需要重新拆线接线，能大幅缩短现场故障排查的时间，在批量组装的电气柜里，这种快装结构能显著提升装配效率。

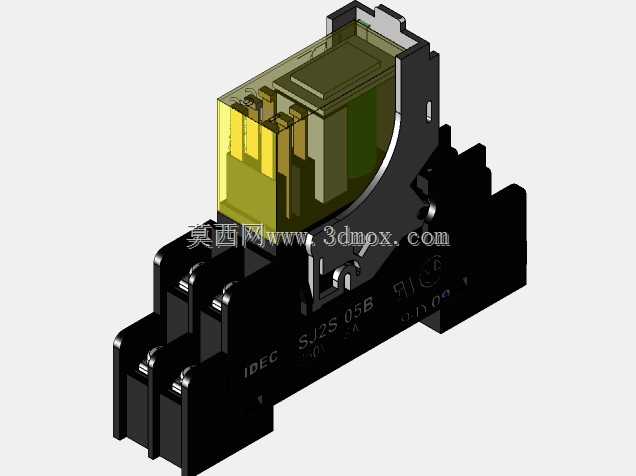

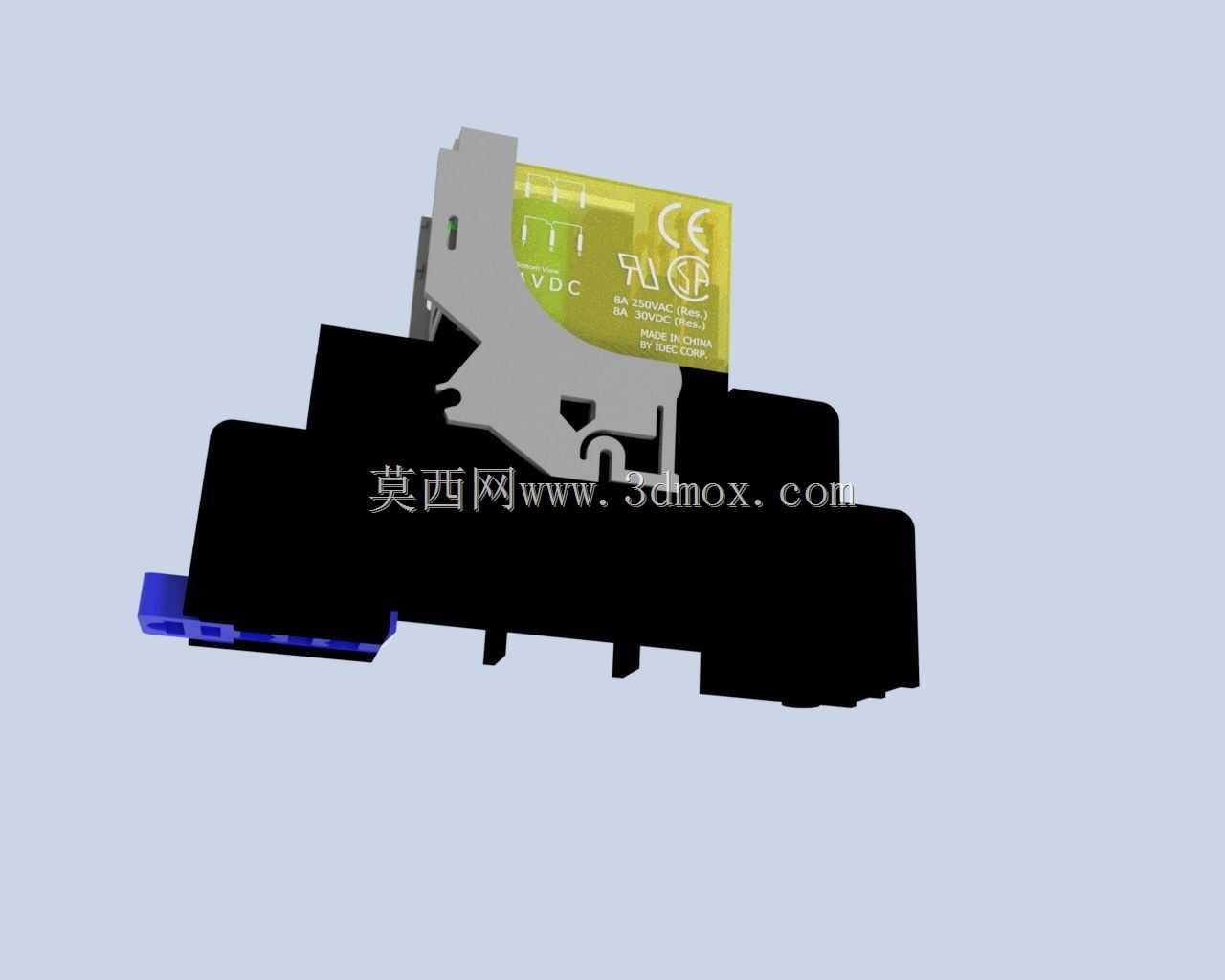

设计层面，这款插座采用标准DIN导轨卡扣结构，底部的弹性卡扣可以直接卡装在35mm标准电气安装导轨上，不需要额外打孔固定，卡扣的解锁结构设置在插座侧下方，用一字螺丝刀即可撬动解锁，方便后期调整元件在导轨上的安装位置。插座的接线端采用螺钉压接结构，压线位置设计有导线防脱结构，能适配0.5-2.5平方毫米的多股铜芯导线接入，压接时不需要额外压接冷压端子也能保证连接可靠性，同时相邻接线端子之间设计有绝缘隔筋，避免接线时导线毛刺外露造成的相间短路风险。插座与继电器的对接端采用定位防呆设计，不同引脚定义的继电器无法错插，能避免现场维护时插错继电器导致的回路故障，插座本体上还预留了标识位，可以粘贴回路标签，方便后期运维时快速识别对应回路。

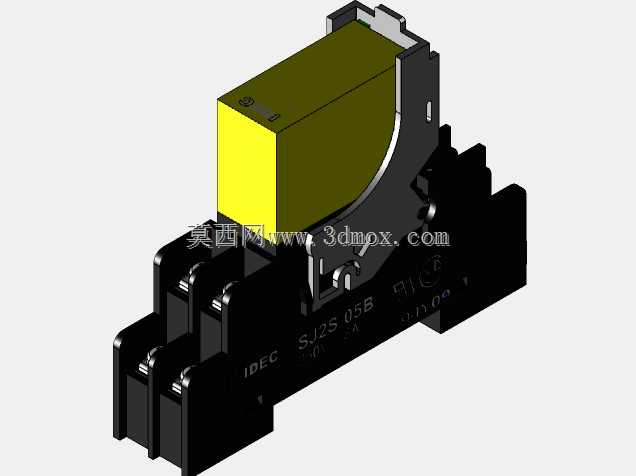

从安装边界尺寸来看，这款插座与继电器组合后，沿导轨方向的宽度为适配双组触点继电器的尺寸，深度方向从导轨安装面到继电器顶端的高度预留了足够的接线操作空间，相邻插座并排安装时不会互相干涉接线操作，插座底部与导轨贴合的平面做了平整度优化，卡装在导轨上后不会出现晃动倾斜的情况，继电器插装到位后会有卡扣锁定结构，避免设备运行过程中振动导致继电器松脱。在做三维布线时，这个模型的接线端位置、卡扣结构都做了1:1还原，能直接在软件里模拟导线的弯曲半径，提前核算线槽到元件的导线预留长度，避免后期现场接线时出现导线长度不足或者冗余过长的问题。

日常做设备电气设计选型时，这类继电器插座的载流能力、绝缘耐压、安装尺寸是核心选型参数，这个三维模型完整还原了产品的所有外部结构特征，不管是做柜内布局的干涉检查，还是做整柜的三维可视化展示，都能直接复用，不需要再重新测绘建模，能节省大量的基础建模时间。同时模型还原了插座上的标识刻印位置，在做生产指导图纸时，可以直接提取模型上的标识位置信息，统一柜内元件的标识粘贴规范，提升整柜的装配工艺一致性。
