AMT103编码器安装底座支架结构设计

在工业传感检测的安装布局中，编码器的固定可靠性直接决定了位置、转速信号采集的精度，这款适配AMT103系列编码器的底座支架，正是针对紧凑型设备内部的安装空间限制做的定向结构优化。从实际应用场景来看，这类支架常被用在小型自动化输送线的辊筒端、伺服电动缸的尾端反馈位、桌面级数控设备的进给轴端，这些场景普遍存在安装空间局促、周边管线密集、设备运行伴随持续小幅振动的特点，常规的平板式安装座要么无法适配编码器的周向定位需求，要么需要额外加装调整垫片来补偿安装面的形位公差，装配效率偏低。

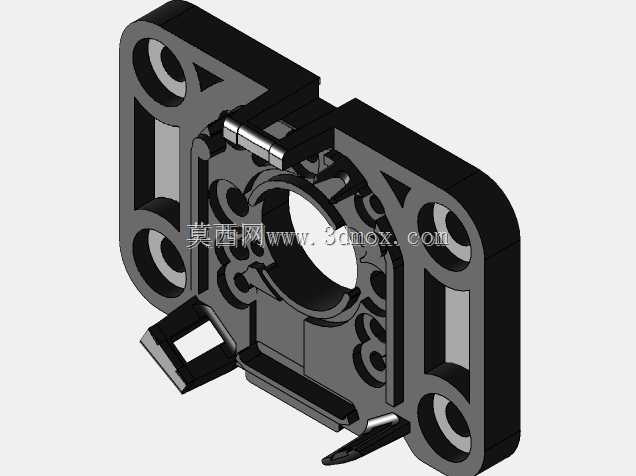

从功能特性上看，这款支架采用一体化的框式承载结构，中间的圆形嵌装腔完全匹配AMT103编码器的主体外径，腔体内侧预留的周向限位卡槽，可以卡住编码器外壳的防转凸筋，避免设备运行过程中编码器外壳随转轴发生跟转，导致信号计数偏差。支架两侧对称分布的多组安装孔位，分别对应两种主流的安装跨距，既可以直接固定在型材端面的预制螺纹孔上，也能通过穿装螺栓固定在设备的立板安装面上，不需要额外加工转接板。支架本体上做的多处镂空减重结构，并不是单纯为了减少材料用量，这些镂空槽刚好可以避让编码器尾部的出线接头，同时给编码器工作时的散热留出空气流通的间隙，避免长时间运行时热量在封闭安装腔内积聚，影响内部光电元件的使用寿命。

设计思路上，这款支架没有采用传统的L型折弯钣金结构，而是选择了一体成型的刚性结构，主要是考虑到钣金支架的折弯角度存在加工公差，长期受振动影响容易出现安装面变形，导致编码器的转轴与被测轴出现同轴度偏差，轻则加快轴承磨损，重则出现信号丢脉冲的问题。整个支架的安装基准面做了0.1mm的平面度公差要求，圆形嵌装腔的中心轴线与安装基准面的垂直度控制在0.05mm以内，保证编码器装入后，转轴的径向跳动量控制在编码器允许的输入范围内。支架边角处的加强筋结构，分别布置在安装孔位与中心腔体的连接位置，在不增加整体壁厚的前提下，提升了整个支架的抗扭刚度，即使在设备启停瞬间的冲击载荷下，也不会出现支架形变导致的编码器移位。

从安装边界尺寸来看，这款支架的整体外轮廓尺寸适配100mm间距的型材安装槽，中心腔体的轴向深度刚好覆盖编码器主体的安装定位段，不会出现编码器装入后过深顶到内部码盘，或是过浅导致固定不牢的问题。两侧的安装孔做了沉头设计，螺栓装入后不会突出支架表面，避免和周边的运动部件发生干涉。支架下方延伸出的小型定位卡扣，可以在布线时卡住编码器的输出线缆，避免线缆晃动时拉扯到编码器的接线引脚，造成接线松脱故障。在实际装配过程中，这款支架不需要额外做配钻加工，只要对准设备上的对应安装孔位锁紧螺栓，再将编码器推入中心腔体卡紧即可完成安装，相比传统的定制安装座，能节省至少三分之二的装配调试时间，同时也降低了后期维护时的拆装难度。针对不同设备的安装面高度差，支架的安装孔位预留了0.5mm的间隙调整量，可以在小范围内补偿安装面的加工误差，不需要额外打磨修配安装面。
