带阶梯凸台成型腔的小型注塑模具结构

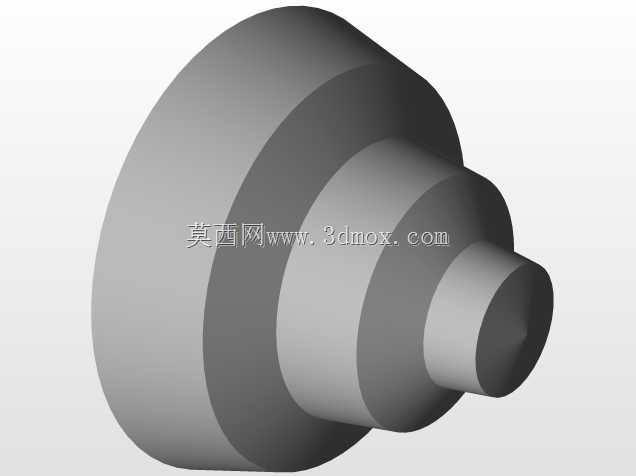

这套小型模具结构主要面向小尺寸带阶梯环状凸台的塑胶件注塑生产场景，常见于消费电子小型结构件、家电内嵌定位卡扣、工业传感器塑胶外壳这类单批次批量不算极大，但成型尺寸精度要求较高的零件生产环节。从结构布局来看，模具采用整体式型腔嵌入模架的设计思路，型腔直接开设在整块模仁坯料上，没有做额外的镶件拆分，这种设计一方面减少了多镶件拼接带来的装配累积误差，能更好保证阶梯凸台的同轴度要求，另一方面对于这类结构不算复杂的小型零件，整体式型腔的加工工序更少，后续生产过程中也不容易出现镶件松动导致的披锋问题。

实际生产使用时，这套模具适配小吨位卧式注塑机的安装尺寸，模架整体外形为规整长方体，安装边界完全符合120吨级以下注塑机的拉杆间距要求，不需要额外做模架改型就能直接上机装夹。模具的进胶点设计在型腔侧方的隐蔽位置，避免进胶痕迹残留在零件的外观装配面上，开模后顶出结构直接作用在零件的非配合端面，不会在阶梯凸台的配合面上留下顶出痕迹，能减少后续打磨修整的工序量。

从设计逻辑上看，这套模具的成型部分针对阶梯环状凸台做了专门的脱模斜度处理，每一级台阶的脱模角度都根据塑胶原料的收缩率做了匹配，比如常用的ABS原料工况下，凸台外表面脱模斜度取1度，内孔脱模斜度取1.5度，既保证开模时零件不会粘在定模型腔里，也不会因为斜度过大导致零件成型后尺寸超出配合公差范围。型腔的壁厚设计也做了均匀化处理，环绕成型腔的模仁壁厚保持一致，避免注塑过程中因为模温不均导致零件出现缩痕、翘曲的缺陷，冷却水道直接开设在模仁内部，距离型腔表面的距离保持在15毫米左右，冷却回路环绕整个成型区域，能保证注塑过程中型腔各区域温度均匀，缩短零件冷却定型的时间，提升单模生产效率。

在实际装配调试环节，这套模具的分型面设置在阶梯凸台的最大端面处，分型面做了0.02毫米的贴合精度研磨，合模时不会出现溢料飞边的问题，导柱导套直接采用标准模架配套的标准件，装配时不需要额外做非标加工，更换维护也十分方便。针对这类小型零件的生产，模具没有设计复杂的抽芯结构，因为成型零件没有侧向的倒扣结构，直接采用两板模的开模顺序就能完成整个脱模流程，结构简单可靠，生产过程中故障发生率低，对于小型加工厂的日常生产来说，维护难度和使用门槛都比较低。

从成型零件的适配性来看，这套模具成型的零件阶梯凸台主要用于零件之间的轴孔配合定位，所以型腔对应凸台的尺寸公差严格控制在±0.02毫米范围内，模仁加工完成后会对成型表面做抛光处理，表面粗糙度达到Ra0.8，既能保证零件成型后表面光滑无毛刺，也能进一步降低脱模时的摩擦阻力，减少粘模的概率。模具的排气槽开设在分型面的末端，深度控制在0.02毫米，既能顺利排出注塑过程中型腔内的空气，避免零件出现烧焦、缺胶的缺陷，也不会因为排气槽过深导致出现披锋。

日常生产使用时，这套模具适配的注塑工艺参数窗口比较宽，因为整体结构刚性足够，模温控制稳定，对于不同流动性的塑胶原料都有不错的适配性，不管是普通的PP、ABS原料，还是添加了玻纤的增强型工程塑料，只要调整对应的注塑压力和保压时间，都能稳定生产出合格的零件。模具的整体重量较轻，吊装上机的时候不需要大吨位的起重设备，两名操作人员就能完成装夹调校，换模时间短，适合多品种小批量的生产排程需求。
