双腔结构注塑成型凹模结构设计

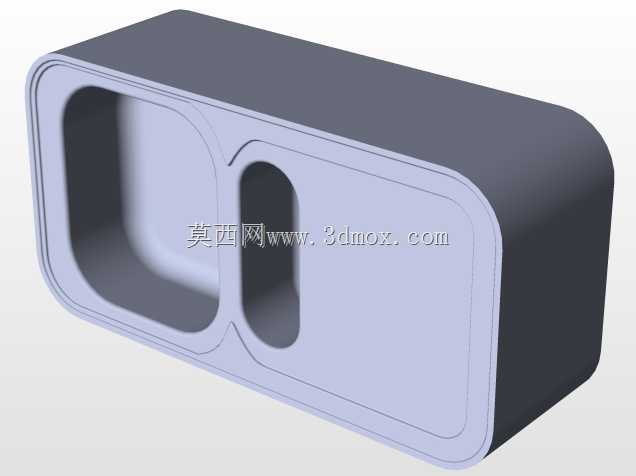

　　在日常接触的消费电子外壳、小型收纳盒类注塑件量产场景里，凹模作为直接决定塑件外表面成型质量的核心部件，其结构合理性直接影响量产良率与生产节拍。这套双腔结构凹模，针对带两个异形内凹腔体的塑件设计，两个型腔分别对应塑件上的大尺寸圆角矩形腔与窄长形腰型腔，型腔侧壁做了均匀的脱模斜度处理，避免开模时拉伤塑件外表面，同时在两个型腔的衔接位置做了圆弧过渡的分型面贴合区，保证合模时凸模与凹模的贴合精度，减少飞边产生的概率。从安装边界来看，凹模整体采用圆角矩形的块状结构，四个边角做了R角过渡，既减少安装时的磕碰损伤，也能适配模架上的固定槽安装尺寸，凹模的分型面为平面结构，周边预留了足够的锁模螺栓安装位，可直接固定在定模侧的模架固定板上，

　　不需要额外做复杂的安装转接结构，适配常用的两板模模架安装需求。设计过程中优先考虑了熔体填充的流动性，两个型腔的进料口位置对应设置在型腔的侧端边缘，避免进料痕迹留在塑件的外观面上，同时型腔的内壁粗糙度要求达到镜面级别，保证成型后塑件的外表面光滑无划痕，不需要额外做后续的抛光处理。在实际生产应用中，这类凹模多用于小型塑料外壳类零件的注塑生产，比如小型数码配件的保护壳、桌面收纳盒的壳体等，成型过程中熔体注入型腔后，凹模直接成型塑件的外轮廓与外表面的所有细节，两个独立型腔的布局可以在一次注塑循环中完成对应塑件的外表面成型，配合对应的凸模结构即可完成完整塑件的注塑成型。结构设计上，凹模的壁厚做了均匀化处理，

　　避免壁厚差异过大导致注塑过程中热量传递不均，引起塑件冷却变形，同时在凹模的非成型侧预留了冷却水道的安装空间，可根据实际生产需求布置循环冷却水路，缩短塑件的冷却定型时间，提升整体生产效率。针对两个型腔不同的深度尺寸，设计时特意做了拔模斜度的差异化匹配，深度更大的大尺寸矩形腔采用稍大的脱模斜度，窄长型腔采用适配的小角度斜度，既保证脱模顺畅，也不会因为斜度过大导致塑件的尺寸偏差超出公差范围。在型腔的边缘位置做了微小的溢料槽设计，合模时少量溢出的熔体可以进入溢料槽，避免飞边留在塑件的外观边缘，减少后续去飞边的人工工作量。从结构强度角度考虑，凹模整体采用一体式结构设计，没有拼接缝隙，避免长期注塑生产过程中拼接位置出现溢料或者结构变形，

　　两个型腔之间的隔墙厚度经过强度校核，可承受注塑过程中的熔体压力，不会出现隔墙变形导致两个型腔尺寸偏差的问题。实际装配时，凹模与模架的配合采用间隙配合，配合公差控制在合理范围内，既保证安装拆卸方便，也不会因为间隙过大导致生产过程中凹模移位，影响塑件的成型精度。
