异形波形防松锁紧垫圈结构设计

在各类机械连接副的设计中，螺栓连接的防松失效一直是结构工程师需要重点规避的问题，尤其是在存在交变载荷、振动冲击的工况下，普通平垫圈无法提供足够的防松预紧力保持能力，很容易出现螺栓回转松动、连接副预紧力衰减的问题，进而引发设备异响、部件位移甚至结构失效的故障。这款异形波形锁紧垫圈，正是针对常规防松垫圈在小空间安装场景下的适配痛点开发的结构件，区别于传统圆形波形垫圈的对称结构，它采用了类三角的异形轮廓设计，三个方向的波峰波谷沿周向均匀分布，在安装压紧后可以在连接面形成多点弹性支撑，相比双波结构的垫圈能提供更均匀的轴向弹力，不会因为局部应力集中导致垫圈过早出现塑性变形，延长防松结构的有效服役周期。

从实际应用场景来看，这类锁紧垫圈常被用在小型机电设备的壳体连接、汽车内饰件的螺栓固定、精密仪器的内部组件连接等位置，这类场景的共同特点是安装空间局促，螺栓公称直径偏小，无法使用尺寸较大的双叠自锁垫圈或者防松螺母，同时设备运行过程中存在持续的微幅振动，对连接副的防松可靠性有明确要求。在设计这款垫圈的结构时，首先要匹配对应螺栓的公称直径确定内孔尺寸，内孔与螺栓杆部的间隙需要控制在0.2-0.5mm之间，间隙过大会导致垫圈安装后出现偏心，压紧时弹力分布不均，间隙过小则会出现安装卡滞，批量装配时容易出现垫圈卡滞在螺栓杆部无法落位的问题。

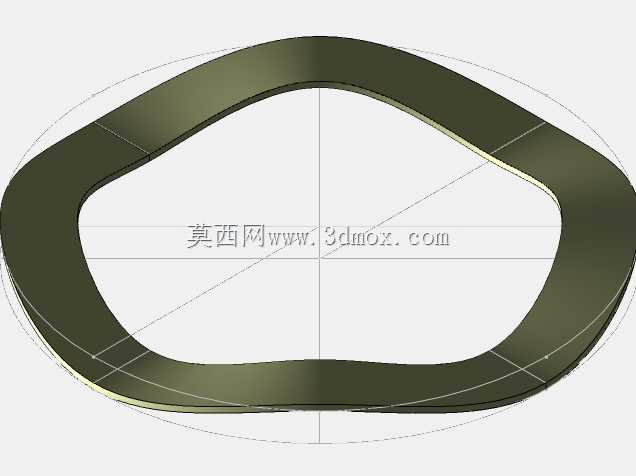

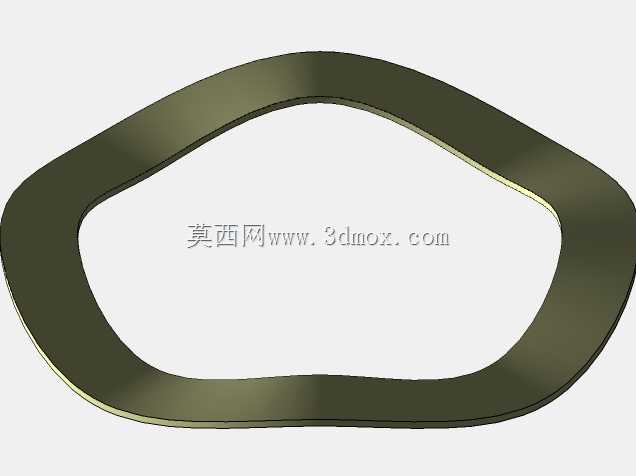

垫圈的外形轮廓采用三段圆弧过渡的异形结构，而非传统的正圆形，这种设计的核心考量是在有限的安装边界内最大化弹性变形的有效行程，三个凸起的波峰位置在压紧时会产生可控的弹性形变，持续对螺栓头和被连接件表面施加轴向的张紧力，当螺栓因为振动出现微小回转趋势时，垫圈的弹性回弹力会始终保持螺纹副之间的轴向压紧力，增大螺纹副之间的摩擦阻力矩，阻止螺栓的相对回转。在确定波形的高度参数时，需要平衡弹力大小和垫圈的疲劳寿命，波高过大会导致垫圈安装后压缩量超出材料的弹性屈服极限，多次拆装后就会出现永久变形，失去弹性防松的能力；波高过小则提供的轴向预紧力不足，在强振动工况下无法达到预期的防松效果。

从安装边界来看，这款垫圈的厚度通常根据适配螺栓的规格在0.3-1.2mm区间选取，材料一般选用65Mn弹簧钢冲压成型后做淬火回火处理，表面根据使用环境的防腐要求做发黑、镀锌或者达克罗处理，安装时不需要配合其他防松结构，直接套在螺栓杆部置于螺栓头与被连接件之间即可，按照螺栓的额定拧紧力矩打紧后就能实现可靠的防松效果。区别于靠齿形咬合接触面的防松垫圈，这款波形锁紧垫圈不会在被连接件表面压出齿痕，对于表面有涂层、阳极氧化层的装饰性外观件连接场景非常友好，不会破坏被连接件的表面处理层，也不会因为齿痕造成接触面的应力集中，适合用在对外观质量有要求的外露连接位置。

在建模过程中，需要重点控制波形曲面的过渡顺滑度，波峰到波谷的过渡位置不能出现曲率突变，否则冲压成型时会在曲率突变位置出现应力集中，导致零件热处理后出现开裂，或者在长期受压后出现断裂失效。同时垫圈的上下两个端面的平面度需要控制在0.05mm以内，保证安装后与螺栓头、被连接件表面的充分贴合，避免出现偏载导致的弹力不均。在选型匹配时，除了匹配螺栓的公称直径，还要确认被连接件的安装沉孔或者避让空间尺寸，因为这款垫圈采用异形轮廓，外接圆直径比同规格的圆形平垫圈稍大，需要确认安装位置的周边空间足够容纳垫圈的外形，避免出现垫圈与周边结构干涉、无法完全压紧的问题。

在实际的设备运维过程中，这类弹性锁紧垫圈属于一次性使用的零件，在设备拆解检修后需要更换新的垫圈，因为经过一次压紧变形后，垫圈的弹性会出现一定程度的衰减，重复使用无法保证初始设计的防松弹力，容易在后续运行中出现松动故障。相比尼龙防松螺母、螺纹胶等防松方案，这款金属波形锁紧垫圈的耐温范围更广，在高低温交变的工况下不会出现尼龙材料老化、胶体失效的问题，能在-40℃到200℃的工作温度区间内保持稳定的防松性能，适合在户外工作的机电设备、有温度波动的工业设备内部使用。
