手动线圈提升操作工具结构设计

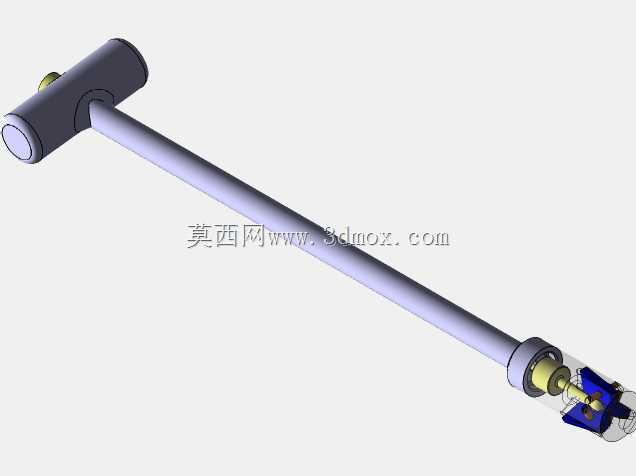

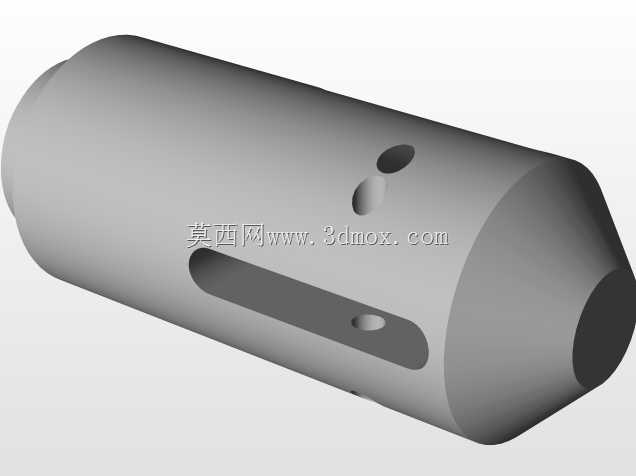

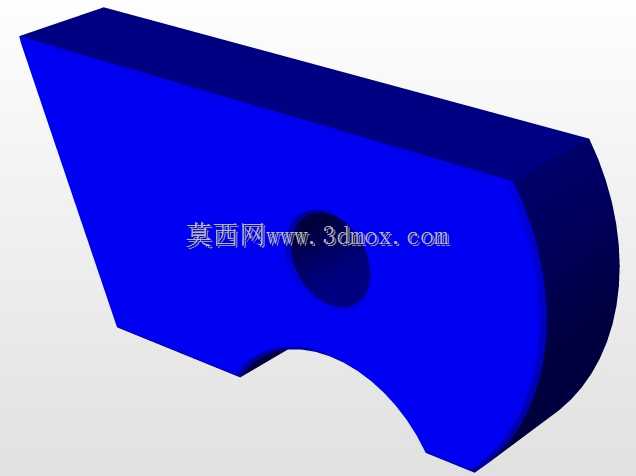

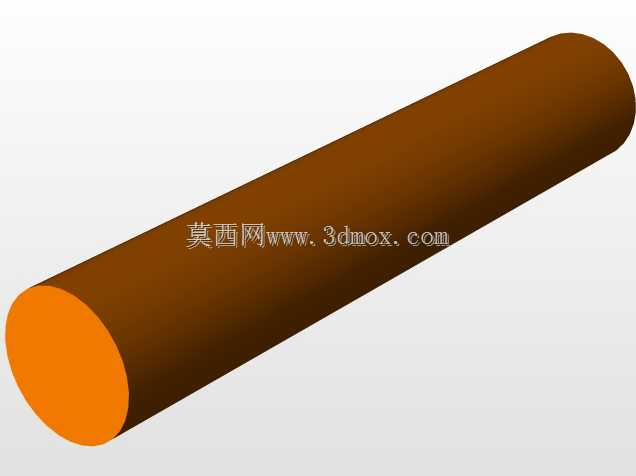

在中小型电气装配、线圈绕制检修的现场作业场景里，这类手动操作的线圈提升工具，主要用来完成小规格电磁线圈的短距离移位、装配对位、检修时的抬升取出动作，尤其适配没有配置起重辅助设备的工位，或是线圈安装空间狭窄、电动吊具无法伸入的作业环境，比如小型电机定子线圈的嵌装对位、电磁阀线圈的更换抬升、电感线圈绕制过程中的工位转移，都能靠这类工具完成精准的手动操控，避免徒手抓取线圈造成绝缘层破损、线圈形变的问题。从结构设计逻辑来看，这款工具采用长杆式操作布局，握持端设置在杆体尾部的横向握把位置，操作人员可以单手握持横向握把控向，另一只手扶住杆体中部稳定施力，整体力臂长度经过适配，抬升额定负载范围内的线圈时，手部施力强度符合人因工程要求，长时间操作也不会产生过度的肢体疲劳。杆体本身采用等直径圆杆结构，表面做光滑过渡处理，没有突出的棱角结构，在伸入设备内部间隙操作时，不会剐蹭周边的线路、元器件壁面，能适配最小30mm宽度的操作间隙伸入作业。工具的执行端设置在杆体的前端，也就是远离握把的一端，做了半包覆式的卡位结构，内置弹性定位件，作业时可以直接卡入线圈中心的骨架通孔位置，靠弹性张紧力卡住线圈内壁，不需要额外的锁紧操作，对位后抬升杆体就能带动线圈同步移动，到位后稍微施加反向推力就能让卡位结构收缩，快速脱离线圈，整个取放过程不需要额外辅助紧固件，操作步骤非常简洁。从安装边界和尺寸适配来看，这款工具的执行端卡位结构的初始收缩直径为12mm，张紧后最大适配直径为28mm的线圈骨架内孔，可稳定抬升重量在5kg以内的各类小型线圈，杆体总长度控制在420mm，横向握把的长度为100mm，整体收纳时不需要太大的存放空间，可以直接放在工位工具柜的抽屉层，或是挂在工位旁的工具挂板上，随取随用。设计过程中特意规避了复杂的传动结构，整体没有易损的齿轮、弹簧疲劳件，卡位结构的弹性元件采用高疲劳强度的金属弹片，正常作业频次下的使用寿命能满足工位三年以上的使用需求，不需要频繁更换配件。在实际作业过程中，这类手动提升工具的操控精度远高于柔性吊具，操作人员可以通过杆体直接感知线圈的对位偏差，毫米级调整线圈的安装位置，在线圈与安装槽的对位装配环节，能有效降低卡滞、蹭伤线圈绝缘层的概率，尤其是在带电检修的作业场景下，长杆结构还能让操作人员的手部与带电部位保持足够的安全距离，提升作业的安全系数。不同于电动提升设备需要接电、占用工位空间的问题，这款手动工具完全依靠机械结构实现卡位与抬升，不需要外接动力源，在断电检修、户外临时作业的场景下也能正常使用，不会受现场供电条件的限制。工具的整体重量控制在300g以内，单手握持长时间作业也不会产生明显的负重感，执行端的卡位接触面做了圆弧过渡和绝缘包覆处理，接触线圈骨架时不会刮伤骨架表面，也不会在抬升过程中因为硬接触造成线圈绕组的形变。在结构细节处理上，横向握把与长杆的连接位置做了加强筋过渡，抬升过程中应力集中的位置做了加厚处理，满负载抬升时不会出现杆体弯折、握把松动的问题，杆体表面做了防锈处理，在车间潮湿的作业环境下也不会轻易生锈卡滞，日常维护只需要定期在卡位结构的活动位置滴少量润滑油，就能保证卡位动作的顺畅。
