电气实训教学组合式操作面板装置

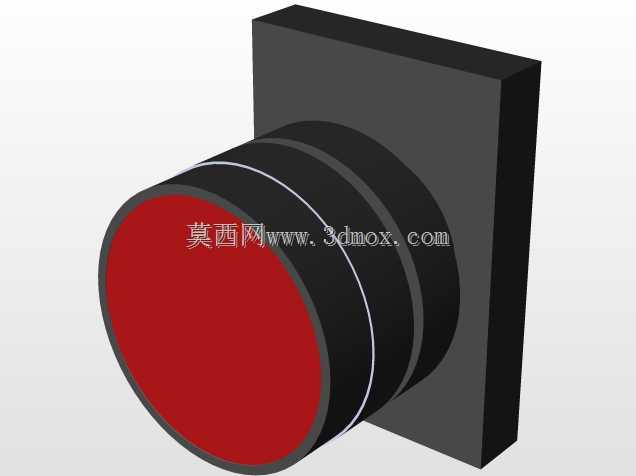

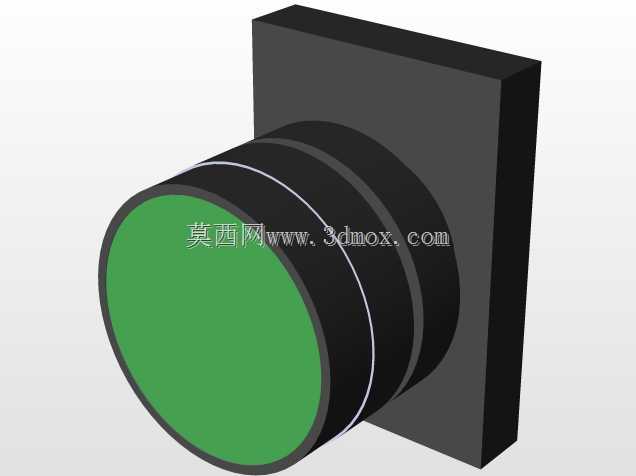

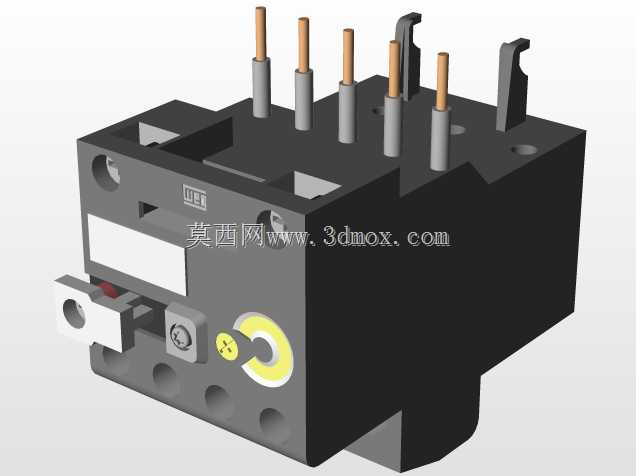

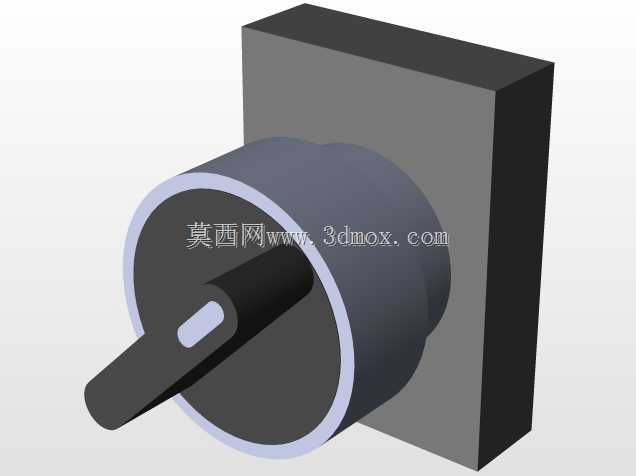

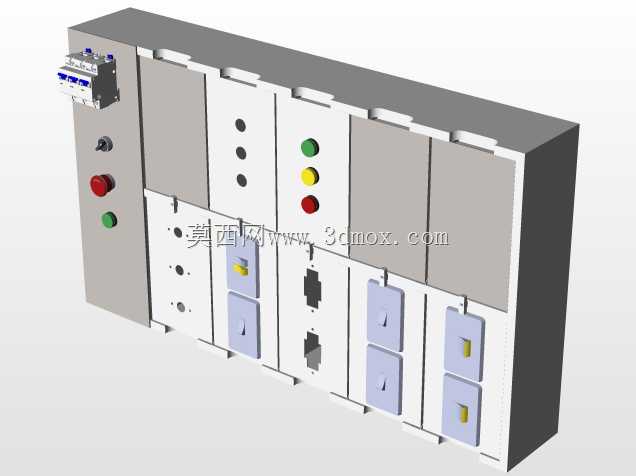

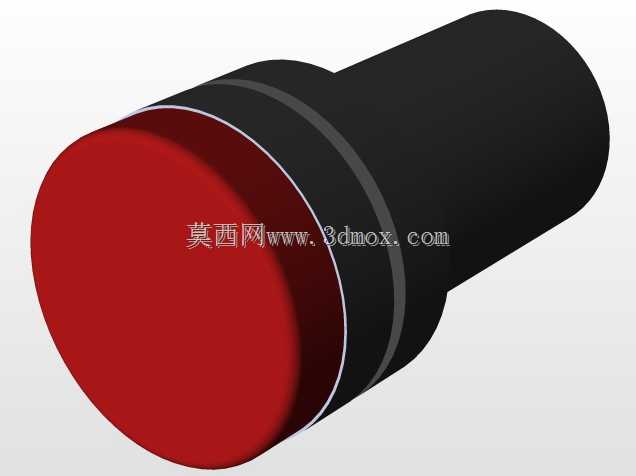

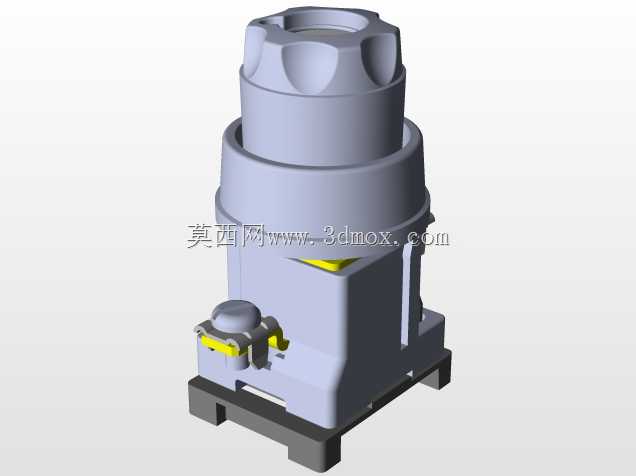

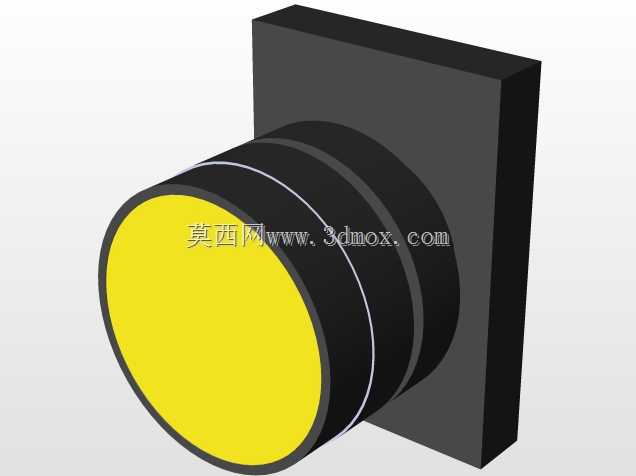

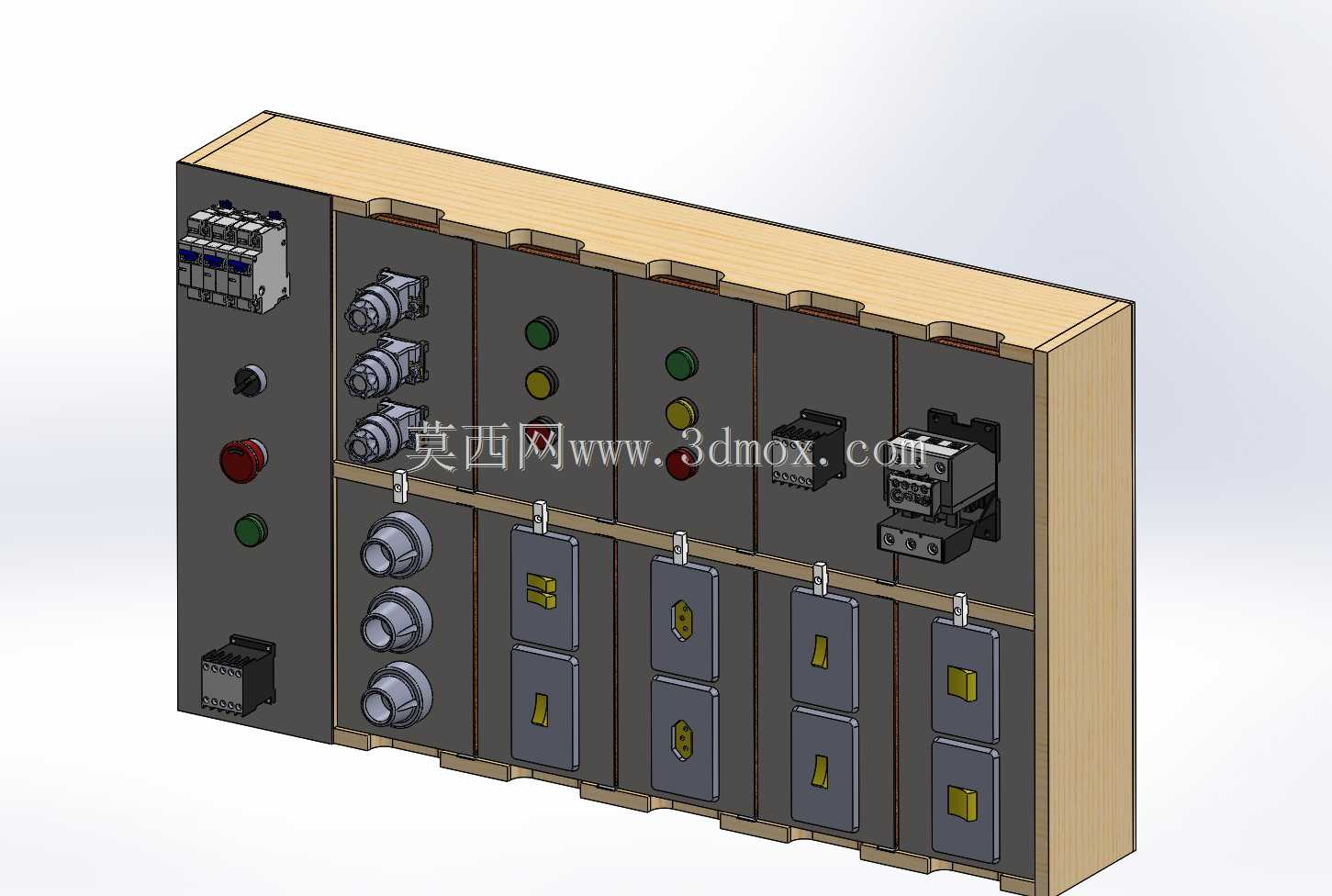

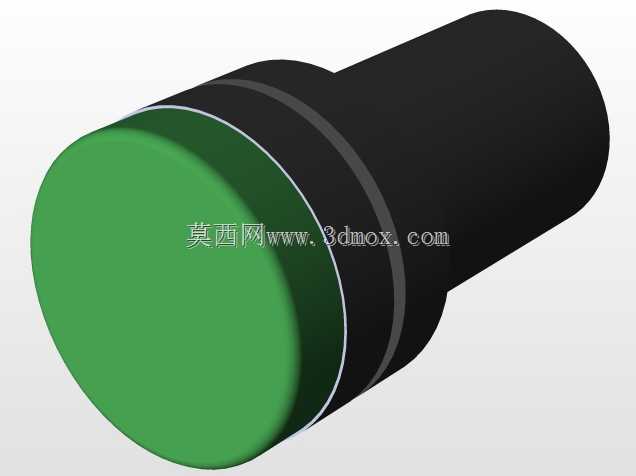

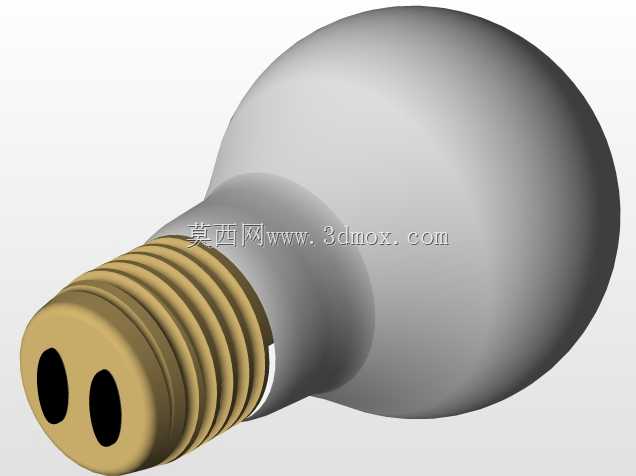

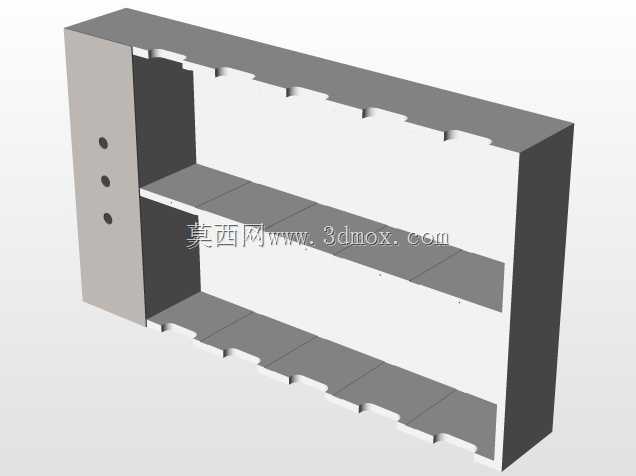

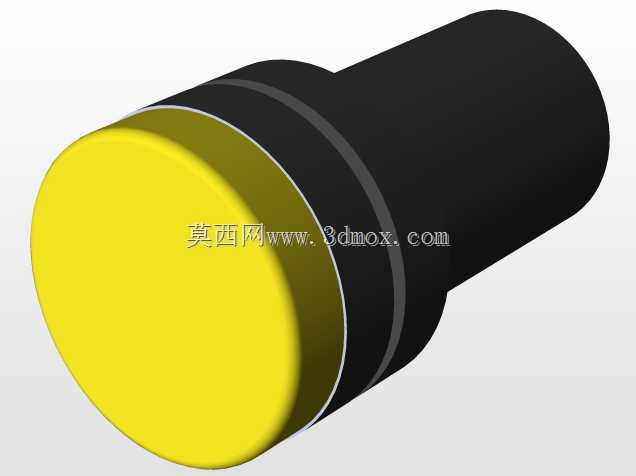

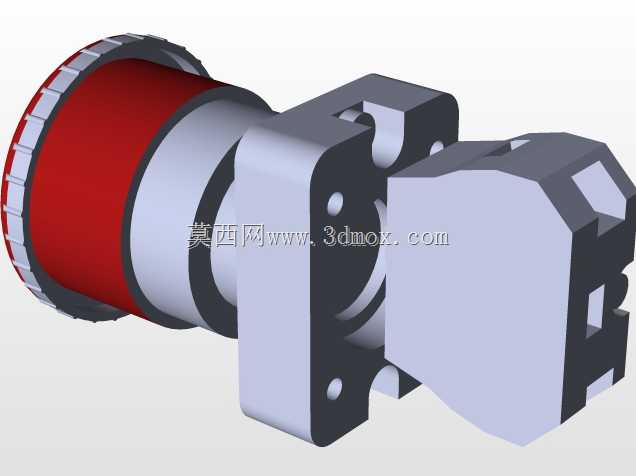

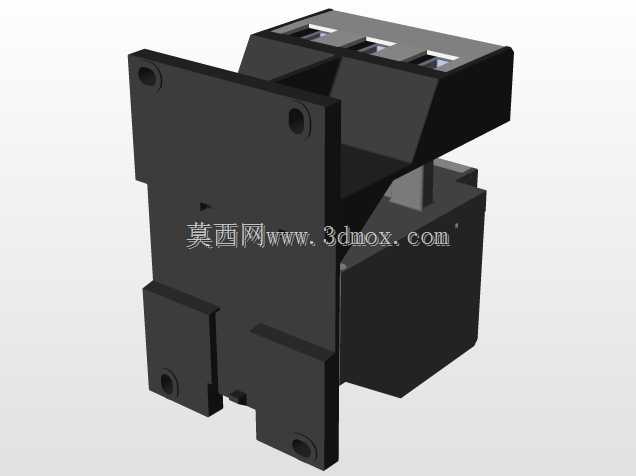

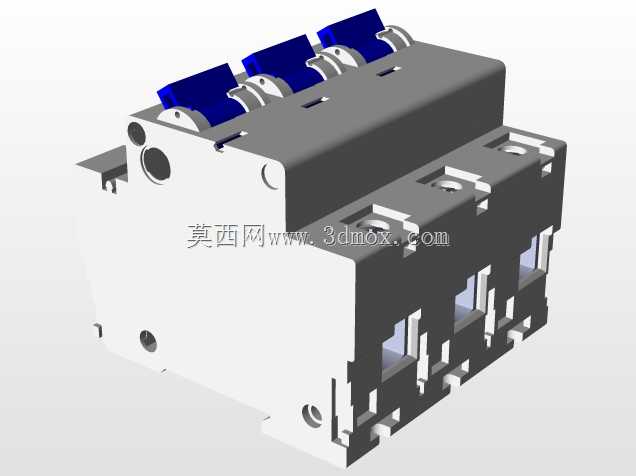

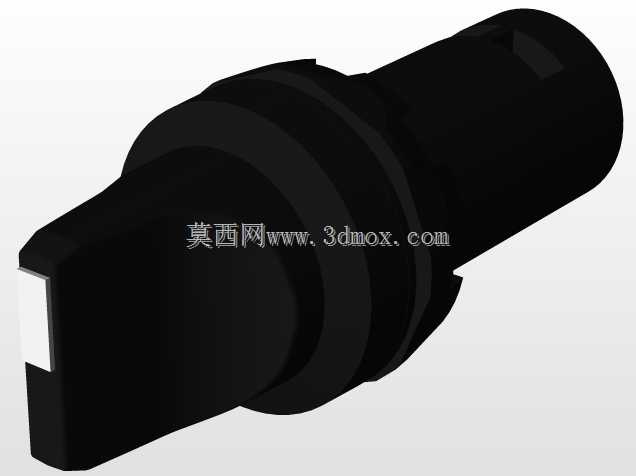

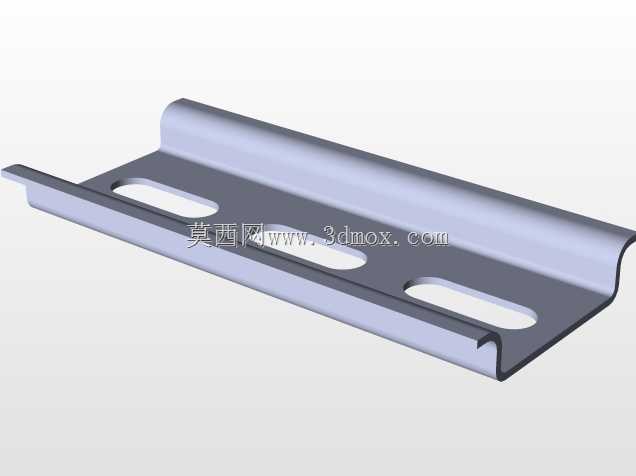

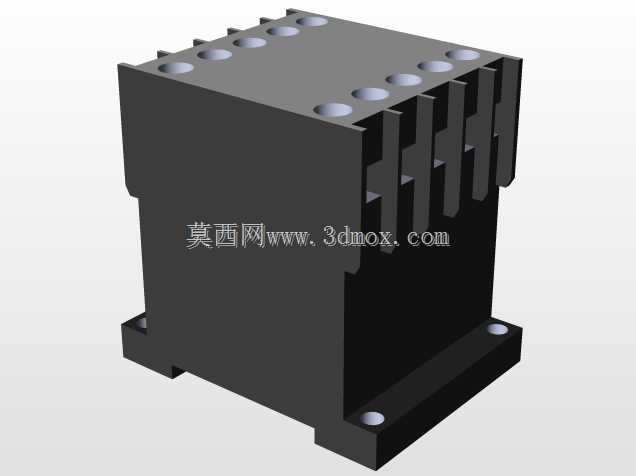

这套装置的核心定位是面向职业院校电气类专业、企业新员工电工技能岗前培训的实操载体，区别于工业现场直接投用的量产配电柜，它在布局逻辑上完全围绕教学实训的操作便利性做了针对性调整，没有照搬工业柜的紧凑布线思路，反而给每个元件预留了充足的接线操作空间，避免实训过程中多组学员同时操作时出现空间干涉。从结构组成来看，装置采用木质边框搭配金属安装底板的组合结构，整体框架做了圆角钝化处理，避免实训操作过程中尖锐边角造成磕碰划伤，安装底板上按照电气控制逻辑的学习进阶顺序排布了不同类型的实操单元：最左侧区域排布了主回路进线保护元件，包含微型断路器、急停按钮、电源指示元件，对应电气控制入门阶段的电源回路接线、保护元件选型适配的实训内容；相邻的第二块区域排布了多组旋钮开关、带灯按钮，对应常规启停控制、信号反馈回路的接线练习；中间区域设置了多组不同颜色的指示灯、选择开关，覆盖多状态信号指示、多档位切换控制的实训场景；右侧区域则预留了接触器、继电器等低压控制元件的安装位，可支持学员完成自锁、互锁、正反转控制等经典电气回路的搭建练习，最下方的多组模块化单元可根据不同实训科目快速更换功能模块，无需重新加工安装底板就能拓展照明控制、电机拖动、PLC接线等不同的实训内容。设计过程中充分考虑了实训场景的高频操作需求，所有元件的安装高度都适配学员站立操作的舒适区间，元件之间的横向间距预留了至少40mm的接线操作空间，哪怕是学员手持剥线钳、螺丝刀等工具做端子压接、螺丝紧固操作，也不会碰到相邻元件造成误操作或元件损坏。安装边界上，整套装置可直接放置在标准实训工作台面上，底部预留了防滑垫安装位，不需要额外做墙面或地面固定，也可以根据实训教室的布局需求，通过背部预留的挂装孔固定在墙面或实训架上，适配不同场地的摆放要求。和工业现场的封闭式配电柜不同，这套实训装置的元件全部采用明装布局，没有设置封闭的柜门遮挡元件结构，学员可以直观看到每个元件的接线端子位置、动作状态，在排查接线故障的时候不需要拆卸柜门就能快速定位问题点，大幅提升实训过程中的操作效率。元件排布的逻辑完全贴合电气技能学习的进阶路径，从最基础的电源回路认知，到简单的启停控制，再到复杂的联锁控制、元件拓展，学员可以按照从左到右、从上到下的顺序逐步完成不同难度的实训任务，不需要在装置上反复寻找对应元件的位置。装置的接线端子全部采用工业通用的螺钉压接式端子，和工业现场配电柜使用的端子规格完全一致，学员在实训过程中掌握的接线工艺、端子压接标准可以直接对接实际岗位的操作要求，不会出现实训内容和现场应用脱节的问题。同时装置的框架结构做了模块化分块设计，每一块功能区域的安装板都可以单独拆卸，如果某一区域的元件因为高频操作出现损坏，只需要拆卸对应区域的安装板就能完成元件更换，不需要拆解整套装置，大幅降低了实训设备的后期维护成本。考虑到实训过程中会频繁进行接线拆线操作，所有元件的安装固定都做了防松处理，避免反复操作导致元件松动移位，每个元件的下方都预留了标识条安装位，教员可以根据不同的实训科目粘贴对应的元件标识，帮助学员快速识别元件功能、熟悉工业现场的标识规范。
