钣金结构带散热风扇电气开关盒

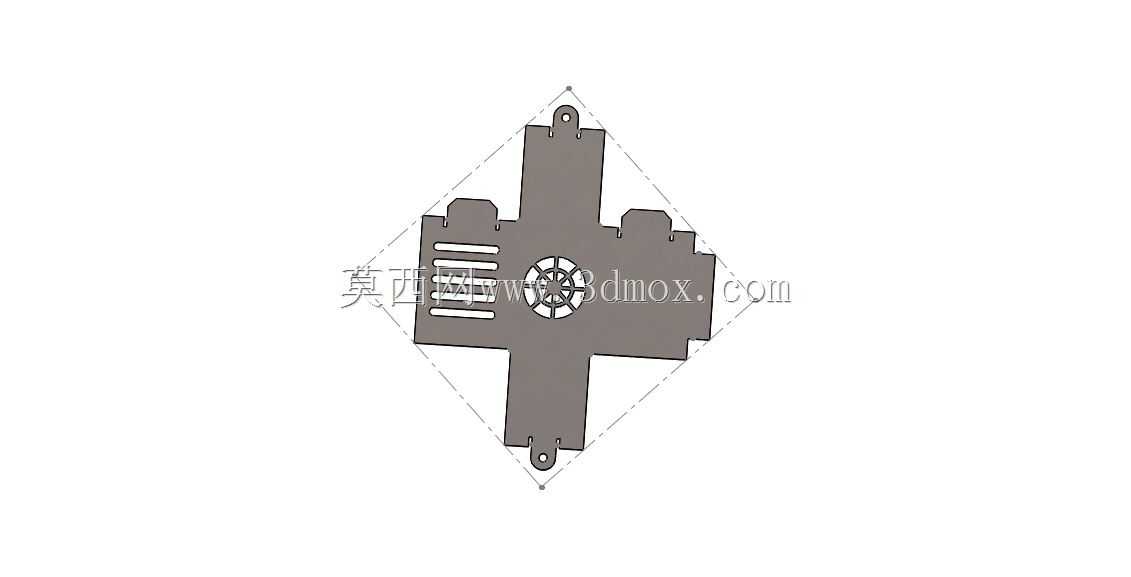

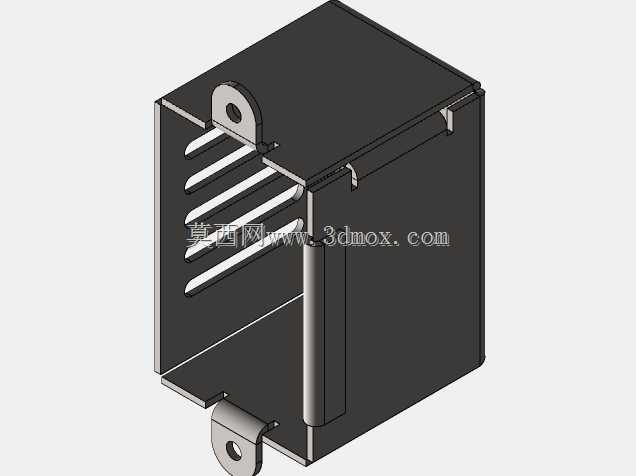

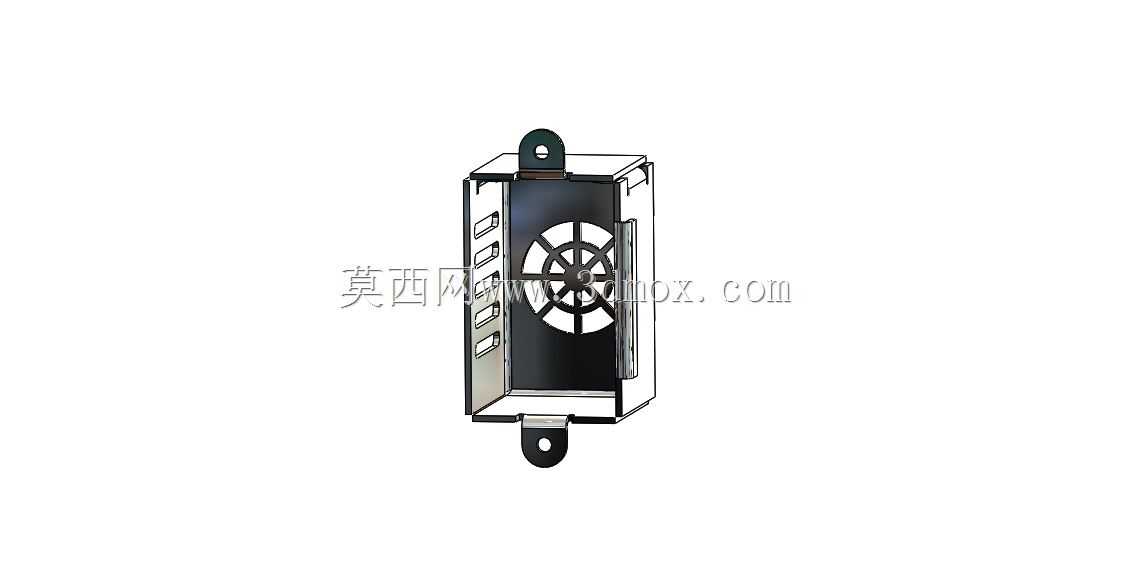

这款钣金材质的电气开关盒，主要应用在小型工业控制回路、桌面型设备电控单元、小型机电装置的配电分线场景中，承担回路通断控制、局部电气元件防护、小功率负载配电的核心作用，区别于大型落地式配电柜，这类小型开关盒更贴近终端执行端的配电需求，能在设备侧就近完成控制回路的通断操作，减少长距离布线带来的信号衰减与线路损耗，也方便一线操作人员在设备旁完成启停、调速等基础操作，无需往返总配电柜完成操作。从结构设计思路来看，整体采用薄钣金折弯拼接的成型方案，没有采用一体注塑或者铸铝壳体的方案，核心是兼顾加工成本与结构强度，薄钣金折弯工艺不需要开模，小批量生产时成本可控，同时金属壳体的电磁屏蔽效果优于塑料壳体，能减少内部电气元件受外界电磁干扰的概率，也能避免内部元件产生的电磁辐射向外扩散，适配工业现场复杂的电磁环境。壳体上下两端延伸出的带孔安装耳，是专门为壁挂式、设备侧壁安装设计的固定结构，安装时不需要额外制作安装支架，直接通过螺栓穿过安装耳的通孔就能完成固定，安装耳与壳体主体为一体折弯成型，没有额外的焊接或者铆接工序，避免了拼接位置的应力集中问题，长期受振动影响也不会出现安装耳断裂的情况，安装孔的孔径适配常规的M4、M5固定螺栓，能兼容大部分工业现场的安装固定标准。壳体正面预留的风扇安装位，是针对内部带发热元件的使用场景设计的，当开关盒内部安装有调速模块、小型继电器、调压元件这类工作时会产生热量的部件时，可直接在预留位安装轴流散热风扇，通过主动风冷的方式把盒内积聚的热量排出，避免内部温度过高导致电气元件寿命缩短、参数漂移甚至过热烧毁，风扇位的格栅采用一体冲压成型，栅条间隙控制在安全范围内，既保证通风面积，又能防止外部异物、操作人员手指误触内部旋转部件与带电元件，满足电气防护的基础安全要求。壳体侧面预留的多组长条开孔，分为两类功能，一部分是开关、调节旋钮的伸出位，安装对应的扳把开关、电位器调节旋钮时，不需要额外在现场开孔，直接把操作端从预留孔伸出即可，另一部分是辅助通风孔，配合正面的散热风扇形成对流风道，冷风从侧面开孔进入盒内，带走元件表面的热量后从正面风扇位排出，提升整体散热效率。壳体的拼接边采用折边咬合加点焊的固定方式，折边结构能提升壳体整体的抗扭、抗弯折刚度，避免薄钣金受力出现变形，点焊位置分布在拼接边的受力节点上，既保证连接强度，又不会因为满焊导致钣金出现焊接变形，盒体内部预留了统一的元件安装柱位，可直接固定导轨、绝缘安装板，用来安装小型断路器、接线端子、调节模块等标准电气元件，不需要现场额外焊接安装螺柱，减少现场装配的工作量。从安装边界来看，这类小型开关盒的整体外廓尺寸紧凑，安装时占用的墙面或者设备侧壁空间很小，上下安装耳的孔距符合常规小型电气盒的安装尺寸规范，替换旧有同类型开关盒时不需要重新打孔，能直接适配原有安装孔位，降低改造替换的施工成本。盒体的门板采用侧边卡扣或者小铰链连接的方式，日常检修时不需要完全拆卸盒盖，翻开门板就能完成内部接线、元件更换的操作，门板闭合后与盒体边框贴合紧密，能阻挡日常环境中的灰尘、飞溅的水滴进入盒内，适配车间、设备旁这类存在少量粉尘与溅水的使用场景。在实际选型使用时，需要注意根据内部安装元件的总发热功率匹配对应风量的散热风扇，同时根据接入回路的电压电流等级选择对应规格的开关与调节元件，安装时要保证安装面平整，避免壳体受安装应力出现变形导致门板闭合不严，接线完成后要整理内部线束，避免线束遮挡通风孔或者贴在发热元件表面，影响散热效果与用电安全。这类小型钣金开关盒相比塑料壳体的同类型产品，抗冲击能力更强，在设备存在轻微振动、偶尔有外物磕碰的场景下，不会出现壳体开裂的问题，金属壳体还能直接作为接地端，只需要把壳体接入设备接地回路，就能实现整体的接地防护，不需要额外设置接地端子排，简化内部接线结构。
