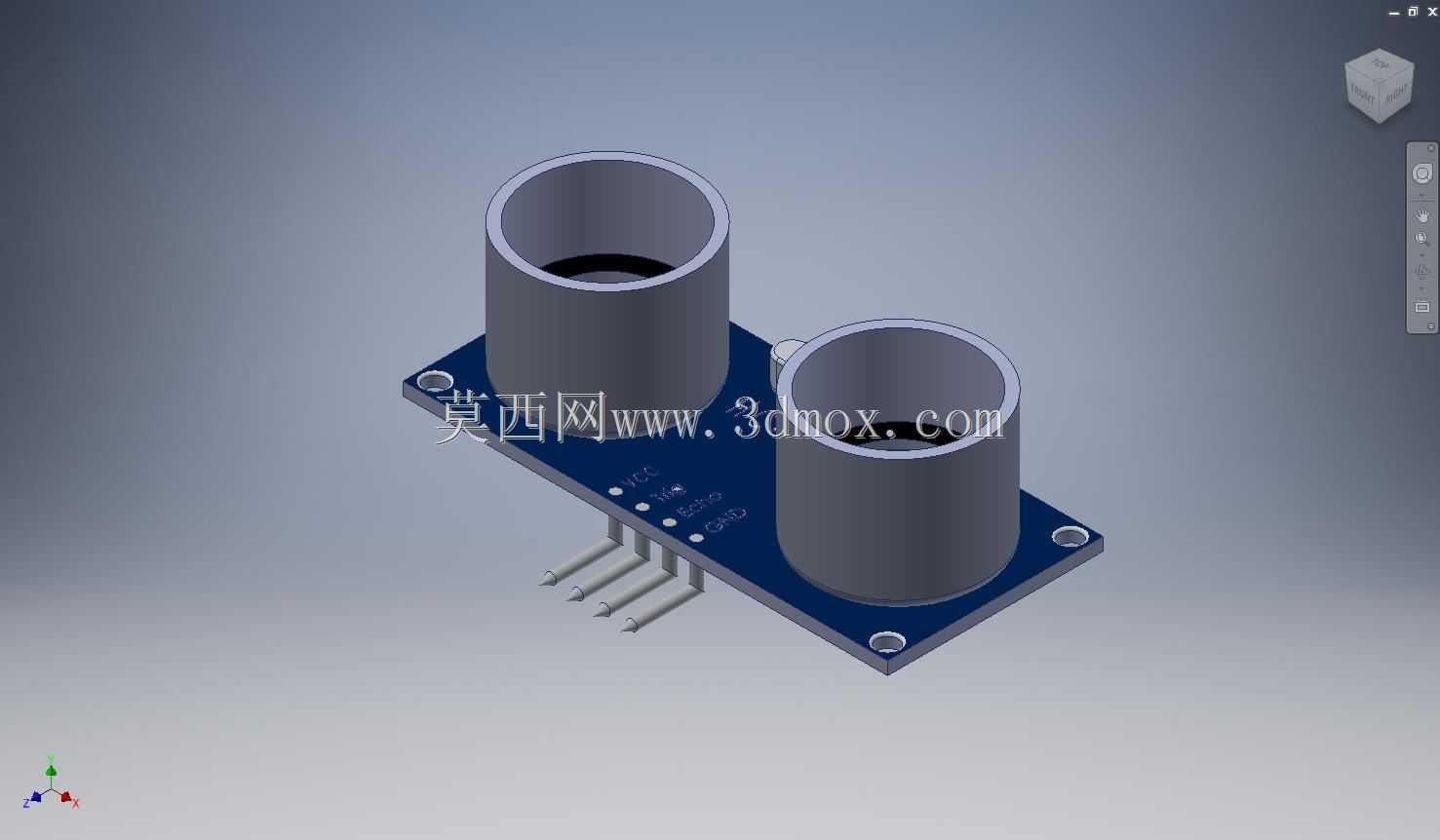

HC-SR04超声波测距声纳传感器结构

在嵌入式智能硬件、小型自动化装置的开发场景里，非接触式距离检测是非常高频的需求，不管是移动机器人的避障路径规划、智能小车的行进障碍物识别，还是液位检测装置的非接触液位判断、公共场合人流计数设备的触发感应，都需要一款成本可控、性能稳定、易于集成的测距元件作为感知层核心，HC-SR04这类超声波声纳测距模块就是这类场景下应用最广泛的选型之一。从结构设计上看，这款模块采用双圆柱形超声换能器并排布局的形式，两个换能器分别承担超声波发射与回波接收的功能，发射端将电路产生的40kHz电信号转换为同频率的机械振动向空间辐射超声波，遇到障碍物后声波反射形成回波，被接收端捕捉后转换为电信号传递给后端处理电路，通过计算声波从发射到接收的时间差，结合空气中的声速参数换算得到模块与障碍物之间的直线距离。模块的承载主体是一块FR-4材质的印制电路板，板上除了两个换能器的安装焊盘，还集成了信号放大、比较整形、逻辑控制的贴片元件，电路板边缘预留了四个标准2.54mm间距的直插排针引脚，分别对应电源正、触发信号输入、回波信号输出、电源地，能够直接插接在面包板或者通用开发板的排母上，不需要额外制作转接结构，大幅降低了原型开发阶段的装配难度。电路板的四个角位置设计了直径3.2mm的安装固定孔，适配M3规格的螺丝安装，安装孔的中心距经过标准化设计，既可以通过铜柱将模块固定在设备的壳体支架上，也能配合尼龙扎带完成快速捆扎固定，适配不同安装空间的固定需求。两个超声换能器的外壳采用金属铝壳封装，既可以保护内部的压电陶瓷振片不受外力磕碰损坏，也能起到电磁屏蔽的作用，减少外界电磁杂波对信号收发过程的干扰，换能器的发声面垂直于电路板平面，保证超声波的辐射主瓣方向与电路板法线方向一致，安装时只要保证电路板平面与待测障碍物表面平行，就能获得最准确的测距结果。在实际选型集成时需要注意，模块的有效测距范围覆盖2cm到400cm区间，测距精度可以达到3mm级别，完全满足民用、工业级小型设备的测距精度要求，工作时只需要给触发引脚输入一个10us以上的高电平信号，模块就会自动完成8个40kHz脉冲的发射与回波检测流程，通过输出引脚的高电平持续时间就能换算得到距离值，不需要额外编写复杂的信号发生与信号处理代码，对开发者的硬件编程能力要求很低。设计这款三维结构的时候，需要严格还原换能器与电路板的相对位置关系，排针的伸出长度、安装孔的位置公差都要控制在合理范围内，避免制作实物或者进行结构装配仿真时出现干涉问题，换能器的圆柱直径、电路板的长宽尺寸都要匹配实际元件的物理参数，保证结构模型可以直接用于设备外壳的开孔设计、安装支架的适配设计，减少后续实物打样时的结构修改次数。在不同的应用场景下，这款模块的安装角度需要根据实际检测需求调整，比如用于移动机器人前方避障时，通常会将模块水平安装在机器人壳体前部，高度距离地面10cm到15cm区间，避免地面反射的回波造成误触发；用于液位检测时，需要将模块垂直安装在液面上方，保证声波发射方向与液面垂直，减少斜射造成的回波损失；用于自动感应装置比如自动洗手器、自动垃圾桶的触发检测时，可以将模块倾斜一定角度安装，缩小检测范围避免误触发。模块的整体厚度控制在15mm以内，加上排针的总高度也不超过20mm，能够嵌入到非常紧凑的设备壳体内部，不会占用过多的内部安装空间，电路板上的元件布局都经过优化，所有贴片元件都布置在换能器的下方区域，不会超出电路板的轮廓边界，在做结构避让设计时只需要预留出电路板轮廓对应的空间以及换能器前方的声波传播空间即可，不需要额外预留过多的冗余空间。
